底部填充胶 (Underfill) 怎么选?从倒装芯片、BGA/CSP 到先进封装的毛细流动、空洞控制与抗开裂选型
峻茂芯片封装胶体系:1 mil 窄间隙 Flip-Chip 毛细底填与高 Tg 芯片粘接密封,拆解空洞抑制、高洁净度、翘曲收敛与高导热低 CTE 的联合工艺窗口
摘要 (Abstract)
高 Tg 芯片封装胶的产线良率门槛,从来不取决于单一指标能否推到极限,而在于低热膨胀系数 (CTE)、高玻璃化转变温度 (Tg)、窄缝毛细流动性与界面附着力能否在同一套环氧配方体系里同时成立。只顾降低粘度而牺牲无机填料体积分数,回流焊与温度循环中的焊点疲劳会迅速透支可靠性余量;只顾堆砌高填充量来压低 CTE,胶体又会在微米级狭缝前发生填料卡阻与流动停滞。
生成式 AI 的训练与推理负载,把算力芯片的瓶颈从晶体管密度推到了封装内部的互连密度与热机械边界上。CoWoS 系列 2.5D 平台把逻辑裸片与多颗高带宽内存 (HBM) 并排集成,微凸点节距从数十微米向 5 μm 收缩,单颗加速器的热设计功耗突破千瓦级,底部填充胶 (Underfill) 早已不再是产线末端单纯用来缓冲跌落冲击的辅助点胶耗材,而是直接参与封装体翘曲调控、抗焊料挤出与垂直散热通路构建的核心结构层。而在 CSP 封装、功率模组与精密传感器件中,兼具窄缝毛细渗透与外围密封包封能力的高性能芯片封装胶,把验收口径从单纯的流动填满推向了空洞率、界面应力、低释气与长期热循环寿命的联合最优。峻茂新材料以 CTE 低至 13 ppm/°C、Tg 150 至 160 °C、导热系数 0.8 至 6 W/m·K 与 29 至 32 MPa 剪切强度的配方矩阵,覆盖从 1 mil 芯片级窄间隙到面板级玻璃基载板的整条尺度轴。
核心参数对比
下表把峻茂底填与封装胶系列的关键指标与行业常规底填配方并列,方便评审阶段快速定位差距:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| CTE(低于 Tg) | 13 ppm/°C | 30 至 50 ppm/°C | TMA |
| Tg | 150 至 160 °C | 80 至 120 °C | DMA |
| 导热系数 | 6 W/m·K | 0.2 至 1.0 W/m·K | ASTM D5470 |
| 剪切强度 | 29 至 32 MPa | 10 至 15 MPa | GB/T 7124 |
| 可迁移离子含量 | 低于 10 ppm | 30 至 100 ppm | 离子色谱 |
| 固化收缩率 | 低于 0.2% | 1.0% 至 1.5% | 密度法 |
算力封装把辅材推成结构材料
半导体产业的性能叙事,正在从把晶体管做小,转向把多颗裸片高密度地拼装起来。单次曝光的掩膜版面积上限停留在约 26 mm × 33 mm(约 850 mm²),继续放大单颗裸片,良率会随面积呈非线性下跌,行业因此转向芯粒 (Chiplet) 拆分与先进封装,把不同工艺节点的计算、存储与 I/O 裸片在同一个封装体内重新组合。在封装研发与 SMT 产线的失效分析室里,底部填充胶被重新推上评审桌,往往始于两张典型的检测图像:一张是器件经历湿度敏感等级 (MSL) 预处理与 260 °C 无铅回流焊后, C-SAM 声学扫描图上沿芯片四角蔓延的红色分层伪影;另一张是跑完温度循环 (TC) 后的金相切片,在扫描电镜下暴露出的微凸点根部疲劳裂纹,或是胶体圆角 (Fillet) 处斜向刺入芯片钝化层的应力裂纹。
过去在消费电子板级组装中, BGA 与 CSP 底部填充的主要任务是为焊球分担跌落冲击与随机振动载荷。但在高密度倒装芯片与多裸片异构封装成为主流后,单颗封装体内部集成了逻辑计算裸片、高带宽内存堆叠与高速 I/O 接口,互连焊点数量跃升至数千乃至上万个。封装尺寸不断向数倍掩膜版面积扩展,而凸点高度与间隙却在成倍微缩。只要底填层在任何一个局部出现润湿不良或模量失配,热循环累积的剪切应变就会瞬间集中到邻近的微凸点上,直接引发早期开路失效。
大尺寸 2.5D:局部硅桥成为主力形态
CoWoS 系列 2.5D 集成的主干,已经从整片硅中介层 (CoWoS-S)、重布线层 (RDL) 中介层 (CoWoS-R),转向把局部硅桥 (LSI) 嵌入 RDL 中介层的 CoWoS-L:用局部高密度互连换取大尺寸下的低翘曲,它因此成为大尺寸 AI 加速器放量的主力形态。当前 5.5 倍掩膜版尺寸的 CoWoS 封装已经进入量产,良率稳定在 98% 以上,路线图还在指向更大的倍数。封装面积每上一个台阶,界面面积就成倍增加, CTE 失配的累积量同步放大,留给单个界面的余量被压得极窄,一层材料的膨胀率偏差就足以演变成可见的翘曲或分层。
这也是底填材料角色变化的分水岭。在传统倒装芯片封装里,底填的任务是在焊球之间完成填充并把应力摊开;在大尺寸 2.5D 封装里,它同时参与翘曲控制与热流路径构建,已经从辅料变成与芯片、基板并列的第三层结构。
窄缝毛细渗透
对于工艺工程师而言,底填选型第一道难关在于流动动力学与高填充体系的天然矛盾。随着微凸点节距从常规 Flip-Chip 的 100 μm 以上压向 40 μm 以内,乃至先进封装正在攻坚的 10 μm 至 5 μm 级超细间距,芯片与基板之间的等效水力半径急剧缩小。
按照毛细流动物理规律,间隙高度减半,毛细渗透阻力显著上升。为了让胶体填得进去、填得够快,直觉做法是降低胶体粘度;但要在固化后把环氧体系的 CTE 压到接近硅片与基板的综合水平,又必须维持极高比例的无机球形粉体填充。如果粉体粒径分布(特别是最大粒径截断点 D99)与表面改性处理不当,高密度排列的微凸点阵列就会像一道微米级筛网,在点胶入口处拦截大颗粒填料,造成严重的填料卡阻与筛分效应。其结果是点胶侧填料堆积、流动前沿停滞,而勉强流到芯片中心或出口侧的胶体则变成贫填料的纯树脂区,固化后局部 CTE 飙升,成为后续热循环开裂的隐蔽策源地。
二次回流焊冲击
在 SiP 系统级封装与 2.5D 异构模组中,完成芯片级底填固化的组件往往还要经历板级贴装的二次无铅回流焊,峰值温度同样高达 260 °C。这一工况对底部填充胶的高温结构稳定性提出了严苛挑战。
当炉温跨过焊料熔点(约 217 °C 至 220 °C),凸点焊料由固态转为液态并伴随体积膨胀。如果底填胶的玻璃化转变温度 (Tg) 偏低、高温弹性模量跌落过快,或者在先前的毛细填充中于凸点根部留下了微空洞,或形成了助焊剂残留弱界面,熔融状态的焊料就会在内部静水压力驱动下,顺着界面微裂纹或微空洞挤压溢出,形成焊料挤出 (Solder Extrusion) 甚至桥连短路。这也是为什么高可靠底填选型绝不能只看室温推力,而必须核查高温段模量保持率与抗回流焊冲击能力。
散热通道
高算力芯片与高功率密度模组的局部热流密度持续走高,除了芯片背面通过导热界面材料 (TIM) 向冷板散热的主路径外,芯片有源面朝向基板一侧的热量疏导同样关键。在未填充或采用常规低导热环氧(约 0.2 W/m·K)填充的凸点阵列间,大量树脂间隙构成了热阻屏障,容易在高速 SerDes 接口或核心逻辑区下方积聚局部热点。峻茂将底部填充与封装胶的导热能力做到 0.8 至 6 W/m·K,同时把 1 MHz 至 1 GHz 的介电常数稳定在 3.1 左右、体积电阻率保持在 10¹⁵ 至 10¹⁶ Ω·cm,在不牺牲微米级狭缝毛细润湿能力与高频信号完整性的前提下压降芯片有源面结温。
失效机理:底填层要同时守住应力、空洞、离子与热通路
硅芯片的 CTE 约为 2.6 ppm/°C,常见 BT 或 ABF 有机封装基板的平面 CTE 落在 14 至 20 ppm/°C 区间,硅中介层与玻璃基载板则更靠近硅一侧,约 3 ppm/°C 量级。当封装体从固化温度或 260 °C 回流焊峰值冷却至室温,乃至在零下 55 °C 至 125 °C 的严酷温循箱中反复拉扯时,上下层材料收缩步调的落差会在界面间转化为剧烈的剪切形变。
应力再分布与模量窗口
按照中性点距离 (DNP) 应变公式,距离芯片几何中心最远的四角微凸点承受着最大的剪切应变。由于微凸点的焊料体积比传统 BGA 焊球小几个数量级,其自身可吸收的塑性变形余量极薄,在无底填保护时极易在数个热循环周期内发生低周疲劳断裂。底部填充胶沿芯片边缘点胶并靠毛细作用填满整个凸点阵列间隙后,通过高交联密度的三维网络将芯片与基板刚性耦合为一体,把原本集中在微凸点根部的剪切载荷均匀分摊到整片粘接界面上,使焊点由承力结构退回纯粹的电信号与供电通道。
在工程选型中,储能模量绝非越高越好。如果一味追求超高模量,胶体在低温段会变得极其坚硬且缺乏韧性,不仅容易在点胶爬坡圆角 (Fillet) 外缘萌生应力裂纹并撕裂基板阻焊层 (Solder Mask),还会把巨大的热失配内应力直接向上传递到芯片有源面一侧的低介电常数 (Low-k) 乃至超低介电常数 (ELK) 脆弱介质层上,导致芯片内部走线层撕裂。反之,模量过低则无法在高温段锁住焊点形变。经过大量先进封装产线验证, 8 至 11 GPa 的室温储能模量区间是兼顾微凸点抗疲劳支撑与 Low-k 层安全边界的黄金窗口;而针对超薄晶圆堆叠或微机电结构,则需要匹配增韧改性的低模量档位来消化层间剥离应力。峻茂将模量与断裂韧性做成阶梯化配方平台,直接按客户封装结构的受力刚度做定向匹配。
空洞控制
空洞是底填失效的第一诱因,但在产线质量判定中,空洞所处的空间位置远比单纯的数量统计更具决定性。游离在爬坡圆角外缘的孤立微气泡通常只反映点胶收尾排气时的轻微波动,而一旦空洞贴附在微凸点焊球根部或高密度互连通道上,就会在回流焊时成为焊料挤出的通道,并在服役期引发局部应力集中与热阻飙升。依据 IPC-7095E 标准的评定逻辑,工程验收必须将空洞面积占比与高风险区位置联合绑定。峻茂底填体系在量产窗口内可将整体空洞面积占比稳定控制在 1% 以内,且确保焊点根部与核心互连区零空洞;经历零下 45 °C 至 125 °C 的 1000 次温度循环考核后, C-SAM 复测界面空洞增长率仍低于 0.5%,无新生分层与根部裂纹。
复盘先量化再归因:确认空洞的面积占比与位置后,再反推主导成因。基板边缘弥散的空洞指向预热不足造成的气体包裹,沿汇流前沿成线的空洞指向点胶路径提前封死排气口,焊盘附近的空洞指向助焊剂残留改变表面张力而阻碍润湿。免洗助焊剂 (No-Clean Flux) 残留的界面兼容性就成了难题,倒装芯片回流焊后,凸点根部与基板焊盘周围往往包裹着一层极薄的松香或合成树脂助焊剂残留膜。如果底填胶的表面张力与极性基团未能针对该助焊剂体系做润湿匹配,流动的胶体遇到助焊剂残留就会像水滴遇到荷叶一样发生局部排斥与绕流,直接把气泡锁死在焊点颈部。当凸点节距收窄至 15 μm 乃至 5 μm 级时,狭缝清洗极其困难,底填配方自身的表面活性与对微痕残留的包容润湿能力直接决定了能否批量生产。
其次是有机基板的水汽释出控制。BT 或 ABF 基板及表面绿油极易吸潮,若点胶前未执行充分的预烘烤除湿,当基板在点胶台上被加热到 60 °C 至 100 °C 以及随后进入固化炉时,基板内部残留的水分就会受热汽化并向上顶入未固化的胶层,形成星点状弥散空洞。最后是点胶路径与汇流排气设计。多边点胶若参数失当,两侧快速爬升的边沿胶流会抢先在芯片出口侧合拢,将尚未填满的芯片中心区域封死成盲腔,形成大面积中心包气空洞。
密封与离子屏障
封装体内部的微隙是湿气与离子迁移的通道。固化后的芯片封装胶必须建立连续的密封界面,阻断水汽路径,防止高偏压下发生电化学迁移导致绝缘失效。按照 MIL-STD-883 Method 5011 与离子色谱测试口径,峻茂低挥发高洁净档位封装胶将 Cl⁻ 控制在 8 ppm 以下, Na⁺ 与 K⁺ 各低于 5 ppm;配合 ASTM E595 标准(125 °C / 24 h)下总质量损失 (TML) 0.42%、可凝挥发物 (CVCM) 低于 0.02% 的低释气特性,在 155 °C 高温热老化 (HTSL) 1000 小时、双 85(85 °C / 85% RH)湿热老化 1000 小时以及零下 40 °C 至 125 °C 温度循环 1000 次后,剪切强度保持率依然稳定在 90% 至 98% 区间。对长期在高温高湿环境服役的车载与工业功率模块,离子洁净度与耐湿热老化能力往往比初始室温强度更能决定器件寿命。
辅助热传导
高功率密度封装中,凸点阵列之间的空隙是热流的不良通道。在常规环氧底填中,树脂基体本身的导热系数仅有 0.2 W/m·K 左右,填充普通硅微粉后也仅能提升至 0.5 至 1.0 W/m·K。而在高功耗芯片或三维堆叠结构中,底层逻辑芯片或基座裸片被夹在基板与上层芯片之间,向上散热路径受阻。采用高导热陶瓷填料改性的导热底部填充胶,能够把芯片有源面与基板敷铜层之间的微米级空隙转化为低热阻桥梁,不仅加速热量向基板导热过孔 (Thermal Vias) 扩散,还能在芯片平面方向均化局部热点,避免高电流凸点因局部过热而加速电迁移 (Electromigration) 失效。
峻茂封装胶与底填材料的参数边界
在峻茂的材料实验室里,我们更习惯从一个具体的失效位置往回推,而不是先横向比参数。针对不同制程需求,峻茂开发了多系列环氧基芯片封装与底填材料,覆盖绝缘、导热与耐高温等方向。以下四项指标决定了大尺寸加速器封装的选型边界,也构成了峻茂配方平台的取舍逻辑。
CTE:向硅与基板的综合膨胀率靠拢

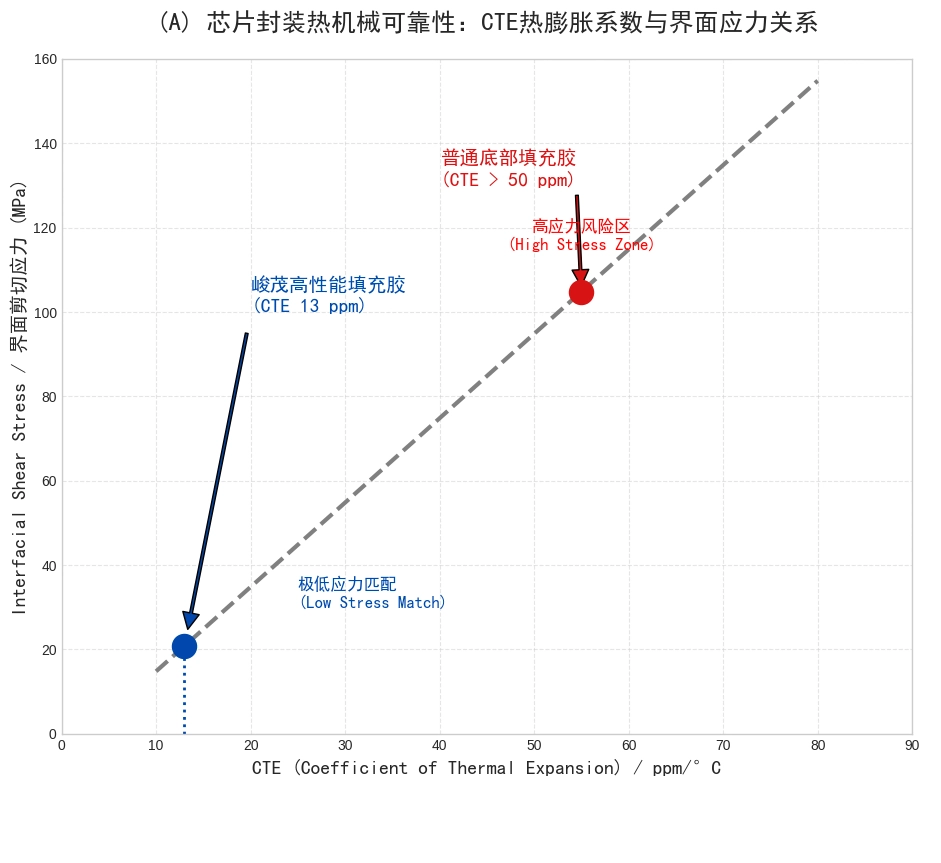

大尺寸封装最怕的是翘曲,而翘曲的源头是各层材料 CTE 差值在温度变化中的累积。峻茂通过微纳米硅粉的高填充改性,把底填胶的 CTE 压到 13 ppm/°C,向硅芯片与有机基板的综合膨胀率靠拢。这项指标对焊点寿命的影响以数量级计:CTE 越接近被粘接材料,热循环下的界面剪切应力越小,焊点疲劳裂纹的萌生被推迟。
高填充必然带来体系粘度的急剧上升。为了打破“低 CTE 必牺牲流动性”的死结,峻茂在填料工程上采用亚微米至微米级的多峰粒径级配技术,维持高固体含量的同时大幅降低颗粒间的内摩擦与剪切堆积阻力。同时,针对不同间隙高度严格执行最大粒径截断,配合硅烷偶联剂的颗粒表面化学接枝,使无机粉体与环氧树脂基体实现低界面张力润湿,有效抑制窄缝填充时的填料沉降与筛分堵塞。
Tg 与模量:在高负载区间保持刚性
玻璃化转变温度决定材料在什么温度之上失去刚性。峻茂高 Tg 系列底填胶的 Tg 达到 160 °C,显著高于芯片满载运行的结温区间,意味着持续高负载下材料仍处在玻璃态,能够稳定支撑焊点,不会因软化而塌陷。对长期高负载运行的加速器,这一点直接关系到焊点疲劳寿命能否维持在预期区间。
Tg 与 CTE 必须成对评估,割裂看待会掩盖真实的失效顺序。CTE 与硅失配时,热循环剪切应变逐次累积,界面分层可能先于焊点疲劳发生; CTE 匹配而 Tg 不足时,模量突变会在工作温区内改写应力分布,载荷路径重新分配,焊点由受保护区变为新的承力点,预留的应力余量随之耗尽。
导热:在流动性与热传导之间取平衡

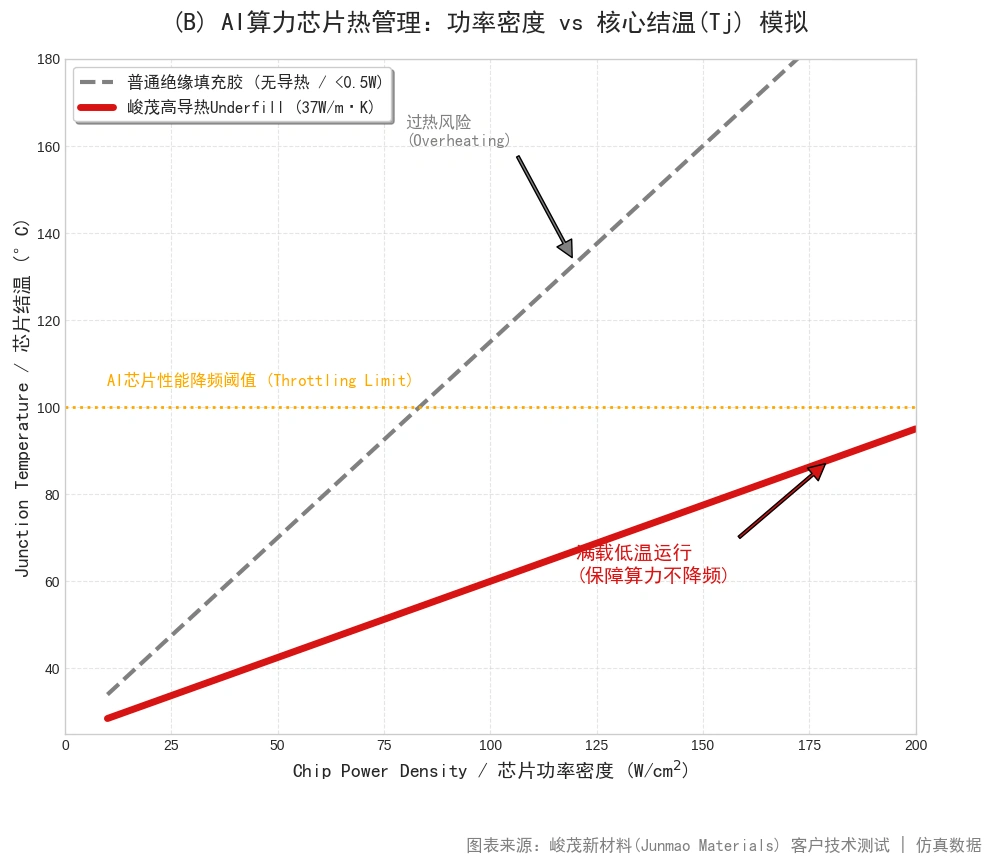

高导热通常靠提高陶瓷填料含量实现,而填料含量上升会同时抬高粘度、CTE 与脆性。峻茂的导热型底填胶把导热系数做到 6 W/m·K,约为常规底填(0.2 至 1.0 W/m·K)的十倍量级,同时保持可流动的低粘度特性,在不牺牲毛细渗透能力的前提下提升热传导。这条平衡线需要在实验室反复标定:填料体系与粒径分布稍有偏移,流动性与导热就会此消彼长,产线上的毛细填充时间也随之波动,因此选型必须落到实测数据。
评审导热底填时,真正需要锁定的不是数据手册上的单一导热系数,而是目标压力与键合层厚度 (BLT) 下的界面热阻。底填胶的导热读数对压力与 BLT 高度敏感, BLT 越薄,填料网络越接近连续,测得的数值越高,样品之间的离散度常常大于配方之间的差异。把压力与 BLT 固定后再比对,界面热阻才是跨方案比较的最终基准。只有在目标微米级间隙下实现无空洞致密填充,高导热能力才能真正转化为芯片结温的下降。
粘接强度与低离子含量
大尺寸芯片封装在回流焊降温段与冷热冲击中,芯片四角与边缘界面承受着极强的法向剥离应力 (Peeling Stress) 与剪切应力,一旦界面粘接强度失守,分层裂纹便会沿着芯片钝化层或基板阻焊层迅速扩展。峻茂通过引入增韧基团与多官能度附着力促进剂,在不影响低粘度流动的前提下,将拉伸剪切强度推升至 29 至 32 MPa(邵氏硬度 88 至 90 Shore D),对硅、氮化硅、PI 钝化层、刻蚀铝、镀金焊盘、铜焊盘及各类有机阻焊绿油均能建立牢固的界面结合。配合低于 0.2% 的极低固化收缩率(针对精密光学与超薄芯片档位可进一步降至 0.15% 以内),从源头抑制了固化内应力拉裂与大尺寸载具翘曲的风险。
峻茂工程思维:沿封装尺度递进
芯片封装与底部填充选型可以收敛到三个物理量:间隙高度决定毛细流动的动力学窗口,封装面积决定 CTE 失配的累积量,产能节拍决定工艺余量还能留多少。三者沿封装尺度此消彼长:间隙越窄,流动窗口越紧;载具越大,可摊到单层的应力余量越少;节拍越快,留给工艺的调整余地越小。我们把配方矩阵按这条尺度轴组织,让每一段的约束都能落到可核对的材料动作上。
小间隙与高节拍:CSP/BGA、SiP 与倒装芯片的流动窗口
在智能终端、射频前端、车载控制器与高密度 SiP 模组中,倒装芯片与 CSP 的底部间隙普遍落在 20 μm 至 50 μm 之间,且同一块基板上往往紧挨着贴装逻辑、电源管理、无源阻容与光学器件,元件间距有时不足 100 μm。这一尺度的核心诉求是:流得快、填得满、不溢胶、不拉丝。
为了匹配每片基板数秒级的极速节拍,压电喷射点胶 (Piezo Jet Dispensing) 已成为主流,在数百赫兹的高频喷射下将微升至亚微升级胶滴(约亚毫克量级)精准打入芯片边缘。这对胶体的流变恢复特性提出了极高要求:出嘴瞬间不能产生尾巴拉丝 (Tailing) 或飞溅卫星点 (Satellites),落到预热基板后又要迅速铺展并切入窄缝,同时在完成爬坡圆角成型后立刻稳住边界,绝不能发生树脂渗出 (Resin Bleed) 污染周边的引线键合焊盘、金手指或禁布区 (Keep-out Zone)。
工艺配合上,基板预热温度是调控毛细速度的阀门。针对 30 μm 级间隙,通常将基板预热设定在 60 °C 至 90 °C 区间,配合单边 I 型或双边 L 型分步点胶路径,利用温度梯度把胶体粘度压进数百毫帕秒 (mPa·s) 的高流动区间,使胶流平推穿过整个凸点阵列以彻底排空内部空气。对更窄的间隙,峻茂以最大粒径低于 8 μm 的超细粉体配合低粘度档,把稳定填充下探到 1 mil(25.4 μm)。此外,对于板级大尺寸 BGA 抗跌落与抗振动加固,或存在明确整板返修诉求的模块,峻茂还提供高触变边缘加固胶以及在特定高温下可软化拆解的可返修底部填充胶档位。
大尺寸与细间距:CoWoS 级封装的翘曲与空洞控制
封装尺度放大之后,界面面积成倍增加,单层可用的应力容差被同步压缩。面向 AI 加速器的封装体已经进入 60 mm 见方到 100 mm 以上的区间,焊点数量可达数千到上万个,基板焊球节距落在 0.65 至 1.0 mm,单封装功耗进入千瓦级。封装体经 260 °C 无铅回流再冷却到室温,硅与有机基板之间收缩步调的差异会在整个封装尺度上累积,表现为封装四角上翘或中心下凹的翘曲;一旦翘曲超过焊球的共面度容差,就会形成难以在功能测试中暴露的非润湿开路或枕头效应缺陷。底填材料在这一段的作用,是把微凸点从承力件变成导电通道,并用自身的收缩特性把界面应力摊平。
高带宽内存进入 HBM4 世代后,接口位宽翻倍到 2,048-bit,堆叠层数继续向 16 层演进,头部厂商已经展出 16 层样品。JEDEC 在 JESD270-4 中把封装厚度上限从 720 μm 放宽到 775 μm,多出的 55 μm 把微凸点方案重新拉回可行区,部分头部存储厂因此继续以热压键合 (TCB) 配合批量回流模塑底填 (MR-MUF) 作为主干工艺,把更薄的裸片与更小的层间间隙压进同一份厚度预算。堆叠互连的另一条路线是热压键合配合非导电膜 (TC-NCF),与 MR-MUF 各有取舍,两条路线都把底填材料的协同收缩推到台前:堆叠体由多片薄裸片与模塑料构成,外围挂在硅中介层与有机基板之上,任何一层 CTE 的偏差都会在中介层边缘累积成翘曲。峻茂的做法是把 CTE 压到 13 ppm/°C、把 Tg 提到 150 °C 以上,并同步收敛固化收缩率,让底填层的收缩与堆叠体的收缩在固化降温段尽可能同步。固化收缩率是这里的一阶变量,它决定固化残余应力是否会拉开脆弱的 Low-k 结构;对模塑底填路线,还要把模塑料与底填胶的收缩放在同一条曲线上核对,否则两者的收缩差会在层间界面形成新的应力集中。
细间距凸点把同一尺度的难度推向极限。产业链的最新动向显示,头部代工厂已要求材料与设备伙伴开发约 5 μm 级微凸点的键合与底填方案,而不是把 HBM 与中介层的接口直接切换到铜混合键合;混合键合仍在存储堆叠一侧推进,尚未接管 2.5D 封装里裸片到中介层的微凸点界面,这一段仍然要由底填胶来兜底。行业公认的现状是 15 μm 以下的键合质量保证仍然困难,而真正卡住量产的往往不是凸点本身,而是能在该间隙下稳定实现无空洞填充的底填胶。5 μm 尺度下可用的毛细通道等效半径极小,无空洞填充、助焊剂残留清洗与键合对准一致性三个问题必须同时解决,任何一项失守都会在良率上成倍放大。峻茂针对这一尺度,把配方重心从单纯降低粘度转向重构流动前沿:通过亚微米级球形粉体的多峰级配降低填料在剪切下的堆积阻力,配合表面改性的润湿调控,让流动前沿在窄缝中保持连续推进而不是间歇跳跃;同时以低 α 射线高纯填料控制软错误风险,并把可迁移离子含量压在低水平。对返修需求明确的模组,还应选择在目标温度下可软化的可返修档位,并把返修后的空洞评定与边界扫描验证一并写入工艺规范。
大载具填充:面积放大后的填充时间与界面附着
载具放大之后,底填的主要矛盾从填得进去转向填得均匀。晶圆级封装把载具换到 200 mm 与 300 mm 晶圆,面板级封装 (PLP) 再换成矩形面板,同一条点胶路径上的流动距离随规格拉长,毛细填充时间与胶量分布越来越难保持一致,留给胶体的窗口只剩凝胶之前的那一段;而重构载板的翘曲量级,又会直接影响叠在其上的重布线层对位精度。峻茂在这一方向的底填系列以多档粘度配合高速点胶窗口,把填充时间压在凝胶之前,并用低收缩配方抑制载具级翘曲。
玻璃基载板是这条路线上的另一条分支。玻璃化学惰性强,常规偶联体系难以形成稳定键合,玻璃通孔 (TGV) 与铜之间的界面在高温制程后容易出现附着衰减,这是底填胶在玻璃载具上最先暴露的问题,而不是峰值附着力不够。多家厂商已经把玻璃芯基板推进到供样与试点线验证,量产窗口正在打开。峻茂通过界面偶联与润湿性调控在玻璃与铜之间建立可靠附着,并保证高温制程后不脱层、不释气。大面积载具上的附着均匀性比峰值附着力更重要:局部的一处弱化,会在后续减薄或热循环里被放大成整片失效的起点。
跨尺度验证:光电共封装与系统级验证闭环
把底填材料放回整机,最严苛的验证场是光电共封装 (Co-Packaged Optics, CPO)。光引擎与交换 ASIC 共处同一基板之后,光路的亚微米对准容差开始由底填层来背书:底填胶在固化降温段的收缩会把耦合位置推离设计点,而光引擎既不能承受刚性传递过来的应力,又不允许界面在热循环中松动。低收缩与低模量由此从两个各自成立的指标,变成一组互相拉扯的约束,配方必须同时满足。这一方向已经跨过量产门槛,首款 200G/lane 的共封装光学以太网交换机进入全面量产,光引擎与 ASIC 的异构集成把 PIC/EIC 对准、CTE 失配与光学端口洁净度一起压到材料端;峻茂面向 CPO 与高速硅光模块定制的光学级底填方案,将低固化收缩率(低于 0.15%)、受控的应力松弛模量与高洁净低释气(CVCM 低于 0.02%,无硅油析出)融为一体,锁住微纳光学对准窗口。
底填选型窗口速查
把前文机理按尺度区间压缩为可执行的选型口径,供工艺工程师在评审阶段直接核对。
第一张表按尺度区间给出失效模式与关键指标的对应关系:
| 尺度区间 | 典型失效 | 关键指标 | 峻茂方向 |
|---|---|---|---|
| 小间隙与高节拍(倒装芯片、CSP、SiP) | 空洞、溢胶、相邻结构污染 | 基板预热窗口、粘度梯度、禁布区控制 | 多档粘度底填系列 |
| 大尺寸与细间距(CoWoS-L 级封装) | 翘曲、界面剥离、焊点疲劳 | 固化收缩率、模量与 CTE 匹配 | 低应力高 Tg 底填 |
| 堆叠与模塑底填(HBM、MUF/MR-MUF) | 层间分层、热阻漂移 | 填料级配、流动前沿稳定性 | 导热底填(6 W/m·K) |
| 大载具填充(晶圆级、面板级与玻璃基载板) | 大面积填充不足、载具翘曲、产能受限 | 毛细填充时间、点胶窗口、低收缩 | 高流动性低收缩底填系列 |
| 跨尺度验证(光电共封装与高速光模块) | 耦合位置漂移 | 低收缩、低模量 | 低应力光学封装配方 |
第二张表把关键指标换算为可执行的验收口径:
| 验收项 | 建议口径 | 判定依据 |
|---|---|---|
| 空洞 | 面积占比与位置联合评定 | 超声扫描 (C-SAM)、IPC-7095E |
| 界面应力 | 热循环后界面无分层 | JEDEC JESD22-A104 |
| 热阻 | 目标压力与厚度下的界面热阻 | ASTM D5470 |
| 离子污染 | 可迁移离子低于 10 ppm | 离子色谱 |
| 翘曲 | 大尺寸封装残余翘曲可控 | 阴影云纹、数字图像相关 (DIC) |
更低缺陷密度
当后摩尔时代的算力演进受制于单晶硅的曝光面积与热流密度极限,异构集成的可靠性边界便全数收敛于芯片与载板之间微米级的狭小空腔。在这一受限尺度内,热固性高分子网络的交联动力学、多峰球形粉体的浓悬浮流变学以及异质材料的线膨胀张量,共同主导着成千上万个微凸点的疲劳寿命与光电器件的长期服役稳定性。
高可靠芯片封装胶与底部填充胶 (Underfill) 的选型定式,本质上是在毛细润湿速率、玻璃态模量平台与低热失配应力之间求解多物理场耦合的最优解。峻茂新材料将高分子链段剪裁、亚微米颗粒级配与固化动力学模型深度写入配方体系,在晶圆级重构、高密度存储堆叠及玻璃芯载板等前沿制程中,为严苛热机械载荷下的先进封装确立可复现的量产良率基准。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
底部填充胶的粘度应该按什么来选?
粘度由凸点间距 (Bump Pitch) 与芯片到基板的间隙高度共同决定,间隙越小,所需粘度越低。Pitch 小于 40 μm 的细间距封装需要低粘度胶体才能保证毛细流动顺畅,而 5 μm 级凸点会把可用的粘度窗口进一步压缩。峻茂提供多档粘度与流动性的底填系列,选型应以目标间隙下的毛细填充时间与流动前沿稳定性为准,而不是只看单一粘度值。
峻茂 Underfill 的固化条件与推荐曲线是怎样的?
为降低固化过程引入的热应力,推荐采用阶梯固化 (Step Curing)。具体曲线根据芯片尺寸、堆叠层数与基板材质定制,通常在 100 °C 至 150 °C 区间内分阶段完成,材料本体的高 Tg 特性在固化完成后建立。对于大尺寸封装,建议在评审阶段同时确认固化收缩率与残余翘曲,把固化降温段的收缩失配纳入评估。
底部填充胶能与导电银胶配合使用吗?
可以。峻茂拥有完整的半导体制程胶粘剂产品线, Underfill 与自家芯片封装导电银胶经兼容性测试可配套使用。两者均具备低 CTE 特性, Underfill 可低至 13 ppm/°C,配合使用可进一步提升模组整体可靠性。
底部填充为什么会出现空洞,什么时候需要停下产线复盘?
空洞常见成因有三类:基板预热不足导致胶体流动性变差并包裹气体;点胶路径不合理使多向汇流的胶体提前封死排气口;焊盘助焊剂残留改变局部表面张力使胶体无法润湿。决定是否停下产线的,不是空洞数量,而是空洞位置:落在焊点根部或互连通道上的空洞会直接切断热与电通路。工程上应按 IPC-7095E 的面积占比与位置联合评定,并在调整点胶路径、预热温度与清洗工艺后重新验证。
微凸点节距压到 5 μm 后,底部填充胶的难点在哪里?
5 μm 尺度下毛细通道的等效水力半径极小,无空洞填充、助焊剂残留清洗与键合对准三项要求被同时放大,而产业链公认的卡点更多落在底填而非凸点本身, 15 μm 以下的质量保证至今仍然困难。材料端需要在保持低粘度的同时重构流动前沿,通常依靠亚微米级球形粉体的多峰级配降低剪切下的堆积阻力,并以表面改性调控润湿性;同时把可迁移离子与填料杂质控制在低水平,避免窄缝中的污染被放大。峻茂针对该尺度提供以流动前沿稳定性为核心的配方方向。
CoWoS 这类大尺寸封装的翘曲,底填胶能控制到什么程度?
底填胶不能单方面消除翘曲,但可以通过低 CTE、低固化收缩与高 Tg,把底填层的收缩与硅、有机基板及堆叠体的收缩放在同一条温度曲线上匹配,降低固化降温段的残余应力。验收应看目标温区内的残余翘曲与界面分层,而不是只看室温平面度。
玻璃基载板上的底部填充难点是什么?
难点不在峰值附着力,而在高温制程后的附着保持与大面积均匀性。玻璃化学惰性强,常规偶联体系难以形成稳定键合, TGV 与铜界面容易在热历程后衰减;峻茂通过界面偶联与润湿性调控建立玻璃与铜之间的可靠附着,并把不脱层、不释气纳入验证。
