耐高温灌封胶怎么选?400 °C 高温传感器、半导体设备与高压电驱的灌封密封解析
半导体设备腔体、SiC 功率模块与高功率密度驱动单元在 350 °C 以上同时遭遇碳化导电、体积收缩与灌封空洞,峻茂高温绝缘、密封与导热胶指南
摘要 (Abstract)
针对耐高温灌封胶的选择,最终都要回答三个问题:高温长期运行下树脂骨架会不会热氧碳化导致漏电、体积电阻率随温度爬升会不会掉量级、胶体与壳体界面在冷热冲击和高压水汽下能不能守住气密性。规格书上的峰值耐温数字只够用来做初步筛选,决定不了器件的真实寿命,这一点我们在拆解半导体加热基座、深井测井仪和高压电驱定子的失效件时见得太多了。本文结合峻茂新材料(SCITEO)单组份耐 400 °C 导热绝缘灌封胶的实测数据,把高温碳化导电、体相收缩开裂与深腔灌封气孔的失效机理拆透,给出一套能直接落进研发立项与来料验收的选型口径。
现在的电子灌封胶,早已不是单纯用来填满壳体、防尘防振的辅料。同一层灌封胶往往要同时扛起高压绝缘、气密阻隔、热量导出与结构缓冲四项任务,哪一项出现短板,都会在长期服役中被工况放大。常规有机硅灌封胶过了 250 °C 就容易发生主链环化降解、挥发低分子硅氧烷并脆化开裂;普通双组份环氧树脂灌封胶一旦跨过 300 °C,碳链骨架便开始集中断裂,热氧降解析出的无定形游离碳本身导电,原本的绝缘层往往在几十个小时内退化成漏电通道。与此同时,小分子裂解气体在厚胶层内部拱出气孔,高温体积收缩率甚至超过 30%,机械支撑和防水密封随之一起失效。产线和客户端频繁碰到的灌封胶开裂、界面脱壳与内部空洞,病根大都出在这里。
可靠的灌封选型必须落到四项可复验的工程指标上:耐热寿命看热重分析(TGA)初始分解温度与长期高温老化后的力学保持率;高温电气安全看工作温度下的动态体积电阻扫描与局部放电起始电压(PDIV),而不是只测常温常压那一个点;密封防护看 100 °C 沸水煮沸与高压湿热浸泡后的界面完整度;散热与抗裂能力则看导热系数、固化放热峰以及玻璃化转变温度(Tg)以下的热膨胀系数(CTE)。全文围绕长期耐温 400 °C 的单组份高性能灌封体系展开,覆盖高温传感器、半导体设备腔体、SiC 功率模块与高压电驱四类典型场景,所有核心指标均附带对应的测试标准。
核心参数对比
下表把全文结论压缩为可核对的数据口径,峻茂耐高温灌封胶与常规高温灌封体系的对照如下:
| 参数 | 峻茂方案 | 常规体系 | 测试标准 |
|---|---|---|---|
| 长期耐温上限 | 400 °C(600 °C 极限工况) | 200–250 °C | TGA/长期热老化 |
| 300 °C/48h 体积电阻 | 1.3×10¹⁰ Ω | 碳化后量级骤降 | GB/T 31838.2 |
| 导热系数 | 2.5 W/m·K | 0.5–1.5 W/m·K | ASTM D5470 |
| Tg(玻璃化转变温度) | ≥300 °C | 80–150 °C | DMA |
| Tg 以下 CTE | 8–25 ppm/°C(可调) | 40–100 ppm/°C | ASTM E831 |
| 常温粘度 | 3000 mPa·s | >10000 mPa·s | Brookfield |
| 最小渗透间隙 | <0.08 mm | 0.3–0.5 mm | 毛细流测试 |
| 100 °C 沸水水煮 | 无溶胀、无微裂纹 | 溶胀、界面剥离 | 厂内密封验证 |
| 高温体积收缩率 | <5% | >30% | ISO 2577 |
| 400 °C/360h 剪切强度保持率 | 96% | 衰减或粉化 | 高温热老化 |
| 可凝挥发物 CVCM | <0.01% | 约 0.1% | ASTM E595 |
| 单组份设计 | 是(即开即用) | 双组份(混胶气泡风险) | 不适用 |
超过 300 °C 之后,常规灌封胶为什么会集体失效
市面上绝大多数标称耐高温的电子灌封胶,实际工程安全线都卡在 150 °C 到 250 °C 之间。聚氨酯灌封胶一旦超过 120 °C 就会发生氨基甲酸酯键逆向解离,根本进不了高温长测名单;加成型有机硅灌封胶虽然弹性好、耐低温出色,但在密闭腔体里温度一旦超过 250 °C,硅氧主链会在残留催化剂或微量酸性杂质诱导下发生环化回咬降解,释放出环体硅氧烷小分子,胶体随之发硬、收缩并崩裂;而常规酸酐或芳香胺固化的双组份环氧树脂灌封胶,在面对航空涡轮近场传感、超深井随钻测井或高功率密度碳化硅模块这类局部温升逼近 350 °C 的工况时,会同时触发高温碳化导电与体相收缩开裂两条失效路径。更棘手的是,这两条路径在厚胶层里会互相加速,收缩裂纹和脱气空洞给氧气留出了深入胶体内部的通道,反过来让深层树脂的热氧碳化更快失控。
碳化导电:绝缘介质退化为导电通路
高分子灌封材料的耐热极限,本质上取决于主链化学键能与交联网络的抗氧化能力。当长期服役温度越过 300 °C,普通有机树脂的热氧自由基降解速率呈指数级加快,脂肪族链段率先断裂、侧基剥落,主链逐步脱氢芳构化,最终在胶体内部析出无定形游离碳。
游离碳是典型的良导体。一旦胶体内部的碳化微区在热老化过程中彼此连通,原本用来隔离高电压或保护微弱信号的绝缘灌封胶,就会在高温下变成阻值极低的漏电网络。在传感器端,毫伏乃至微伏级的差分信号会被本底漏电流直接淹没;在高压功率模块端,绝缘裕度被瞬间击穿,直接引发炸机或母线短路。这种导电退化具有很强的隐蔽性,部分轻度降解的灌封件在停机冷却到常温后,测出来的绝缘电阻看着还算正常,可一旦重新上电升温到 300 °C,漏电流就会陡然飙升。因此,单靠出厂前的一次常温耐压测试根本筛不出这类隐患,必须在目标高温下监测体积电阻率随时间的真实衰减轨迹。
要从根源上刹住高温碳化,配方上单纯往普通环氧里加抗氧化剂是治标不治本的。真正管用的做法必须三管齐下:引入高键能的杂环与刚性芳环骨架来抬高热裂解起始温度,通过极高的交联密度锁死链段运动,再用高体积占比的致密填料切断氧气向胶体内部扩散的微观路径。
体相收缩、脱气空洞与内应力开裂
不同于几十微米厚的芯片固晶胶或结构粘接胶,灌封胶在腔体里的堆积厚度往往从几毫米到数十毫米不等。体相体积一大,热降解脱气与固化收缩带来的破坏力就会成倍放大。
常规高温树脂在 300 °C 以上发生热裂解时,会持续向外释放低分子气体。如果胶体已经固化定型,这些气体排不出去,就会在内部憋出蜂窝状的微气孔,高温体积收缩率往往超过 30%。气孔留在灌封件里会引发一连串连锁故障:经历冷热循环时,气孔边缘会产生严重的应力集中,成为贯穿性裂纹的起裂源;面对高压水汽或腐蚀性流体时,贯通的气孔直接让外部介质长驱直入,腐蚀底部焊点与铜引线;而在百兆帕级静水压或高真空环境下,内部空洞完全没有抗压支撑力,极易发生腔体坍缩并扯断内部脆弱的引线。
工程现场排查灌封开裂时,先看裂纹长在哪里,通常比盲目换胶更有效。如果是大体积灌封件正中央出现贯穿性裂纹,十有八九是因为双组份胶固化放热峰(Exothermic Peak)太高、中心积热散不出去,叠加过大的化学固化收缩所致;如果是胶体与金属外壳内壁整圈脱开,重点要查界面除油清洗到不到位,以及胶体与外壳的热膨胀系数(CTE)是不是差得太远;要是裂纹总从插针根部、陶瓷基板棱角或铜母排折弯处往外延伸,那是典型的尖角应力集中,需要靠降低胶体热膨胀系数并调出更合理的模量梯度来化解。此外,许多低粘度灌封胶在加热固化初期粘度会先降后升,如果抗沉降体系没做好,高密度的导热或绝缘填料就会往腔体底部沉降,造成底部填料堆积发脆、顶部富树脂层收缩开裂的上下分层现象。
对于半导体真空制程设备与精密光学探测器来说,脱气还会带来致命的腔体污染。高温或真空下逸出的小分子一旦在冷端视窗、晶圆表面或激光探头上凝结,就会造成难以清洗的良率事故。这类场景必须按 ASTM E595 严格卡死总质量损失(TML)与可凝挥发物(CVCM),行业常规准入线是 TML 低于 1.0%、CVCM 低于 0.10%,而峻茂耐高温灌封体系的实测 CVCM 已经压到了 0.01% 以下。
相变重构:绕开碳化与收缩的材料路径
为了解决深腔窄缝流不进、高温下又撑不住的矛盾,有些厂家会往双组份耐温树脂里兑入活性稀释剂或挥发性溶剂来强行降粘。这种做法在浅层涂覆上或许能蒙混过关,一旦用于深腔灌封,溶剂在固化时挥发不出来,整块胶体内部就会充满气孔和微裂纹。峻茂工程研发团队彻底放弃了溶剂稀释与常规助剂改性路线,转而采用无溶剂单组份、热激活原位致密化的分子设计。这套体系把流变控制、交联重构、气密阻隔与热应力匹配拆解到灌封制程与服役的四个阶段里逐一闭环。
常温段:低粘度毛细渗透与防溢流触变
在耐高温 MEMS 传感器、多芯航空插头以及高密度功率模块里,引脚与壳体之间的净空往往只有 0.27 mm 左右,部分绝缘骨架的配合缝隙甚至窄到 0.08 mm 以内。如果采用常规双组份高填充灌封胶,一则初始粘度动辄上万 mPa·s,根本下不去;二则静态混合管混胶时不可避免会卷入微米级气泡,在窄缝里极难抽净。
峻茂单组份耐高温灌封胶在常温下保持 3000 mPa·s 的均一流体状态,开盖即可直接上机点胶或真空灌封,从源头上砍掉了 AB 双组份配比误差与混胶卷气两个最大的产线变量。依靠高表面润湿性与低剪切粘度,胶液能顺着 <0.08 mm 的微缝发生毛细渗透,自下而上顶出盲孔死角里的残留空气。同时,体系内部引入了纳米级三维触变网格,既能托住高比重无机填料,防止在升温固化阶段发生填料沉降导致上下分层,又能在静止时提供恰当的屈服应力,防止在带装配缝隙的垂直腔体中发生底部漏胶(Bleed-out)。针对不同产线工艺,峻茂在同一耐热主链平台上提供流变微调:深腔真空浸渍与窄缝灌封取更长的流平窗口,浅腔包封与自动化点胶则取更高的触变保型性。

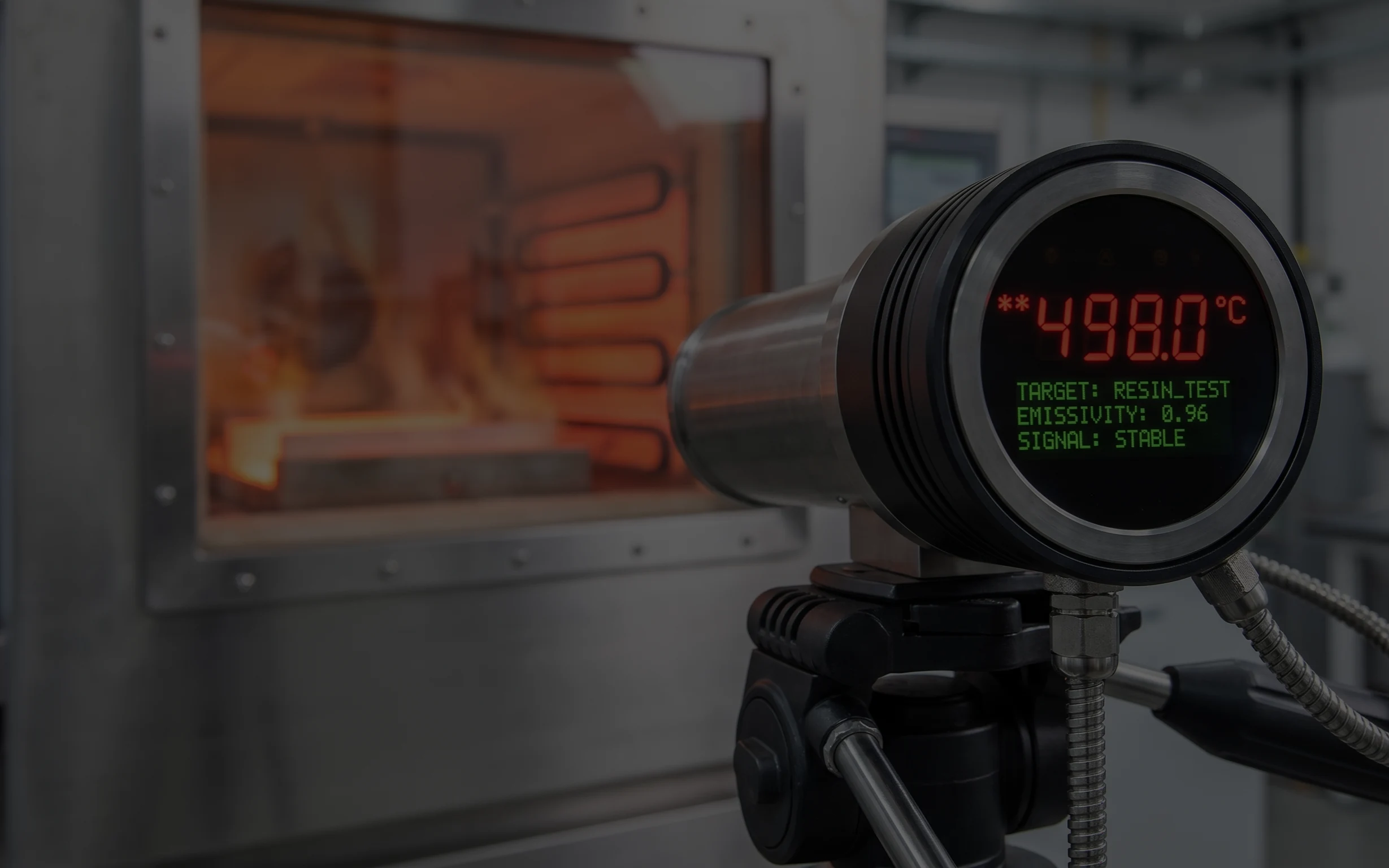

高温段:热激活原位重构与抗碳化绝缘
当灌封器件完成初级固化、真正进入 350 °C 乃至 400 °C 以上的高温服役环境时,常规高分子开始断键软化,而峻茂体系内部的潜伏性耐热基团则会在热力学驱动下发生二次原位交联与致密化重构,在体相内部长成高度交联的三维刚性杂化网络。这种原位致密化发生在整块胶体的本体内部,而不是像表面刷涂防氧化漆那样只保表皮,因此即便胶体表面受机械刮擦,内部的耐温阻氧能力也不会打折扣。
按照 GB/T 31838.2-2019 标准实测,该灌封体系在 300 °C 下连续经受 48 小时高温考核后,高温体积电阻依然稳定在 1.3×10¹⁰ Ω 量级。这意味着在极端温区下,胶体内部既没有发生游离碳析出连通,也没有因为离子热激活迁移而引发漏电,能够稳稳托住高压点火端子、电驱绕组与微弱信号采集电路的电气绝缘底线。
密封段:沸水级致密性与介质耐受
工业与能源现场的高温从来不是孤立出现的,往往伴随着饱和水蒸气、高静水压与酸碱腐蚀介质的联合冲击。原位致密化后的灌封层把分子链间的自由体积压缩到了极低水平,在密封防护上表现出两条硬指标。
一条是耐高温水煮与抗水解能力。将完成灌封固化的带壳测试件先在 400 °C 烘箱内老化,取出冷却后直接扔进 100 °C 沸水中连续水煮,胶体表面不发白、不溶胀、不发生酯键或硅氧键那样的可逆水解断裂,胶层与金属壳体交界处也没有任何微裂纹或脱壳迹象。水分子是极性小分子,连 100 °C 沸水都钻不进去的界面,在常规双 85 湿热或冷热凝露工况下自然更稳。
另一条是耐化学溶剂与酸性流体侵蚀。在油气深井的高温腐蚀性泥浆、内燃机排气管路的含硫酸性冷凝液、以及新能源电驱的变速箱油与冷却液浸泡下,致密的刚性杂化网络表现出极高的化学惰性。特别是在含有硫化氢(H₂S)与二氧化碳(CO₂)的高温高压酸性工况里,普通弹性灌封胶很容易被酸性气体溶胀穿透,导致内部银电极与铜引线硫化发黑断路,而高交联无空洞的致密结构能直接掐断这类腐蚀气体的扩散路径。
热管理段:导热网络与热机械匹配
封闭腔体内的电子器件一旦被灌封胶严密包裹,如果胶体本身是个热的不良导体,芯片和绕组的自发热就会闷在腔体中心,形成局部热点(Hot Spot),导致温漂加剧甚至热失控。峻茂在该耐高温灌封体系中构建了连续的无机导热微晶通路,在保证高绝缘的同时提供 2.5 W/m·K 的本体导热系数(按 ASTM D5470 测试),能够把腔体深处的发热快速导出到金属外壳上散掉。
做灌封设计时,导热系数绝不能脱离热膨胀系数(CTE)和玻璃化转变温度(Tg)单独谈。很多高导热灌封胶在常温下测起来不错,可 Tg 只有 120 °C 左右;一旦工作温度跨过 Tg 进入高弹态,热膨胀系数会瞬间翻倍暴涨,在封闭金属壳体内产生巨大的体积膨胀应力,直接把内部陶瓷基板或焊点挤碎。峻茂耐高温灌封体系的 Tg 锁定在 300 °C 以上,确保在整个工作温区内不会发生跨越玻璃化转变的模量坍塌与 CTE 跳变。同时,考虑到硅芯片 CTE 约 2.6 ppm/°C、氧化铝陶瓷约 7 ppm/°C、不锈钢与铜引线约 16 至 17 ppm/°C,该体系在 Tg 以下的 CTE 可根据客户腔体与嵌件材质在 8 至 25 ppm/°C 区间内定向调配,从源头上压低冷热循环时的界面剪切疲劳。
灌封胶可靠性取证
把选型从参数表推进到可执行的验收口径,需要围绕热化学、电气、密封与力学四个失效维度分别取证。任一维度的证据缺失,都会在长期服役中暴露。
- 热化学维度:TGA 分解温度与长期老化保持率。 TGA 曲线给出主链开始明显失重的温度区间,是判定材料能否在目标温区长期存活的首要证据。选型应同时读取短期热失重与长期热老化后的性能保持率:前者对应化学边界,后者对应工程边界。峻茂该体系在 400 °C 热老化 360 小时后剪切强度保持率 96%,说明交联网络在长期高温下没有发生不可逆降解。
- 电气维度:体积电阻的温度扫描与介电强度。 绝缘可靠性不能只看常温体积电阻。可行做法是把体积电阻置于不同温度点扫描,观察是否出现数量级级别的下降,再叠加介电强度测试,按 ASTM D149 评估击穿电压。高压灌封场景还需引入耐电痕指数(CTI,按 IEC 60112)与局部放电测量(按 IEC 60270),因为母排与散热基板之间的电场集中会先触发局放与爬电,早于直接击穿。
- 密封维度:沸水、湿热与压力浸泡的组合。 密封验证应覆盖温度、湿度与压力三变量。沸水水煮针对高温液态水,恒温恒湿针对水汽扩散,高压浸泡针对静水压下的渗透。深井与海底工况要求胶体在 200 MPa 量级静水压与腐蚀性介质下保持结构完整,此时空洞是最危险的缺陷源:它既不具备压力支撑能力,又为介质提供了渗透通道。
- 力学维度:冷热循环与热冲击下的界面疲劳。 温度循环对界面的损伤机制与恒温老化不同,前者以界面剪切疲劳为主。按 JEDEC JESD22-A104 设计温度循环,或按 GJB 150A 执行温度冲击,观察界面剥离、微裂纹与强度衰减。对异种材质界面, CTE 失配累积的剪切应力是主导因素,降低胶体 CTE 与固化收缩率、提高界面附着力,是延长循环寿命的三条并行路径。
峻茂极端工况下的灌封工程细节
当长期耐 400 °C、高温高绝缘、沸水级密封与 2.5 W/m·K 导热同时装进同一款单组份灌封胶里,它所解决的就不再是普通消费电子的防水防尘,而是下面部分容错率极低的工业与半导体场景。
发动机排气传感与高温工业探头灌封
车规与船用宽域氧传感器(Lambda)、氮氧传感器(NOx)的尾端封装区常年处在 300 °C 至 500 °C 的高温烘烤下,重型柴油机、燃气轮机与航空发动机的涡轮排气温度(EGT)探头还要额外承受高频机械振动与含硫、含硝酸性废气的持续冲刷。灌封胶在不锈钢管壳与陶瓷传感芯片、热电偶补偿导线之间,既要彻底堵死酸性冷凝液与水汽窜入内腔的路径,又要把细小的金属引脚牢牢锚定住,防止在剧烈振动下发生焊点疲劳断裂。
排气探头并不是一直处在恒定高温下,每次冬季冷启动或停机冷却,金属外壳内壁都会迅速结露,探头在几分钟内就要经历从零下低温高湿到几百度高温的剧烈热冲击。如果灌封胶的吸水率偏高,冷态吸入的微量水分在瞬间升温时会汽化膨胀,引发爆米花效应(Popcorning)把陶瓷敏感元件撑裂。峻茂在该领域的交付方案中,除了考核 400 °C 高温老化后的剪切保持率,还会专门锁定极低的吸水率与冷热冲击后的引脚绝缘电阻。同样需要抗住高温高压双重挤压的,还有 PEEK、PI 等特种工程塑料超临界挤出线上的高温熔体压力传感器:探头前端直面 400 °C 以上的熔体与几十兆帕的挤出背压,全靠后端高刚性、零蠕变的原位致密化灌封层托住应变片与信号引线,确保压力读数不漂移。
半导体设备与精密热工制程
晶圆制造前道设备(如等离子体刻蚀、去胶、CVD/ALD 薄膜沉积与 RTP 快速热处理)对腔体内部及周边封装材料的挑剔程度,远超普通工业设备。虽然晶圆键合与微米级芯片贴装用的是薄层结构胶,但在设备的静电吸盘(ESC)与高温加热基座(Heater Pedestal)背面引线腔、RF 射频电源高压馈通(Feedthrough)、真空穿舱密封连接器、气体喷淋头(Showerhead)周边温度传感探头以及光学终点检测视窗底座等关键部位,必须依赖高度可靠的深腔灌封与气密包封材料来完成电气隔离和结构锁死。这类关键部位往往要求极低释气与低可凝挥发物(CVCM <0.01%),在高真空与数百摄氏度基座温度下,普通灌封胶哪怕释放出微量的硅氧烷或小分子增塑剂,都会在昂贵的光学反射镜、检测视窗或晶圆表面冷凝成膜,直接引发整批晶圆报废。
快速热处理与高温沉积腔体的升温速率极快,加热盘内部发热丝引线与测温热电偶的灌封层长期处在 350 °C 至 400 °C 以上的环境中;胶体一旦在热老化中发生粉化掉渣或微裂纹,脱落的微粒进入反应腔就会变成致命的颗粒污染源(Particle),而把钠(Na⁺)、钾(K⁺)、氯(Cl⁻)等可迁移离子含量压到极低水平,则是防止高温电场下离子向介质层扩散的前提。从我们协助半导体设备厂做失效复盘的经验来看,真空馈通与加热盘引线腔的返工,一大半不是胶体本体耐温不够,而是陶瓷与金属法兰内壁残留了机加工脱模剂,或者窄缝灌封时没排净底部的微气泡,导致上机抽真空升温后界面直接脱开。把等离子清洗预处理、单组份低粘度窄缝渗透与阶梯升温固化绑定成标准 SOP,才能彻底杜绝这类隐患。
极端能源开采与高温电化学装置
油气勘探向万米特深井、页岩气水平井与干热岩地热井推进后,井下随钻测井仪器(MWD/LWD)、定向钻井旋转导向模块与井下大功率电机面临的是高温、超高静水压与强振动的极限叠加。常规油井井底温度不过 120 °C 至 150 °C,而超深井与地热井的井底环境温度普遍高达 175 °C 至 200 °C,极端井段甚至逼近 250 °C,伴随的泥浆静水压力更是高达 150 至 200 MPa。
在这种环境下,保护精密测斜仪、MEMS 陀螺仪、高压电源模块与连接器的灌封层,首先不能跨过玻璃化转变温度(Tg)。如果选用的灌封胶 Tg 只有 150 °C,下井到了 200 °C 井底,胶体就会从坚硬的玻璃态退化为高弹橡胶态,储能模量跌落一两个数量级,在 200 MPa 静水压挤压下发生严重的体积蠕变,把内部电容、晶振和微焊点直接挤坏。因此, 200 °C 级井下电子舱的灌封材料, Tg 必须留足安全裕度并站稳在 250 °C 乃至 300 °C 以上。此外,钻具每次起钻和下钻,仪器都要经历一次从地表环境温度到 200 °C 井底的完整冷热循环,同时还要防范井下含硫化氢(H₂S)酸性钻井液的高压渗透。峻茂针对深井仪器开发的单组份高致密灌封方案,凭借 ≥300 °C 的高 Tg 与无空洞微米级渗透能力,在抗住百兆帕级高压蠕变的同时,也广泛用于 600 °C 至 800 °C 固体氧化物燃料电池(SOFC/SOEC)近场 400 °C 温区的流速与温度传感探头灌封,以及工业锅炉辐射区监测仪表的长期防粉化包封。
SiC 功率模块的高压灌封
随着新能源汽车 800V/1000V 高压架构、1500V 光伏逆变器、储能变流器(PCS)与高压直流固态变压器的普及,碳化硅(SiC)MOSFET 模块的阻断电压普遍推高到了 1200V 至 3300V,芯片极限工作结温也突破了 175 °C 乃至 200 °C 以上。
在这类高功率密度模块里,传统的有机硅凝胶(Silicone Gel)软灌封路线正面临严峻挑战。硅凝胶虽然内应力低,但机械锁固力极弱、耐温上限大多卡在 180 °C 到 200 °C,且导热系数通常只有 0.2 W/m·K 左右;更致命的是,在 −40 °C 至 125 °C 乃至更宽温域的冷热冲击下,常规硅凝胶填充模块往往撑不过 250 次循环就会出现凝胶内部撕裂或界面气隙,而高交联、低 CTE 的改性刚性灌封体系则能稳定跑过 3000 次冷热冲击。
当碳化硅模块以高达 20 kV/μs 甚至更陡的电压变化率(dv/dt)高频开关时,直接覆铜陶瓷基板(DBC/AMB)铜箔边缘、铜母排折弯处与散热底板之间会产生极强的局部电场集中。如果灌封胶内部残留有微米级气孔,或者胶体与 DBC 基板边缘发生微脱粘,气隙处的介电常数远低于胶体本体,电场强度会瞬间倍增并优先触发局部放电(Partial Discharge)。长期局放产生的高能电子轰击与臭氧侵蚀,会像白蚁一样逐步掏空绝缘层,最终酿成绝缘击穿。
峻茂针对高压 SiC 模块与高压高频磁性元件的灌封逻辑非常明确:用 ≥300 °C 的高 Tg 刚性骨架锁住高温结区,把 Tg 以下的 CTE 压到与铜母排和陶瓷基板接近的 8 至 25 ppm/°C 区间以消除界面剥离,再依靠 3000 mPa·s 的单组份低粘度流体配合真空脱泡,做出零气孔的高致密包封层。在 1200V 平台无空洞标准试样上,该体系的局部放电起始电压(PDIV)实测可达 5 kV 量级,历经 300 °C/48 小时高温老化后 PDIV 保持率依然高于 90%;即便叠加 20 kV/μs 的陡脉冲高频应力,局放起始电压的衰减幅度也能严控在 15% 以内。
高压电驱与高功率密度执行器的灌封
无论是新能源汽车的 800V 扁线驱动电机、航空电动推进电机,还是人形机器人(具身智能)里的无框力矩电机与一体化高功率密度关节执行器,设计趋势都在把更高的电流密度塞进更狭小的封闭铁芯槽内。封闭式关节电机与高密度电驱往往没有内部强迫风冷通道,绕组铜损产生的大量焦耳热如果排不出去,绝缘漆包线与磁钢就会因过热退磁或烧毁。用 2.5 W/m·K 的导热灌封胶彻底填满定子槽内匝间与绕组端部的空气隙(空气导热仅 0.026 W/m·K),能把绕组到机壳的接触热阻降下几个数量级,大幅提升电机的持续扭矩输出上限。
变频器输出的数万赫兹高频脉冲电压会在电机首匝绕组上产生严重的电压过冲,灌封胶必须具备极高的耐电晕与局部放电抑制能力,且不能留有任何槽内浸润死角。从我们经手的大量无框力矩电机与油冷扁线定子案例来看,最容易开裂的位置几乎都在绕组端部铜线伸出硅钢片槽口的拐角处。这是因为铜线、硅钢片与机壳铝合金的热膨胀系数各不相同,胶体如果固化收缩率大或者 CTE 太高,跑几轮冷热冲击就会在端部拐角处拉出环向裂纹。峻茂通过定制与铜线、硅钢片匹配的 12 至 18 ppm/°C 级低 CTE 配方,将高温体积收缩率压在 5% 以内,并同步通过自动变速箱油(ATF)、水冷液浸泡与高频脉冲耐压测试,让定子灌封件在油冷、水冷与高振工况下长期稳住绝缘与导热。
热固化灌封制程 SOP
再好的灌封材料,如果产线脱泡与升温固化制度乱来,做出来的产品照样全是气孔和裂纹。峻茂单组份耐高温灌封胶利用潜伏性热激发机制,省去了双组份混胶设备维护、动态混合头清洗与操作时间(Pot Life)报废的麻烦。
界面预处理: 灌封胶对壳体内壁的粘接力,决定了冷热循环时会不会出现边缘脱壳并诱发爬电。灌封前必须彻底清除金属壳体、铜排及陶瓷基板表面的冲压油污、助焊剂残留与氧化皮;对于高可靠密封件,强烈建议在灌封前增加一道大气等离子(Plasma)表面活化或微喷砂粗化处理,将基材表面能拉高,为胶液提供充足的微观机械咬合点与化学键合位点。
高温激发固化: 将灌封完毕的器件推入恒温烘箱,典型制度为 150 °C/30 min,胶体内部的特种网络在此阶段完成深层交联与致密化重构,冷却后即具备 400 °C 服役能力。具体固化温度与时间应依据器件热容与腔体深度制定工艺指导书,深腔体与厚胶层建议延长保温时间以保证固化度。
受控注胶: 虽然单组份胶省去了现场搅拌混胶,但运输颠簸与倒料过程仍可能带入少量游离气泡,而复杂器件的插针底部与线包深处更是藏气死角。标准做法是在点胶或注胶后,将灌封件放入真空箱内抽真空至 −0.095 MPa 左右保持短时脱泡,利用负压把窄缝底部最容易演变成灌封空洞的微气泡彻底拔出来,破泡后再恢复常压让 3000 mPa·s 的胶液依靠压差自然回填压实。注意灌封完毕至完全固化前,半成品严禁暴露在高湿水汽环境中,防止未交联界面吸附水分子。
底层工程网络
界面封装材料的物理极限,往往直接决定探测系统与功率系统的生命周期。逾越 300 °C 的碳化红线、并在 400 °C 以上维持长期绝缘与沸水级密封,考验的是高分子网络抗热氧降解能力的底层极限,配方改良本身解决不了。与此同时,高压功率架构与半导体设备的高真空腔体,正在把高压绝缘与局放抑制叠加到同一层胶体上。对正经历热管理与高压架构升级的行业而言,耐高温灌封胶的价值最终取决于验收口径能否闭合到灌封件本身,单点参数亮眼与否只是入场条件。
峻茂新材料长期在界面科学这一层做材料。围绕耐温、绝缘、密封与导热四条方向,峻茂已建立覆盖宽温域、兼顾微米级渗透与高粘填充的灌封矩阵, 400 °C 老化后的强度保持率、300 °C 高温下的动态体积电阻、破坏性密封验证,每一项数据都是高阶制造可推导的严谨工程思维。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
市面宣称耐高温的灌封胶很多,选型阶段怎么快速排除掉撑不住的?
别只看参数表,先做高温绝缘加沸水密封的组合实测。把胶样灌封进带电极的测试件并完成固化,先放进 400 °C 烘箱连续烘烤 24 小时,冷却后测量体积电阻并与常温值比对,再整体投入 100 °C 沸水连续水煮 8 小时。胶体出现发白、溶胀、开裂,或体积电阻跌破一个量级,都说明网络在高温下已经疏松、吸湿通道贯通,做不了真实工况。更严谨的做法是补一条体积电阻随温度变化的扫描曲线:抗碳化体系在 300 °C 附近仍能保持电阻量级,靠碳链骨架硬撑的体系会在热氧降解启动后出现数量级级别的断崖,断崖位置由主链键能与抗氧化结构决定,与 Tg 高低没有直接关系。
灌封胶固化后出现开裂、空洞或界面剥离,现场应该怎么排查?
先看裂纹和空洞的位置,再落到配方。胶体中央的贯穿裂,多半来自固化收缩与放热过大,大体积灌封尤其常见;壳体与胶体的界面开裂,优先查粘接不足与 CTE 失配;金属尖角附近的裂纹,问题出在应力集中。空洞的源头更靠前:混胶卷气、灌封前没有真空脱泡、粘度过高填不满窄缝、升温太快让表层先结皮,把内部气体封在里面。我们的做法是把脱泡前置到灌封之前,短时抽真空到 −0.095 MPa 量级,再配合低初始粘度与受控升温曲线。深腔体和多层嵌件上,单组份体系省掉了现场混胶这一环,气泡来源本身就少一半。
单组份设计除了操作方便,在工程上还有哪些实打实的好处?
单组份设计消除的是配比误差与混胶气泡这两类最难追溯的失效源。双组份体系在计量与静态混合环节极易卷入宏观气泡,而气泡在高压工况下是击穿的起始点,同时体系受操作时间(Pot Life)约束,批次一致性依赖操作纪律。峻茂单组份体系在常温下呈 3000 mPa·s 的均一高密度流体,即开即用、无配比误差导致的部分不固化风险,可稳定适配全自动微量点胶、真空灌封与压力浸渍产线,尤其在深腔体与多层嵌件的连续作业中,单组份的固化度可重复性明显优于现场混胶。
相变重构是怎么避开高温碳化导电的?要靠哪些数据来验?
常规碳链高分子的失效来自主链热氧降解并析出无定形碳,碳是良导体,绝缘层因此在高温下变成导电通路。相变重构的思路是在热激活阶段驱动网络原位致密化,以高交联刚性骨架与高体积占比的无机相阻隔氧扩散路径,把降解速率压到服役寿命之外。验证不看单一标称温度,而看三条曲线:热重分析(TGA)的分解温度与热失重台阶、体积电阻随温度的扫描、以及高温长期老化后的剪切强度保持率。峻茂该体系在 300 °C/48h 后体积电阻维持 1.3×10¹⁰ Ω(按 GB/T 31838.2 测试), 400 °C/360h 热老化后剪切强度保持率 96%,两项数据分别对应电气与力学两条失效路径。
面向 SiC 功率模块与 800V HVDC 固态变压器的灌封,选型应锁定哪些指标?
这类界面把高压绝缘、热机械缓冲与局放抑制叠加在同一层胶体上,指标必须成组评估。首先是局部放电起始电压(PDIV)与耐电痕能力,按 IEC 60270 与 IEC 60112 对照,高压母排与散热基板之间的局部电场集中是局放与爬电的源头;其次是热冲击与温度循环寿命,环氧树脂灌封体系在 −40 °C 至 125 °C 冷热冲击下可承受三千次以上,而常规硅凝胶填充通常不足二百五十次;第三是 Tg 以下的低热膨胀系数(CTE)与低固化收缩率,用于降低对直接覆铜陶瓷基板(DBC)与铜母排的热机械应力;最后是无空洞与低离子含量,空洞与可迁移离子分别对应局放起始与电化学迁移。
在高温高压电子舱的灌封中,为什么 Tg 与静水压要最先看?
井底温度与静水压力是同步上升的。常规井的井底温度在 100 °C 至 150 °C,而深井、超深井与地热井的井底温度普遍达到 175 °C 至 200 °C,极端工况可逼近 250 °C,静水压力随深度从数十兆帕升至 200 MPa 量级。胶体若在服役温度下越过玻璃化转变温度(Tg),模量骤降会导致蠕变与锚固失效,因此 Tg 必须高于最高井底温度并留出裕量, 200 °C 级井底工况对应的 Tg 通常要落在 250 °C 以上。同时,酸性气藏中的 H₂S 与 CO₂ 会在高温高压下渗入网络并攻击金属引线,致密无空洞的结构是抗渗透的前提。灌封件在每次起下钻中经历一次从地面温度到井底温度的完整循环,冷热循环疲劳因此与热老化同等重要。
