高导热胶怎么选?导热系数测试口径、BLT 胶层厚度到 100 W/cm² 级散热界面胶粘剂设计
峻茂新材料面向增压系统功率电子、储能变流器、数据中心服务器电源与 GaN 射频功放的高导热胶选型工程逻辑
摘要 (Abstract)

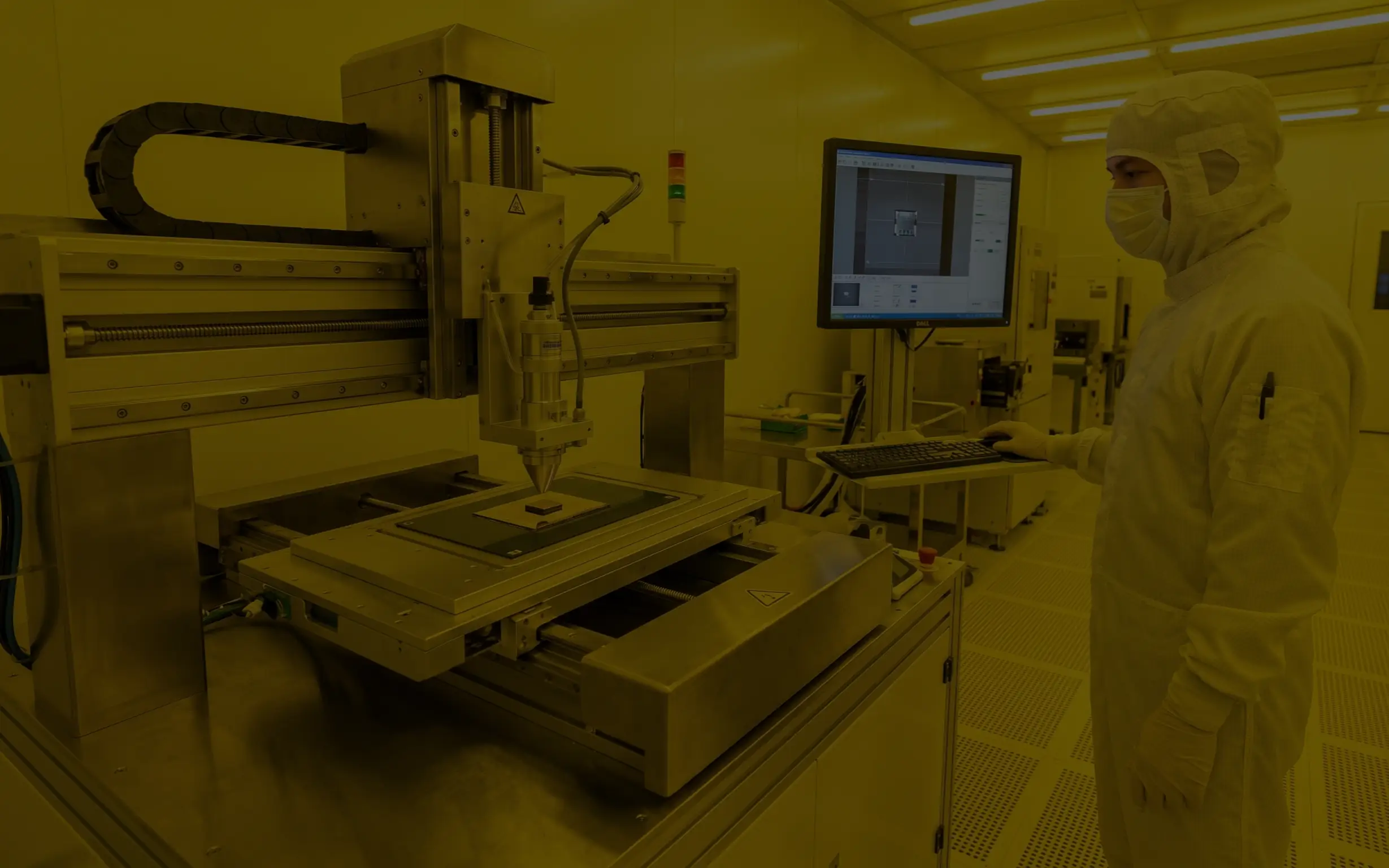

在高端封装体系中,热流从结区出来,要依次穿过固晶层、导热界面材料、均热件与散热器,这条链上任何一段界面失控,上游材料再高的导热系数都会被抵消。
导热系数的读数为什么对不上,是该先弄清楚的一件事。同一配方在稳态热流法与激光闪射法下能差出两三倍,差异来自方法口径,不必然来自配方。把应用端按热流密度排开,界面材料要兑付的条件会逐级加码:增压系统功率电子与电动增压单元贴着排气侧,储能变流器与光伏逆变器功率模组要兼管高压绝缘,数据中心服务器电源把磁元件热点和十年服役压在同一层界面上, GaN 射频功放与有源天线单元则把器件级热流推到 100 W/cm² 以上。峻茂新材料的导热档位覆盖 2 至 60 W/m·K 的定制区间,键合层收敛到 20 μm 量级时界面热阻可压至 0.05 °C·cm²/W 以内,同时保持结构粘接强度,在 −70 至 450 °C 温区内兼顾结构级剪切强度与长期热稳定性;文章末尾也把视线推到声子尺度,从六方氮化硼取向网络到立方砷化硼,交代这条曲线还能往上走多远。
核心参数对比
下表对比峻茂高导热体系与行业常规导热胶的关键性能,测试标准栏为峻茂送样数据的验收口径:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 导热档位覆盖区间 | 2-60 W/m·K(定制档) | 1-3 W/m·K | ASTM E1461 |
| 界面热阻(20-25 μm 键合层,同压力口径) | ≤0.05 °C·cm²/W | 0.15-0.5 °C·cm²/W | ASTM D5470 |
| 结构级剪切强度 | 22-36 MPa | 5-10 MPa | GB/T 7124 |
| 超低 CTE 定制档 | ≤8 ppm/°C | 40-80 ppm/°C | TMA |
| 冷热循环 1000 次后界面热阻漂移 | ≤5% | 高于 30% | JESD22-A104 |
| 长期服役温区(分型号) | −70 至 450 °C | −40 至 150 °C | 长期热老化 |
| 可迁移离子含量 | ≤5 ppm | 30-100 ppm | IC 离子色谱 |
| 体积电阻率(绝缘导热档) | ≥10¹⁵ Ω·cm | 10¹² Ω·cm | ASTM D257 |
| 导热填料体积占比 | 高于 75% | 40-55% | 灰分法测定 |
| 可凝挥发物(CVCM,低释气档) | ≤0.01% | 0.05-0.3% | ASTM E595 |
热流密度分级:高导热胶的区别
结温预算由三样东西共同决定:热流密度、可用散热面积与界面热阻。导热系数只有在键合层厚度与接触状态被管住之后才有意义,而现场最先失控的,恰恰是后两项。
在整条散热链里,空气才是真正的热障。两块抛光到镜面的金属压在一起,实际接触面积常常不足名义面积的一成,其余空隙由空气填着,而空气的导热系数只有 0.024 W/m·K。导热界面材料(Thermal Interface Material, TIM)的头等任务从来不是导热,而是把空气赶出去、把微观峰谷填平,给热流铺一条连续通路。
客户问得最多的一个问题是:导热硅脂、导热垫片、导热凝胶和导热灌封胶,这几种到底该用哪个。它们各自解决一段问题。导热硅脂能填得很薄,热阻低,却没有粘接强度,长期高温下还会泵出(pump-out)与干化(dry-out);导热垫片靠压缩回弹维持接触,装配公差与粗糙表面都吃得下,但存在最小厚度限制,微米级薄界面压不下去;导热凝胶介于两者之间,应力低、可返修,同样没有结构支撑;相变材料在达到相变温度后贴合度很好,可一旦工况越过它的温区,这层优势就不复存在。当 20 μm 级键合层与结构锁定同时进入要求清单,这几种形态都会让位给可固化的结构型导热胶。它只有几十微米厚,却在结到环境的热阻预算里占去相当一段。
把应用端按热流密度排开,界面材料要兑付的约束会逐级加码:
| 应用端 | 典型热流密度 | 主导失效模式 |
|---|---|---|
| 数据中心服务器电源与通信设备功率级 | 10-50 W/cm² | 磁元件与绕组热点、绝缘长期老化 |
| 增压系统电子执行器与集成式逆变器 | 20-100 W/cm² | 执行器热漂移、机油溶胀与界面分层 |
| 储能变流器与光伏逆变器功率模组 | 50-150 W/cm² | 结温漂移、灌封层开裂与绝缘劣化 |
| GaN 射频功放与有源天线单元 | 100-500 W/cm² | 局部热点、增益压缩与寿命衰减 |
| IGBT/SiC 功率模块与车规功率电子 | 150-500 W/cm² | 功率循环下的界面疲劳与焊层空洞扩展 |
| 高功率激光芯片与算力裸片 | 高于 1000 W/cm² | 热滚降、波长漂移与瞬态热失控 |
分级的工程含义很直接:热流密度每上一个量级,界面材料要同时满足的条件就多一项。低热流密度场景里,低热阻与工艺宽容度足以撑起寿命;过了 150 W/cm², CTE 匹配与结构强度升格为并行条件;再往上,长期热稳定性、释气与离子洁净度会一起进入核对清单。只对比导热系数的选型,等于清单第一行还没写完就交了卷。
导热系数的测试口径:同一配方为什么能给出三个数值
研发工程师在评测多款高导热胶样品时,常会遇到一个困惑:标称 10 W/m·K 的甲供应商样品,装机实测温升反而比标称 6 W/m·K 的乙供应商样品高出好几度。把双方送检第三方实验室的原始报告调出来核对,往往会发现双方不仅测试标准不同,连制样厚度与加载压力都完全不在一个频道上。
目前行业内测定导热胶与导热界面材料传热性能的四大主流标准,底层物理模型截然不同:
稳态热流法(ASTM D5470) 把样品夹在可控温热板与冷板之间,建立一维稳态热流场,由热电偶阵列采集温度梯度,直接输出热阻抗,单位为 K·cm²/W 或 °C·cm²/W。对非均质材料,标准要求报告表观导热系数而非本征导热系数,因为测得的值已经包含上下两个界面的接触热阻,并与测试压力、键合层厚度强相关。现行版本为 ASTM D5470-17(2024),适用范围限定在电绝缘材料,导电型导热胶要另择口径。它的工程价值在于最接近真实装配状态,数据也因此最保守。
激光闪射法(ASTM E1461) 用能量脉冲辐照薄试样前表面,记录后表面温升曲线,输出的是热扩散系数,再经 k = α·ρ·Cp 换算成导热系数。它只表征材料本体的传热能力,不含界面接触热阻,读数因此系统性高于稳态法;同时该方法不适合膏状与软质可压缩材料,软质界面材料需要压制成型后再测。
护热式热流计(ASTM E1530) 在测量区外侧增设保护加热器,压低横向热损,精度更高,读数通常还要再高一档。瞬态平面热源(ISO 22007-2:2022) 与 热线法(GB/T 10297) 属于补充手段,前者适合各向异性材料的轴向与径向分离测量,后者适用范围限定在 2 W/m·K 以下,标准本身也写明其不用于鉴定与仲裁。
在我们的应用实验室里,做过大量不同胶层厚度(BLT)的对比验证:同一支高导热结构胶,当压合胶层厚度从 100 μm 收敛到 25 μm 时,总热阻抗能够下降 60% 以上,这个降幅远超单纯把配方的体相导热系数翻一倍所能带来的收益。反过来,如果为了追求极薄胶层而盲目加大压合压力,一旦目标厚度逼近最大导热填料颗粒的粒径极限(例如大粒径球形氧化铝或氮化铝微粉被硬生生卡在微米级缝隙里),大颗粒会把基材顶起,不仅压不薄,还会造成局部应力集中、芯片暗裂以及树脂浸润不良导致的界面气孔,接触热阻反而急剧恶化。不过大部分常规导热粘接胶在压薄后就会丧失剪切强度,这又是另一个难题。目前峻茂 5 W 导热粘接胶在压薄至 20 μm 后,仍保持 10 MPa 以上的剪切强度,在结构强度与热阻之间取得最大收益。
为了让热设计仿真数据与量产实测温升严丝合缝,峻茂新材料在开发导热胶时,坚持研究三重维度:第一是采用 ASTM E1461 测定的材料体相本征导热系数;第二是基于 ASTM D5470 在客户指定的压合压力与 25 μm 级目标 BLT 下实测的界面热阻抗曲线;第三是配合客户在真实功率器件上按照 JEDEC JESD51-14-2010(针对碳化硅分立器件则结合 T/CASAS 016-2022 规范)开展瞬态双界面法测试,明确锁死器件的结壳热阻(RθJC)。
峻茂高值热流界面的材料方案
GaN 射频功放与有源天线单元
射频微波功放芯片的发热特征是典型的“总量不大、面积极小、热流极高”。一颗氮化镓高电子迁移率晶体管(GaN HEMT)在工作时,热量高度集中在这几微米宽的栅指(Gate Finger)沟道下方,局部热流密度轻松突破 100 W/cm²,峰值区域甚至逼近 kW/cm² 量级,而为了保障射频线性度与平均无故障时间(MTBF),沟道结温红线通常被死死卡在 150 °C 至 175 °C 以内。算下来,留给芯片载体、热沉与壳体之间那层导热粘接界面的热阻预算往往只有零点几 K/W。
拆解射频功放的近结传热路径可以发现,热瓶颈正在从芯片内部向封装装配界面转移。在器件内部,主流路线采用热导率达 400 至 490 W/m·K 的碳化硅衬底(GaN-on-SiC)替代传统硅衬底,高集成相控阵 T/R 组件则搭配 170 至 200 W/m·K 的氮化铝(AlN)陶瓷基板,或者使用铜钼(CuMo)、铜钨(CuW)合金载体来兼顾横向均热与热膨胀匹配;面向更高频段的前沿功放已经开始导入单晶金刚石热沉(GaN-on-Diamond),利用金刚石 1000 至 2000 W/m·K 的极高热导率迅速摊平栅指热点。当衬底与载体的传热能力被拉满之后,载体与金属腔体、功放模块与冷板之间的粘接层一旦热阻偏高,就会形成明显的“热坝效应”。
基站系统架构的演进把这一矛盾推得更紧。Massive MIMO 通信基站有源天线单元(AAU)从 64T64R 走向 128T128R 乃至更高密度的超大阵列,单站功耗跨入 1.2 至 3.5 kW 区间,吹胀板与微通道冷板逐步取代传统自然散热齿片,将外部散热器热阻压低了近八成。外部散热越强,封装内部粘接层的热阻占比就越突出。与此同时,通信塔顶常年暴露在烈日暴晒、极寒、高湿与沿海盐雾环境中,射频腔体内部的粘接点胶缝隙极窄,既不能有小分子挥发物污染微波电路,又要在 −40 至 105 °C 的数千次温度循环里不发生微裂纹。
峻茂面向这一工况的定制档以 40 与 60 W/m·K 覆盖功率管与热沉、壳体之间的粘接与灌封需求, CTE 可压到 20 ppm/°C,可迁移离子含量低于 5 ppm,剪切强度维持在 30 MPa 以上。单组份热固化体系免去混胶环节,批次一致性更适合射频腔体的窄缝点胶与保型要求。
增压系统功率电子与执行器界面
紧邻涡轮与排气侧的电子模块,长期工作在 150 至 200 °C,直接贴附壳体的位置可达 200 至 400 °C。界面材料要同时通过高温、机油溶胀、冷却液侵蚀与高频振动四项考核。
增压系统的电子化,把这条界面的难度整体推高了一级。涡轮与电动增压单元上的电子执行器、集成式逆变器、燃料电池电动空压机控制器与无油离心压缩机的驱动模块,通常装在距排气歧管与涡轮壳体 100 至 300 mm 的范围内,汽油机满负荷工况下金属表面温度落在 150 至 200 °C;控制器本体持续 120 至 150 °C,单模块功耗 5 至 15 W,散热路径不畅时元件结温可到 160 至 180 °C。冷启动到满负荷的温度跃变在几分钟内完成,一个气候年里积累的热循环超过 100 次。
可靠性的分母也在扩大。电动增压的高速电机转速超过 150,000 rpm,燃料电池电动空压机按 25,000 小时寿命与 100 万次以上启停循环设计,无油离心压缩机进入数据中心液冷与商用空调链路后,要求的是无维护运行。界面一旦分层,先表现为热阻上升与效率衰减,随后放大成整个增压或压缩单元的功耗损失。
化学与机械载荷还同时存在。机油与变速箱油会向聚合物网络扩散,造成烃类溶胀、体积上升与模量下降;冷却液中的乙二醇水溶液在 80 至 105 °C 下会从界面一侧快速渗透;燃油、制动液、盐雾与清洗剂进一步叠加。振动方面,机械紧固件在长期高频振动下会疲劳松弛,结构粘接反而更可靠,前提是胶层具备足够的剪切强度与延伸率。
材料要求因此收敛到四项:Tg 需 200 °C 以上并配合后固化,交联密度与芳香结构决定耐烃溶胀能力; CTE 落在 12 至 20 ppm/°C 以匹配铝壳体与印制板;剪切强度 30 MPa 以上以抵抗振动疲劳;绝缘与低离子含量保证高压驱动侧的长期安全。峻茂面向这类界面的专用环氧定制规格以 10 W/m·K 级导热系数与 200 °C 以上 Tg 交付, CTE 控制在 20 ppm/°C 以内,剪切强度 30 MPa 以上,通过 −55 至 200 °C 冷热循环、机油与冷却液浸泡、盐雾与双85 验证,并以单组份热固化适配既有产线节拍。
储能变流器(PCS)与集中式光伏逆变器功率模组
1500 V 母线、3 MW 级单机与液冷架构成为大储标配之后,功率模组的散热界面要同时扛住高电压绝缘与长周期热循环两项约束。
大储 PCS 的功率等级在快速上移,单机从 2.5 MW 走到 3.15 与 3.5 MW,对标 6.25 MWh 电池舱的集中式方案已不鲜见,功率密度普遍提升 20% 至 40%,液冷散热从选配变成标配。公开的产品数据把收益量化得很清楚:液冷加顶出风的双散热架构把 IGBT 满载温度压低 10 至 16 °C,功率模组寿命提升约 25%;集成液冷板把系统热阻压到 0.1 K/W 以下;逆变侧导入 2000 V 耐压 SiC 器件后,晶片结温再降 5 至 10 °C。电压平台从 1500 V 向 1650 V 乃至 2000 V 演进之后,绝缘裕量与爬电距离要求同步上移。
这些数字指向同一条机制:散热器与冷板的能力越强,界面层分摊到的应力越高。模组底面与液冷板之间要同时承担热传导与电气隔离,低热阻与高绝缘缺一不可;户外柜体的 IP65 与 C5 防腐等级要求材料耐水解、耐盐雾;长期高频充放又让界面反复经历 −40 至 105 °C 的剪切循环。峻茂对应的方案是 2 至 11 W/m·K 的绝缘导热灌封与结构粘接体系,体积电阻率维持 10¹⁵ Ω·cm 量级,剪切强度 30 MPa 以上, CTE 落在 20 ppm/°C 量级, 1000 次冷热循环后界面热阻漂移控制在 5% 以内,双85 长周期老化后剪切保持率高于 90%。
AI 数据中心服务器电源与伺服驱动
服务器电源已经从机箱里的一颗电源模块,演化成机柜级供电架构,单柜功率从十几千瓦走向兆瓦级。界面材料要应对的是磁元件热点、绝缘老化与十年以上不中断服役。
电源代际的边界由能效与空间共同划定。早期金牌与白金级电源额定功率多在 1200 W 以下、整机效率低于 94%;钛金级数字电源把额定功率推到 1600 至 3200 W,并要求 50% 负载效率达到 96% 以上; 3200 至 5500 W 档位采用 N+N 与 N+M 冗余,并引入动态均流算法;机柜级集中供电架构则抛弃机箱内的分布式电源,改用 50 V 直流母排配送。能效门槛还在抬升, 80 PLUS 已新增红宝石级认证,对冗余电源在 50% 负载下的能效要求提升到 96.5%,功率因数需 0.96 以上。
供电架构的每一次换代,都把更多的热与绝缘约束压到界面层。ORv3 规范下, 50 V 母排把机柜功率推到 200 至 250 kW 附近;单相电源单元以 5.5 kW 起步,三相 12 kW 单元组成的电源架可输出 72 kW,四架并联即 288 kW。当机柜功率继续向 400 kW 以上推进, 50 V 母排的电流已不经济,业界的做法是把供电组件移出计算架,转为 800 VDC 直流母排与独立电源架(Power Rack),由电源单元、备用电池单元(BBU)与电容组单元共同承接兆瓦级负载,铜用量因此接近减半;贴近机柜的 800 VDC 电源侧柜(sidecar)单机已能做到 400 至 900 kW,母线电压与爬电距离要求随之整体上移。拓扑侧,交错图腾柱 PFC、三电平飞跨电容 PFC 与三相 LLC 成为主流,碳化硅与氮化镓器件稳定工作在 100 kHz 至 500 kHz 区间,磁性元件体积大幅缩减,代价是绕组与磁芯热点更集中,扁平变压器与集成磁件的散热几乎完全落到界面材料上。
材料要求随之变化。高频变压器、电感、PFC 与 DC-DC 砖的磁元件和功率器件需要导热绝缘灌封,导热系数覆盖 2 至 20 W/m·K,体积电阻率维持 10¹⁵ Ω·cm 量级以支撑高压母排与爬电距离要求,离子含量控制在 5 ppm 以内以避免高湿高压偏置下的电化学迁移,释气与 CTE 还需匹配铝壳与印制板。伺服驱动把要求再推高一步:母线电压从 400 V 走向 800 V,界面材料在导热之外还要承受高频 PWM 带来的局部放电应力。峻茂对应的体系以 2 至 20 W/m·K 的导热灌封与结构粘接覆盖磁元件、功率器件与母排固定,触变与粘度可调以适配点胶与印刷两种施胶方式。
大功率 COB 光源、车规级矩阵大灯与深紫外 UV-LED 模组
在半导体照明、车载 ADB 自适应矩阵大灯以及工业固化用深紫外(UV-LED)模组中,光电转换效率与器件寿命对结温极为敏感。工程界有一条经过无数次寿命试验验证的铁律:LED 芯片的真实工作结温每升高 10 °C,光衰速率就会成倍加快,模组的推算工作寿命近乎腰斩。
行业通行采用 IES LM-80-21 与 IES TM-21 两项标准来界定光电模组的寿命口径。LM-80-21 要求在 55 °C、85 °C 以及厂商自定义的壳温点(通常为 105 °C)下,持续点亮不少于 6000 小时、通常做到 10000 小时,记录光通量维持率与色度坐标漂移;随后再依据 TM-21 的阿伦尼乌斯模型外推出光通量衰减至初始值 70%(即 L70)的理论寿命。很多硬件工程师在选型灯珠时只看 LM-80 数据经 TM-21 外推出的几万小时寿命,却忽略了整机装灯后,铝基板或铜基板背面的导热胶如果热阻偏大,会导致实测壳温(Ts)比 LM-80 认证温度高出十几度,整灯寿命随之大打折扣。
热阻链同样清晰。结到外壳的热阻由封装工艺决定, COB 结构常见 2 至 5 °C/W;外壳到散热器的热阻由界面材料决定,典型值 0.1 至 0.5 °C/W;散热器到环境的热阻由结构决定。以 10 W 模组为例,总热阻落在 6 °C/W 量级,界面段占比看着不高,却是三段里最容易随时间劣化的一段;一旦分层或干化,它的热阻上升速度远快于另外两段。光电转换效率随结温上升而下降,荧光粉与封装体的劣化还会带来色温漂移,直接转化为照明项目的验收风险。
到了波长 265 nm 至 365 nm 的深紫外 UV-LED(用于光刻曝光、高速喷墨固化、医疗消杀)与激光大灯模组,考验更为严酷:UV-LED 的电光转换效率普遍偏低,输入电能的七成以上直接转化为高密度废热,热流密度堪比功率半导体;同时,封闭光学腔体内的石英透镜与反射杯对有机挥发物零容忍,任何微量硅油或小分子交联副产物挥发凝结在透镜表面,都会在高能紫外光子轰击下发生光化学黑化,彻底报废整个光学模组。峻茂新材料专为高端光学模组定制的 2 至 9 W/m·K 无硅、超低释气绝缘导热粘接胶,按 ASTM E595 测定的可凝挥发物(CVCM)控制在 0.01% 以下,兼具抗紫外线辐射与耐高温抗黄变特性,在铝基板、热电分离铜基板及氮化铝陶瓷基板上均可实现超薄胶层与高强度锁定。
声子尺度的材料学边界
量产配方决定当下的交付能力,声子尺度的材料极限决定这条曲线还能往上走多远。
六方氮化硼(h-BN)的吸引力,在于电绝缘与高导热的组合。它的面内热导率可达 300 至 400 W/m·K,同位素富集单晶还能推到 585 W/m·K,片层厚度方向却只有 2 至 10 W/m·K,各向异性跨越近两个数量级;叠加低介电常数与高温化学稳定性之后,天然适合高压绝缘界面。也正因如此,取向工艺才是价值所在:让片层边缘朝上、把高导热的基面转向厚度方向,才能在键合层里真正把热流打通。瓶颈来自两端:片层之间的范德华力导致团聚,需要共价或非共价改性配合分散工艺;垂直取向、冰模板造孔与三维打印骨架等取向路线,一部分仍在实验室阶段。行业已经在垂直取向的氮化硼骨架里把厚度方向热导率做进 5 至 12 W/m·K 区间,用微量还原氧化石墨烯把片层之间桥接起来的做法也在收敛工艺窗口。分散工艺同时决定了填充上限,成熟量产配方中的高填充仍以氧化铝体系为主。峻茂在这条方向上的技术路线,是垂直取向氮化硼网络叠加共价改性界面,先把厚度方向的通路做实,再沿工艺成熟度向下覆盖。
另一个更常出现在文献里的名字是立方砷化硼(c-BAs)。第一性原理计算给出 2000 W/m·K 以上的室温热导率;单晶实验把这一数字落到 1300 W/m·K 量级,同位素富集样品进一步做到 1500 W/m·K;纳秒无换能器时域热反射在近年报告突破 2000 W/m·K,并在同批样品上由传统时域热反射复核,其约 1/T² 的温度依赖指向四声子散射主导,为高阶声子散射理论提供了少见的实验验证。它的工程门槛同样清晰:硼的熔点超过 2000 °C,砷在 614 °C 就开始大量升华,化学气相输运的生长周期以周计,温度超过 920 °C 容易析出热力学更稳定的竞争相,声子平均自由程对杂质与点缺陷的压制极为敏感,大面积单晶与薄膜的规模化路径至今没有打开。以现有工艺条件衡量,它更适合作为界定声子输运上限的模型材料。同类突破并不止这一例:近期《Science》报道的单晶 θ 相氮化钽,把金属材料的室温热导率推到约 1100 W/m·K,接近铜的三倍,说明连金属侧的传输上限也在被重新画线。

跟踪并储备这些声子与电子尺度的前沿晶体材料,对峻茂新材料而言绝非纸面谈兵。当下一代超高功率密度芯片将热流推过 500 乃至 1000 W/cm² 时,传统氧化物与普通氮化物填料将触及物理上限;提前掌握高导热晶体的表面声子耦合机制、低缺陷界面改性技术以及高密度三维逾渗网络构建工艺,正是峻茂能够将量产定制高导热胶稳定推上 40 至 60 W/m·K 台阶的底层技术护城河。
选型速查:高导热界面材料对照口径
下表把前文机理压缩成一份可执行的核对清单,供工艺与研发工程师在评审阶段直接比对:
| 应用端 | 热流密度 | 主导失效模式 | 首要核对项 | 峻茂对应方向 |
|---|---|---|---|---|
| 增压系统功率电子与执行器 | 20-100 W/cm² | 执行器热漂移、机油溶胀分层 | Tg 200 °C 以上、CTE ≤20 ppm/°C、耐机油与冷却液 | 环氧导热定制规格 10 W/m·K 级,单组份热固化 |
| GaN 射频功放与有源天线单元 | 100-500 W/cm² | 局部热点、增益压缩 | 40 W/m·K 以上、CTE 低于 30 ppm/°C、低释气 | 高导热结构胶 40/60 W/m·K 定制档 |
| 储能变流器与光伏逆变器模组 | 50-150 W/cm² | 结温漂移、灌封层开裂 | 高绝缘、耐水解、双85 与盐雾验证 | 绝缘导热灌封与结构粘接 2-11 W/m·K |
| 数据中心服务器电源与伺服驱动 | 10-50 W/cm² | 磁元件热点、绝缘老化 | 体积电阻率 ≥10¹⁵ Ω·cm、低释气、CTE 匹配 | 导热灌封与结构粘接 2-20 W/m·K |
| 高功率 LED 与 UV-LED 模组 | 20-100 W/cm² | 光衰加速、色温漂移 | Rcs 0.1-0.5 °C/W、低 CVCM、耐黄变 | 绝缘导热档 2-9 W/m·K,低释气配方 |
| 大功率芯片与功率模组界面 | 高于 150 W/cm² | 界面疲劳、热阻漂移 | 界面热阻 ≤0.05 °C·cm²/W、循环后漂移 ≤5% | 结构型导热胶 2-60 W/m·K, CTE ≤8 ppm/°C 定制档 |
异质界面的传热极限
导热系数是材料的本征属性,界面热阻才是系统的工程属性。固态传热的本质,是晶格振动能量在非连续介质边界上的跨尺度输运。当高密度热流穿过半导体芯片、金属热沉与聚合物交织的异质界面,两侧晶格的声子态密度失配与无定形高分子链段的无序散射,共同划定了界面热导的物理上限。在微米尺度的受限空间内,单纯堆叠高导热填料往往受制于流变浸润极限与界面接触热阻的抬头;唯有将填料逾渗网络的拓扑取向、表界面声子桥接以及交联骨架的热机械模量协同耦合,才能在极薄胶层内建立低散射的连续传热通道,并抵御长周期热应力交变诱发的微区疲劳脱粘。峻茂新材料以 2 至 60 W/m·K 的导热档位、可复测的界面口径与前沿填料储备,为高功率密度电子系统提供留有余量的材料平台。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
同一款高导热胶,不同供应商给出的导热系数为什么对不上?
大概率是测试方法口径不同,而不是配方不同。稳态热流法(ASTM D5470)把上下两个界面的接触热阻一并计入,输出的是热阻抗与表观导热系数,数据偏保守;激光闪射法(ASTM E1461)只测本体热扩散系数,再用密度与比热换算,天然高于稳态法;护热式热流计(ASTM E1530)的读数通常还要更高一档。评审时应要求供应商标注方法、测试压力与键合层厚度,并在目标工况下复测界面热阻,峻茂交付时会同步提供本体值与界面热阻值两条口径。
导热系数达标,整机结温却仍然超标,问题一般出在哪里?
多出在界面而不是本体。常见三项:一是键合层厚度偏大,热阻随厚度线性放大,点胶量、压合压力与裸片平整度任一失控都会变厚;二是界面空洞或浸润不足,实际接触面积下降,热流被挤压到剩余区域形成热点;三是服役一段时间后界面滑移或分层,热阻呈非线性上升。排查顺序建议先做结壳热阻测试定位是哪一段界面,再用扫描声学显微镜与金相切片核对空洞与厚度,随后回到材料配方。
导热硅脂和导热垫片一直用得好好的,什么时候必须换成可固化的导热胶?
当工况同时要求耐高温、压薄胶层与结构固定时,形态就该换了。导热硅脂没有粘接强度,载体油在长期高温下流失、氧化,界面在温度循环里反复承受剪切迁移,会以泵出(pump-out)、干化(dry-out)与挤出(squeeze-out)三种形式退化,热阻随服役时间成倍上升;导热垫片靠装配压力与压缩回弹维持接触,长期高温压缩后回弹衰减,且存在最低厚度限制,微米级薄界面压不下去。只有可固化的结构型导热胶能把键合层厚度、CTE 与粘接强度同时锁住;反过来,界面可返修、压力充足、温升温和的场合,硅脂仍是成本更低的合理选择。
储能变流器与光伏逆变器的导热灌封,为什么要同时看离子含量与水解稳定性?
因为这类设备常年承受高湿、高盐雾与高电压偏置的叠加。游离的氯离子与钠离子在电场与水分共同作用下发生电化学迁移,绝缘电阻会在数百小时内跌掉数个数量级;基体若耐水解不足,界面脱粘与漏电流会同步出现。工程口径是双85(85 °C/85%RH)长周期老化后绝缘与剪切强度双指标不劣化,离子含量控制在 5 ppm 以内,并叠加中性盐雾验证,以适配 IP65 与 C5 防腐等级的户外柜体环境。
数据中心服务器电源的导热绝缘灌封,要求和普通电源有什么不同?
差别在服役强度与绝缘等级。机柜级供电把电源单元集中到 50 V 直流母排上,单相电源单元以 5.5 kW 起步,三相 12 kW 单元组成的电源架可输出 72 kW;机柜功率越过 400 kW 后母排电流不再经济,供电组件移出计算架,转为 800 VDC 直流母排与独立电源架,母线电压与爬电距离要求同步上移。灌封材料需要覆盖 2 至 20 W/m·K 的导热区间,体积电阻率维持 10¹⁵ Ω·cm 量级,离子含量控制在 5 ppm 以内,并支持十年以上不打开柜门的长期热老化与双85 验证。
六方氮化硼在绝缘高导热界面上的价值在哪里,为什么还没有大规模替代氧化铝?
价值在于电绝缘与高导热的组合。六方氮化硼面内热导率可达 300 至 400 W/m·K,厚度方向只有 2 至 10 W/m·K,还具备低介电常数与高温化学稳定性,天然适合高压绝缘界面。瓶颈来自两方面:片层之间的范德华力导致团聚,需要共价或非共价改性与分散工艺配合;取向工艺的规模化难度高,垂直取向、模板造孔与三维打印骨架目前多停留在实验室阶段。峻茂的判断是先在高价值小尺寸界面导入,再沿工艺成熟度向下覆盖。
导热胶的键合层厚度控制在多少合适,是不是压得越薄越好?
薄是方向,但不能脱离压力、流变与平整度单独追求。界面热阻等于体相导热项(厚度除以导热系数)与接触热阻项之和,厚度减半,体相项就减半;可当胶层被压到与填料粒径、表面粗糙度同一量级,接触热阻会反过来主导,甚至因为浸润不足与空洞而整体变差。工程上通常把 20 至 25 μm 作为高导热结构胶的收敛目标,并以目标压力下的实测界面热阻为准,而不是只盯厚度数字。
