芯片级导电银胶怎么选？固晶胶、无压烧结银与 AI 算力、车规 SiC、医疗影像的固晶界面工程
峻茂技术指南：参数只是起点，热、力、化学三条通道的耦合关系才是界面材料选型方法论的主线
摘要
固晶(Die Attach)这道工序，现场也叫芯片粘接、晶片贴装或者芯片贴装。它把裸片固定在引线框架、基板或者中介层上，同时要一口气交出三样东西：机械固定、电气互连，以及从结区往外走的热流通道。热从这里离开芯片，电流也要穿过它才到得了下一级互连。这一层的状态，直接写进器件的结温余量和长期可靠寿命。
在供应商目录里翻一圈，导电银胶、导电胶、固晶胶、芯片粘接胶、烧结银浆这些叫法会一起出现，指向的基本是同一类界面材料，差别只在固化机理与银含量。真正要先分清的，是这层材料靠树脂还是靠金属骨架载流导热：前者是环氧导电银胶，后者是烧结银。
室温下测出来的一段电阻率说明不了太多问题。导电网络越过玻璃化转变温度、挨过几千次功率循环和湿热偏置之后，界面应力和热流通道还能不能同时站住，才是拉开差距的地方。
到了 AI 算力异构集成、车规 SiC 功率模块、共封装光模块，以及高端医疗影像与精准介入这几条线上，封装里的界面数量成倍增加，每个界面分到的热阻预算和应力预算一起收窄。固晶材料的评价方式也跟着从单点参数变成一张证据矩阵：界面热阻、空洞率与键合层厚度(BLT)、玻璃化转变温度(Tg)、热膨胀系数(CTE)、固化收缩率、可迁移离子含量，加上循环后的剪切保持率，这几项要同时成立才算过关。
本文以峻茂新材料(SCITEO)的芯片级导电银胶与无压烧结银体系为基准，把这几个指标之间的耦合关系拆开，给出可以直接落到工艺窗口里的选型与验收方法，覆盖从算力封装到医疗影像与精准介入器械的界面约束。
核心参数对比
下表把峻茂芯片级导电银胶、无压烧结银体系与行业常规固晶材料放在一起对照:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 体积电阻率（芯片级环氧银胶） | 3×10⁻⁵ Ω·cm | 10⁻⁴ Ω·cm 量级 | ASTM D257 / ASTM D2739 |
| 体积电阻率（无压烧结银） | 3×10⁻⁶ Ω·cm | 不适用 | 四探针法 |

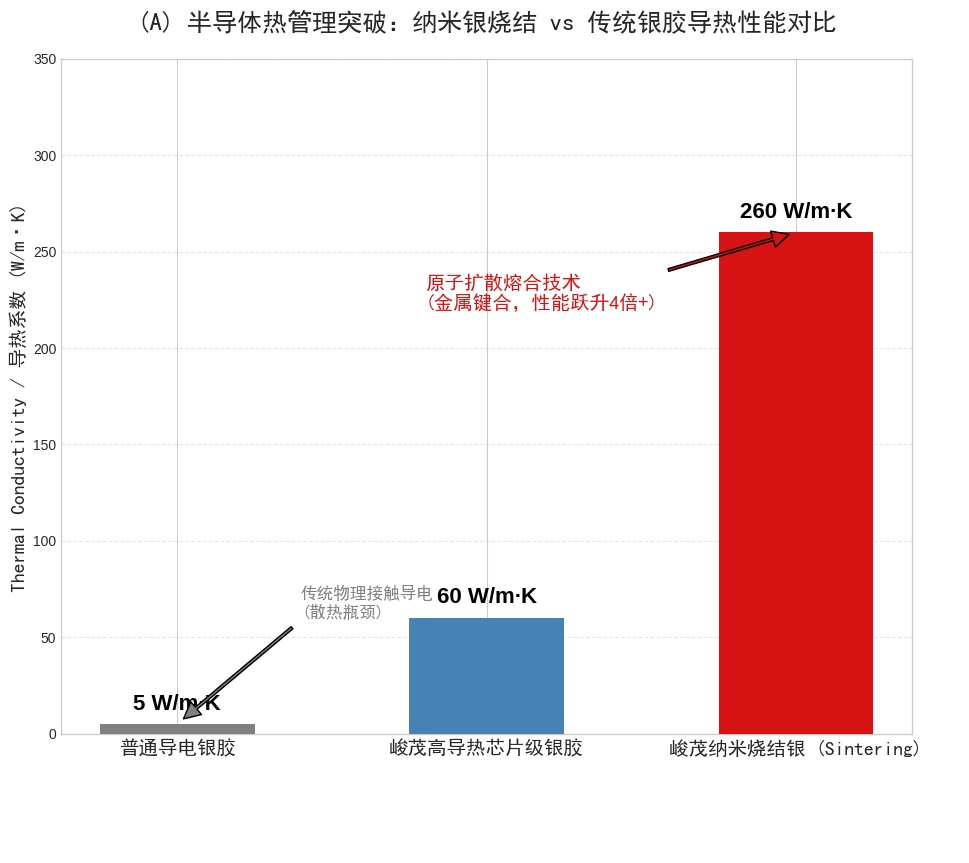

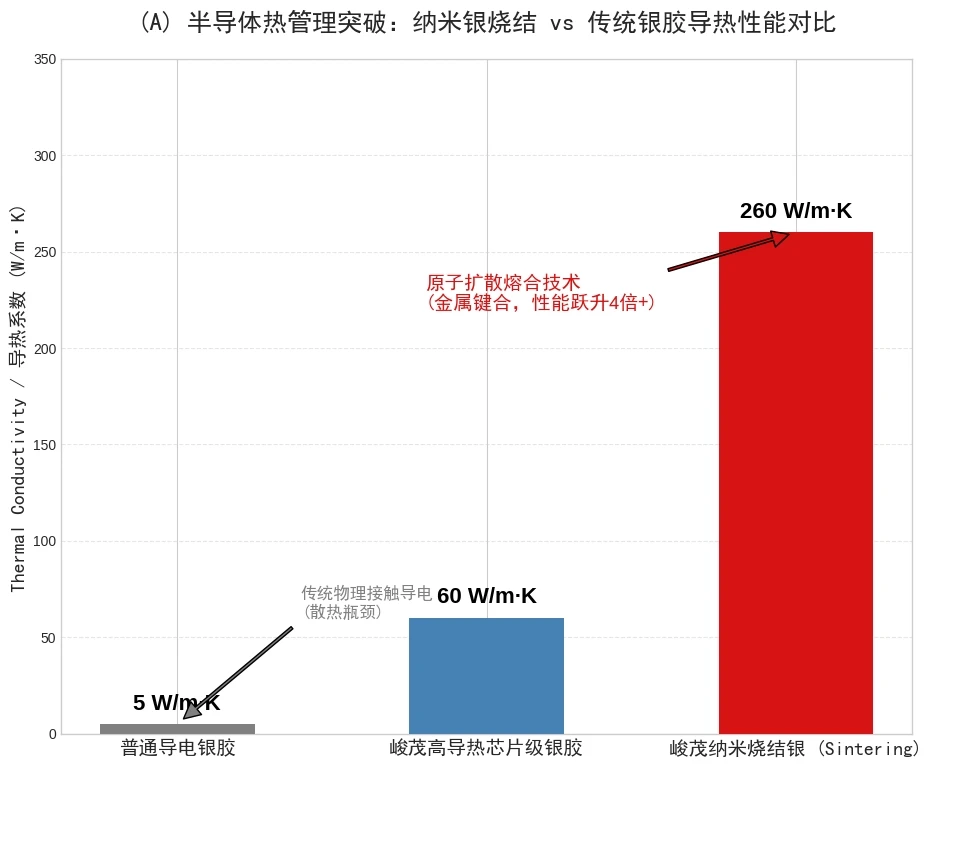

| 导热系数（芯片级环氧银胶） | 5-60 W/m·K | 1-5 W/m·K | ASTM D5470 |
| 导热系数（无压烧结银） | 160-280 W/m·K | 30-60 W/m·K（焊料层） | ASTM D5470 |
| Tg（玻璃化转变温度） | 110-195 °C | 80-120 °C | DMA / DSC |
| CTE（热膨胀系数） | 26 ppm/°C | 高于 50 ppm/°C | TMA |
| 剪切强度（镀金界面） | 19 MPa | 5-10 MPa | GB/T 7124 |
| 固晶界面空洞率 | <5%（车规 <2%） | 10-20% | C-SAM / X-Ray |
| 固化收缩率 | <0.3% | 1-3% | ISO 2577 |
| 可迁移离子（Na⁺/K⁺/Cl⁻） | <10 ppm | 高于 50 ppm | IC 离子色谱 |
| 温度循环后剪切保持率（−40 至 125 °C 循环 500 次） | 84% | 衰减明显 | JESD22-A104 |
固晶界面为什么决定良率
固晶层很少当场坏给你看。它更常见的失效方式是：热阻和界面应力在服役期里一点点劣化，直到某一天以结温漂移、界面分层或者开路的形式冒出来。所以判断一套固晶方案能不能用，要把热学、力学、化学三条通道摆在同一张表上核对，而不是挑一个最漂亮的指标。
把界面热阻拆成三个变量
热流从结区走到环境，要穿过一串界面：固晶层、裸片与顶盖之间的导热界面材料、均热盖与散热器之间的界面，再到散热器本体。大功率算力芯片整机允许的结到环境热阻预算通常只有 0.25-0.5 °C/W，留给固晶层的那一份，在填充环氧体系里是 1-5 °C/W，到了焊料与烧结体系降到 0.1-0.5 °C/W，两者差出将近一个数量级。
固晶层的热阻可以写成一个很朴素的关系：键合层厚度(BLT)除以导热系数与有效接触面积之积。三个变量一起决定一个结果，谁失控都会把材料本体的导热优势吃回去。我们在失效分析里见得最多的一种误判，是采购了一支标称导热系数更高的进口胶料，装到产线上结温反而更高。胶层偏厚，或者空洞偏多，账就在界面这一层被吃掉了。
所以验收要锁定目标压力与目标键合层厚度去复测热阻，再拉上 C-SAM 空洞率和循环后的热阻漂移一起判断，单看数据手册上的一个标称值没有意义。峻茂在 ASTM D5470 复测中反复见到，同一配方的导热系数会随测试压力与键合层厚度漂移，这条规律放在任何界面材料上都成立。
空洞率与键合层厚度的验收口径
空洞是固晶界面最直接的失效源。它本身不导热，热流被挤压到剩下的接触面上，局部电流密度和温度一起抬升。行业里的经验值是空洞面积每增加 10%，局部结温大约跟着抬 10%-15%，长期跑下去，电迁移与介质击穿都会被加速。空洞同时也是应力集中点，裂纹往往从空洞边缘起头，往界面里走。
放行线按应用分档。消费类和一般工业封装通常给到空洞面积占比 10% 以内，高可靠与车规模块收进 5%，军工和高功率模块按 MIL-STD-883 的思路压到 2%。检测主要靠扫描声学显微镜(C-SAM)加 X-Ray，亚表面空洞用肉眼是看不出来的，这也是固晶工序必须配无损检测的原因。
键合层厚度的控制同样绕不开。环氧固晶的键合层厚度通常落在 15-30 μm，焊料与烧结层能压到 10-25 μm。做得越薄热阻越低，代价是对点胶一致性、裸片平整度和压合均匀性的要求越高，薄过头还会把填料颗粒顶到界面上。峻茂用银粉级配配流变体系，把湿态胶量与胶点形貌的批次波动收窄，让键合层厚度在量产节拍下可以复现。
热机械可靠性：Tg、CTE 与剪切强度要成组验收
这三项指标单独看都不足以判断固晶层的服役寿命，任意一项失守，都会从另外两项上以失效的形式冒出来。硅的 CTE 约 2.6 ppm/°C、SiC 约 4.2 ppm/°C、氮化铝陶瓷约 4.5 ppm/°C、铜引线框架约 17 ppm/°C，固晶层夹在两种膨胀步调不同的材料之间，应力往哪边分，由它自己的模量和 CTE 决定。峻茂把这三项指标的同步达标当成配方约束，而不是丢到产线上让它们互相妥协。
固化收缩与界面残余应力
固晶胶固化会伴随体积收缩。收缩偏大，界面就留下残余拉应力，裸片角点和大面积裸片的边缘是最先萌生微裂纹的位置；收缩偏小，物理锚定不足，界面剪切强度又上不去。两头都要照顾，配方得同时交出低收缩和高锚定。
峻茂通过银粉级配的堆积密度(Packing Density)设计，把固化收缩率压在 0.3% 以下（按 ISO 2577 测试），同时保住高导电性（体积电阻率 3×10⁻⁵ Ω·cm，按 ASTM D257 与 ASTM D2739 测试）和高剪切强度。CTE 的控制同样落在配方本身：峻茂芯片级导电银胶把 CTE 控制在 26 ppm/°C（TMA 实测），让胶层的膨胀行为贴近半导体与陶瓷本体，从源头压低热机械残余应力，支撑大尺寸裸片(Bare Die)在 −40 至 125 °C 的交变中长期存活。
键合温度窗口里的模量支撑
引线键合(Wire Bonding)要把基板加热到 150-200 °C 并叠加超声能量。固晶胶如果在这个窗口里已经越过 Tg，胶层进到高弹态，储能模量明显下降，超声能量被胶层吸走，键合界面拿到的有效功率不够，表现出来就是键合拉力偏低、虚焊。

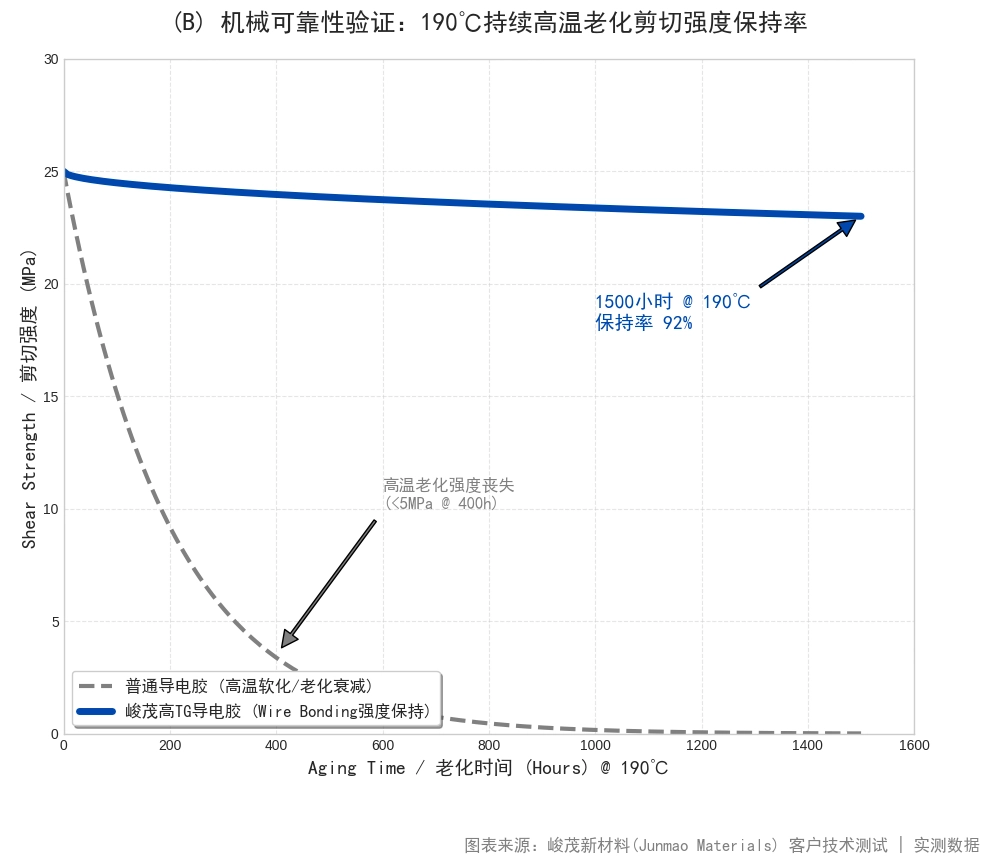

Tg 之下，树脂骨架是硬的，能把载荷撑住；越过 Tg，它开始变软、可流动，模量掉得很快。Tg 越高，模量维持刚性支撑的温度窗口就越宽。峻茂芯片级导电银胶提供 110-195 °C 的 Tg 档位，在键合温度窗口内保持高储能模量，给金线或铜线键合垫一块硬底；镀金界面剪切强度 19 MPa（按 GB/T 7124 测试），并在 −40 至 125 °C 的 500 次温度循环(TC500)后保持 84% 的剪切强度。大面积裸片上，剪切应力在胶层里呈梯度分布，边缘的集中度比中心高不少，这也是峻茂在配方里同步优化填料级配与界面偶联的原因。
烧结互连：无压银烧结与铜烧结的工艺边界
结温越过 200 °C、功率循环进入十万量级以后，聚合物基体的固晶胶就摸到材料上限了，烧结互连成为第二条主线。它的价值集中在一点：键合层不再依赖高分子基体载流导热，导热系数那个数字只是结果。
无压烧结的致密化路径与工艺窗口
烧结银不靠树脂承载导电路径，它让纳米银与亚微米银颗粒在 200-250 °C 的窗口里靠表面能驱动发生原子扩散，颗粒之间长出颈部连接，最终连成一片银骨架。烧结完成后，键合层的熔点回归银的本体熔点（约 961 °C），器件在高于任何焊料熔点的温度下仍能保住结构，导热系数能做到 160-280 W/m·K（按 ASTM D5470 测试），体积电阻率低到 3×10⁻⁶ Ω·cm（四探针法实测）。
工艺窗口正在快速分化。传统微米银烧结要靠 5-40 MPa 的辅助压力把孔隙压掉，设备投入和裸片应力一起往上走；纳米银与纳米微米混合粒径体系把窗口往低压方向拓，部分配方能在无压条件下靠阶梯升温完成致密化。阶梯升温不是可选项：先在 110-140 °C 保温 30-45 分钟，把有机载体和溶剂平稳赶出去，大尺寸功率裸片还要把这一段延长到 60 分钟，再升到峰值完成烧结。溶剂一旦在裸片中心先到沸点，排气就是爆沸式的，裸片正下方会留下一片密集微空洞。大面积裸片必须延长预干燥保温，原因就在这里。
剪切强度方面，无压烧结银在 200 °C 以上烧结后可以做到 25 MPa 以上，经冷热循环、双 85 与连续高温老化后稳定在 20-25 MPa 区间。峻茂对有压和无压两条路线都提供针对性配方，按裸片面积、产线压力能力与空洞率目标组合选型。
铜烧结的边界与结构演进
铜烧结接的是成本和电化学可靠性两条诉求。铜的原料成本明显低于银，从材料本征上就避开了银的电化学迁移与硫化腐蚀，代价落在烧结气氛的氧化控制上。新一代浆料把抗氧化能力做进配方，低压乃至空气中烧结开始变得可行。热机械一侧，烧结铜的屈服强度更高，与铜基板的 CTE 失配也更小，功率循环寿命比烧结银更长，所以常和双面冷却、铜夹这类结构搭着用。峻茂在银烧结之外同步布局抗氧化铜烧结浆料，把基板选型、气氛窗口与功率循环寿命放进同一张评估表。
高价值固晶界面
AI 算力异构集成：大尺寸裸片与面板级封装
封装尺寸放大之后，固晶层承受的剪切载荷随面积一起涨，翘曲从次要约束升成一阶约束，固晶方案的评估必须从材料级挪到封装级。
算力平台把单颗加速器的热设计功耗推到千瓦级，计算裸片、高带宽存储与中介层通过 Chiplet 方式重新组合，封装尺寸沿 5.5 倍光罩往更高倍率走。落到生产端，面板级封装(FOPLP)把载具从圆形晶圆换成 510 mm × 515 mm 级的矩形面板，有效面积约为 12 英寸晶圆的 4.5 倍，面积利用率从圆形晶圆的六成多推到 95% 以上，单次处理的芯片数是晶圆的数倍，再往上一档的 600 mm × 600 mm 面板也已经在设备端就位。界面数量成倍增加之后，留给每个界面的应力预算与热阻预算一起变薄。
混合键合(Hybrid Bonding)把裸片之间的互连密度推到每平方毫米万级，面对面键合约 1.4 万根信号/mm²，带硅通孔(TSV)的堆叠约 1500 根，键合节距已经从 9 μm 收进 6 μm, 3-4.5 μm 排在下一代路线里，研究端甚至做到了亚微米节距。它解决的是裸片与裸片之间的铜对铜直接连接；中介层与有机基板之间、base die 与载板之间，仍然要靠固晶层承担机械固定与热流导出，这一层替不掉。热预算同时收紧：混合键合的退火窗口落在 150-400 °C，固晶层必须赶在这之前完成固化，并在后续高温工序里不溢出、不脱气，键合层厚度在大面积裸片下还要控制在 25 μm 量级以内，把界面热阻压住。基板一侧的应对是玻璃芯基板与玻璃中介层，用更高的刚度与尺寸稳定性把大面积翘曲按下去。
峻茂面向这类大尺寸界面给的评估口径是三项联测：C-SAM 空洞率、目标键合层厚度下的界面热阻，以及封装级翘曲加冷热循环后的剪切保持率。三项同时达标，固晶方案才够格进量产评审。
车规 SiC 功率模块：结温与功率循环的双重约束
车规功率模块的固晶层要同时应付结温上移与功率循环累积，粘接强度之外，还要看模量保持和界面疲劳。
SiC 主驱逆变器把结温上限从硅基器件的 150 °C 推向 175-205 °C，头部厂商的新一代模块已经能在 205 °C 下运行。无铅焊料在这个区间接近熔点、蠕变很快，固晶层因此从焊料转向无压烧结银和高 Tg 导电银胶。CTE 失配在车规场景被放大：SiC 裸片约 4.2 ppm/°C，铜基板约 17 ppm/°C，每一次功率循环都会转成固晶层的往复剪切应力，应力吸收不掉，界面就萌生微裂纹，热阻跟着往上爬。基板一侧也在同步换挡, DBC（直接覆铜）陶瓷基板正被 AMB（活性金属钎焊）氮化硅基板逐步替代，后者的抗弯强度与铜层结合力更能扛功率循环。
验收口径由器件与模块标准一起划定：AEC-Q101 管分立器件的应力认证，模块级功率循环(PCsec)与温度循环(TC)管界面疲劳, JEDEC JESD22-A104 给出冷热循环的统一方法。峻茂把 Tg 110-195 °C 的玻璃态承载区间、26 ppm/°C 的低 CTE 与 19 MPa 的界面剪切强度作为一组并行指标交付，让固晶层在 −40 至 125 °C 的 TC500 之后仍保持 84% 的剪切强度，为车规功率模块的长期一致性垫一层可验证的界面基础。
共封装光学与激光芯片：热敏感界面的低空洞要求
共封装光学把高温热源和怕热的光子器件塞进同一个封装体。就算把激光源挪到外面，贴合界面的空洞与固化位移仍然是光学漂移的直接来源，固晶层必须在极低空洞和极低固化位移之间同时达标。
共封装光学(CPO)把光引擎与交换芯片集成到同一基板上，把电信号的传输路径从十几厘米压到毫米级，代价是热管理难度陡增。交换芯片功耗能到 750 W 量级，裸片尺寸约 25 mm × 25 mm，热流密度逼近 120 W/cm²，模块温度上限可到 105 °C 级；同一个封装体里的 InP 激光器工作温度上限通常只有 70 °C 量级，光子集成芯片(PIC)约 100 °C。越界就是波长漂移、功率衰减和寿命骤降，光模块的失效统计里，激光器相关失效长期占着主要比例。CPO 交换平台已经进入量产，速率沿 1.6T 与 3.2T 演进，近封装光学(NPO)与可插拔形态并行推进，对这一界面的要求只会更严。
产业界的直接回应是把激光源移出高热区。外置激光源(ELS)方案把激光器独立封装到前面板的 ELSFP 模块，再经保偏光纤把光送进封装内的光引擎；热量矛盾由此拆成两个界面：封装内是电芯片与光子集成芯片(EIC/PIC)的贴合, ELSFP 模块内是激光芯片与热电制冷器的贴合。两处界面的空洞与释气，都会在光路上被放大成漂移。
落到固晶层，能做的就是两件事。一件是把空洞压到最低：空洞把热流挤到剩下的接触面上，形成局部热点，再直接转成光学性能漂移与灾变性光学损伤(COD)风险。另一件是把固化位移压到最低：固化收缩会挪动芯片位置，扰动亚微米级的光路耦合。峻茂在这类界面上用低空洞点胶配方配低收缩固化体系，接上高导热导电通路，并按 ASTM E595 控制总质量损失与可凝挥发物，避免挥发物在光路和腔体表面冷凝。
高端医疗影像与精准介入：长寿命界面的洁净度与灭菌兼容
医疗设备把固晶界面的要求从导通能力抬到长期不漂移，器械一侧的灭菌、洁净与监管约束又叠了一层。
影像链的演进方向是模块化拼接。光子计数能谱 CT 与长轴 PET/CT 的探测器，把闪烁晶体阵列、光导、硅光电倍增管阵列与前端读出专用芯片压进同一个探测器模块，再沿轴向与周向拼成 30 cm 量级的探测面；商用飞行时间(TOF)PET 的符合时间分辨率已经压进 180-200 皮秒，前沿探测器研究做到 108 皮秒量级，晶体阵列的切割与拼缝进入亚毫米级，读出芯片也从通用单功能器件转向专用集成电路(ASIC)。像素尺度越小，位置和温度的偏移越会直接写进重建影像。固晶层在这里管三件事：把读出芯片的热量导出去，压住暗电流与增益漂移；在固化那一刻把晶体与光电阵列的对位锁住；在拼板尺度上维持平面度。一体式 PET/MR 还要求材料在强磁场环境里不引入磁痕量杂质。
精准介入一侧的代表是神经外科手术机器人与磁共振引导激光消融。立体定向类手术机器人把定位精度做到亚毫米级，靠红外光学追踪、机械臂与控制板卡在近无磁环境里协同工作，完成深部电极植入、活检与血肿排空等术式；配套的颅内深部电极、皮层电极与热凝电极属于侵入式器械，按第三类医疗器械管理，脑机接口方向也已经有了专门的分类界定与命名指导原则，材料侧的离子洁净度与释气因此同时受医院和监管两道门槛约束。磁共振引导激光消融系统由半导体激光治疗设备与一次性激光光纤套件构成，靠质子共振频率测温（MR 测温）把消融区核心温度控制在 60-90 °C、测温误差小于 1 °C，只留 3 mm 骨孔就能完成治疗；这条链上，激光芯片的贴装界面直接决定出光功率稳定性与温控精度，光纤耦合模块则要求固化后不产生位移与挥发物。
器械侧的灭菌与洁净同样刚性。一次性器械普遍采用环氧乙烷灭菌（按 ISO 11135 思路）或伽马辐照灭菌（ISO 11137，典型最低剂量 25 kGy），部分可复用器械还要扛高温蒸汽；辐照会在聚合物里引发链断裂与交联，环氧乙烷则要求材料在解析后不残留可迁移有害物。器械层面的生物学评价由器械厂商按 ISO 10993 系列完成，材料侧要交付低释气、低离子迁移与灭菌后界面强度保持的量化数据。
对应到材料侧，峻茂为这两条链准备了低释气低离子档与高导热低应力档两类芯片级导电银胶：前者以固化后 CVCM 低于 0.05%、拼板平面度控制在 5 μm 以内、25 kGy 辐照后剪切保持率高于 90% 支撑探测器拼接与机器人控制模组，后者以 40 W/m·K 级导热系数与低于 3% 的空洞率支撑激光芯片贴装与深部电极微细互连，两类都提供 80-100 °C 的低温固化窗口，用来保护热敏光学与聚合物元件。
微电子纯净度与量产工艺适配
可迁移离子与无卤门槛
离子和卤素的控制不是防分层的附加项。它决定湿热偏置环境下绝缘性能还能撑多久，是界面寿命的前置条件。
固晶层紧贴裸片与基板，是高湿偏压环境下离子输运最直接的通道。胶层一旦吸水，环氧合成残留的氯、钠、钾就变成电解质溶液：银粉在阳极侧溶解，银离子顺着电场往阴极走，在那边重新析出成枝晶，枝晶长到把两极连起来，短路就不可逆了。同一套电化学迁移(ECM)过程还会在玻纤或基板界面催出导电阳极丝(CAF)，把细间距线路的绝缘一点点吃掉。高可靠封装化合物的行业通用门槛，是把可迁移离子含量控制在 10 ppm 以下，按 IC 离子色谱法测定。
无卤的要求也在同步收紧。无卤的行业口径写在 IEC 61249-2-21 里：氯、溴各自压在 900 ppm 以下，总卤素低于 1500 ppm，车规与出口市场对这一口径的执行越来越严。峻茂半导体级导电银胶用电子级提纯树脂加表面钝化处理的片状银粉，经多次去离子水洗涤与分子蒸馏把活性离子含量控制到 10 ppm 以下，再用低吸湿率树脂骨架切断水汽进胶层的通道，在 100 V 偏压的高加速温湿度偏置应力试验(HAST)后保持无枝晶生长。
点胶流变与高节拍量产
自动化产线的固晶良率由流变结构和节拍匹配决定，拉丝、塌陷与堵针三类缺陷，都能在流变参数上找到对应的读数。
高速点胶时针头抬起来的那一下，胶体如果来不及收回，就会在针尖和胶点之间拖出一条细丝。细丝倒在焊盘上，键合区被污染，键合强度跟着掉。胶点的屈服应力不够，则会塌陷、流淌，在窄间距焊盘上制造短路风险。解法落在触变(Thixotropy)结构设计上：剪切稀化体系在针头里受高剪切时粘度迅速下降，挤得出去；离开针头剪切消失，粘度在毫秒级恢复，胶就断得干净。厚膜涂覆和大裸片粘接要靠高屈服应力，把固化前的胶点形貌和键合层厚度稳住。
峻茂把流变助剂和银粉级配放在一起调，让粘度恢复率与触变环落在工艺窗口内，连续点胶在 25G 级精密针头下长时间不堵针、不拉丝，喷射点胶(Jetting)与丝网印刷两类上料方式也一起适配。冷藏胶料的自然回温同样算量产纪律：回温不透，环境水汽会凝结进胶体，在裸片底下形成空洞，还会破坏固化网络。
固晶互连选型速查
下表把前面的机理压成可以执行的选型口径，封装与工艺工程师在评审阶段可以直接对着核对:
| 应用场景 | 典型失效模式 | 关键指标 | 峻茂对应方向 |
|---|---|---|---|
| AI 算力异构集成与面板级封装 | 大面积裸片翘曲、界面分层 | 低 CTE、低固化收缩、目标键合层厚度下的界面热阻 | 芯片级导电银胶（高 Tg 低 CTE 档） |
| 车规 SiC 功率模块 | 功率循环界面剪切疲劳 | Tg 与模量保持、CTE、烧结层空洞率 | 无压烧结银与高 Tg 导电银胶 |
| 共封装光学与激光芯片 | 空洞热点导致波长漂移与灾变性光学损伤 | 低空洞、低固化收缩、低释气 | 低空洞导电银胶与烧结银 |
| 医疗影像探测器阵列 | 空洞热点引起暗电流抬升与增益漂移 | 低空洞、低界面热阻、CVCM 低于 0.05%、拼板平面度 | 低释气低离子档导电银胶 |
| 神经外科手术机器人与颅内电极 | 微细互连开路、灭菌后界面退化 | 灭菌兼容、低离子、低释气、低温固化窗口 | 低应力低释气档与低温固化档 |
| 激光消融与光纤耦合模组 | 空洞热点导致出光功率与温控漂移 | 40 W/m·K 级导热、空洞率低于 3%、低固化位移 | 高导热低应力档导电银胶 |
时间是最后一道验收
产线上的读数只说明交付那一刻。这一层到底能不能用，要看它在结温、功率循环与湿热偏置里熬过几年之后，还剩多少余量。功率密度和洁净度门槛一起抬高之后，任何一项参数单独看都不足以描述材料的边界，指标之间的耦合关系才是需要交付的东西。
峻茂新材料用两条路线覆盖从 5-60 W/m·K 到 160-280 W/m·K 的导热区间：芯片级环氧导电银胶负责通用固晶界面的导电与结构锁定，无压烧结银负责高结温、高功率循环下的金属化互连。两条路线共用一套低离子杂质、低固化收缩、低应力与灭菌兼容的配方平台，并以第一方可复现数据作为材料边界的定义方式。目录里摆出来的配方只是这座平台露出水面的一角，真正的交付发生在具体界面的联调与验证里。
本文系峻茂新材料技术原创，未经授权禁止转载。
附录：研发工艺工程用胶问题索引 (FAQ)
10×10 mm 以上的大裸片固晶，空洞和翘曲怎么一起压下来？
大裸片的难点是排气路径变长。溶剂和低分子挥发物得从裸片中心一路扩散到边缘才能析出，路径越长，中心区域越容易留下微空洞；同一时间，裸片与基板的 CTE 差异随面积线性累积，翘曲会直接把键合层厚度分布改掉。产线上一般三件事一起做：点胶图形改成网格或十字加边框，别让胶体围出封闭腔体把气包住；固化曲线用阶梯升温，先在 110-140 °C 保温，把挥发物平稳赶出去，再升到峰值完成交联；夹具与压合参数按基板厚度和面积重新匹配，把固化期的翘曲按住。验收看扫描声学显微镜(C-SAM)和 X-Ray 的读数，车规模块把空洞面积占比压在 2% 以内，一般工业封装控制在 5% 以内。峻茂在这类界面上靠填料级配和流变控制稳住湿态键合层厚度，让点胶量与胶点形貌的批次波动不至于放大成空洞。
混合键合铺开以后，固晶导电胶还有位置吗？
两者管的是不同层级的连接。混合键合让裸片与裸片之间铜对铜、介质对介质直接成键，把互连密度推到每平方毫米万级，键合节距从 9 μm 收到 6 μm，并向 3-4.5 μm 演进；但中介层与有机基板之间、base die 与载板之间，仍然要靠固晶层承担机械固定和热流导出，这一层替不掉。更紧的约束来自热预算：混合键合的退火窗口落在 150-400 °C，固晶层必须赶在这之前完成固化，并在后续高温工序里不溢出、不脱气。所以固晶胶没有被挤走，它的位置只是被推向更高的洁净度和更窄的工艺窗口。
固晶层的界面热阻该怎么验收，为什么不能只看导热系数？
因为界面热阻由导热系数、键合层厚度和有效接触面积共同决定，写成关系式就是 BLT 除以导热系数与有效接触面积之积。同一配方在不同键合层厚度、不同压合力下，实测热阻能差出好几倍。大功率算力芯片的结到环境热阻预算通常只有 0.25-0.5 °C/W，固晶层在填充环氧体系里分摊 1-5 °C/W，在焊料与烧结体系里分摊 0.1-0.5 °C/W，量级差异直接决定结温余量。稳妥的做法是按 ASTM D5470，在目标压力和目标键合层厚度下复测热阻，再和 C-SAM 空洞率、循环后热阻漂移合并看，别去读数据手册上的单点导热系数。
点胶速度提上去就拉丝、塌陷，问题出在胶水还是产线？
多数时候是流变结构和工艺节拍没对上。针头抬起的瞬间，胶体如果内聚力小于粘附力、粘度恢复偏慢，就会拉出细长胶丝，胶丝倒伏在焊盘上污染键合区；胶点的屈服应力不足，则会塌陷、流淌，在窄间距焊盘上制造短路风险。两个可测量能把它说清楚：触变环面积，以及撤掉剪切力之后的粘度恢复率。剪切稀化体系要在毫秒级完成粘度恢复，胶才断得干净。峻茂把流变助剂和银粉级配放在一起调，让高屈服应力和快速粘度恢复同时成立，适配 25G 级精密针头连续点胶、喷射点胶(Jetting)与丝网印刷三类上料方式，厚膜涂覆和大裸片粘接时也能守住固化前的胶点形貌。
共封装光学里的激光芯片固晶，为什么对空洞率和释气这么敏感？
因为同一个封装体里同时住着高温热源和怕热的器件。交换芯片的功耗能到 750 W 量级，热流密度逼近 120 W/cm²，模块温度上限可到 105 °C 级，而同封装内的光子集成芯片大约 100 °C; InP 激光器的工作温度上限通常只有 70 °C 量级，越界就是波长漂移、功率衰减和寿命下降。外置激光源(ELS)把激光器挪到前面板，但封装内电芯片与光子集成芯片的贴合界面、ELSFP 模块内激光芯片与热电制冷器的贴合界面，双双怕空洞。空洞会把热流挤到剩余接触面上，形成局部热点，再直接转成光学性能漂移；固化收缩还会让芯片产生位移，扰动亚微米级的光路耦合。所以这类界面要求低空洞、低固化收缩和低释气三项并列，并按 ASTM E595 控制总质量损失与可凝挥发物，避免挥发物在光路和腔体表面冷凝。
高端医疗影像和精准介入设备，对导电银胶提出了哪些消费电子不会提的要求？
差异集中在三处。第一是长期基线稳定：光子计数能谱 CT 与长轴 PET/CT 把晶体阵列、光导、硅光电倍增管和前端读出专用芯片压进同一个探测器模块，商用飞行时间 PET 的符合时间分辨率已经压进 180-200 皮秒，前沿探测器研究进一步做到 108 皮秒量级，固晶层的空洞会造成局部热堆积，热漂移直接转成暗电流抬升和增益漂移，重建影像出现伪影；手术机器人与磁共振引导激光消融一侧，深部电极的微细互连和激光芯片的贴装界面同样要求长期不漂移，这类器件的容忍度远低于工业封装。第二是灭菌兼容：一次性器械普遍采用环氧乙烷灭菌（按 ISO 11135 思路）或伽马辐照灭菌（ISO 11137，典型最低剂量 25 kGy），固晶胶要在辐照引发的链断裂和环氧乙烷解析之后，仍然保住剪切强度、绝缘性能与离子洁净度。第三是洁净度数据要可验证：器械层面的生物学评价由器械厂商主导，侵入式电极按第三类医疗器械管理，材料侧需要按 ISO 10993 系列提供低释气与低离子迁移的量化数据。峻茂用低应力、低吸湿、低释气、低离子四项并列的配方策略覆盖上述约束。
可迁移离子和卤素含量，放行门槛该怎么定？
先看失效路径，再定数字。固晶层紧贴裸片与基板，是高湿偏压环境下离子输运最直接的通道：氯、钠、钾进入胶层后充当电解质，加速银粉阳极溶解，银离子在电场驱动下迁移并在阴极还原沉积成枝晶，枝晶贯通两极就是不可逆短路，同一机理还会诱发导电阳极丝(CAF)生长。高可靠封装化合物的行业通用门槛，是把可迁移离子含量控制在 10 ppm 以下，按 IC 离子色谱法测定；无卤口径参照 IEC 61249-2-21，氯与溴各自低于 900 ppm、总卤素低于 1500 ppm。峻茂半导体级导电银胶用电子级提纯树脂与表面钝化片状银粉，经多次去离子水洗涤与分子蒸馏把活性离子控制在 10 ppm 以下，并在 100 V 偏压的 HAST 试验后保持无枝晶生长。
