耐高温胶水为什么会失效?300-500 °C 高温胶粘剂软化、脱胶、开裂与碳化的技术解析
峻茂工程方法论:基于失效物理,贯穿分子主链热氧解聚、Tg 储能模量塌陷与 CTE 剪切应力疲劳,拆解高端传感器与量子测量界面的失效路径与正向可靠性法则
摘要 (Abstract)
耐高温胶水在客户现场出现的脱胶、开裂、起泡或绝缘击穿,极少是因为实际工况真的超出了规格书上的最高标称温度。绝大多数现场失效,都发生在标称耐温范围之内:标称耐温 200 °C 的结构胶在 170 °C 恒温承载时发生蠕变位移,标称耐温 300 °C 的封装胶在 280 °C 连续运行数十小时后开始发黑掉渣、绝缘电阻骤降。问题往往出在选型阶段将单一的短时耐温数字当成了准入条件,却忽略了温度、驻留时间、机械载荷与环境介质在界面上的耦合作用。
胶接界面在高温下究竟能撑多久,本质上取决于玻璃化转变温度(Tg)决定的热态模量保留率、分子主链键能决定的热氧降解阈值,以及热膨胀系数(CTE)与异种基材的匹配程度。本文从工程失效分析(FA)的实际排查路径出发,拆解高温模量塌陷与热态剪切衰减、主链热氧裂解碳化、异种材料 CTE 失配剪切疲劳,以及吸湿爆裂、真空释气与高温电化学迁移四类核心失效机理;同时建立从现场破坏形貌反推物理根因的诊断方法,明确 TGA、DMA、TMA 热分析曲线的工程判读口径,并结合量子精密测量、制冷型红外探测器杜瓦封装、车规高温传感器与高功率密度电驱等典型高要求场景给出验证依据。峻茂新材料(SCITEO)在 300-500 °C 温区以 190-240 °C 的高 Tg 交联骨架、常温 30 MPa 以上与 250 °C 热态 18 MPa 以上的剪切强度、250 °C/500h 老化后 ≥80% 的强度保持率,以及低至 7.5 ppm/°C 的线膨胀系数,为严苛高温界面提供经过全温区数据验证的材料方案。
核心参数对比
下表把后文的选型依据压成一组可核对的数据口径,并补上每项指标对应的失效指纹与取证方法。峻茂方案与行业常规耐温胶的对照如下:
| 评估维度 | 峻茂方案 | 行业常规 | 失效指纹与取证 |
|---|---|---|---|
| 长期耐温上限(体系包络) | 300-500 °C | 150-200 °C | 长期老化后碳化粉化; TGA |
| 短时峰值耐温 | 600 °C 级 | 250-300 °C | 瞬时形变、起泡;高温冲击试验 |
| Tg(玻璃化转变温度) | 190-240 °C | 80-150 °C | 高温位移、胶层发黏; DMA 拐点 |
| 储能模量平台(Tg 以下) | 10-25 GPa | 3-5 GPa | 承载位移、应力松弛; DMA 平台高度 |
| 常温剪切强度 | ≥30 MPa | 10-20 MPa | 界面滑移; GB/T 7124 |
| 250 °C 热态剪切强度 | ≥18 MPa | 5-10 MPa | 高温台架位移; GB/T 7124(高温夹具) |
| 250 °C/500h 剪切保持率 | ≥80% | 低于 50% | 老化后强度衰减; JEDEC JESD22-A103 |
| 300 °C/48h 状态 | 不脆化、无碳化 | 碳化发黑、粉化 | 表面掉渣、绝缘下降;热老化 + 剪切复测 |
| CTE(Tg 以下) | 7.5-25 ppm/°C | 40-60 ppm/°C | 界面剥离、基材开裂; TMA |
| T 型剥离强度 | ≥6 N/mm | 1-2 N/mm | 边缘翘起分层; GB/T 2791 |
| 固化收缩率 | <0.5% | 1-3% | 光学对准漂移; ISO 2577 |
| 沸水 8h 吸水率 | 0.0033% | 0.5-1% | 爆米花式鼓包;沸水增重法(参照 GB/T 1034) |
失效的物理路径:模量塌陷与界面剪切疲劳
在实验室做过大量客户现场失效件复盘(FA)就会发现,无论是传感器芯片脱落、气密腔体漏气,还是电机端部绝缘击穿,把破坏界面放在显微镜和热分析仪下追溯,根源几乎都收敛在四条物理化学路径上。实际工况中这些路径往往互相诱发,例如热膨胀失配先在界面边缘撕开微裂纹,氧气与湿气顺着微裂纹侵入,随即加速主链的热氧降解与离子迁移。只有把每一条路径的触发阈值拆解清楚,工程选型才能跳出反复试错的循环。
越过 Tg 后的模量塌陷
玻璃化转变温度(Tg)是高分子链段从冻结的玻璃态向可运动的高弹态过渡的临界温区。很多工程师在排查高温脱胶时都会遇到一个困惑:把高温下失效脱落的样品拿回实验室做热重分析(TGA),材料没有任何分解失重;甚至将同批次老化后的样品冷却到室温再测剪切强度,数据依然合格,但器件只要一上高温台加载就会脱粘或移位。

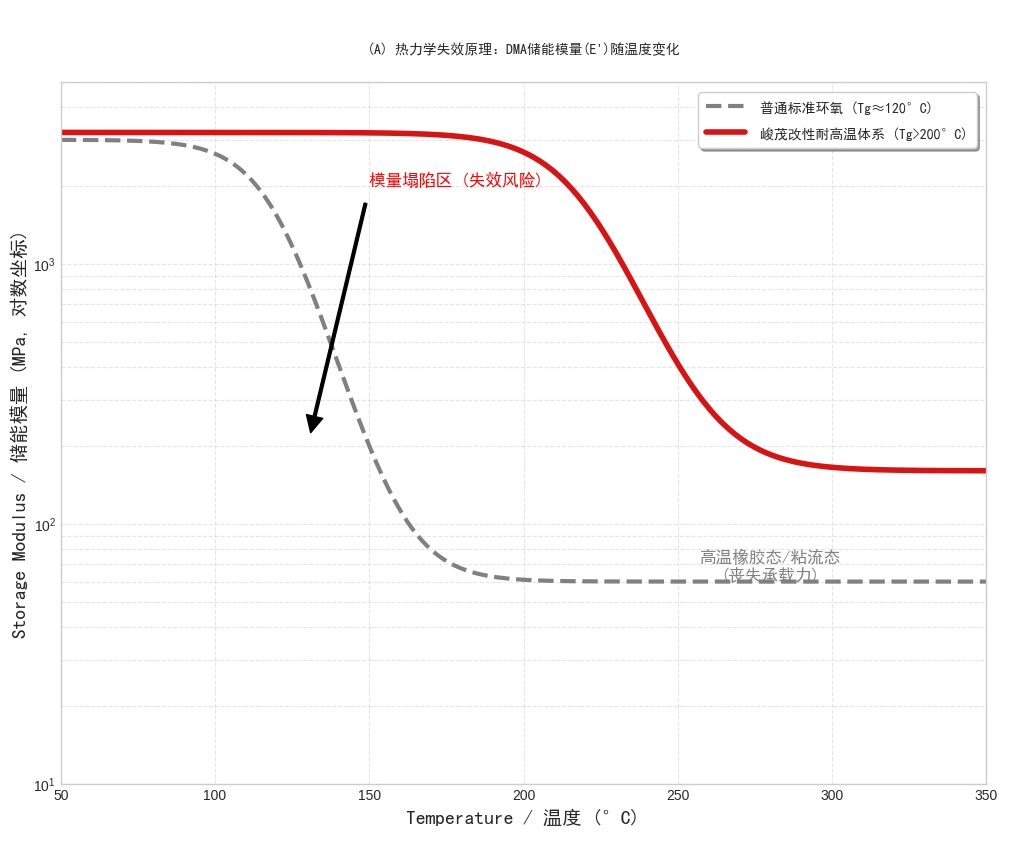

这种现象的症结在于混淆了老化后常温复测强度与高温在线剪切强度(Hot Shear Strength)。当工作温度越过胶粘剂的 Tg 区域时,交联网络的储能模量(Storage Modulus, E')会在几十摄氏度的温区内发生跨数量级的断崖式跌落,普通耐温环氧的模量会从数个 GPa 迅速掉到几十 MPa 甚至更低。此时高分子主链的共价键虽然没有断裂,但胶层已经丧失了刚性支撑能力,高温下的在线剪切强度往往只剩常温初值的 10% 到 20%。
模量塌陷在工程界面上会直接引发两类后果。第一是高温蠕变(Creep)急剧放大,在弹簧预紧力、旋转离心力或重力长期作用下,胶层发生不可逆的粘性滑移,导致光学镜头偏心或传感器基准面漂移;第二是应力松弛失控,原本由高模量胶层分担的外部机械载荷全部转移到脆弱的金线键合点(Wire Bond)或微焊点上,造成引线根部疲劳断裂。
工程设计上,凡是承担结构固定或精密定位的界面,最高长期工作温度距离 Tg 应留出 20-30 °C 的安全裕度;对于必须跨 Tg 服役的宽温域结构,则要求材料具备极高的交联密度,确保 Tg 之上高弹态平台的储能模量依然维持在较高水平。需要特别注意测试标准的差异:同一款胶水,采用差示扫描量热法(DSC)的比热台阶、热机械分析(TMA)的膨胀拐点,或动态热机械分析(DMA)的损耗因子峰值(tan δ)测出的 Tg 数值,往往相差 15-30 °C。在严苛的结构选型中,必须以 DMA 曲线上储能模量 E' 的起始跌落拐点(Onset E')作为刚性保持的真实边界,而不能仅凭规格书上一个未注明测试方法的单点 Tg 数值做判断。
热氧降解:主链断裂、失重与碳化
当环境温度进一步推高,进入 250-500 °C 区间并伴随氧气存在时,考验的不再是链段运动,而是高分子主链化学键的离解能。常规脂肪族或普通双酚 A 环氧树脂中的碳碳键(C-C)与碳氮键(C-N),在高温自由基的持续攻击下会发生无规断链、侧基脱除与脱氢反应,小分子挥发逃逸后,残留在基材表面的主要是无定形碳化产物。
碳化带来的致命隐患是导电通道的形成。无定形碳具备导电性,一旦胶层内部的热氧降解产物相互连通形成逾渗网络,原本承担高压电气隔离的绝缘胶层会在几十小时内退化为半导体甚至良导体,直接引发耐压击穿或漏电流超标。这种劣化是温度与时间累积的渐进过程,出厂时的常温耐压测试完全无法筛出,必须在目标最高工作温度下在线监测高温体积电阻率的衰减曲线。
实验室初筛材料的热化学稳定性,核心依据是 TGA 曲线上的 5% 热失重温度(Td5)。在目标工作温区内,如果材料的累计质量损失超过 5%,不仅意味着交联骨架已经开始解体,挥发分逃逸还会在胶层内部留下密集的微米级孔洞,导致内聚剪切强度与击穿场强同步崩塌。不过在现场外观判定时,需要区分正常的氧化变色与实质性碳化:许多采用芳香胺或酸酐固化的耐高温树脂,在 200 °C 以上空气中暴露后表层会因芳环氧化生成发色团而变深甚至呈黑褐色,只要 TGA 无明显失重台阶、超声扫描(C-SAM)内部无微裂纹且高温热态剪切强度维持稳定,这种单纯的表观变色就不属于材料失效。
当工况要求在 400-500 °C 甚至更高温度下长期有氧服役时,纯有机碳链骨架的键能极限已被击穿,必须引入具有高键能密度、高芳杂环刚性骨架的杂化体系,从分子结构源头抑制成碳路径。本文重点探讨 300-500 °C 温区,这也是峻茂高端精密仪器、半导体传感器与高功率电驱的核心应用区间。
CTE 失配:界面剪切剥离与基材拉裂

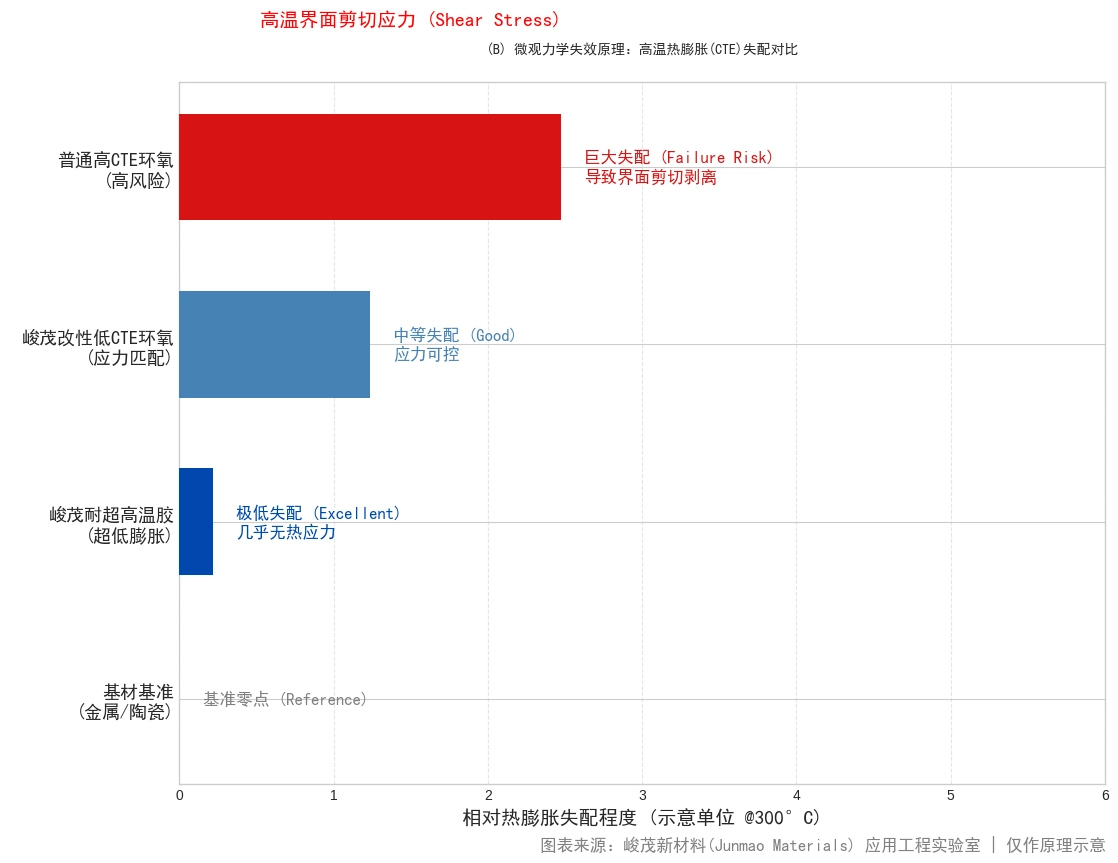

高端器件封装极少是同种材料对粘,绝大多数界面都由半导体芯片、精密光学晶体、结构陶瓷与金属壳体组合而成。异种材料共处一个界面,升降温时收缩步调并不一致。差异有多大,先看一组常见值:硅约 2.6 ppm/°C、碳化硅约 4.0-4.5 ppm/°C、可伐合金与氧化铝陶瓷落在 5-8 ppm/°C、铜约 17 ppm/°C、石英玻璃甚至低到 0.5 ppm/°C 量级;相比之下,未填充的刚性环氧普遍高于 50 ppm/°C。把两者的差值乘以温度幅值,再乘以胶体当时的储能模量,就是界面真正吃到的剪切应力。
这类失效的指纹很清楚。破坏面整齐、基材表面干净,是界面剥离(Adhesive Failure),根因多为 CTE 失配叠加表面处理不足;破坏面落在胶层内部、伴随裂纹网络,是内聚破坏(Cohesive Failure),根因多为主链降解或交联密度不够。胶层完好且未脱胶,但硅片、蓝宝石窗口或薄壁陶瓷基板被生生拉裂,是基材本体碎裂(Substrate Cracking),这是因为固化温度过高导致零应力基准温度(T0)上移,冷却至常温或低温时,高模量、高收缩的胶层将巨大的残余拉应力直接释放到了脆性基材的棱角应力集中区。大面积界面和高频温度循环会把这三种失效同时放大,而角部和边缘总是应力集中最先冒头的位置。
峻茂压制热失配应力的工程核心,是利用微纳米级球形硅微粉甚至负热膨胀(NTE)功能相的高体积分数复配技术,在可调控点胶流变性能的前提下,把线膨胀系数 α 压到 25 ppm/°C 以下, 400 °C 以上体系的 CTE 可低至 7.5 ppm/°C,与陶瓷、玻璃及 Si/SiC 基材形成低失配界面。
真空释气、吸湿爆裂与高温电化学迁移
高温界面还有三条支路,造成的损失常常不比力学失效小。
释气发生在升温和老化过程中,小分子释放会在胶层内部留下空洞。一个空洞同时是三种缺陷源:力学上的裂纹萌生点、热学上的热阻抬升点、电气上的局部放电起始点。真空与洁净工况对这条支路尤其敏感,需要按 ASTM E595 约束总质量损失(TML)与可凝挥发物(CVCM),避免挥发物在腔体壁、探针和光学窗口表面冷凝,把污染变成一笔很难追溯的良率损失。
吸湿汽化是另一条。胶层在潮湿环境里会通过自由体积网络吸附水分,如果没充分除湿就进入峰值温度区间,内部水汽会在短时间内汽化并产生蒸气压,界面在压力下鼓包、分层,也就是常说的爆米花效应。IPC/JEDEC J-STD-020 用湿度敏感性分级(Moisture Sensitivity Level, MSL)约束器件的车间寿命和峰值温度前的烘烤制度,界面材料的吸水率越低,这条风险通道越窄。峻茂耐温体系按沸水 8h 增重法(参照 GB/T 1034)实测的吸水率为 0.0033%,把水汽来源压得很低。
电化学迁移的触发条件是湿气、电场与可迁移离子同时在场。钠离子和氯离子在电场驱动下向电极迁移,析出枝晶或改变局部介电环境,宏观表现是绝缘电阻下降、插入损耗上升和信号漂移,而胶体的剪切强度可能仍然合格。所以高温高湿工况的评审,要把可迁移离子含量和绝缘电阻的温循保持率放在一起核对,不能只看力学数据。
失效指纹诊断:从破坏形貌反推底层机理
失效分析的价值,在于把现场现象准确映射到材料机理。下面这张表按常见现象给出主导机理、关键指标和复现试验,工程师做失效复盘时可以直接取用:
| 现场现象 | 主导机理 | 关键指标 | 复现试验 |
|---|---|---|---|
| 高温下元件位移、胶层发黏拉丝 | 越过 Tg 后模量塌陷与蠕变累积 | DMA 曲线、工作温度与 Tg 余量 | 高温持久载荷试验 |
| 胶体颜色加深但强度未降 | 固化剂氧化变色,非失效 | 老化后剪切强度复测 | 高温老化 + 剪切复测 |
| 表面粉化、掉渣、强度归零 | 主链热氧降解与碳化 | TGA 失重台阶、5% 失重温度 | 300-400 °C 长期老化 |
| 界面整齐脱开、基材表面干净 | CTE 失配叠加表面处理不足 | TMA 的 CTE、界面剥离强度 | 冷热冲击与温度循环 |
| 胶层内部裂纹、空洞、鼓包 | 吸湿汽化与脱气 | 吸水率、CVCM、MSL 分级 | 沸水与湿热 + 峰值温度 |
| 绝缘电阻下降、局放起始电压降低 | 电化学迁移与局放侵蚀 | 可迁移离子含量、局放起始电压 | 双 85 偏置 + 局放测量 |
| 高温后界面发黑并出现枝晶 | 碳化导电通道形成 | 体积电阻随温度扫描 | 高温体积电阻测试 |
| 光学元件位移、对准漂移 | 恒温与跨温区下的模量塌陷、应力松弛与固化收缩 | 模量平台保持率、Tg 余量、固化收缩率 | 恒温与跨温区循环 + 对准复测 |
| 真空腔体压强上升、制冷启动变慢 | 胶层放气与吸附水释放 | TML/CVCM、真空烘烤后的质量损失 | 真空烘烤 + 压强上升法 |
同一个现象可能对应多条机理。界面剥离还是内聚破坏,看破坏面的位置;碳化和单纯变色,看失重与强度数据;空洞和吸湿汽化,看吸水率与 CVCM。失效诊断的落点,是把结论变成一组可以复现的试验条件,配方改进才有明确的验证口径。峻茂的失效复盘就按这套口径归档,跨批次比对时不必重新约定术语。
真实温度谱线、热分析证据链与寿命外推准则
三类温度必须分账
TDS 上的耐温范围,未特别注明时通常指短时耐受温度。工程上必须把三类温度分开记录:短时峰值温度对应回流焊、烘烤和瞬态热冲击这类持续几分钟到几十分钟的过程;长期工作温度对应器件在整个服役周期里环境温度和自身发热的叠加值;长期老化温度则是加速试验的加载条件,用来在可接受的时间里暴露衰减趋势。
三者的权重并不相同。峰值温度考验瞬时抗形变能力和 Tg 余量,长期工作温度考验主链的化学稳定性,老化温度考验材料在温度与时间的积分关系下能否维持强度。以峻茂耐温体系为例, 250 °C 连续 500 小时后剪切强度保持率不低于 80%, 300 °C 连续 48 小时不脆化、不碳化,这两组数据分别对应长期工作和长期老化两类边界,评审时比标称耐温数字更值得核对。
TGA、DMA 与 TMA 三条曲线的工程联读法
TGA 管化学边界。曲线上的失重台阶对应主链开始分解的温度, 5% 失重温度是常用的筛选门槛,也能用来对比不同批次的耐热一致性。
DMA 管力学边界。储能模量随温度的下降速率、Tg 拐点位置、玻璃态平台的高度,共同决定胶层在高温下能不能维持支撑。对承力界面,玻璃态平台的高度本身就是一项独立指标,本文把它单列为储能模量平台。读图时要看曲线整体形状,而不是单点 Tg 数值:同一材料用 DSC 和 DMA 测出的 Tg 可能相差 15-30 °C,选型文件必须标注测试方法和升温速率,否则不同来源的数据没法直接比较。
TMA 管应力边界。CTE 在 Tg 上下通常呈现两段不同的斜率,界面应力主要由 Tg 以下那一段决定;对大面积粘接或异种材质封装,胶层厚度和固化收缩率同样要进入评估范围,否则应力集中会先在局部露头,而不是等整体失稳。
加速老化与外推的边界
高温老化的本质是温度与时间的积分。按 Arrhenius 关系做加速可以压缩试验周期,但外推有个前提:失效机理不能换轨。至少要三个温度点,且各点失效机理一致;不能跨过材料的相变或分解拐点;外推终点还得有实际失效数据兜底。只拿单一温度点的短期数据推到数万小时,得到的数字没有工程意义。峻茂采集高温老化数据时按温度谱线成组,外推前先确认失效机理没有切换。
老化后必须复测功能指标。外观检查只能发现碳化、开裂和明显变色,而模量下降、界面弱化和绝缘电阻衰减,往往在样品外观完好的时候就已经发生了。最有效的验收口径,是老化后同时复测剪切强度、剥离强度和绝缘电阻,再和初始值比对给出保持率。
极限工况验证:峻茂耐高温胶应用场景
高端耐高温场景很少只考验单一性能,温度、释气、绝缘和结构应力往往彼此联动。下面按界面类型,举几个峻茂在实际工况中积累的界面实例。
量子测量
量子测量把原子或固态自旋当作测量基准,行业里也通称量子精密测量。主流路线分两支:碱金属气室体系,包括相干布居囚禁芯片原子钟、光泵与 SERF 磁力仪、核磁共振陀螺;以及常温固态色心体系,包括金刚石氮空位色心磁力仪、量子显微镜、量子探针扫描仪和电子顺磁共振波谱仪。决定这类界面能不能交付的第一道门槛不是工作温度,而是工艺温度:气室要在 300-500 °C 完成玻璃与硅片的阳极键合,超高真空腔体要把氢放气率压到 10⁻¹⁵ Pa·m³/(s·cm²) 量级,整件还得做 400 °C 级真空烘烤,真空炉方案甚至把不锈钢件推到 500 °C;碱金属释放剂的高功率激光解吸在局部达到 800-900 °C,金刚石色心的制备同样要经过 850 °C 级退火。工作温度只是第二道门槛:CPT 气室要 80 °C 以上恒温才能建立可用的碱金属蒸气压, SERF 工作模式把气室推到 150-200 °C,金刚石量子显微镜和探针扫描仪则要在 1.8-300 K 的跨温区和 9 T 强磁场下保持光学对准与自旋相干时间。
温度只是入口,真正的约束在四条被同时放大的物理量上。
在 ±9 T 量级的偏置磁场和磁屏蔽腔体里,材料磁化率会直接转化为信号问题。胶层只要含铁磁性或高磁化率组分,就会在探头近场引入磁噪声,抬高飞特斯拉级磁强计和纳特斯拉级色心磁力仪的噪声底。
光探测磁共振(Optically Detected Magnetic Resonance, ODMR)靠微波激励色心,微波热因此绕不开。工程上金刚石通过高导热胶固定在陶瓷基板上,和微带微波天线、滤光片、光电探测器共处同一腔体,胶层必须同时满足微波低损耗、高导热和耐局部温升。大功率微波下天线根部温度可以超过 200 °C,介电损耗引起的温升会让 ODMR 共振频率发生零点漂移和线宽展宽。
超低膨胀匹配是另一条硬约束。金刚石的 CTE 只有 1 ppm/°C 量级,蓝宝石约 5-6 ppm/°C,光学玻璃落在 3-8 ppm/°C,与常规环氧 50-80 ppm/°C 相差一个数量级以上。在 1.8-300 K 的跨温区循环中,固化收缩和 CTE 失配会直接把光学耦合位置推移,对准一旦漂移,测量精度随之丢失。金刚石折射率高达 2.42,亚微米级光路对准对固化收缩率的敏感度又被进一步放大。
释气和真空则直接扣在自旋寿命上。气室腔体、超高真空腔体和离子阱环境的残余气体,直接影响碱金属弛豫率和自旋寿命;离子阱要把腔体压力做到 10⁻¹² mbar 量级,靠的正是整件高温烘烤和极低的材料放气率。界面材料一旦引入可凝挥发物,就等于在比特寿命和频率稳定度上直接扣分。
针对量子测量界面,峻茂采用经过深度提纯的无磁填料体系与超高交联密度骨架,将 Tg 以下的储能模量平台稳固在 10-25 GPa,同时满足 300 °C/48h 连续运行不脆化、500 °C 级高温真空制程不碳化脱落、CVCM <0.01% 的超低释气标准,使高温力学锁固与量子相干低噪声在同一界面上同时成立。
制冷型红外探测器:杜瓦真空封装与真空寿命
制冷型红外焦平面探测器(IRFPA)是高灵敏度热成像的核心,其感光芯片必须封装在微型杜瓦瓶(Dewar)的高真空绝热腔内,通过冷平台与斯特林或脉管式制冷机的冷指(Cold Finger)紧密耦合,在 77 K(约 −196 °C)甚至更低的深低温下工作。杜瓦同时承担光、机、电、热四条通道,真空又是它最主要的后期失效模式;腔体内的气体来源以材料放气为主,所以任何进入腔体的胶层,都是真空寿命的一个变量。装配环节通常还要经历 250 °C 级、真空度优于 3×10⁻⁴ Pa 的连续真空排气,把吸附水和残余挥发物赶出腔体。
界面失效在这里分两路。放气这一路,胶层在真空烘烤和长期服役中持续释放小分子,腔体压强上升,制冷启动时间变长,冷量被寄生热负载吃掉。热失配这一路,探测器在室温和深低温之间反复切换,芯片、陶瓷载体和冷平台之间存在近 220 K 的温差, CTE 失配累积的剪切应力会改变探测器平面度,进而影响焦平面的成像质量。
该方向的技术逻辑是先用高导热、低 CTE 的胶层建立稳定热通道,再把放气量压到真空寿命可以接受的水平。峻茂的判断口径也随之改变:导热系数做到 5-20 W/m·K,验证主体是高真空烘烤后的剪切保持率、可凝挥发物含量和冷热循环后的界面完整性,而不是常温强度数据。同一套低释气和短时高温耐受逻辑,也覆盖 MEMS 惯性器件这类把可动结构封在真空腔体内的器件:它的吸气剂激活需要 300-400 °C 的短时高温,胶层放气会直接改变腔体压强和阻尼特性,而峻茂在 MEMS 领域拥有更广泛的耐温、导热、导电产品。
车规温度传感器、高压加热体的界面热失配与绝缘
车规排气温度传感器(EGT)、NTC/Pt 温度探头以及 800V 高压平台下的冷却液 PTC 加热器,是陶瓷与金属共存的典型结构。NTC 温度传感器以热敏陶瓷芯片作为敏感元件,通过导电胶贴装到引线框架或基板上,替代在高温下无法胜任的焊料;高压加热体以钛酸钡基陶瓷作为发热元件,通过锶/铅固溶与稀土半导化把居里温度设定在 80-250 °C 区间,再与金属散热结构和绝缘层集成,整机的绝缘电阻要求在 1000 VDC 下不低于 500 MΩ。
这类界面的失效分两类。热失配方面,热敏陶瓷的 CTE 通常落在 7-10 ppm/°C,而不锈钢和铝合金高出两到三倍,在 −55-175 °C 的车规温度谱线上反复循环后,累积的界面剪切应力会把胶层撕裂,或把脆性陶瓷拉裂。高温方面,加热体附近的环境温度长期在 200 °C 以上,耐温余量不足的胶层会先失去模量,再出现碳化发黑和结构松脱;而车规元件的谱线还要叠加低温冷启动,界面在同一个循环里同时承受收缩和膨胀两个方向的载荷。
针对这一工况,峻茂采用高 Tg 刚柔并济的交联网络配合高纯度导热绝缘填料,将胶层 CTE 控制在 13-23 ppm/°C 的过渡区间,在刚性陶瓷与高膨胀金属之间充当应力缓冲桥梁;同时保证在 175-250 °C 长期老化与上千次车规冷热冲击后结构零分层,高温体积电阻率维持在 10¹¹ Ω·cm 以上,耐漏电起痕指数(CTI,按 IEC 60112 测定)达到 600 V 最高等级(材料组 I),将结构抗裂与高压安全纳入同一套验证闭环。
车规 NDIR 气体传感器中光源与光学气室的稳定性
新能源热管理正在向低 GWP 和可燃冷媒切换, A2L 与 A3 类工质因此需要高可靠的泄漏监测。非色散红外(Non-Dispersive Infrared, NDIR)方案用红外光源、光学气室和双通道探测器构成测量链路,整机寿命要求达到 15 年,工作温区覆盖 −40-85 °C,并允许在高湿和凝露环境下长期运行。
界面的难点在于,光源侧的高温和光学侧的稳定性必须同时成立。红外光源是这条链路上温度最高的部件,按整机寿命折算,粘接层累计承受的热循环进入十万次量级,其电极与支撑结构要在反复点亮和熄灭中保持模量与接触电阻稳定;光学气室与滤光片的粘接层则要在整个宽温区内维持尺寸稳定,一旦发生位移,光程改变会直接表现为零点漂移和量程误差。湿度和凝露又叠加了水解与离子迁移的风险,密封一旦失效,光学和电气两条路径会同时劣化。
为此,峻茂面向光学传感界面专门构建了超低吸水率、超低离子残留(<5 ppm)与高尺寸稳定性的耐高温光学粘接方案,在经历 1000 次冷热循环(TC1000)与双 85 湿热老化后,绝缘与机械保持率均超过 90%,无挥发物凝结污染,确保全生命周期内光路零偏移。
高功率密度驱动单元的绕组端部灌封与密封界面
高功率密度驱动单元是耐高温胶最密集的应用之一,也是灌封与密封两条路径同时成立的界面。这类单元早已从单一电机本体演化为无框力矩驱动、一体化关节执行器、机电作动器和精密直驱平台,把定子总成、永磁转子、减速机构和驱控电路压进同一个封闭腔体,功率密度普遍推到 5-8 kW/kg 量级。绕组端部、永磁体、硅钢叠片与壳体之间的缝隙既是热阻,也是绝缘与固定的薄弱点:灌封把缝隙里的空气替换为胶体,同时完成导热、绝缘和机械锁定;密封则阻断油冷、水冷介质、冷媒和潮气进入腔体。适配这类结构时,真空灌封与压力浸渍用来消除匝间和层间的残余气泡,胶体的粘度和触变性决定它能不能在常压下渗入毫米级以下的缝隙。
高温工况下的失效集中在三处。绕组端部缺少铁芯与机壳的散热路径,热流密度最高,胶层一旦越过 Tg 失去支撑,匝间导体和永磁体便会在换向冲击与振动下位移,表现为电流波形畸变和噪声抬升。固化收缩率偏高,会把发卡绕组漆膜和脆性绝缘件拉裂; CTE 与铜(约 17 ppm/°C)、铝(约 23 ppm/°C)及硅钢叠片不匹配,则在冷热循环中持续累积界面剪切应力,并叠加高温下钕铁硼永磁体的不可逆退磁风险。还有一条常被低估的路径是碳化:现场案例里,一款标称耐 300 °C 的环氧在 280 °C 连续运行一小时后即出现碳化,固定结构随之失效,这个温区已经越过常规有机树脂的主链键能边界。
这类界面的评估同样覆盖四项:长期老化后的模量平台保持率与剪切保持率、固化收缩率、与铜铝及硅钢叠片的 CTE 匹配,以及在油冷、水冷和冷媒介质中的化学稳定性。峻茂把灌封与密封收敛到同一套高 Tg、低收缩体系:Tg 以下的储能模量平台维持在 10-25 GPa,以 300 °C 连续 48 小时不脆化作为高温结构完整性门槛;对高温电机和精密直驱平台,同一平台可按端部热流密度与转速谱线重新分配模量、导热和固化窗口。
工况对比表
按工况段归纳的对照表如下:
| 工况段 | 典型失效现象 | 关键指标 | 峻茂对应方向 |
|---|---|---|---|
| 量子测量(气室、色心与光路, 300-500 °C 工艺) | 频率漂移、对准漂移、磁噪声与零点漂移 | 非磁性填料、300-500 °C 工艺通过性、TML/CVCM、超低 CTE、模量平台保持率 | 非磁性低释气与超低 CTE 体系 |
| 制冷红外探测器杜瓦(真空腔体) | 真空寿命下降、启动变慢、平面度变化 | 真空烘烤后剪切保持率、CVCM、低 CTE、高导热 | 高导热低释气体系 |
| 车规温度传感器与高压加热体(−55-175 °C;加热体 200 °C 以上) | 陶瓷开裂、胶层碳化、绝缘下降 | 175 °C 级剪切保持率、低 CTE、绝缘电阻、耐电痕 | 高 Tg 低 CTE 绝缘体系 |
| 车规 NDIR 气体传感器(−40-85 °C 加凝露) | 零点漂移、量程误差、水解与离子迁移 | 光程稳定性、吸水率、可迁移离子含量 | 低吸水低离子体系 |
| 高功率密度驱动单元(200-300 °C) | 胶层失支撑、漆膜拉裂、永磁体退磁、碳化松脱 | 模量平台保持率、固化收缩率、CTE 匹配、介质耐受 | 高 Tg 低收缩灌封与密封体系 |
相态稳定
高分子材料在极端热场中的服役极限,终究受制于主链共价键的解离能与热氧降解动力学。当环境温度逼近化学键的离解阈值,任何宏观尺度的结构补偿都难以逆转交联网络的弛豫与裂解;只有在分子拓扑设计阶段把交联密度、自由体积演化与填料逾渗网络统筹起来,才能让界面在热力耦合场中维持尺寸与相态稳定。峻茂耐高温体系覆盖 250 °C、300 °C、400 °C 与 500 °C 以上多个档位,并支持按工况谱线进行配方定向开发,在高阶装备的多种界面上持续复用,以严谨的材料学研究回应精密制造与前沿装备对极端服役寿命的严苛诉求。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
量子测量器件为什么对胶层的批次一致性要求更严?
因为界面参数会直接进入测量基准。填料分布、固化剂比例和含湿量的批次波动,会同时改变固化收缩率、模量平台和放气量,表现成气室频率分布变宽,或磁噪声底不一致。这类项目通常要求 Tg、储能模量平台、固化收缩率与 TML/CVCM 随批出证,并保留原始曲线。
从进口体系切换到国产体系,验证应该怎么组织?
按同位、同口径、同门槛三步走:用同一批基材和同一固化制度做对比样,对齐 Tg、储能模量平台、老化后剪切保持率与 TML/CVCM 四项核心指标,再跑温度循环和湿热验证批次一致性。峻茂的验证报告随批附原始 DMA 与 TGA 曲线,便于和既有供应商的数据直接比对。
高温固化会不会超出器件的热预算?
会,所以固化制度应该按器件定,而不是按胶体定。常规单组份体系需要 120 °C 以上固化,热敏界面宜改用 60-90 °C 的低温潜伏体系或分段升温,必要时用局部加热代替整腔烘烤,把峰值温度和升温速率压到器件能接受的范围里。
面向高温应用,单组份和双组份哪个更好?
从长期耐温看,单组份通常优于双组份,根本原因在固化方式。单组份多采用潜伏性固化剂,需要 120 °C 以上高温固化,交联密度更高、分子网络更致密,耐温上限和抗蠕变能力通常更好。双组份的长处是低粘度渗透和中低温固化,适合热敏器件与大面积空腔填充。工程上应按器件的热预算和填充结构来选,而不是单纯比较组份数。
怎么判断胶水是否已经完全固化?
用 DSC 直接判定最可靠:曲线在扫描区间内没有残余放热峰,说明固化反应已基本完成。目视和指压判断对多数结构胶并不准,因为表层固化快、深层固化慢,浅层硬度代表不了整体固化度。对深腔体和厚胶层,建议同时核对固化度与玻璃化转变温度两项,二者共同反映交联网络是否达到设计状态。
单组份高温胶怎么储存,保质期多久?
未开封按冷冻储存管理,常规为 −20 °C、保质期 6 个月,深冷到 −40 °C 可延长到 12 个月。使用前要在室温回温 1-2 小时再开盖,避免冷凝水进入胶体;回温次数一般不超过 3 次,用后密封回存,不建议反复冻融。
耐高温胶粘接之后还能返修吗?
交联体系不会重新熔融,返修窗口来自越过 Tg 后模量下降那一段。局部加热把胶层推到高弹态,再配合机械分离和残胶清除是常规路径,对温度敏感的基材可以改用深冷脆化。可返修性应该在设计阶段就作为独立约束提出,而不是等失效之后补救。
