耐 300 °C 高温环氧树脂胶怎么选?精密传感器、半导体设备与高端电机绝缘的耐热粘接密封解析
300 °C 级长期耐温与 7.5 ppm/°C 极低 CTE 的工程解法:峻茂单组份/双组份改性环氧及耐超高温体系的耐热粘接密封逻辑
摘要 (Abstract)
耐温数字只是入场门槛。峻茂新材料(SCITEO)在选型评审里,习惯把耐高温环氧树脂胶拆成三项能直接测出来的边界:玻璃化转变温度(Tg, glass transition temperature)划定结构承载的温度上限,热膨胀系数(CTE, coefficient of thermal expansion)决定异种材质界面会不会被热应变拉开,热重分析(TGA)失重曲线给出聚合物主链在高温下的寿命边界。三项对上了,胶层才算真的耐温;对不上,标称 300 °C 的环氧胶水在 250 °C 连续跑几百小时,也可能从陶瓷与金属的界面整片剥离,根因通常不在胶体本身,而在 Tg 与 CTE 没有和实际服役温度谱对齐。
环氧树脂胶能在航空航天、精密传感器、半导体设备与高端电机制造中长期坐稳主力位置,靠的是配方可设计性:力学与电学性能可以分开调,同一套化学体系又能同时适配点胶、丝印、灌封与真空浸渍,这几项加在一起,其他树脂体系很难同时兼顾。宽禁带半导体制程、精密气体传感与高压电驱平台把服役温度与功率密度同步推高之后,要回答的问题也变了,从“能不能耐住某个温度点”,转向“能不能在温度与时间的积分关系、以及多轴热应力下维持界面完整”。
这三项边界同时也是峻茂产品平台的组织方式:形态上覆盖单组份结构粘接、双组份低粘度灌封与耐超高温复合体系,耐温区间一直延伸到 1800 °C。下面给出的口径可以直接写进选型文件与工艺文件,而不是常温数据表上几个漂亮的数字。
核心参数对比
下表把峻茂耐高温环氧平台与行业常规高温胶放在同一口径下对照,“测试标准”一栏说明了每个数字的来路:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 长期耐温上限 | 300 °C(400-1800 °C 耐超高温复合体系) | 150-200 °C | TGA / 长期热老化 |
| 峰值 Tg(双组份) | 280 °C | 120-180 °C | DMA / DSC |
| CTE(Tg 以下) | 7.5-48 ppm/°C | 50-80 ppm/°C | TMA |
| 固化后硬度 | Shore D 84 | Shore D 70-80 | ASTM D2240 |
| 喷砂钢表面搭接剪切强度 | ≥20 MPa | 5-15 MPa | GB/T 7124 |
| 绝缘型配方剪切强度 | ≥26 MPa(≈3800 psi) | 低于 2000 psi | ASTM D1002 |
| 300 °C×72 h 强度保持率 | ≥92% | ≈70% | 300 °C 热老化 + 拉伸剪切 |
| 阶梯式固化制度 | 80 °C/1h + 120 °C/1h | 150-180 °C 直接固化 | DSC |
耐温数据必须带时间,这是选型文件里最常被抹掉的一个维度。同一款胶在 250 °C 与 300 °C 下的可用寿命可以相差一个量级,所以峻茂对外给出的耐温口径一律是温度与时间的组合,例如 300 °C×72 h 热老化后的强度保持率,而不是一个孤立的最高温度数字。只写温度不写时长的数据表,既推不出寿命,也没法跟别家横向比较。工程师拿着别家写的“耐 300 °C”来对标时,缺的往往就是那串时长。
耐高温环氧胶的工程界定:温度、时间与循环
“耐高温”在胶粘剂行业没有统一定义,它取决于温度与时间的积分关系,以及热循环的幅值与频次。严苛工况下的合格线通常落在三类阈值之一:
- 长期耐热疲劳:120-175 °C 环境中累计服役 1 至 3 年,或在 200-230 °C 工况下持续运行 2000 至 4000 小时而不发生内聚破坏;
- 中期极限耐受:260-370 °C 极端温度下累计承受 200 至 1000 小时;
- 短期热冲击:波峰焊与回流焊制程中承受 230-280 °C 持续数分钟,经 1 次、2 次甚至 3 次高温焊锡过程后性能不衰减。
这三类工况里,过回流焊或短时热冲击看似时间最短,实则在产线端淘汰的胶水型号最多。原因在于胶层在常温存储与贴装等待期会吸收微量水汽,一旦以每秒数摄氏度的斜率冲上 260 °C,胶体若恰好落在 Tg 附近或已进入高弹态,内部水汽汽化膨胀产生的蒸汽压就会瞬间撑裂变软的树脂界面。
更棘手的是,真实装机服役往往是上述三种载荷的叠加态。一颗高温传感器或电驱部件在全寿命周期里,既要扛住上千小时的高温热氧老化,又要经历上千次从 −40 °C 到 200 °C 以上的冷热循环冲击。长期热老化主要诱发主链过度交联变脆或氧化断链,而冷热循环则像一把钝刀子,靠异种材料膨胀收缩的不同步在界面处反复施加交变剪切疲劳。当热脆化与交变剪切同时作用于同一个粘接面时,裂纹扩展速率会远超单项试验的线性累加,这也是为什么许多在恒温老化箱里表现合格的高温胶,一上台架跑冷热循环就提前脱粘。所以我们在做初期选型切入时,总会先向客户要来完整的服役温度谱线、升降温斜率与循环次数;客户只报一个最高耐温数字,配方往往很难一次对准产线问题。
高温工况下的三项核心边界:Tg、CTE 与工艺窗口
撑住上述阈值,取决于分子网络在几个关键位置是否同时做对。
热失重 (TGA) 与玻璃化转变温度 (Tg)
高分子胶粘剂在高温下的失效总是沿着两条路径展开:一条是化学键层面的热裂解与氧化失重,由 TGA 曲线定量;另一条是链段运动层面的刚性崩塌,由 Tg 标定。只拿其中一项去评估高温结构胶,结论一定存在盲区。

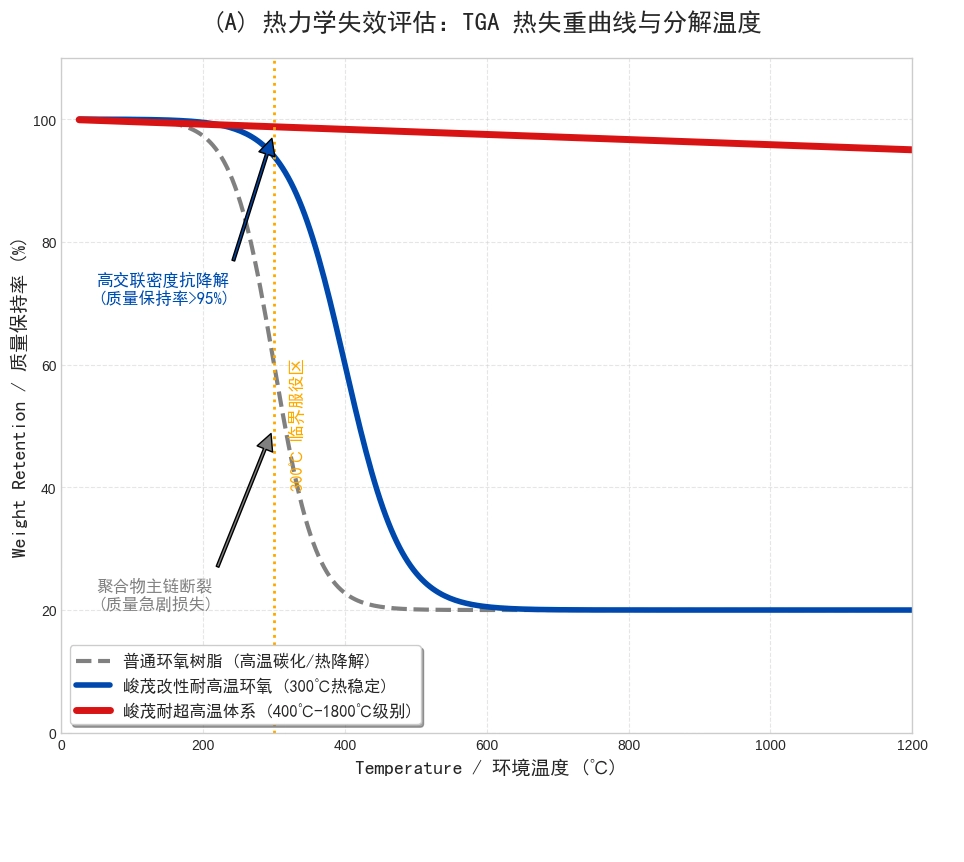

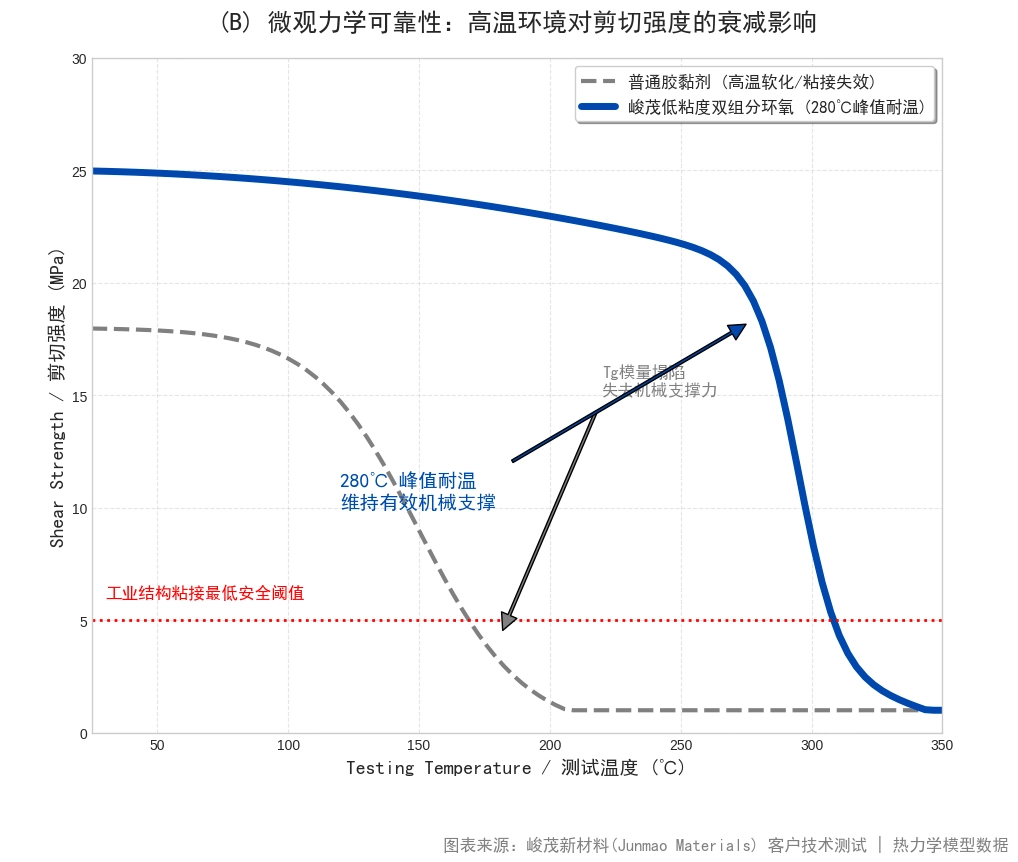

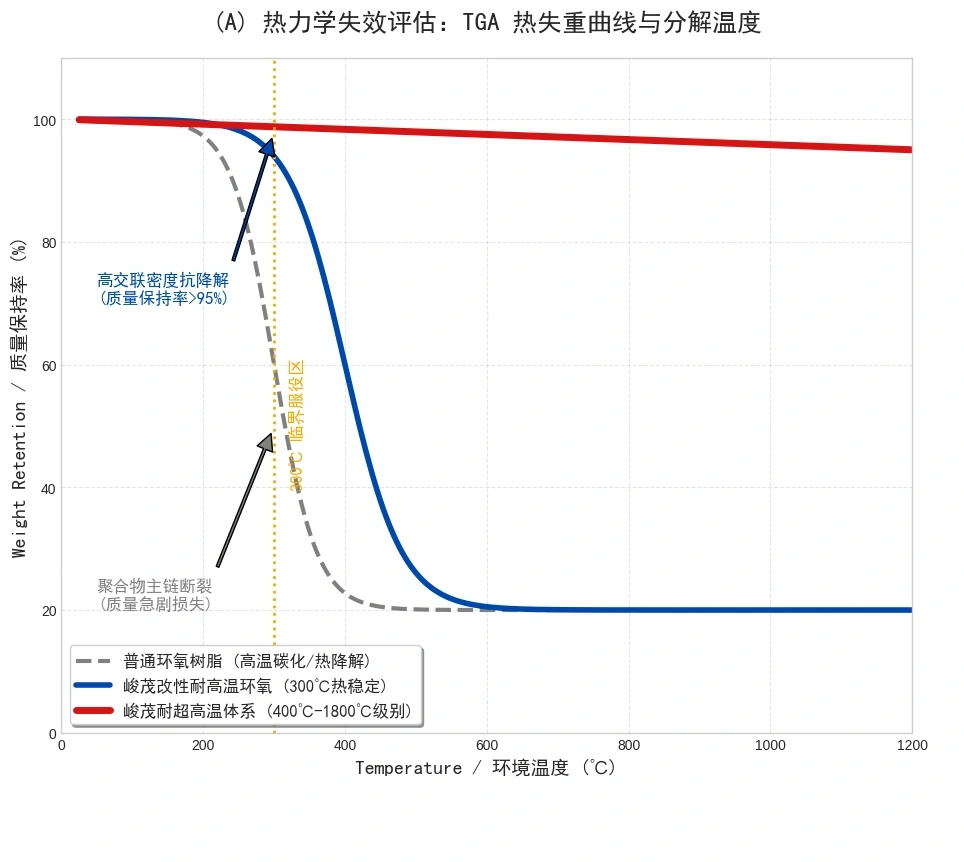

TGA 曲线给出分解温度与长期热老化寿命的上限。高性能耐高温胶需要足够高的热失重起始温度与分解温度(常以 5% 失重温度 Td5 作为工程口径),才能保证热物理与热化学稳定。Tg 则是材料由玻璃态转向高弹态的临界点:服役温度越过 Tg 之后,储能模量快速下降,剪切强度随之衰减。峻茂改性环氧体系用多官能团环氧树脂搭配脂环族固化剂重构交联网络,提高交联密度与断键活化能,把双组份体系的峰值 Tg 推到 280 °C,并让 4.2 GPa 的常温模量在持续高温下保持住。
在实际选型沟通中,常有工程师问起:为什么峰值 Tg 是 280 °C,长期耐温上限却能标到 300 °C?这里需要厘清 Tg 与最高工作温度的物理区别。Tg 表征的是聚合物基体模量发生转折的温度点,而耐温上限取决于交联网络与无机填料复合骨架在时间维度上的承载底线。对于经过高密度交联与亚微米无机填料深度增强的改性环氧体系,即便服役温度越过 Tg 进入橡胶态平台,高度致密的共价交联点与表面偶联锁定的刚性填料网络依然限制了链段的宏观滑移,使储能模量维持在约 180 MPa 的高弹性平台上,足以支撑气密密封与定位锁定这类非极端重载界面。当然,在 300 °C 下能持续服役多久,最终要拿 TGA 等温失重速率与热老化后的实测推力保持率说话,单看一个 Tg 数字或者单看一张短期耐热表,都算不出真实寿命。
另一处极易引发跨厂数据口径分歧的细节是 Tg 的测试标准。同一块固化完全的环氧胶样条,用差示扫描量热法(DSC)抓比热容台阶中点、用热机械分析法(TMA)看膨胀曲线拐点,或者用动态热机械分析(DMA)读取储能模量起始下降点(Onset E′)、损耗模量峰值(E″ Peak)乃至损耗因子峰值(tan δ Peak),测出来的 Tg 数值可以相差 15 °C 到 30 °C 之多;即便同为 DMA 测试,升温速率从 3 °C/min 改到 10 °C/min,或者振动频率变动,读数也会随之向高温侧漂移。部分厂家只标一个笼统的高 Tg 数值却隐去测试条件,客户买回来一做高温推力测试就原形毕露。峻茂对外出具的耐高温环氧规格书,统一以 DMA 10 °C/min 升温速率下的图谱为准(依据 ASTM E1640-23),并在技术报告中完整附上 E′、E″ 与 tan δ 三条重叠原图,方便客户端可靠性工程师直接放在同一把尺子下做严苛比对。
循环热应力与 CTE 匹配
在半导体腔体、车载传感器和电机定子的失效分析(FA)案例里,过半数的冷热冲击开裂,解剖下来会发现胶体本身并没有降解变质,而是异种基材之间的热膨胀系数(CTE)差得太远,界面累积的热机械剪切应力直接把胶层或陶瓷表面给撕裂了。
把常见封装基材的 CTE 摆在一起就能看出这种微观拉扯有多剧烈:单晶硅约为 2.6 ppm/°C,氮化铝(AlN)陶瓷约 4.5 ppm/°C,可伐合金(Kovar)与氧化铝(Al₂O₃)陶瓷落在 5 至 8 ppm/°C 之间,不锈钢与镍基高温合金在 10 至 17 ppm/°C,紫铜约为 17 ppm/°C,而铝合金则高达 23 ppm/°C;反观未经深度改性的普通刚性环氧胶,即便在 Tg 以下, CTE 也普遍在 55 至 80 ppm/°C 徘徊。当组件从室温升到 280 °C 再降回室温,每经历一次温度循环,粘接界面边缘就会按照剪切滞后(Shear-Lag)规律集中出现极高的剥离应力与剪切应力,几百个循环跑下来,微裂纹就会沿着界面尖端一路扩展贯通。
为了压住这股破坏性内应力,峻茂通过多粒径球形填料改性配方,将耐高温环氧在 Tg 以下的 CTE 压制在 7.5 至 48 ppm/°C 的可定制区间内(基于 TMA 实测,执行 ASTM E831-25 标准),使胶层在陶瓷、可伐合金、铜排与不锈钢之间真正起到热应变过渡层的作用。这里同样有一条容易被忽略的实验准则:评估胶粘剂的 CTE,必须同时审阅它在 Tg 以下(α₁)与 Tg 以上(α₂)的两段斜率,并且 TMA 曲线必须和 DMA 模量曲线对照着看。一旦工作温度跨过 Tg,自由体积急剧膨胀,α₂ 往往会飙升到 α₁ 的两到三倍;如果一款胶水的 Tg 只有 130 °C,哪怕它在室温到 100 °C 的 CTE 压得再低,到了 250 °C 温区照样会因为高弹态剧烈膨胀而把精密腔体撑裂。
更进一步讲,工程上 CTE 并非压得越低就越安全。单纯靠堆高无机填料体积分数来极限压低 CTE,必然伴随胶体弹性模量 E 的上升与断裂伸长率的下降。根据热应力积分公式 σ ∝ ∫ E(T)·Δα(T) dT,如果模量过高、胶体毫无应力松弛能力,在大尺寸陶瓷圆盘与厚金属法兰的粘接边缘,局部集中应力依然可能诱发陶瓷基材崩边。针对大面积异质键合场景,峻茂在降低 CTE 的同时,会在高度交联的刚性网络中嵌入微相分离的耐温增韧链段,并结合硅烷/钛酸酯复合偶联剂做填料表面原位修饰,再配合 50 至 150 μm 的键合层厚度(BLT)控制与阶梯中温固化制度,从源头降低化学固化收缩率与冷却残余应力,实现低膨胀与抗开裂韧性的同步收敛。
多维加工与综合性能
封装厂考核胶体时,耐热、流变、导热、绝缘与阻燃是并行打分的,任何一项不达标都会被直接否决。
单组份体系追求即开即用与高速点胶适配性,双组份体系追求低粘度渗透与空腔无死角填充,两者共同构成峻茂耐热平台的工艺底座。对微型腔体与细缝结构,材料还要在低粘度与高填充之间取得平衡:粘度决定渗透速度,填料决定固化后的强度与 CTE,而触变指数与适用期决定了它能不能接上既有的点胶或灌封产线。
降低粘度与提高填料占比之间存在真实取舍,解法是按工艺区分配方:点胶与刮胶需要适中的触变与保型性,灌封与浸渍需要更低的初始粘度与更长的流动时间,两套配方共享同一耐热骨架平台。这样做的价值在于耐热与可靠性数据可以跨工艺复用,客户换工艺时不必重新跑整套验证。
耐高温胶产品线与体系划分
针对不同封装架构与耐热上限,峻茂把耐高温产品分成四条线:改性环氧单组份、改性环氧双组份、热固型有机硅,以及超出有机体系能力范围的耐超高温复合体系。
柔性抗老化:热固型单组份有机硅胶
有机硅胶靠 Si-O 主链获得宽温域柔顺性,短期极限耐温可达 280 °C,固化后的断裂伸长率远高于环氧体系。
- 技术优势:延展性能优异,可吸收结构内应力,在高低温循环下抗老化表现出色;峻茂以热固化配方解决了硅胶在封闭腔体中的深层固化难题。
- 工程局限:模量低,剪切强度相对不足,界面也更容易剥离,便于返修,不适用于要求高强度结构固定的高应力环境。
结构级高强:耐高温单组份环氧树脂胶
针对需要承受高机械载荷、高气压冲刷或严苛气密隔离的金属与陶瓷结构件,单组份改性环氧是最直接的工程主选。
- 产线使用时开盖即点,省去了双组份称重、静态混胶与适用期(Pot Life)报废的麻烦,通过调整触变指数(TI 值),既能配合螺杆阀或喷射阀高速画胶不拉丝、不坍塌,也能用于大面积丝网印刷刮胶。加温固化后形成高度致密的热固性交联体,硬度达 Shore D 84(ASTM D2240),弹性模量 4.2 GPa,喷砂钢搭接拉伸剪切强度通常在 20 MPa 以上,高强结构档位实测可达 29 MPa(GB/T 7124-2008),能直接替代部分微型机械铆接或低温钎焊,且密封面可通过严苛的氦质谱检漏测试。
- 在耐久性验证中,峻茂耐高温体系在 300 °C 连续热风老化 72 小时后剪切强度保持率不低于 92%, 250 °C 连续老化 1000 小时后不低于 85%,经历 −40 °C 至 125 °C 冷热冲击 1000 次循环(TC1000)后强度保持率不低于 85%,并可承受多次 260-280 °C 无铅回流焊热冲击;针对热负荷更重的特种工况,高交联档位可在 300 °C 温区下长期维持结构锁定而不发生脱胶或碳化碎裂。需要注意的是,单组份高 Tg 环氧属于不可逆刚性交联体系,一旦完全固化便不具备温和无损返修能力,因此更适合定型量产的高可靠性结构固定。
精密灌封:耐高温双组份环氧树脂胶
复杂微型空腔与极细微组件互连,双组份(A/B)体系有独特的流变学优势。
- 低粘度渗透:混合后呈低粘度可流动状态,复杂结构内胶体填充均匀、无死角。
- 极限性能:固化后硬度高,绝缘型配方剪切强度可突破 26 MPa(约 3800 psi, ASTM D1002), 250 °C 长期工况下强度保持稳定。需要长周期高温服役的灌封场景,应直接选用有热老化后强度保持率数据支撑的双组份体系,而不是只看 TGA 曲线。
- 低 CTE 与外观自由度:低 CTE 为微型元器件带来长期粘接可靠性,这是多数耐高温胶容易忽略的隐性指标。除常规颜色外,峻茂还攻克了透明环氧的耐高温瓶颈,提供透明高 Tg 产品,并支持调色与填料定制。
双组份环氧在产线端最怕的是计量失准、混合不匀与厚胶层暴聚放热。双螺杆计量泵哪怕出现微小的配比漂移,或者静态混合管节数不够,都会在胶体内部留下微区未反应基团,到了 250 °C 高温服役时,这些欠固化软区就会演变成气孔与微裂纹的发源地。因此我们在导入双组份方案时,都会协助客户标定点胶机的动态混合比窗口与适用期粘度爬升曲线,并通过 DSC 扫描深腔底部胶样的残余反应热(ΔH),确保阶梯固化制度在最深处也能达到 98% 以上的交联度。
突破有机物物理极限:耐超高温体系
高温传感器、工业燃烧探头与热处理设备这类工况, 300 °C 级环氧已经没有可用余量,常规高分子会不可避免地碳化。
针对这一温区,峻茂把材料体系从有机网络切换到耐超高温复合体系,耐受范围覆盖 400 °C 直至 1800 °C,并在同一配方平台内兼顾绝缘与结构完整。在选型逻辑上,它属于环氧平台之外的补充,适用于最严酷的燃烧与极高温环境。
峻茂部分应用工况:半导体设备、高温气体传感器与高端电机
近两年在半导体装备国产化、车规与工业高温传感以及高压高转速电驱领域,客户端找过来的粘接与灌封需求有一个明显的共性:单纯耐 300 °C 已经不够用了,必须在同一个界面上同时解开耐高温、低 CTE 抗开裂、高绝缘、低真空释气以及中温低应力固化这几道相互耦合的约束。
半导体前道设备:陶瓷与金属界面的高温结构粘接
前道设备部件把耐温、绝缘、低 CTE 与洁净度四项约束叠加在同一个界面上,通用结构胶很难同时满足。
在晶圆刻蚀(Etch)、物理气相沉积(PVD)、化学气相沉积(CVD)及原子层沉积(ALD)等半导体前道工艺腔室内,静电吸盘(ESC)、陶瓷加热盘、气体喷淋头(Showerhead)、射频视窗以及真空机械手陶瓷末端执行器(End-Effector)等核心部件,长期工作在持续加热、真空与射频场交替的环境中。陶瓷盘体多以氮化铝(AlN)或氧化铝(Al₂O₃)制成,需要与金属冷却基座实现高强度、低热阻的界面连接,工作温度覆盖室温至 300 °C 以上,先进制程还要求短时承受更高的峰值温度。界面一旦在温度循环中失稳,后果直接落在晶圆温度均匀性、颗粒污染与设备停机时间上,而我们接触到的返修记录里,界面问题往往比胶体本体老化更早出现。
材料要回答四个问题:界面的长期耐温上限;陶瓷与金属之间的 CTE 匹配;长期电场、温度与真空叠加下的绝缘稳定性;以及固化过程不向腔体引入污染与可凝挥发物(TML / CVCM)。峻茂在该方向的耐高温环氧体系以 300 °C 级长期耐温与 280 °C 峰值 Tg 的高交联骨架作为承载基础, Tg 以下 7.5-48 ppm/°C 的 CTE 在氮化铝、氧化铝、不锈钢与铝合金之间提供缓冲,喷砂钢表面 20 MPa 以上的剪切强度完成结构锁定,绝缘型配方以 26 MPa 以上的剪切强度兼顾绝缘与承载。树脂主链经深度脱挥纯化处理,固化后总质量损失(TML)低于 0.32%,可凝挥发物(CVCM)低于 0.02%,按 ASTM E595 真空释气试验口径明显低于 TML 1.0% / CVCM 0.10% 的航天筛选限值。
峻茂同时提供透明高 Tg 环氧,用于需要光学检查或对位观察的腔体视窗与传感器窗口,在保持 300 °C 级耐温的同时满足外观与检测需求。设备维保场景下,单组份体系即开即用的特性也降低了现场返修的操作复杂度。
对半导体设备厂与晶圆厂而言,这层 100 μm 的改性环氧键合层直接关系到昂贵核心部件的装机寿命(MTBF)与预防性维护(PM)周期。峻茂在配合设备端做国产化替代与新机型定型时,不仅提供标准化样片数据,还全程参与从小型圆片剪切老化、300 mm 整盘超声波扫描(C-SAM)无空洞验证到整机热态冷热循环的完整工艺闭环。
高温气体传感器与航空仪表:陶瓷敏感元件的耐热密封
在汽车尾气后处理、工业锅炉燃烧控制、石油化工裂解监测以及航空发动机热端测控领域,氮氧传感器(NOx Sensor)、宽域氧传感器、高温压力变送器与热电偶探头的失效点,十有八九不在氧化锆(ZrO₂)陶瓷芯片或蓝宝石敏感元件本身,而在陶瓷芯体与不锈钢、因科乃尔(Inconel)镍基合金或可伐合金外壳之间的密封胶层先一步裂开。
这类传感器在设计上往往采用热端与冷端分区结构:前端探头直接伸入 600 °C 至 1000 °C 的尾气或窑炉气氛中,经过散热颈部传导后,中后段陶瓷基座、金属壳体与引出线密封腔的长期工作温度依然高达 220 °C 至 300 °C,同时还要承受发动机或管路的高频机械振动、冷凝酸液腐蚀以及频繁启停带来的剧烈热冲击。一旦封装界面出现微米级裂隙,外部废气或水汽窜入参比腔,传感器的浓差电势或电容信号就会瞬间漂移失真。
工程界在解决陶瓷与金属的高温气密连接时,通常有高温玻璃粉封接、活性金属钎焊(AMB)与耐高温胶粘接三条技术路线。玻璃封接与钎焊虽然能耐受 600 °C 以上的极高温,但烧结温度动辄高达 800-950 °C,不仅能耗高、工序繁琐,而且极易烧坏内部已经预装好的铂电极引线、补偿芯片或热敏电阻,冷却时的巨大温差还会把薄壁氧化锆陶瓷直接拉裂。因此在 250-350 °C 的传感器中后段过渡密封区与引线灌封腔,采用可在 80-120 °C 完成中温固化、随后长期耐受 300 °C 的改性环氧体系,就成了兼顾成品率与成本的最优解(若局部封接位点温度突破 400 °C 乃至 1000 °C,则改用峻茂耐超高温体系做分温区协同封接)。
在这类柱状套管或环形台阶的传感器密封中,我们在实验室解剖过大量客户送来的早期失效件,总结出一条非常关键的产线铁律:高温环形或层间粘接,胶层绝不能贪厚。很多结构工程师直觉上认为把灌封槽开宽、把胶涂厚一点会更结实,殊不知环氧胶的体积收缩与热膨胀总量是随厚度线性累加的;胶层越厚,内部蓄积的热应变能就越大,冷热冲击下最先崩开的往往是胶层堆积最厚的拐角。峻茂的做法是用高触变单组份环氧完成薄层结构定位与端面气密锁边,再用极低粘度、CTE 压至 10-20 ppm/°C 的双组份高温环氧通过毛细作用填满窄缝,将集中剪切应力均匀耗散在微米级界面上,从根本上阻断热冲击微裂纹的萌生路径。
高端电机与电驱系统:定子绝缘与端部固定
如果说半导体与传感器考验的是精细薄层界面,那么工业高速主轴电机、航空作动电机以及新能源汽车 800V/1000V 碳化硅(SiC)电驱系统的定子绕组灌封,则是把热、电、机械振动与油冷化学腐蚀四股极端应力全数压在同一套环氧灌封胶上。
当前高功率密度电机普遍采用扁铜线(Hairpin)或连续波绕组设计,裸铜槽满率从传统圆线电机的 45% 左右直接拉升到 70% 以上。槽满率上去了,留给绝缘漆与胶水的匝间、层间及槽内缝隙却被极限压缩到 0.25 至 0.5 mm,常规高粘度浸渍漆或普通灌封胶在常压下根本渗不透,极易在深槽底部留下致命气隙。与此同时,定子端部绕组悬空在外,既贴不到硅钢片铁芯,也靠不上水冷机壳,而扁线表面被聚酰亚胺(PI)或聚醚醚酮(PEEK)漆膜包覆,径向等效热阻比铜的轴向导热路径高出近百倍,导致大电流满载工况下热量持续向端部堆积;台架实测表明,未做整体导热灌封的扁线定子端部热点温度可飙升至 188-195 °C,直接越过 H 级绝缘(180 °C)的长期工作上限,逼近 200 °C 绝缘等级的裕度边界。用高导热耐高温环氧灌封胶将端部与槽内原本导热系数仅有 0.026 W/m·K 的空气死角彻底置换填充后,定子端部峰值温度可下降 25 °C 至 35 °C,相当于把电机的持续输出功率与绝缘热寿命往上提了一个完整代际。
选型要同时处理五条约束:端部热量的导出路径;与铜绕组、硅钢片之间的 CTE 匹配;油冷或水冷介质下的化学耐受;变频驱动下纳秒级脉冲电压带来的电应力;高转速下绕组端部的机械固定。其中电应力最容易被低估。变频器输出脉冲上升时间进入纳秒量级后,绕组上的电压分布与工频工况完全不同,低压变频电机需要在出厂前完成局部放电起始电压(PDIV)测试,中高压与高功率密度机型则要按 IEC 60034-18-41 与 GB/T 22720.2 的鉴定流程验证绝缘结构。胶体作为匝间与端部的介质,其固化后的介电行为、与耐电晕漆包线漆膜的相容性,以及长期热老化后的绝缘保持能力,共同决定电机能否在整个寿命周期内不出现局部放电。
峻茂针对高端电机定子开发的双组份耐高温真空灌封环氧体系,以 280 °C 峰值 Tg 的刚韧平衡骨架打底,将 Tg 以下的 CTE 精准控制在 25 ppm/°C 以内(向铜线与硅钢片收敛),常温搭接剪切强度达 27 MPa,在经历 −40 °C 至 125 °C 的 1000 次严苛温度循环(JEDEC JESD22-A104F.01 口径 TC1000)及高温油浸老化后,剪切强度依然稳守 24 MPa 以上,抑制高转速离心力与电磁谐振下的端部微动磨损。针对不同主机厂与电机厂的绕组间隙、脉冲上升沿斜率与电压平台,峻茂支持在真空低粘度渗透性、导热系数(1.5 至 6.0 W/m·K 可定制)、高温体积电阻率与阶梯固化节拍之间做定向配方微调,并提供胶体与客户指定漆包线线材的高温相容性及 PDIV 联合摸底测试。
耐温档位的设计变量
在现代高端工业制造中,结构胶接与灌封早已不再是车间末端用来修补缝隙的辅料,它和精密激光焊接、特种钎焊一样,是一门需要靠严密数据闭环支撑的界面结构工程。峻茂新材料(SCITEO)始终以分子级交联网络调控改性以及全温域热机械分析为研发底座,构建起覆盖 300 °C 级高性能改性环氧至 1800 °C 超高温无机复合体系的完整技术矩阵。在我们的工作流里,峰值 Tg、线性热膨胀系数 CTE、高温储能模量平台、导热介电参数以及中温固化窗口,全部可以随客户的具体工况重新拆解、定向配比。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
在复杂元器件空腔灌封中,峻茂双组份低粘度环氧胶如何打破“低粘度必然低 Tg”的物理悖论,同时实现耐高温?
悖论来自配方路线:常规做法用活性稀释剂降粘度,稀释剂会破坏链段刚性, Tg 因此暴跌。峻茂改用特种多官能团环氧树脂搭配定制低粘度脂环族固化剂,在不引入稀释剂的前提下保持流动性与微米级间隙渗透能力,固化后形成高密度交联网络,支撑 280 °C 峰值 Tg 与 250 °C 长期服役下的强度保持。
陶瓷与金属(不锈钢、铜、可伐合金)异种材质封装,在 300 °C 温区下如何防止界面剪切剥离?
失效本质是 CTE 严重失配造成的机械撕裂,胶体本身的内聚强度往往还有余量。普通胶在 300 °C 的膨胀差异下界面剪切应力会迅速超过承载限。峻茂 300 °C 级高温环氧把 Tg 以下的 CTE 压到 7.5-48 ppm/°C(TMA 实测),在金属与陶瓷之间形成应力缓冲层,从微观力学层面化解破坏性热机械应力,并以 20 MPa 以上的搭接剪切强度守住界面完整。
峻茂 300 °C 级耐高温环氧树脂胶是否需要把设备加热到 300 °C 才能完成固化?
不需要。交联固化温度与最终耐热极限是两个物理概念。峻茂单组份/双组份体系通常采用阶梯式中温固化,例如 80 °C/1h 加 120 °C/1h,在较低热预算下完成三维网状交联,固化成型后的高 Tg 骨架即可承受 300 °C 级长期热暴露与更高温度的短时热冲击。相比直接超高温固化,阶梯式固化能有效降低胶体骤然收缩带来的残余应力。
半导体前道设备的静电吸盘与陶瓷加热器粘接,为什么通用结构胶容易在服役中失效?
因为界面同时承受持续加热、真空与射频场,通用环氧的耐温上限与 CTE 匹配不足,温度循环累积的界面剪切应力超过胶体强度后出现剥离或开裂,进而造成晶圆温度均匀性下降与颗粒污染。选型应锁定 300 °C 级长期耐温、Tg 280 °C、Tg 以下 CTE 低于 48 ppm/°C 且搭接剪切强度 20 MPa 以上的改性环氧,并以阶梯式中温固化降低残余应力。
扁线电机与高压驱动电机的定子灌封,为什么变频电应力必须与耐温、CTE 一起评估?
因为电机绝缘失效是热、电、机械与环境四类应力叠加的结果。扁线绕组把裸铜槽满率提到 70% 以上,匝间与层间间隙被压到 0.5 mm 以内,常压浸渍难以保证无气泡全渗透;端部绕组又缺少铁芯与机壳散热路径,满载温度可逼近 H 级绝缘的 180 °C 极限。再叠加变频器纳秒级脉冲带来的电应力,胶体固化后的介电行为与漆膜相容性就成为局放起始电压的决定因素。峻茂耐高温环氧以 280 °C 峰值 Tg、Tg 以下低至 7.5 ppm/°C 的 CTE 与 20 MPa 以上剪切强度,同时守住散热路径、热匹配与结构锁定,并可按客户实际的脉冲上升时间与电压平台定向调整配方。
