耐低温胶水怎么选?-55 °C 至 −255 °C 超低温与液氮液氦工况的深冷粘接失效机理

耐低温胶水选型:从 LNG 储运、液氢贮箱到超导磁体浸渍与量子计算低温封装,峻茂深冷界面材料的应力管理、分子结构设计与选型准则

摘要 (Abstract)

耐低温胶水的失效,几乎从不暴露在常温测试报告里。许多胶粘剂只要环境温度下探到 −55 °C 以下,甚至直接浸入 −196 °C 液氮或 −269 °C 液氦温区,材料的物理行为就会彻底改变:高分子链段运动被逐步冻结,储能模量陡增一个数量级,断裂韧性同步断崖式下跌,胶层彻底失去靠微形变耗散应力的能力。此时,界面上的矛盾开始集中爆发。6061 铝合金的热膨胀系数(CTE)约为 23-24 ppm/°C,奥氏体不锈钢约为 16-17 ppm/°C,而未改性的普通环氧树脂高达 45-60 ppm/°C。从室温一路冷却至 −196 °C 液氮温区,铝合金基材的积分线收缩率约为 0.4%,未填充环氧胶层的收缩量却接近它的两倍。这种收缩差在大尺寸结构件或精密传感器壳体内会累积出数百微米乃至毫米级的位移差,最终全数转化为撕裂胶层、剥离界面的剪切应力。

在深冷工程一线,决定一款超低温胶能否长期服役的,从来不是常温剪切强度有多高,而是深冷温区下的断裂韧性 KIC、界面极性锚定强度与固化残余应力的综合平衡。峻茂新材料(SCITEO)的深冷配方平台从应用端反推设计:先看清器件在 LNG 储运、液氢贮箱、超导磁体、无液氦磁共振与稀释制冷机里承受的真实应力谱,再回到树脂骨架、增韧相、填料级配与固化窗口上做取舍。下文先讲清失效物理与配方逻辑,再进入产品矩阵、应用场景、可靠性数据与工艺落地,全篇覆盖 −55 °C 至 −255 °C 全温区,把液氮级环氧树脂的低温模量调控落到可以直接对照的选型口径。

核心参数对比

下表对比峻茂深冷系列与常规低温胶在关键指标上的量级差异:

横向滑动查阅→
参数峻茂方案行业常规测试标准
极限耐低温−55 °C 至 −255 °C−40 °C 至 −60 °C液氮浸泡 / 低温驻留
常温剪切强度≥32 MPa8-15 MPaGB/T 7124
剥离强度26 pli5-12 pliASTM D1876
液氮温区断裂韧性 KIC≥5.3 MPa√m1.5-2.5 MPa√m液氮温区三点弯曲
固化线收缩率0.05%-0.2%1%-3%ISO 2577
体积电阻率10¹⁵ Ω·cm10¹²-10¹³ Ω·cmASTM D257
可凝挥发物 CVCM<0.1%>1%ASTM E595

深冷失效的物理本质:热膨胀系数失配、模量冻结与断裂韧性骤降

工业界通常将 −55 °C 及以下的服役环境划入深冷与超低温范畴,这条分界线是由高分子材料的物理极限划定的。通用聚氨酯结构胶的弹性下限大多卡在 −50 °C 左右,普通有机硅密封胶越过 −60 °C 后便会经历结晶硬化与性能骤降;一旦进入液氮(−196 °C / 77 K)、液氢(−253 °C / 20 K)与液氦(−269 °C / 4.2 K)温区,几乎全部有机高分子材料都已进入深度玻璃态。跨过这条温度红线后,胶接结构的失效模式不再是常规意义上的“粘接力不够”,而是收缩应力在界面无处释放。产线和实验室里常见的低温胶体崩裂、金属陶瓷界面脱胶、灌封件冷热冲击开裂以及低温气密失效,病根全都出在这里。

热膨胀系数差与累积位移

有机高分子材料的热膨胀系数天然高于金属、陶瓷与碳纤维复合材料,这种物理差异在逾百摄氏度的深冷降温跨度下会被急剧放大。工程核算时不能只看材料表上的室温瞬时 CTE,因为材料的比热容与热膨胀系数都会随温度下探而非线性衰减,真正决定界面可靠性的是从固化温度或室温(300 K)一路降到目标深冷温区的积分线收缩率:

  • 铝合金 6061 类:室温 CTE 约 23-24 ppm/°C, 300 K 至 77 K 积分收缩约 0.4%
  • 奥氏体不锈钢 304/316:室温 CTE 约 16-17 ppm/°C,同温区积分收缩约 0.3%
  • 碳纤维复合材料:顺纤维方向 CTE 极低(约 0-5 ppm/°C),甚至表现为微弱负膨胀,但垂直纤维的基体方向收缩显著偏高,呈现强烈的各向异性
  • 未填充环氧树脂:CTE 约 45-60 ppm/°C
  • 二氧化硅填充改性后:可降至 20-30 ppm/°C

当组件从室温降到 −196 °C 时,如果胶层的自由收缩率是金属基材的两倍,在几毫米见方的小芯片底部,这种失配也许只是微米级的相对错动;但在几十厘米乃至米级跨度的 LNG 船用薄膜罐的殷瓦钢与铝合金构件、液氢复合材料贮箱或大型超导线圈骨架上,收缩差会在粘接界面两端累积出毫米级的相对位移,并在胶层边缘与刚度突变角部转化为剧烈的剪切与剥离耦合载荷。

深度玻璃态下的模量冻结

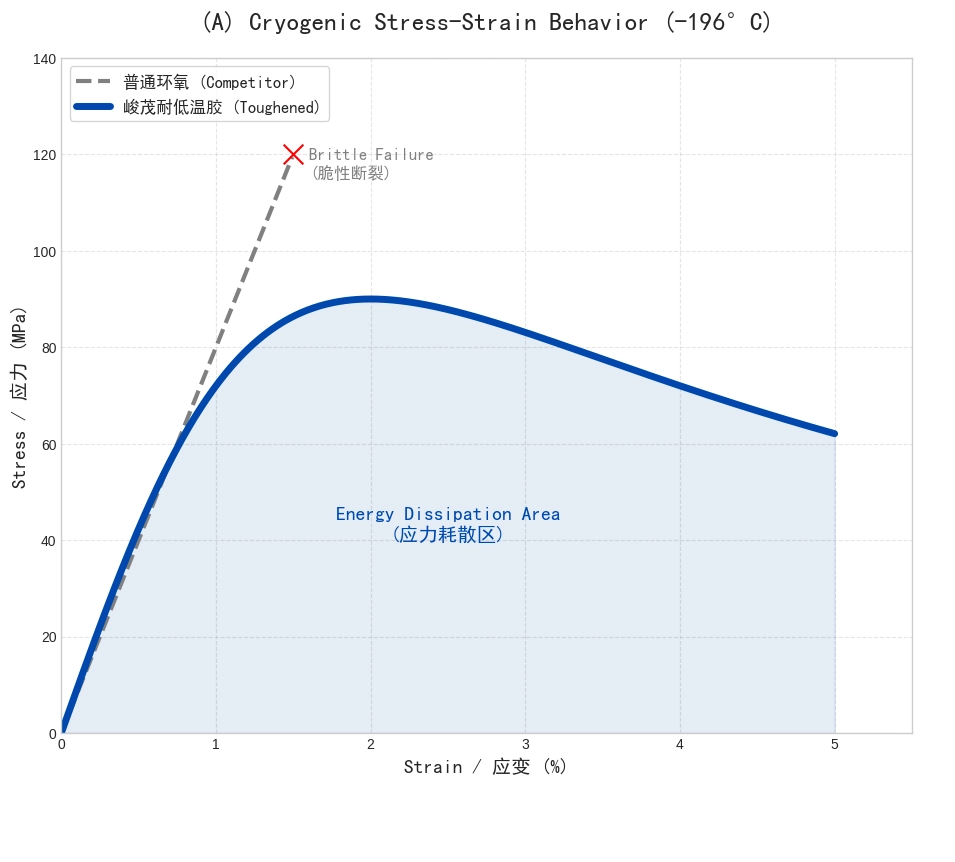

普通环氧树脂进入深度玻璃态后,不仅主链运动被锁死,连次级链段的局部摆动也会停滞,低温储能模量 E′ 往往飙升至 5-8 GPa,整层胶从原本具备一定韧性的半刚性体退化为像玻璃一样脆的高模量硬壳。此时,只要热失配累积的内应力超过材料在对应温区下的平面应变断裂韧性 KIC,裂纹就会在毫秒间贯穿胶体本体,或者沿着基材界面整片剥离,甚至伴随清脆的崩裂声。

断裂韧性 KIC 是超低温胶水选型中最核心、却最容易被采购端与初阶设计忽略的指标。实测数据表明,传统双酚 A 环氧配合芳香胺固化体系在液氮温区(77 K)下的 KIC 仅有 2.0 MPa√m 左右;而通过主链柔化与微相分离增韧后,峻茂极限超低温支线在同等液氮测试条件下的 KIC 可稳定达到 ≥5.3 MPa√m。评判一款耐低温胶水在液氮里会不会脆裂,直接核对深冷 KIC 与低温延伸率即可,单拿 25 °C 下的搭接剪切强度去推演液氮工况,在工程上没有任何参考价值。

微裂纹累积与深冷热循环疲劳

深冷粘接的损伤带有鲜明的疲劳累积特征。许多候选胶水在实验室做第一次液氮浸泡时看似完好,但内部高应力区其实已经萌生了肉眼不可见的微米级银纹或界面微裂纹;随着液氮浸泡与室温回温循环次数增加,微裂纹网络逐步扩展连通,胶接结构的气密性与电绝缘性同步崩溃。更棘手的是,一旦液氮、液氢或 LNG 顺着微裂纹渗入胶层内部或界面缝隙,当设备停机回温时,深冷液体会在密闭微腔内急剧气化膨胀,体积瞬间放大数百倍,像微型爆破一样把原本只是微裂的胶层彻底撑裂。这也是为什么严苛项目的验收规范不会只看单次降温结果,而是必须考核 50 次以上液氮冷热冲击循环后的强度保持率与超声扫描界面完整性。至于液氙、液氩暗物质与中微子探测器这类需要连续数年浸泡在深冷介质中的装置,还必须将微裂纹抑制与长达数年的尺寸蠕变稳定性放在一起联合核算。

峻茂分子结构工程:让链段在液氮温区保留自由度

环氧树脂的粘接强度与工艺可控性已不是瓶颈,短板落在应力管理上。峻茂的深冷配方平台就从这个短板切入,可调的环节集中在骨架、增韧相、界面锚定与填料。

长链脂肪族骨架与柔性醚键

针对 −196 °C 至 −255 °C 的液氮液氦温区,峻茂在树脂骨架上降低了刚性苯环的占比,引入长链脂肪族结构并保留柔性醚键。这种结构在深冷条件下仍保留有限的链段旋转与蠕变能力,当热膨胀失配产生收缩拉力时,胶层可以通过微观层面的分子链滑移把集中应力耗散掉,避免应力尖峰直接命中界面。落到可测的数据上,这是一套深冷储能模量维持在 2.3 GPa 量级的体系,没有出现普通环氧那种成倍攀升,胶体在液氮温区仍留有通过形变耗散应力的余量。

CSR 核壳橡胶与液相橡胶协同增韧

为进一步提高断裂韧性,峻茂把核壳橡胶(CSR)粒子均匀分散在体系中,并配合液相橡胶形成多尺度增韧相。核壳橡胶的聚丁二烯核玻璃化转变温度约在 −80 °C 附近,液相橡胶的橡胶相玻璃化转变温度约在 −70 °C 至 −80 °C 区间,两者在液氮温区仍保持橡胶态,因此增韧机理不会被低温冻结:

  • 空穴化效应:胶层承受收缩拉力时,橡胶核内部发生空穴化,释放体积收缩产生的静水压力
  • 剪切屈服:粒子诱导周围环氧基体产生塑性剪切带,钝化微裂纹尖端并阻止其扩展
  • 裂纹偏转:多尺度粒子的尺寸级差迫使裂纹频繁改变方向,提高裂纹扩展所需的能量
横向滑动查阅→
峻茂研发团队分析的深冷胶低温储能模量温谱与界面剥离耗能机理:左侧以对数温度轴给出 300 K 递降至 4 K 的储能模量 E′ 演变,常规双酚 A 环氧自 3.4 GPa 一路攀升至液氮 77 K 的 6.8 GPa、液氦 4.2 K 达 7.4 GPa,呈模量暴涨;峻茂极限低温系列全程维持在 2.1 至 2.4 GPa 平台区, 77 K 与 4.2 K 均保持 2.3 GPa,β 松弛特征温度约 −62 °C、损耗因子 tan δ 约 0.038,说明链段局部转动未被完全冻结。右侧以 T 型剥离剖面与强度对比条给出界面应力耗散路径:界面剪切载荷先由低模量胶层形变吸收,再经橡胶相空穴化卸载与裂纹偏转钝化终止扩展;剥离强度 26 pli 高于行业常规结构胶的 5 至 12 pli,配套液氮温区断裂韧性 KIC ≥5.3 MPa√m 与常温剪切强度 ≥32 MPa

界面锚定与剥离强度构建

峻茂深冷系列的剥离强度达到 26 pli,在结构硬胶里属于偏高一档,常温剪切强度在 32 MPa 以上。高剥离强度换来的是界面锚定:深冷收缩时,界面结合力把胶体拉住,迫使它自身发生弹性形变,界面也就不容易脱开。深冷界面承受的是剥离与剪切耦合载荷,单看剪切强度覆盖不到这一项。

功能性填料体系的两条支线

低温工况下,填料的作用带有方向性。

针对 −55 °C、−60 °C、−70 °C 工况,配方端提高导热填料比例,峻茂把导热系数做到 1.5 W/m·K、硬度做到 90 Shore D 以上。这一支线要的是高模量固定元器件、压制振动位移,并借导热通路降低局部温升,让传感器与精密器件在冷热冲击中保住机械完整性。

走到 −200 °C、−255 °C 工况,填料比例反而要主动压低,硬度保持在 60 Shore D 量级,峻茂把基体树脂的延伸率与低温韧性放到最高优先级。导热系数会因此损失一截,但换来的抗开裂裕度在液氮温区是决定性指标。

峻茂深冷产品选型矩阵

针对从军标温冲到液氦温区的不同耐温等级,峻茂提供梯度产品矩阵,避免用单一配方覆盖全部温区。

横向滑动查阅→
产品系列极限耐低温关键特性典型应用场景
低温高硬度系列−55 °C / −60 °C兼顾高强度与耐寒,可通过军标冷热冲击,耐温范围 −60 °C 至 180 °C军用连接器灌封、户外基础设施传感器、车规件组装
低温导热系列−60 °C / −70 °C抗开裂能力突出,玻璃化转变温度低,低粘度导热,低收缩军用传感器、温度探头、深井勘探仪器、科学仪器设备
极限低温系列−196 °C / −255 °C通过液氮温区工艺验证,高粘接强度,低模量高剥离韧性抗微裂纹,耐化学侵蚀,电学特性稳定LNG 传感器、超导磁体、量子计算机、量子芯片

应用端工程解析

耐低温胶水怎么选,归根结底要看被粘结构在降温速率、介质浸泡、机械载荷与真空洁净度上承受怎样的复合约束。以下前沿工业与科研场景,代表了当前超低温界面材料最严苛的工程考场。

LNG 与液氢储运:深冷压力传感器与低温贮箱密封

液化天然气(LNG)常压储运温度约为 −162 °C(111 K),而液氢(LH₂)储运温度更是低至 −253 °C(20 K)。大型 LNG 薄膜罐、运输船与液氢球罐的安全监控,高度依赖分布在罐壁与罐底的数百个 Pt100 铂电阻、Cernox 或光纤光栅测温探头进行连续温度场扫描。一旦绝热层局部失效或内胆出现微渗漏,唯有靠长期浸没在深冷介质中的探头,才能第一时间捕捉冷点异常,提前阻断可燃气体富集引发的爆炸风险。

普通环氧或有机硅灌封胶在这类探头中最常见的故障是深冷微裂纹与引线脱胶:降温时不锈钢护套与内部线缆、陶瓷基板收缩不一,脆化的胶体一旦开裂,深冷 LNG 或液氢便会顺着毛细缝隙侵入芯片焊盘导致信号漂移甚至短路;而在检修回温时,残留介质气化膨胀会直接把传感器外壳胀破。峻茂针对深冷探头开发的超低温环氧灌封与粘接体系,以 60 Shore D 的适度柔韧性配合 26 pli 的剥离锚定力,吸收 316L 不锈钢护套收缩带来的径向与轴向剪切力,实测在 −196 °C 液氮中连续浸没 500 小时至 1000 小时后取出解剖,胶体与金属护套、聚四氟乙烯/聚酰亚胺引线护套之间依然严丝合缝,无任何界面分离,也无发白的银纹。

横向滑动查阅→
峻茂研发团队分析的低温传感器封装工程图:感温元件谱系与探头深冷锚固。左侧以对数温度轴(冷端向右)给出六类感温元件的冷端可达边界,锗电阻 Ge 0.05 K、碳电阻 Cernox 0.1 K、硅二极管 1.4 K、热电偶 Type E 3 K、光纤光栅 FBG 4 K、铂电阻 Pt100 经标定扩展至 14 K,并与 LNG 111 K、液氢 20 K、液氦 4.2 K 逐一对位;右侧以界面栈剖切呈现不锈钢 316L 护套、峻茂低温导热灌封胶(导热 1.5 W/m·K、CVCM <0.1%)、感温元件芯片、氧化铍或蓝宝石绝缘热锚层、三线制引线与气密馈通、外部屏蔽信号电缆,并列抑自热、引线热锚、真空低放气、绝缘与界面热阻五项界面约束

液氢方向对材料提出额外约束。液氢贮箱的复合材料缠绕结构在深冷下的主要损伤是基体损伤与纤维基体界面脱粘,胶接界面必须同时满足低渗透、低放气与低温韧性;若结构可能接触液氧,则材料还需按 ASTM G63 与 NASA-STD-6001 通过冲击与摩擦敏感性评估。对应配方以高交联密度控制渗透率,并以 ASTM E595 的 TML 与 CVCM 门槛约束真空侧洁净度。

氢能航空把这套约束推到了毫米级形面与全生命周期尺度。欧洲的 HYTANK 项目完成了航空级碳纤维复合材料双壁液氢贮箱的制造与装配验证,把表面预处理、功能阻隔层与自动化装配串成一条产线; COCOLIH2T 走的是热塑性复合材料共形贮箱路线,用更低能耗的成型工艺压缩重量与体积。结构越轻、壁厚越薄,界面层承受的收缩错动越大,胶黏剂的低温柔韧与低放气因此从辅料指标升为结构指标。

商业航天把同类工况推向规模化。中大型液体火箭的液氧甲烷与液氧液氢贮箱采用单层共底结构,配合大温差过冷加注流程,箱体密封、绝热层固定与传感器接线端子粘接都要在深冷与振动叠加下长期工作;可重复使用火箭还要应对回收复用带来的疲劳寿命要求。这类结构的配方取舍会把低温韧性、低放气与批次一致性排在优先级前列,因为单点失效足以终止一次发射流程。

超导磁体与可控核聚变:真空压力浸渍与低温绝缘

在大型超导磁体与可控核聚变装置(如托卡马克磁体系统)中,超导线圈的浸渍树脂同时扮演着高压电绝缘层、洛伦兹力传力骨架与深冷导热通道三重角色。低温超导线材如铌钛(NbTi,超导转变温度约 9.2 K)与铌三锡(Nb₃Sn,需在 650-700 °C 下完成“先绕制后反应”热处理),以及可在液氮温区以上运行并支撑 20 T 级超高场的稀土钡铜氧(REBCO)高温超导带材,绕制成大型饼式或螺线管线圈后,普遍需要采用真空压力浸渍(VPI)工艺进行整体固化成型。

产线做超导线圈 VPI 浸渍时,工艺工程师与磁体物理学家往往面临一组尖锐的配方矛盾:为了把树脂彻底灌入匝间微米级玻璃丝布缝隙且不留任何气孔,树脂混合后的初始粘度必须控制在数百厘泊(cP)以内,且在浸渍温度下必须具备数小时以上的超长可操作时间(Pot Life)与极低的反应放热峰;但固化完成后,树脂基体又必须承受从室温降至 4.2 K 的剧烈热收缩、几十特斯拉强磁场下的巨大电磁剪切力,在核聚变堆内还要耐受高能中子与 γ 射线辐照而不发生主链脆化降解。

峻茂把这组矛盾拆成两条线来解:混合固化剂体系与多尺度增韧相让玻璃化转变温度与韧性各自可调,树脂的低温模量因此能落在既传递电磁载荷、又不把收缩应力全部压向界面的窗口内;低粘度与长可操作时间用来匹配大型线圈真空压力浸渍的节拍。

聚变磁体正在把高场与无液氦两个方向同时推高。工艺窗口收紧之后,绝缘结构的可靠性权重随之上升:高场磁体的失超检测本身已很困难,正常区传播缓慢,绝缘层一旦出现界面脱粘或微裂纹,局部温升会被放大成整段绕组的风险事件。这也是峻茂在聚变方向把低温韧性、低放气与耐辐照放在同一支配方里取舍的原因。

量子计算:稀释制冷机与毫开尔文级封装

超导量子比特的工作温度在 10-20 毫开尔文量级,比宇宙微波背景低两个数量级以上。为了把量子处理器从单芯片扩展到多芯片,行业正在重构低温基础设施:模块化低温架构把多台制冷单元互连以支撑数千比特级机柜,稀释制冷机的信号布线从同轴电缆转向柔性带状结构,以降低热负载并提高装配效率;晶圆级封装开始承载数百比特量级的阵列,设计重点转为抑制寄生射频模式、降低介质损耗并管理差分热收缩。

这些变化把界面材料推到新的约束集上。稀释制冷机的每一级温区都有严格的制冷功率预算,固化残余应力释放、胶层放气、在冷面上凝结的挥发物,都会改变器件位置或污染量子芯片表面,最终抬升介质损耗,直接表现为相干时间下降。差分热收缩同时作用在封装层、互连层与基板之间,粘接界面需要足够的形变能力吸收毫米级错动,把应力挡在量子器件之外。

面向量子硬件的深冷粘接与封装配方,指标收敛为三条:低固化收缩稳住装配几何,低放气与低可迁移离子含量守住介质损耗与绝缘,低模量与高延伸率吸收深冷差分收缩。这三条与光学载荷、深空探测仪器的洁净度要求同源,固化窗口可以在同一平台上按项目调整。

超导医疗装备:无液氦 3.0T 磁共振(MRI)传导冷却界面与脑磁图探头

传统医用超导磁共振成像(MRI)设备高度依赖上千升液氦浸泡来维持超导磁体的 4.2 K 工作环境,高昂的液氦采购成本、补氦停机维护以及潜在的失超排氦安全隐患,促使全球医疗影像巨头加速转向“无液氦化”(Dry Magnet)技术路线。无液氦 1.5T 与 3.0T 超导磁共振的核心原理是固体传导冷却:取消庞大的液氦杜瓦槽,改用双级 G-M 制冷机或脉管式制冷机的 4 K 冷头,通过高导热无氧铜热总线与导热绝缘结构胶,直接将超导磁体线圈冷却并锁定在 4 K 温区。

取消液氦流体的均匀浸润散热后,固体界面上的每一丝热阻都会直接压缩磁体的可靠裕度。传导冷却界面上的结构导热胶不仅要在 4 K 极低温下维持极低且稳定的界面热阻,还要经受医院装机调试、停电回温再冷却等多次 300 K 至 4 K 的大跨度热循环而不发生丝毫界面脱粘;同时,由于制冷机冷头在工作时存在持续的机械往复微振动,胶层还必须具备恰当的阻尼与低模量应力缓冲能力,防止冷头振动直接传导至超导线圈引发摩擦发热失超或造成磁共振图像伪影。同样的界面挑战也出现在超导量子干涉仪(SQUID)脑磁图与心磁图探头中。峻茂在这一温区的配方平台上,把低模量应力缓冲、低温热阻稳定性与低放气放在同一套材料里解决,不必在三种材料之间做取舍。

大科学装置:液氙液氩暗物质中微子探测器

深地粒子物理实验中的液氙(−100 °C)、液氩(−186 °C)时间投影室(TPC)探测器,与深空探测卫星上的空间红外光学遥感载荷,虽然一个深埋地下数千米、一个运行在深空轨道,但在超低温胶粘剂的选材逻辑上却高度同源:深冷抗裂韧性、极致的化学惰性与近乎苛刻的洁净低本底必须同时过关。

在暗物质直接探测与无中微子双贝塔衰变等大科学装置中,成百上千只光电倍增管(PMT)或硅光电倍增管(SiPM)阵列需要整年浸泡在数百吨高纯液氙或液氩中。探测器的核心使命是捕捉极其微弱的闪烁光子,因此所有进入腔体的封装胶与结构粘接胶,不仅要保证在数年深冷浸泡下不脱落、不开裂、不向液氙/液氩中析出任何电负性杂质(以免吞噬漂移电子),还必须经过极其严苛的痕量放射性本底筛查,严控铀(U)、钍(Th)、钾(⁴⁰K)等天然放射性同位素含量,避免材料自身的衰变射线淹没真实的物理信号。

红外探测光学载荷属于同一类极限约束。整机工作温度通常在 40 K 量级,中红外探测器需要降到 7 K 以下,可动机构的功耗预算被压到数十毫瓦,复合材料背板在数百摄氏度的降温跨度内还要守住几十纳米的形面稳定性。到这个精度,粘接层已经属于光机结构的组成部分,胶层的固化收缩、吸湿膨胀或低温蠕变都会直接移动光学元件,改变光路并降低成像质量。

两类场景的粘接点位也很具体:光电探测单元的固定、绝缘支撑与密封结构,以及光学元件固定与探测器组件粘接。液氙、液氩工况的降温速率通常受控且缓慢,但浸泡时间以年计,长期尺寸稳定性与界面强度保持率因此比极限强度更重要。

军用连接器灌封

连接器是深冷与振动耦合最典型的接口件,灌封胶在这个位置同时承担填充、绝缘与机械支撑三份职责。连接器本体的密封路线、壳体材料与偶联层设计,站内另有专文展开,这里只收束深冷段最关键的界面物理结论。

GJB 150.5A 把温度冲击定义为变化率超过 10 °C/min 的急剧温变:试验箱以不超过 3 °C/min 的速率降到低温极值并驻留,再在 1 分钟内转入高温箱。落到灌封件上,验收要求可以归纳为一句:−55 °C 驻留 72 小时后绝缘电阻不得下降,胶体不得开裂。金属壳体与导线绝缘层的收缩率差异大,低温下界面容易张开脱粘缝隙;灌封胶一旦在低温变脆,冲击与振动的叠加载荷会沿针脚阵列传递,表现为接触电阻漂移与间歇断路。

深冷段常用的做法是 −55 °C 耐高低温胶与 −70 °C 耐低温导热胶组合:低粘度体系先完成对密集针脚阵列的浸润与填充,低温应力松弛能力吸收壳体收缩带来的错动,固化后的 90 Shore D 级硬度为针脚提供机械支撑。多股线束还要防芯吸,避免胶液沿铜丝缝隙爬升,导致线束发硬折断。

可靠性数据与验证口径

峻茂深冷系列的验证数据多数来自高校、科研院所与军工电子单位的深冷项目,下面这组数值可以直接拿去比对选型。

极低温剪切强度保持率

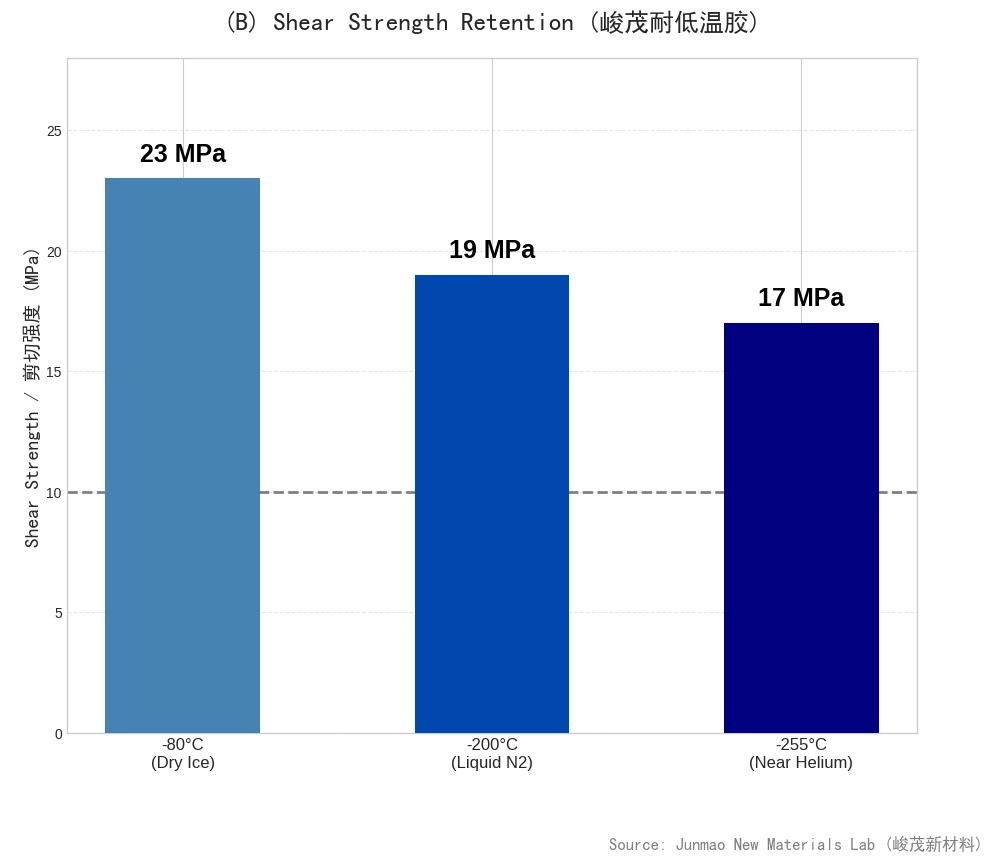

在镍组件低温粘接摸底中,峻茂深冷系列实测的低温剪切强度如下:

横向滑动查阅→
测试温度剪切强度工程含义
常温≥32 MPa装配与常温力学余量
−80 °C23 MPa军标冷热冲击与高空工况
−200 °C(液氮区)19 MPa长期液氮浸泡的强度基线
−255 °C(接近液氦)17 MPa深冷结构粘接的最低强度门槛

即使在 −255 °C,材料也没有出现严重的脆性衰减, 17 MPa 的强度足以满足绝大多数结构粘接需求。深冷剪切强度的下降幅度平缓,说明峻茂体系的增韧相在深度玻璃态下仍参与耗散能量。

在考核长期寿命的深冷浸泡与热冲击试验中,数据同样完整:将粘接试样直接投入 −196 °C 液氮中连续浸泡 1000 小时后复测,剪切强度相对于同温区初始值的保持率 ≥95%;经历 50 次“室温至 −196 °C 液氮直接浸没”的剧烈热冲击循环后,经超声 C 扫描(C-Scan)检测,粘接界面完整率达 100%,未见任何边缘脱粘或内部微裂纹扩展。这也再次证实:在化学惰性的液氮与液氦中,单纯的静态长期浸泡并不会让交联网络老化,真正考验材料极限的是反复升降温带来的热机械疲劳。

介质耐受性与化学惰性

针对 LNG、燃油及高湿凝露耦合工况,固化后的峻茂超低温胶展现出高度致密的交联网络屏蔽能力:

  • 模拟燃油浸泡 200 小时后,常温剪切强度保持 23 MPa
  • 纯水浸泡 500 小时后,常温剪切强度保持 23 MPa

这种对极性与非极性小分子介质的双重阻隔能力,确保了深冷传感器与管路法兰在长期接触液化烃类、液氢及冷热交替凝露水汽时,依然能维持可靠的气密与液密边界。

电绝缘、低放气与洁净度

该系列体积电阻率均达到 10¹⁵ Ω·cm 量级。在低温凝露或高湿环境下,绝缘裕度是传感器电路安全的基础;在深冷真空侧,材料还需按 ASTM E595 控制总质量损失与可凝挥发物,避免挥发物在冷面凝结成雾并污染探测器光学面。峻茂在该系列上同步控制可迁移离子含量,使材料在长期偏压与凝露条件下不出现电化学迁移与枝晶生长。

工艺落地:表面处理、收缩管理

“三分材料、七分工艺”在超低温工况项目上尤其成立。如果车间在基材前处理、胶层厚度控制或固化升温曲线上留有隐患,进入液氮温区后照样会出问题。峻茂应用工程团队在协助客户做深冷工艺定型时,通常会重点把控以下要点:

表面处理与界面活化

深冷界面做表面处理,目的不只是提高常温附着力,而是把失效位置从界面推回胶体内部:界面锚定越强,冷却收缩时胶体越倾向于自身形变,界面越不容易脱粘。

工艺上,金属基材先除油,再通过喷砂或化学蚀刻建立粗糙度,配合硅烷偶联剂提升极性锚定;陶瓷与玻璃基材优先采用等离子(Plasma)活化;复合材料基材需要控制打磨深度,避免切断增强纤维。

固化收缩与放热管理

大体积灌封的核心风险是固化放热形成的内部温差。峻茂深冷灌封胶的混合放热峰低、固化剂用量低,固化线收缩率控制在 0.2% 以内,最严苛工位可提供 0.05% 级配方。工程上仍应按体积核算中心与表层温差,必要时采用分段灌注或降低单次灌注量,把放热峰值控制在工艺窗口内。

低温验证与验收口径

建议的验证顺序是:先以 ASTM D2557 与 ASTM D1002 建立低温剪切基线,以 ASTM D1876 建立剥离基线;再按实际温谱执行液氮浸泡与常温回复循环,循环中同步跟踪体积电阻率与界面超声扫描结果;最后对整机件做冷热冲击与振动叠加试验。循环次数以服役温谱折算,不套用常温化学加速模型。

深冷选型速查表

横向滑动查阅→
应用工况典型失效模式关键工艺窗口峻茂对应方向
军用连接器灌封(−55 °C/72 小时)界面脱粘、针脚接触失效低温应力松弛、低粘度润湿、绝缘电阻保持低温高硬度系列
军用传感器与深井仪器(−60 °C 至 −70 °C)胶体裂纹、信号漂移导热通路、低玻璃化转变温度、低收缩低温导热系列
LNG 探头与储罐测温(−162 °C 长浸没)微裂纹导致介质渗入、短路低温韧性、耐介质、剥离强度极限低温系列
液氢贮箱与管路密封(−253 °C)基体损伤、界面脱粘、渗透低渗透、低放气、深冷韧性极限低温系列
超导磁体真空压力浸渍(4 K 级)绝缘开裂诱发失超低粘度长可操作时间、低温韧性、低 CTE极限低温系列
无液氦磁共振磁体与冷头热界面(4 K 传导冷却)热阻漂移、冷头振动传递、绝缘下降低温热阻稳定性、低模量应力缓冲、介电稳定极限低温系列
量子计算低温封装(毫开尔文级)放气污染、介质损耗上升、差分收缩位移低收缩、低离子含量、低模量应力缓冲极限低温系列
空间红外光学载荷(40 K 级)固化收缩导致光路偏移、挥发物结雾低固化收缩、TML/CVCM、尺寸稳定性极限低温系列

降温速率决定低温粘接可靠性

从 −55 °C 的平流层飞行器到 −255 °C 的量子处理器封装,每一次向深冷极限的下探,都在反复拷问高分子界面材料的同一组物理边界:在热运动几乎停滞的极寒温区里,分子链段还能不能保留有限的滑移耗能自由度?界面能不能把收缩应力转化为可恢复形变?交联网络能不能在长期深冷浸泡中保持化学惰性?降温速率也属于同一组变量。峻茂的建议始终是同一条:把可靠性验证前置,在候选阶段就完成液氮浸泡与冷热冲击摸底,把低温脆性偏大的材料提前筛掉;同时在结构设计阶段把降温速率、胶层厚度与柔性过渡段一并纳入计算。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

工艺与可靠性问答

耐低温胶能否直接接触液氮或液氦,会不会污染低温介质?

可以。完全固化后的环氧体系是三维交联的热固性网络,在液氮(−196 °C)与液氦(−269 °C)中呈化学惰性,既不会溶解、溶胀或析出低分子组分,也不会污染低温介质本身。峻茂深冷系列以 ASTM E595 的总质量损失(TML)与可凝挥发物(CVCM)作为洁净度门槛, CVCM 控制在 0.1% 以内,避免挥发物在冷面凝结成雾。工程上真正需要设防的不是介质接触,而是降温速率与界面剪切应力:建议按不超过 3 °C/min 的速率降温,并在结构设计阶段把胶层厚度控制在 0.05-0.15 mm,让界面应力有释放路径。

既然要求耐低温,为什么固化仍然需要加热?

耐低温性能取决于固化后的交联网络,与固化温度本身没有直接关系。加热的作用是让环氧基团与固化剂反应更充分,形成致密网络并减少残余官能团,同时降低固化过程中的内应力。峻茂建议对高可靠场景采用 60 °C 至 120 °C 的分阶固化:先在低温段让体系流动、润湿并释放气泡,再在高温段完成深度交联。固化度不足的胶即使在常温下强度达标,进入深冷后也会因链段未完全锁定而出现更大收缩与更早开裂,因此必须用 DSC 残余反应焓判定固化度,而不是只看固化时间。

大体积灌封在深冷降温时开裂,根因是收缩率还是模量?

两者耦合,但主导项随体积变化。小体积灌封以固化收缩与热收缩叠加为主,峻茂深冷灌封胶的固化线收缩率控制在 0.2% 以内,最严苛工位可提供 0.05% 级配方;体积放大后,固化放热在内部形成温度梯度,冷却时芯部与表层收缩不同步,同时胶体的低温模量决定了应力能否被形变吸收。因此选型时应同时核对固化收缩率、低温储能模量与低温断裂韧性三项,并以阶梯升温代替快速升温,按体积公式推算中心与表层温差是否超出工艺窗口。

−55 °C 与 −196 °C 两档产品能否互换使用?

不建议互换。两档产品走的是不同的配方平台:−55 °C 至 −70 °C 支线通过较高填料比例获得 90 Shore D 级硬度与 1.5 W/m·K 导热系数,重点是把元器件刚性固定并压制振动,同时利用导热通路降低局部温升;−196 °C 至 −255 °C 支线主动降低填料比例,把硬度降到 60 Shore D 级,换取更高的基体延伸率与低温断裂韧性,重点是抵抗 CTE 失配带来的收缩剪切。把高硬度配方用到液氮温区会明显提高脆性开裂概率,把低模量配方用到高振动工位则牺牲机械支撑能力。

金属与陶瓷、复合材料混装时,界面通常先在哪一侧失效?

失效点通常落在刚度突变处或胶层最厚的角部,很少出现在强度最低的材料本体上。原因是收缩位移沿粘接面累加,角部承担最大的剪切与剥离耦合载荷,胶层越厚,自身收缩量越大,界面剥离应力也越高。控制手段有三条:基材表面先做除油与机械粗化或等离子活化,再配合硅烷偶联剂提升极性锚定;把胶层厚度压到 0.05-0.15 mm 并避免胶瘤;在结构上设置柔性过渡段或低模量缓冲层,把界面应力分散到更大的面积上。

深冷工况的可靠性验证该按什么口径做,做多少次循环足够?

剪切强度基线按 ASTM D2557 与 ASTM D1002 执行,剥离强度按 ASTM D1876 执行,液氮浸泡与常温回复循环按实际温谱执行,同时用 ASTM D257 跟踪体积电阻率。循环次数不能套用常温加速模型:深冷热循环的主要损伤机制是热机械疲劳与微裂纹累积,与阿伦尼乌斯化学老化不是同一物理过程,必须按实际降温速率、驻留时间与温区跨度折算。峻茂建议在选型阶段先做 50 次液氮循环摸底并做界面超声扫描,把低温脆性偏大的候选材料提前筛掉。
