MEMS 传感器封装胶怎么选?从固晶贴装到腔体密封的界面工程
峻茂 MEMS 封装胶选型指南:面向微机电系统芯片的低应力固晶、低释气密封与宽温区界面分档,以及压力、惯性、声学与光学器件的现场问题与失效机理
摘要 (Abstract)
微机电系统不能当作缩小版的数字芯片来封装,这是封装界的共识。在常规数字逻辑或电源芯片中,硅片在力学上是静止的,封装胶只要维持结构粘接、完成散热并扛过回流焊不分层,就不会干扰电学输出;而在 MEMS 传感器中,芯片内部是几微米厚的压阻硅膜片、靠微细悬臂梁吊起的惯性质量块、亚微米级声学振膜或高频谐振梳齿,芯片本身就是微米乃至纳米级位移的机械换能器。固晶贴装与腔体密封界面传入的每一分固化收缩、每一次热失配剪切、每一丝有机小分子挥发物冷凝,都会直接耦合进敏感结构,在读出端表现为零点漂移(Zero Offset Drift)、温漂迟滞(Thermal Hysteresis)、灵敏度衰减甚至微结构粘连(Stiction)。
MEMS 封装因此更接近界面工程:芯片固晶界面需要通过低模量与低膨胀实现机械应力隔离(Stress Isolation),密闭或半密闭腔体需要极低释气率(CVCM <0.05%)与长周期气密保持(内控氦检漏率),整颗模组还要在耐高低温、双 85 湿热偏置及 260 °C 无铅回流焊冲击下维持平坦的模量谱与极低的吸湿膨胀。材料配方最难处理的是指标间的天然互斥:单纯降模量往往推高热膨胀系数(CTE),高填充压低膨胀又容易让胶层变脆变硬,高纯度低挥发树脂则常与高速喷射点胶的流变窗口发生冲突。
下面按需求结构、物理边界、峻茂新材料的用胶谱系、典型器件的工艺问题依次展开,把固晶贴装(die attach)、盖帽密封(capping)、开腔围坝、底部填充(underfill)、电极保护、结构粘接与导热界面这几类接触面作技术逻辑拆解。
核心参数对比
下表把峻茂 MEMS 界面材料体系与行业常规方案放在一起对照,各档位按界面需求分档,不可混用:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 适用界面 | 固晶、盖帽密封、底填、电极保护、结构粘接 | 以通用固晶与整体灌封为主 | 不适用 |
| 材料耐温窗口 | −55~300 °C(系列包络可至 500 °C) | −40~150 °C | TGA / 长期热老化 |
| 260 °C 回流焊耐受 | 多道通过,无爆米花与界面分层 | 分层与开裂风险偏高 | J-STD-020 |
| 稳态杨氏模量(可调制) | 5~50 MPa | 1~3 GPa | DMA |
| CTE(Tg 以下) | 13~30 ppm/°C | 40~80 ppm/°C | TMA |
| 固化线性收缩率 | <0.3% | 1%~3% | ISO 2577 |
| 固晶剪切强度 | ≥18 MPa | 8~12 MPa | GB/T 7124 |
| 腔体漏率(He 检漏,内控) | <1×10⁻⁸ atm·cc/s | 1×10⁻⁶ 量级 | MIL-STD-883 Method 1014 |
| 可凝挥发物 CVCM | <0.05% | 0.5%~1% | ASTM E595 |
| 体积电阻率(绝缘档 / 导电档) | >10¹⁵ / 5×10⁻⁵ Ω·cm | 10¹²~10¹⁴ Ω·cm | ASTM D257 |
| 导热系数(可调制) | 2~20 W/m·K | 0.5~2 W/m·K | ASTM D5470 |
| 可迁移离子(Na⁺/Cl⁻) | ≤10 ppm | 30~100 ppm | IC 离子色谱 |
| 冷热循环保持率(TC1000) | ≥88% | 衰减明显 | JESD22-A104 |
| 双 85 保持率(1000 h) | ≥85% | 衰减明显 | JESD22-A101 |
需求结构:MEMS 封装不是 IC 封装的缩小版
力学敏感度把封装推成了设计变量
在常规集成电路封装里,外壳与基板在力学上可视作保护芯片的刚性腔体,只要胶层和焊点不断裂,封装形变对内部晶体管的开关阈值几乎没有影响。MEMS 传感器完全不同。压阻式压力传感器的硅膜片厚度通常只有数微米,电容式加速度计的悬浮质量块依靠微米级折叠梁悬挂在衬底上方,硅麦的声学振膜薄至亚微米量级,微机械陀螺仪则工作在数万赫兹的受迫谐振模态下。这些微结构的共同特征,是它们所感知的物理量最终都转化为微结构的应变或微电容间距变化。
固晶胶与密封胶的储能模量、固化体积收缩、热膨胀系数以及粘弹性松弛行为,因此不再是单纯的装配辅料指标,而是直接串联在传感器的机械传递函数里。同一批次流片出来的合格晶圆,在同一台贴片机上封装,仅仅因为更换了固晶胶的批次,或者胶层厚度(BLT)波动了几个微米,出厂测试时的零点输出(Zero-Point Output)就会出现系统性偏移。在 MEMS 产线上,一旦动了贴装界面材料,往往意味着后端 ASIC 的温度补偿多项式和校准矩阵要重新标定,这也是头部传感器厂商对封装胶变更的验证严苛度等同于芯片改版的原因。
工程评审时可以用经典的界面剪切滞后关系做定量匡算。固晶界面向芯片底面传递的剪切应力峰值随以下几个变量同步放大:
τ ∝ G · Δα · ΔT · (L / t),其中 G = E / [2(1 + ν)]
其中 G 是胶层的剪切模量,Δα 是热失配,ΔT 是温差, L 是芯片到中性点的传递长度, t 是胶层厚度。胶层越软、失配与温差越小、路径越短、胶层越厚,界面传给敏感结构的应力就越低。反着用也成立:取器件最敏感结构能承受的位移上限,除以传递路径长度得到允许的平均应变,再乘等效模量,就得到界面允许传递的应力上限。这条链条上每一段都可以实测。硅的杨氏模量与泊松比是已知的,基板与胶层的 CTE 可以测,胶层模量谱可以由 DMA 给出,剩下的就是界面几何与固化收缩量。把这条链路先算清楚,选型往往就收敛到一个落点:让胶层的热膨胀尽量贴近硅。漂移是这类器件最典型的失效指标,本质上由 CTE 与固化收缩共同决定;峻茂在 MEMS 体系上的核心研发工作,正是拆解这对矛盾, CTE 可在 13 至 30 ppm/°C 之间挑档比对。
异构合封、薄型基板与愈发严苛的终端要求
当前传感器封装架构的演进,正在从物理空间上压缩胶粘剂的容错率。早期的工业与车载高可靠 MEMS 大多采用厚重的陶瓷管壳(LCC/CLCC)或金属 TO 管座,并引入一块数百微米厚的派热克斯玻璃(Pyrex)或硅过渡底座(Constraint Pedestal)来做物理应力隔离;如今无论是在晶圆级芯片尺寸封装(WLCSP)、有机层压基板(LGA)还是系统级封装(SiP)中,封装体都在向极致薄型化演进,玻璃通孔(TGV)基板与硅通孔(TSV)微腔的导入更把键合界面推向微米级公差。
更棘手的变化发生在腔体内部:越来越多的模组将 MEMS 敏感芯片与高功耗的专用读出电路(ASIC)、甚至边缘算力单元直接并排贴装或叠层合封在同一块薄基板上。基板变薄意味着抗弯刚度随厚度的三次方骤降, SMT 回流焊时的微翘曲显著加剧;而近在咫尺的 ASIC 成了封装体内部的局部发热源,使敏感芯片处于非对称的热梯度场中。
与此同时,下游应用端对底层机械漂移的容忍度正逼近极限:
汽车智能驾驶与底盘控制:车规 MEMS 器件必须通过 AEC-Q103 专用应力考核(涵盖惯性器件 −001、压力传感器 −002 与硅麦 −003),在 Grade 1(−40~+125 °C)乃至 Grade 0(−40~+150 °C)温区内保持长周期零偏稳定,任何由封装胶退化引发的未校准漂移都会直接干扰 ESP 车身稳定或组合导航推算。
人形机器人与具身智能:单台人形机器人的躯干姿态控制 IMU、关节力矩传感器及指尖多维触觉传感阵列搭载量成倍增加,工作现场伴随高频步态冲击与电机结构发热,要求固晶界面兼具高抗振锁止能力与极低的蠕变松弛。
微型声学、激光雷达与植入式医疗:TWS 耳机与车载语音降噪硅麦、MEMS 扬声器(Microspeaker)、二维光学微振镜以及连续血糖监测(CGM)等生物微流控器件,将微腔气密、光学级低挥发与生物相容推上了同一张准入清单。
在这些场景里,后端的数字补偿算法只能修正可重复、单调变化的温度曲线,却无法修正由胶层相变迟滞和粘弹性滑移带来的随机漂移。算法救不了的基线失稳,最终都得回到封装界面材料上解决。
三道物理边界:应力、气密洁净与宽温区
应力与零点漂移
MEMS 芯片零点漂移的第一推手是界面多层材料的热膨胀失配。单晶硅的 CTE 约为 2.6 ppm/°C,硼硅玻璃盖板约为 3.2~4.0 ppm/°C,氧化铝陶瓷基板约为 6.5~7.2 ppm/°C,而大量使用的 FR-4 与 BT 有机层压基板面内 CTE 在 13~17 ppm/°C 之间,铜引线框架约为 17 ppm/°C,铝合金壳体则超过 22 ppm/°C。当封装体从 150 °C 固化炉或 260 °C 回流炉冷却至室温,乃至降到 −40 °C 低温极限时,各层材料的收缩差全部转化为固晶界面的剪切应变与芯片弯曲力矩。
第二重应力源于树脂交联反应本身的体积收缩。液态胶粘剂从范德华距离转化为共价键距离时,分子自由体积塌缩,在芯片底面形成向心拉应力。工程实测表明,将固化线性收缩率从常规环氧体系的 2.0% 压低到 0.25% 以下,对降低压阻电桥初始零点偏移的贡献,丝毫不亚于将 CTE 降低一整档;这两者在高分子配方中分别受控于反应官能团当量密度与无机填料堆积骨架,必须双管齐下。
第三重、也是最隐蔽的边界在时间与温度交变维度上。许多传感器在常温下做初测和单点标定完全合格,一旦进冷热冲击箱跑上几十个循环,零点输出就会画出一条无法闭合的“迟滞回线”(Thermal Hysteresis Loop)。根源在于常规改性胶的交联网络不均一,或者玻璃化转变温度(Tg)及次级松弛峰落在了器件的工作温区内:当温度降至 −30~-40 °C 附近时,柔性链段冻结硬化,储能模量陡增一到两个数量级,热收缩应力直接灌入硅膜片;当温度升回 125 °C 高温端时,受载的分子链段又发生不可逆的粘弹性滑移与蠕变松弛。经历一个冷热来回回到 25 °C 时,胶层的微观几何构象和残余应力场已经回不到初始状态,粘接层厚度(BLT)出现微米级非对称形变,相当于给压阻惠斯通电桥或惯性电容极板强加了一个无法消除的机械偏置。
要斩断迟滞回线,材料端必须把 Tg 彻底移出工作温区,并在整个服役温域内拉出一条平坦的储能模量平台,同时依靠高交联密度的化学锚点锁死长周期分子链滑移。峻茂的低应力固晶系列在交付时不仅提供室温模量,更直接给出 −55~300 °C 全温区的 DMA 储能模量与损耗因子(tan δ)谱图;在 −45 至 +155 °C 执行 1000 次温度循环后,剪切强度保持率稳定在 88% 以上,器件零点迟滞收敛在算法可补偿的线性区间内。
腔体气密、水汽残余(RGA)与吸气剂
谐振式硅微陀螺仪、微测辐射热计(红外探测器)、谐振压力计、射频 MEMS 开关以及声学滤波器(SAW/BAW)普遍依赖真空或干燥惰性气体腔体来维持工作状态。密闭微腔是一个对温度极其敏感的微型压力容器:高温环境下腔内气体膨胀产生正压,向外推挤盖板封口胶线;低温环境下腔内形成负压,将外部环境中的湿气顺着高分子链段间隙或界面微通道向腔内抽吸。这种冷热呼吸效应最先击穿的,往往是胶线转角处应力最集中、密封宽度最窄的部位。
评价腔体气密性不能脱离腔体自由体积空谈漏率数字。按照微电子气密性检验基准 MIL-STD-883 Method 1014(及互为补充的 ISO 20485 示踪气体检验法),氦质谱细检漏需根据氦气加压(Bombing)压力、暴露时间与内部自由体积,折算为等效标准空气漏率进行分档判定:内部自由体积 ≤0.05 cm³ 的微型封装腔体,等效漏率限值卡在 5×10⁻⁸ atm·cc/s; 0.05~0.4 cm³ 腔体放宽至 1×10⁻⁷ atm·cc/s;大于 0.4 cm³ 才按 1×10⁻⁶ atm·cc/s 考核;若对标宇航级 Class K 高可靠器件,限值还要再收严一个数量级。而且细检漏必须与氟碳液粗检漏成对执行,防止大漏腔体在抽真空阶段把示踪氦气排空而造成“假合格”。
与外漏率同等致命的是腔体内部水汽含量。MIL-STD-883 Method 1018 采用穿刺质谱残余气体分析(RGA)测定封装腔内的水汽分压,高可靠标准严控水汽含量低于 5000 ppmv(0.5%)。一旦胶粘剂在固化阶段或高温服役期向腔内缓慢释放水汽,当器件工作在零度以下时,水分子就会在微米间距的梳齿电极或微振镜表面凝结成液膜,强大的毛细拉力和表面张力会把可动硅结构死死吸在衬底上,造成永久性的微结构粘连失效。
对于配置了薄膜非蒸散型吸气剂(NEG Getter)的真空封装器件,材料还要过一道激活温度关。吸气剂需要通过高温烘烤或局部激光加热激活表面活性,如果腔体内的固晶胶或封帽胶在高温下发生热解脱气,释放出的水汽、低分子醇类或环体硅氧烷(D3~D10)会被刚激活的吸气剂优先捕获,导致吸气容量在器件出厂前就趋于饱和。除了工艺端改用 150~250 °C 低温激活吸气剂或采用局域激光封帽外,材料端必须彻底纯化树脂基体。峻茂的气密封装与低释气固晶系列经过多级分子蒸馏脱除低沸点齐聚物与挥发性环体,按 ASTM E595 真空释气标准实测总质量损失(TML)<0.30%、可凝挥发物(CVCM)<0.05%,并提供 300 °C 高温段的残余气体释出谱供晶圆级真空封装(WLVP)与管壳封帽产线直接核对。
宽温区、吸湿膨胀(CME)与回流焊
温度边界至少有三段。低温端,车规器件按等级分档考核, Grade 1 覆盖 −40 至 +125 °C, Grade 0 到 +150 °C;工业与户外场景还要考虑更低的存储温度。高温端,器件要能长期在 125 至 150 °C 附近工作,部分发动机舱与井下场景更高。中间还有一道工艺温度:模组要过 260 °C 峰值的无铅回流并挂上对应的湿敏等级(MSL),部分声学器件明确给出 260 °C 下 50 秒的回流耐受要求。峻茂的耐高温体系在这道工序上留有余量,交付参数按三次 260 °C 无铅回流后的剪切保持率与 C-SAM 无分层给出,而不是只标一个峰值耐受温度。
这三段对材料的要求并不一致。低温段考的是模量谱的平坦度和低温韧性,玻璃化转变温度若落在工作温区内,胶层会在低温侧变硬、在高温侧变软,两头都不讨好。高温段考的是交联网络的热稳定性与氧化稳定性,需要 TGA 给出分解起点,并要求长期的等温老化数据。回流段考的是瞬间热冲击下的低应力行为与低吸湿率,吸进去的水在峰温下气化,气源越多,爆米花式开裂的风险越高。
湿热是这些边界的叠加工况。85 °C/85% RH 的稳态偏置、130 °C/85% RH 的 HAST 加压加速,以及高温存储,三者串在一条序列上时,真实风险出现在顺序里而不是单点:回流先制造残余应力与微裂纹,湿热让胶层塑化、模量与 Tg 一起下降,温度循环再把累积损伤推到界面。峻茂在 200 °C 等级的高温档上给出的 HTSL 1000 h 数据保持率在 90% 以上,双 85 1000 h 保持率在 85% 以上,两项都要求按同一批样品串行执行,而不是分项孤立评价。
车规的两档温度并不是上限。温度传感、PTC 加热与热管理模块长期工作在发动机舱、光伏储能与智慧电网这类高温现场,石油化工、燃气轮机与航空发动机流道更把压力器件推到 300 °C 甚至 400 °C 的长期工况;硅-玻璃阳极键合腔体与玻璃熔封因此常被用来守住气密,碳化硅压阻器件的耐温上限则已经做到 600 °C 量级。这类工况对胶的要求落在长期老化后的强度与绝缘保持率上,短时耐温峰值说明不了问题。峻茂为此匹配了 200 °C、300 °C、400 °C 等多款长期耐高温胶,按客户的实际服役温度与时长挑档,而不是按瞬时峰值挑档。挑档时要同时交代服役温度、持续时长与热循环次数这三个量,缺其中任何一个都容易把选型带偏。
MEMS 用胶的工程谱系
峻茂在 MEMS 用胶上给出的是一套按界面位置分档的方案,覆盖固晶贴装、盖帽与腔体密封、开腔围坝、底部填充、电极保护、高温粘接与导热界面等,绝缘、导电、导热、耐高低温与低应力各档并存,支持在同一颗封装体内部做差异化分档选配,避免用单支配方强行折中而顾此失彼。
固晶贴装:低应力胶与导电银胶的分工
MEMS 芯片的固晶贴装是整条流程里最敏感的一处。它要同时满足位置保持、应力退耦、与基材的膨胀匹配,以及和点胶或贴装工艺的兼容。绝缘低应力档面向绝大多数压阻式压力芯片、电容式加速度计与光学微镜,目标是把模量做低、把收缩做小,用弹性形变替代刚性传递,确保基板弯曲应变在胶层内通过弹性剪切耗散,不向芯片正面穿透。导电银胶档则面向需要衬底电学接地、法拉第静电屏蔽(ESD 泄放)或背极板偏置的惯性陀螺仪、硅麦及射频 MEMS 芯片,体积电阻率通常要求压到 10⁻⁴ 至 10⁻⁵ Ω·cm 量级,同时兼顾 5 W/m·K 以上的导热。
选档不能只看标签。银胶里银片的导电搭接网络会明显抬高模量:充填率越高、电导越好,胶体越刚,应力越难退耦。对压力与惯性器件,往往需要在电导与低应力之间找折中,而不是把电阻率指标拉到最低。另一个容易被忽略的属性是位置保持:微米级的贴装公差要求胶体在贴装压力撤销后不回弹、不滑移,这属于流变学问题,靠屈服应力和触变恢复速率来定义。峻茂的固晶档把这两个维度一起给参数,导电档在保持 5×10⁻⁵ Ω·cm 的同时把模量压在可协调区间;接地需求与应力上限互相打架时,这是配方阶段就要摆平的事,不该拖到贴装之后才发现。
盖帽与腔体密封:气密、准气密与抗水解界面

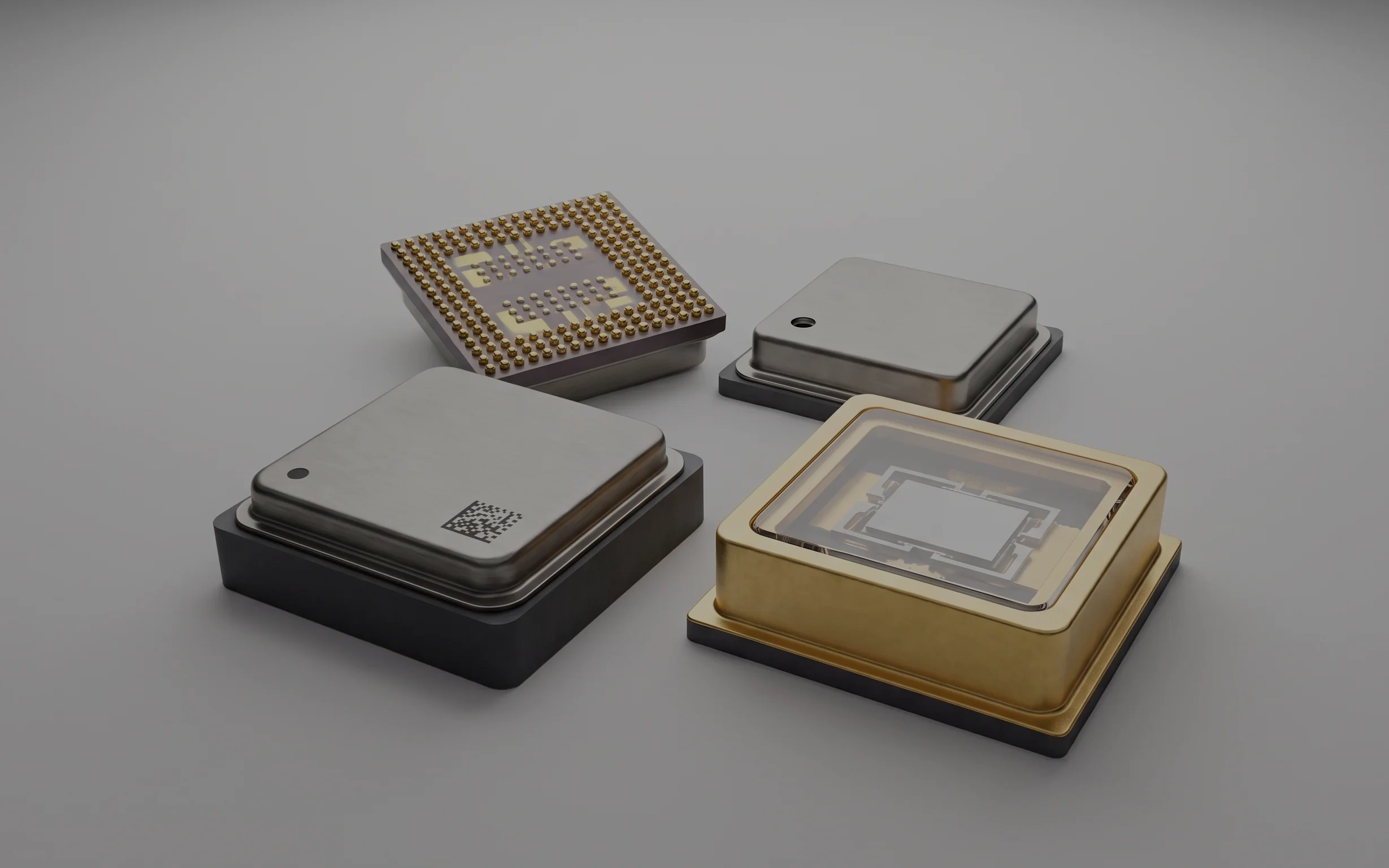

盖板(Cap/Lid)与基座的封接工艺决定了腔体的环境隔离等级,密封有三条主流路线,选哪条决定了胶在其中的角色。
玻璃盖板或金属壳体高分子粘接(Glass-on-Die / Lid-on-Substrate):广泛用于光学微振镜窗口、红外热电堆、硅麦金属外壳、LGA 惯性模组及消费级压力器件。与高达 350~450 °C 的金锡共晶焊(AuSn)、金硅共晶或玻璃焊料熔封(Glass Frit)相比,高分子气密封装胶最大的价值在于 120~150 °C 的温和固化窗口,不会因高温热冲击损伤已经做好金属化走线与微结构释放的前端晶圆。
B-Stage(半固化)薄膜转印与预涂覆封帽:针对晶圆级封帽(Wafer-Level Capping)或微腔体阵列,点胶工艺难以在几十微米宽的封口环(Seal Ring)上控制溢胶;采用峻茂 B-Stage 半固化胶膜或精密丝网印刷预烘体系,可在贴合前先脱除全部溶剂并锁住几何截面,热压键合时仅发生微米级界面浸润而不坍塌流淌,确保微腔体积高度一致。
玻璃-硅界面抗水解强化:硼硅玻璃与石英窗口表面富集亲水性的硅羟基(Si-OH),在 85 °C/85% RH 湿热环境下极易发生水分子侵蚀脱粘,且玻璃 3~4 ppm/°C 的低膨胀率会与有机基板在封口处拉出巨大的剪切应力。峻茂在这一段同时供绝缘与导电两档盖板密封胶,绝缘档把 CTE 控制在 20 ppm/°C 以内,导电档兼顾电磁屏蔽与气密,在兼顾高剪切强度(≥25 MPa)的同时,两档都在 260 °C 回流后将微腔内控氦检漏率压在 1×10⁻⁸ atm·cc/s 以内。

底部填充与围坝填充
当 MEMS 传感器或配套 ASIC 采用倒装芯片(Flip-Chip)凸块互连,或模组以微型 BGA/LGA 形态贴装到主板时,必须引入底部填充胶(Underfill)来分担焊球的热疲劳剪切。但 MEMS 底部填充与常规算力芯片底填有本质区别:许多 MEMS 芯片表面或侧面留有通气声孔、压力感测口或悬空可动微梁,属于“开腔体结构”(Open-Cavity Package)。如果直接使用高毛细流动性的常规底填胶,胶液会顺着几十微米的窄缝迅速爬进敏感腔体,瞬间报废整颗芯片。
工程上采用“精密围坝拦截 + 可控毛细底填”的双胶协同方案,或选用专门调制过动态润湿边界的自限流底填体系。高触变围坝胶(Dam):具备极高的屈服应力与 1.8~2.5 的高宽比立线能力,在通气孔或微腔外围筑起百微米宽的微流体堤坝,高温固化时不塌陷、不渗油。
窄缝低应力底填胶(Fill / Underfill):填料最大粒径严格控制在最小凸块间隙的三分之一以内,防止颗粒架桥造成的流道堵塞与空洞;同时将 CTE 压至 13~25 ppm/°C、Tg 推高至 150 °C 以上,在保护微凸块的同时不给薄型 LGA 基板引入额外翘曲。
电极保护、声学围坝与结构粘接
在引线键合(Wire Bond)包封与裸芯片表面保护上,金线和铝线跨越在薄硅片与基板焊盘之间,绝对不能使用高硬度环氧包封料(Glob Top)将其刚性锁死,否则温度交变时包封料的拉扯不仅会拽断键合线根部,更会通过焊盘把拉力传进硅膜片。
这一位置需要极低模量的果冻态有机硅凝胶或柔性氟硅弹性体:储能模量低至数千帕(kPa)至数兆帕量级,在隔绝潮气、盐雾与颗粒污染的同时,允许键合线与传感器膜片自由呼吸位移,把机械扰动衰减到近乎为零。针对直接暴露在汽油蒸汽、柴油尾气、变速箱油或车用尿素溶液中的车规压力传感器,普通二甲基硅氧烷凝胶会发生剧烈溶胀(Swelling)与软化脱落;峻茂的耐介质全氟聚醚与高含氟量氟硅凝胶档位,依靠致密的三氟丙基屏蔽层极佳的低表面能与化学惰性,将燃油与酸碱冷凝液的体积溶胀率压在极低水平,守住膜片的压力传递线性度。
高导热界面
功率型器件、光学微振镜、红外探测器、非制冷红外焦平面探测器、压电/电容超声换能器阵列(PMUT/CMUT)、喷墨打印头,以及需要把读出电路与电源管理集成进来的模组,会同时要求低应力与导热。大功率激光束持续照射微镜表面,加上电磁或压电驱动线圈的焦耳热,会使微扭转梁温度升高;硅的杨氏模量具有负温度系数(约 −60 ppm/°C),镜体升温会直接引起谐振频率漂移与扫描视场角(FOV)失准。微测辐射热计依靠感知红外辐射引起的极微小温升来成像,芯片底部通常贴装在半导体制冷器(TEC)冷端进行毫开尔文(mK)级恒温控制,要求固晶层具备极低的界面热阻与绝对均匀的横向温度场,同时不能让 TEC 冷热端交变膨胀拉弯焦平面阵列。
峻茂的高导热档采用 2 至 20 W/m·K 复配导热胶体系快速导出热量,并将 25 μm 胶层下的空洞率严控在 2% 以内,避免局部气隙形成热斑;低应力特性配合 ≥25 MPa 的高剪切强度,从源头锁住光路漂移与角度失准。
MEMS的典型应用工艺问题
产线工程师和质量团队在现场遇到的问题,往往不是材料表上的某项力学参数,而是“装车路试后零点漂移超差”、“回流焊后硅麦灵敏度掉 3 dB”、“陀螺仪低温启动正交耦合超限”或“微镜老化后光斑发散”。将终端失效模式逐层拆解回高分子材料变量,才能找准配方切入点。
压力传感器:充油芯体、介质兼容与温漂
MEMS 压力传感器的核心是一块刻蚀出薄硅膜片的芯片,膜片上集成四个压敏电阻构成惠斯通电桥。膜片越薄,灵敏度越高,对界面应力也越敏感。工程上最常见的两类结构是直接接触型与隔离膜片型。
第一类是开腔直触或凝胶隔离型,典型如汽车进气歧管绝对压力传感器(MAP/TMAP)、胎压监测(TPMS)、刹车助力真空度传感器及医疗呼吸机风压模组。被测气体或冷凝液直接进入引压孔,芯片靠固晶胶贴装在陶瓷或预塑封(Premolded)引线框架腔体内,表面涂覆保护凝胶。这里的头号杀手是废气冷凝酸腐蚀与凝胶冻融迟滞:发动机 EGR 废气冷凝液含硫酸、硝酸根离子及碳氢燃油组分,一旦穿透保护凝胶腐蚀铝焊盘,或引起固晶胶溶胀,电桥输出立即失准;而在 −40 °C 极寒环境下,劣质氟硅凝胶若发生低温结晶硬化,会直接冻住几微米厚的硅膜片,导致低温段灵敏度骤降。峻茂在此类方案中,底部固晶采用玻璃化转变温度低于 −65 °C 的超低模量弹性固晶胶,顶部匹配抑制了低温结晶相的高纯氟硅凝胶,确保 −40~+150 °C 全量程内凝胶不硬化、不析出硅油小分子。
第二类是 316L 不锈钢波纹膜片充油隔离芯体,用于高压液压、石化过程控制、空调冷媒及航空管路测压。芯片被密封在充满硅油或氟油的金属腔内,靠外部波纹管传递压力。此时固晶胶长期浸泡在高温硅油中,如果树脂交联网络与硅油溶度参数接近,胶层会发生慢性溶胀脱粘,或者向硅油中析出增塑剂导致油体压缩率改变、内部产生微气泡。峻茂针对充油芯体专门设计了高交联密度、耐硅油长期高温浸泡的异种骨架固晶胶,在 150~200 °C 硅油中浸泡 1000 小时后体积变化率低于 0.5%,消除充油腔体内的相容性隐患。
惯性传感器(IMU / 陀螺仪 / 加速度计):品质因数、正交误差与胶层厚度
高性能 MEMS 陀螺仪依靠驱动质量块在数万赫兹固有频率下做等幅谐振,通过科里奥利力(Coriolis Force)在正交检测轴上激发皮法(pF)乃至飞法(fF)级的电容变化;加速度计则直接检测质量块在惯性力下的亚纳米位移。这类器件最核心的指标是机械品质因数(Q 值)、零偏不稳定性与正交误差(Quadrature Error)。
Q 值代表谐振系统的能量保持能力,受两个封装因素直接制约:一是腔体真空度与压膜阻尼(Squeeze-Film Damping),一旦封帽胶存在微渗漏或慢速脱气,腔内气压上升,气体分子对高频运动梳齿产生剧烈粘滞阻尼, Q 值断崖式下跌,迫使 ASIC 抬高驱动电压并引入巨大相位噪声;二是固晶界面的锚点声波耗散,固晶胶内部的微气孔、厚度不均或不当的粘弹损耗角,会让谐振机械能顺着硅衬底基座向封装外壳泄漏,甚至激发寄生谐振模态。
正交误差与轴间交叉耦合(Cross-Axis Sensitivity)则直接源于固晶胶层的各向异性残余应力与芯片倾斜。如果贴片后胶层四角厚薄不一,固化收缩与降温失配就会在硅衬底上拧出一个非对称的扭转应力场,使驱动梁与检测梁的刚度矩阵失去正交对称性,导致驱动运动直接泄漏到检测轴上,淹没真实的角速度信号。
为了从物理上锁死胶层几何对称性,峻茂在惯性器件封装胶中引入粒径 CV 值控制在 2% 以内的单分散微球,均匀悬浮于高触变树脂基体中。贴片机吸嘴下压时,微球像刚性基准柱一样托住芯片底面,将整批器件的键合层厚度(BLT)公差钉在 ±1.5 μm 以内,芯片水平倾斜角压至 0.05° 以下,使车载组合导航与人形机器人 IMU 模组的批内谐振频率离散度与零偏稳定性获得数量级改善。
声学 MEMS 麦克风:窄胶线、声孔与回流
声学 MEMS 麦克风(硅麦)与新一代全硅微型扬声器(MEMS Microspeaker)是单位面积封装密度最高、产线节拍最快(UPH 动辄数万颗)、对点胶流体力学要求也最苛刻的品类。一颗几毫米见方的金属外壳或层压腔体内,紧凑排布着带悬空振膜与背极板的 MEMS 声学芯片、读出 ASIC 以及直径仅零点几毫米的进声孔(Sound Port)。
喷射点胶拉丝与爬胶堵声孔:为了最大化声学背腔(Back Volume)体积以提升信噪比(SNR),芯片往往紧贴进声孔边缘贴装,围坝与壳体密封胶线的宽度被压缩到 150~200 μm。压电喷射阀在每秒数百点的超高频打胶下,如果胶体高分子链缠结松弛时间过长,断胶瞬间就会拉出微米级细丝,飘落到高阻抗的振膜或 ASIC 焊盘上;如果胶液落地后屈服应力恢复慢、低分子组分发生毛细渗出,胶水就会顺着基板粗糙度爬进下穿声孔,把声学通道彻底堵死。峻茂声学封装胶通过构建快速可逆的超分子触变网络,在高剪切喷射瞬间粘度骤降以实现干净利落的流体切断,脱离针嘴抵达基板后毫秒级重建高触变骨架,将胶线高宽比稳定维持在 1.5~2.5,溢胶渗出距离严控在芯片投影外缘 30 μm 以内。
回流焊后的灵敏度与频响失真:硅麦对整机厂承诺耐受三道 260 °C 无铅回流焊。若固晶胶与盖板密封胶在回流升温段释放内应力不均,或者盖板胶线存在微小的针孔漏气,都会改变振膜的初始张力与背腔声顺,表现为回流后低频滚降点漂移、高频谐振峰畸变以及批内灵敏度离散度超出 ±1 dB 规格线。
还有一份常被忽略的限制清单:成品器件的清洗、超声、气吹与喷嘴操作都有边界条件,声孔对水与气流敏感,材料选择上要评估表面张力与吸湿行为,避免产线辅助工序把合格器件做成废品。这类声学界面往后还会更密集, MEMS 扬声器与超声换能器阵列把更多机电结构压进更小的腔体,窄胶线与洁净度的要求只会更严。
光学 MEMS、激光雷达微振镜:洁净、导热与固化位移
车载混合固态激光雷达二维微振镜、光通信波长选择开关(WSS)微镜阵列以及晶圆级光学传感模组,必须在数千赫兹下高频偏转光束,其封装界面同时受控于光学洁净度、局部热耗散与亚微米级空间对位精度。
在密闭或准密闭光学腔体内,任何微量的有机挥发物都是光学毒药。当腔内微镜在激光脉冲照射下局部升温,或者车规模组经历昼夜温差时,胶粘剂释出的游离小分子与硅氧烷环体就会通过气相迁移,选择性地冷凝在温度较低的防反射(AR)镀膜玻璃窗口或高反射金属微镜表面;在高频紫外或近红外光子轰击下,这些有机冷凝层进一步发生光化学交联黑化,形成无法逆转的激光散射中心与透光率衰减。
镜体支撑框架的温升是另一条线。大功率近红外脉冲或紧凑驱动的热流密度不低,框架升温会让微扭臂材料刚度改变,诱发谐振频率漂移与扫描角度失准。低模量与高导热在同一支配方里往往互斥,仍要靠分级来解:保证微镜安装面的低模量以避免形变,同时在体系里嵌入表面改性后的高分散导热填料,把热量从镜体导到陶瓷热沉。
需要主动对位(AA)或精密装配的光学器件,还要盯住固化阶段的体积变化。胶层任何一点体积收缩都会把对位精度还回去。双固化体系在这里优势明显:紫外或可见光预固定让胶层在数秒内拿到定位强度,随后的中温热固化在受限状态下完成交联,位移量级明显低于纯热固化。照射几何同样重要,沿周向对称布置光源可以避免单侧先固造成的非对称收缩。峻茂在这一光学双固化档上把固化线性收缩率控制在 0.6% 以内,并配合客户的光源布局做阴影区补热方案。
生物医疗 MEMS 与微流控芯片:灭菌与低离子浸出
植入式或穿戴式连续血糖监测(CGM)微针传感器、有创血压传感器、神经电极微阵列以及片上实验室(Lab-on-a-Chip / 数字 PCR 微流控芯片),其封装界面直接与人体全血、间质液、细胞培养液或高纯生物试剂接触。这类医疗 MEMS 对封装胶提出了严苛的双向隔离要求。
一方面是材料不能向流体释放任何活性成分。游离胺类固化剂、重金属有机锡催化剂、未反应单体或高含量卤素、碱金属离子若发生浸出,会干扰酶活性、破坏微电极的电化学平衡,甚至引发组织反应。配方上要走高纯度提纯路线,避开芳香胺与重金属配合物,并让所有稀释组分在固化时进入主网络,不留可迁移残留。
工艺耐受是另一条线。微流控芯片通常要做周期性的强极性化学清洗,出厂前还要过 121 °C 饱和蒸汽灭菌、环氧乙烷灭菌或辐照灭菌。高温高压与强氧化环境会同时攻击粘接界面与流道密封,一旦出现微渗漏或层间剥离,整条流道就废了。配方上的抓手是引入抗水解骨架与多尺度偶联基团,让胶层在聚碳酸酯、环烯烃共聚物、玻璃与硅之间都形成致密的互锁界面。峻茂在这一类器件上的做法是把可迁移离子做到 10 ppm 以内,并在多次灭菌后保持绝缘阻抗与流道密封稳定。
量产工艺窗口:流变、点胶与固化动力学
再好的分子设计,如果在客户的高速产线上转不成良率,就没有价值。MEMS 封装材料与点胶流体力学、贴装公差和固化炉温曲线是绑在一起的。
无空洞填充
粘接层里一个几十微米的气泡,就是一处力学刚度与热阻的突变点。它在下一次温度循环里成为应力集中源,诱导芯片倾斜,并且在振动测试中容易扩展成贯穿裂纹。
微空洞通常来自三个环节:高速点胶时针头卷入的气泡、胶体对基板微观沟槽浸润不完全残留的气隙、以及升温固化过程中挥发物气化。对应的材料手段也是三条:控制脱泡与灌装工艺,减少出厂即带的微气泡;通过表面张力匹配降低动态接触角,让胶液在下压瞬间用流动前端主动把微沟槽里的空气排出去;把固化反应的起始温度段设计得平缓,给气体留出逸散通道。峻茂把这三点折合成两个可交付的放行指标:出厂微气泡水平与动态接触角,而不是等客户在产线上扫出空洞,再回头改配方。
验收靠无损检测。用超声扫描显微镜(C-SAM)扫固晶层与盖板界面,把空洞面积占比作为放行指标;对高导热档位还要结合 X 射线看焊料或银胶层。不同应用的空洞档位差别很大, IPC-7095E 按球栅阵列的类别把空洞限值分成若干档,粘接界面的空洞比球内空洞更危险,验收阈值通常从 10% 收紧到 2%,车规与功率档最严。
溢胶爬胶与胶层厚度控制
树脂溢胶爬行(bleed-out)是 MEMS 封装里最容易造成批量报废的隐患。低粘度胶在升温阶段,若分子量分布过宽,低分子量组分会沿基板金属走线在毛细力驱动下扩散数毫米,污染打线焊盘造成虚焊,或者直接爬进运动腔体粘死悬浮结构。
控制手段分两步。配方端把树脂的分子量分布收窄,减少游离的低分子组分;再引入温度触发的微观触变网络,让胶体在室温到加温初期的窗口内不发生塌落溢流,反而随温度上升快速建立物理凝胶锚定,把宏观几何边界锁住。工艺端靠点胶图形与贴装压力配合,把溢胶距离稳定控制在芯片投影边缘数十微米以内。
胶层厚度(BLT)的控制与之并行。对高频共振器件与需要轴向隔离度的惯性器件, BLT 的批内离散度直接对应共振频率一致性与交叉耦合水平。前面提到的微球限位是被动方案;主动方案是把胶体的流变阻尼调好,避免贴装压力撤销后胶体弹性回顶,从而消除芯片倾斜。
低温固化、双固化与应力释放
许多 MEMS 芯片已经在前端集成了精密的读出电路,或者采用了对温度敏感的有机光学层与柔性基材,无法承受长时间高温烘烤。潜伏性固化体系在这里提供了窗口:在 80 至 100 °C 完成充分交联,把出炉降温阶段的热收缩应变差降到最低,同时保证单组分胶在室温产线上有几天的可用期。峻茂的潜伏性低温固化档,会把这一温区的最终交联度与室温适用期一并写进交付参数。
紫外与热双重固化适合必须在贴装瞬间锁定位置的场景。贴装就位后用特定波长紫外光短暂照射,胶体边缘先形成刚性定位外框,锁住空间坐标;随后进入常规烘炉,用中温热激活阴影区的深层交联。这条路线把生产节拍与应变耗散统一起来,但阴影区的固化度必须单独评估,否则欠固化区域会在老化阶段以强度离散或挥发异常的形式暴露出来。
峻茂不建议客户仅凭经验设定单一烘烤温度,而是结合差示扫描量热仪(DSC)测定反应放热峰与残余反应焓(确保固化转化率 ≥98%),配合 TMA 与 DMA 复核实际炉温曲线跑出来的 CTE 与储能模量谱。通过“低温凝胶锚定 + 中温完全交联 + 缓降退火释放”的阶梯式温控曲线,让聚合收缩应力在分子链尚具微区活动能力时在炉内原位耗散,从根本上压平批次间的零点输出离散度。
选型速查表
下表把前面的机理压成可直接执行的选型口径,供封装与工艺工程师在评审阶段逐条核对。用法是先按界面锁定失效模式与首选指标,再把强度、绝缘、挥发与漏率成对提交,然后串成回流、湿热、温循的顺序整条跑下来。材料指标很少单独成立:只看 Tg 不看 CTE、只看漏率不看腔体水汽,任一项孤立达标都撑不起结论;真正被客户拿去判定的,仍然是灌胶前后的零点、灵敏度与信噪比对比数据。
| 应用界面 | 典型失效模式 | 首选指标 | 峻茂对应方向 |
|---|---|---|---|
| 传感器芯片固晶 | 热失配应力导致零点漂移、迟滞 | 稳态模量 5~50 MPa、CTE 13~30 ppm/°C、收缩 <0.3% | 低应力固晶档(模量可调制) |
| 需电学接地的固晶 | 接地阻抗偏高、静电泄放不良 | 体积电阻率 10⁻⁴~10⁻⁵ Ω·cm、兼顾低模量 | 低温固化导电银胶档 |
| 盖板与管壳密封 | 腔体呼吸效应导致漏率超标、内表面结露 | 内控漏率 <1×10⁻⁸ atm·cc/s、CVCM <0.05% | 气密密封档(低挥发,绝缘/导电两档) |
| 倒装与凸块底部填充 | 空洞、分层、凸块疲劳断裂 | Tg 高于服役上限、CTE 匹配、毛细流动性 | 低应力底填档(Underfill) |
| 电极与焊线保护 | 潮气腐蚀、振动疲劳 | 低模量、低吸水率、绝缘性 | 柔性凝胶与保护档 |
| 声学封装围坝与壳体 | 拉丝拖尾、爬胶堵声孔、频响离散 | 触变指数与恢复速率、低温阶梯固化 | 声学封装档(窄胶线) |
| 光学器件与微振镜 | 腔体冷凝污染、谐振频率漂移 | CVCM <0.05%、2~20 W/m·K、固化位移小 | 光学洁净与高导热档 |
| 功率与红外器件 | 界面热阻偏高、局部积热 | 空洞率低、界面热阻可控、低应力 | 高导热界面档 |
长期投入
一颗高端 MEMS 传感器的性能上限,一半刻在晶圆厂的体硅微加工与深反应离子刻蚀(DRIE)沟槽里,另一半则押在封装厂那几微米到几十微米厚的界面高分子层上。前端微结构设计决定了传感器在理想无应力状态下能分辨多微弱的物理信号,而封装界面的应力退耦、气密维持与化学洁净度,则决定了这份原始精度在经历 SMT 无铅回流、十年车载冷热冲击或苛刻介质浸泡后,还能剩下多少真实的信噪比。
在长期协助头部传感器客户做失效分析与良率爬坡的过程中,我们发现最棘手的项目,往往不是找不到高性能的胶水,而是材料介入的节点太晚:等到管壳尺寸、芯片距声孔边缘间距、基板材质和烘箱节拍全部冻结定型,试产打样发现零点温漂或回流偏移超标时,留给胶粘剂腾挪的几何与工艺窗口已经被结构锁死。峻茂新材料在半导体与高端封装领域始终走正向研发路线,而非通用标品的简单分销。我们更倾向于在客户的封装架构定义与 FMEA(失效模式与影响分析)阶段就介入协同,当 MEMS 芯片走向微缩化与极端服役工况,前置协同就是守护长周期可靠性的关键底牌。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
MEMS 固晶胶的模量越低越好吗?工程上怎么定这个窗口?
不是越低越好。模量决定两件事: 应力峰值能否摊薄,以及胶层在振动与冲击下能否锁住芯片位置。压力传感器和加速度计关心前者,希望胶体在服役温区内保持橡胶态吸收应变;而高频共振器件和需要过跌落测试的模组,过低模量会带来位移与阻尼问题。更稳的做法是先算器件最敏感结构的可接受应变上限,反推胶层模量区间,再核对这个模量在全温区内是否平稳,而不是只取室温单点。峻茂在这一档上按 5 MPa 至 50 MPa 连续调制,交付时同步给出 DMA 模量谱,模量在服役温区内的平坦度可逐点核对。
腔体密封胶的漏率应该按什么口径验收?
不能只写一个数字,必须绑住测试方法与腔体自由体积。MIL-STD-883 Method 1014 把细检漏结果折算成等效标准漏率(空气),并按内部自由体积分档: 自由体积 ≤0.05 cm³ 的微腔落在 5×10⁻⁸ atm·cc/s 量级, 0.05 到 0.4 cm³ 放宽到 1×10⁻⁷,超过 0.4 cm³ 才是 1×10⁻⁶。评审时要确认换算用的体积与实际封装是否对得上,氦气加压与停留时间是否按方法执行,判定值到底是实测漏率还是折算值。峻茂在微腔密封档位上的内控目标可以做到 1×10⁻⁸ atm·cc/s 量级。
MEMS 麦克风盖板点胶经常出现拉丝与爬胶堵声孔,材料侧怎么解决?
这类问题的根在流变而不是强度。拉丝来自分子链缠结过紧、松弛时间过长,断胶瞬间流体来不及在毫秒级完成毛细断裂;爬胶来自低剪切屈服应力不足,液滴撞上工件后被表面张力拖着过度润湿。可行方向是提高触变响应速度: 高剪切下充分剪切变稀以便切断,剪切归零后毫秒级恢复结构粘度,把胶线牢牢钉在几何边界内。窄而高的胶线截面(1.5 至 2.5 的高宽比)加上触变性,才能把溢胶距离压到芯片投影边缘数十微米,保住下穿声孔与背腔洁净。
车规 MEMS 器件的温漂迟滞,为什么常温测试合格却过不了冷热循环?
常温合格说明固化到位,却说明不了全温区的模量行为。常规改性胶分子网络交联不均,或掺入宽沸程增塑组分,温度降到零下 30 至 40 °C 附近会出现二级相变硬化,模量骤升,热收缩应力无法被胶层吸收而直接投向硅膜片;回到高温时冻结链段又发生不可逆滑移,形成应力松弛。一个来回之后粘接层的几何构象回不去,应变就表现出迟滞回线,算法补偿无法收敛。峻茂的处理方式是把玻璃化转变温度压到服役下限以下,并在工作温区内维持平坦的橡胶平台,同时用均一交联网络抑制链段滑移。
MEMS 器件需要过 260 °C 无铅回流焊,低模量胶怎么同时扛住高温?
低模量与耐高温并非靠同一套机制实现,必须分层设计。柔性主链负责提供低模量与应变吸收,刚性杂环或高键能骨架负责在回流峰值时不软化、不降解,两者通过互穿网络或嵌段结构互锁。硅氧主链的键能明显高于碳碳单键,链段旋转又自由,天生适合做柔性基体;芳杂环耐高温树脂则承担高温下的内聚强度。验收上不要只看初始剪切强度,要看回流后与老化后的保持率,以及 C-SAM 扫描有无分层。
微流控与生物医疗器件的封装胶,离子浸出和灭菌怎么权衡?
这是两条互相牵制的线。灭菌要用 121 °C 饱和蒸汽、环氧乙烷或辐照,胶层必须扛住而不水解、不分层;而生物界面对浸出物极其敏感,游离胺类固化剂、有机锡催化剂与低聚物一旦进入流体,会干扰酶活性或电极电化学平衡。配方上要走高纯度提纯路线,避开芳香胺与重金属配合物,选用耐水解骨架;验收上把可迁移离子(Na⁺/Cl⁻)≤10 ppm、CVCM 与灭菌后剪切保持率放进同一张放行表,单项达标不足以放行。
