耐高温胶水怎么选?200–1000 °C 耐超高温胶、传感器芯片封装与半导体高温制程粘接
峻茂工程笔记:主链键能与热氧断链的时间尺度,非碳基前驱体如何在 400–1000 °C 原位重构界面,以及光纤光栅、蓝宝石光纤与 SiC 传感器封装界面解析
摘要 (Abstract)
耐高温胶水怎么选,分水岭往往在第一步就出现了:把数据手册上的最高耐温当成选型依据。标称 400 °C、600 °C 乃至瞬时 1000 °C 的胶,样品一进可靠性试验箱或产线回流炉,失效几乎都不出在“耐温数字”上。有的胶在 400 °C 烘烤几小时后绝缘电阻跌到几百欧,一通电就短路;有的过了两遍无铅回流焊,焊盘和芯片界面整齐剥离;还有的用在高端传感器里,胶体没坏,连续服役几十小时后零点漂移大到系统无法校准。
这三类现场我们跟着做过失效分析,它们指向同一件事:耐温标称不能独立成立。真正决定量产良率与服役寿命的是三样东西,缺一不可:老化之后的绝缘保持率、老化之后的剪切保持率,以及胶层与两侧基材的热膨胀系数(CTE)匹配度。峻茂的非碳基相变重构体系在 400 °C 连续 72 小时热老化后,剪切保持率仍为 100%,体积绝缘电阻维持在 20 GΩ 量级;反过来,常规环氧骨架一旦碳化成导电灰分,初始粘接强度再高也一并归零。
当服役环境逼近或跨过 350 至 400 °C,常规高分子主链不可避免地发生热氧断链。耐超高温胶必须解决的核心工程矛盾,是在 400 °C 长期恒温老化与 1000 °C 极值热冲击的反复加载下,如何同时锁死机械锚固强度与高压电气绝缘,并消化陶瓷粘金属、石英玻璃粘不锈钢等异质界面的剧烈热膨胀失配。对于正在批量上车的碳化硅功率模块、高温工业传感器以及半导体前道腔体与先进封装制程,这层几微米到几十微米的粘接界面直接决定整机寿命。
本文沿三种时间尺度拆解高温工况:数十秒级的瞬时制程热冲击(SMT 回流焊约 260 °C)、数百小时、上千次量级的宽温域循环与湿热偏置(−55 至 150 °C、双 85),以及 400 至 1000 °C 的持续超高温服役。结合峻茂新材料的界面实测数据与极端化学抗性结果,本文给出 200–500 °C 高端传感器封装(光纤光栅、蓝宝石光纤、碳化硅传感)、半导体高温制程(PVD/CVD、SiC 外延、先进封装临时键合)与石英玻璃、陶瓷金属高温结构粘接的选型与工艺闭环准则。
核心参数对比
下表把全文工程准则压缩为可核对的数据口径。看这张表时,重点不在“耐温”那一行,而在老化后的保持率与 400 °C 下的绝缘电阻:前者说明界面还能不能承力,后者说明它还是不是绝缘体。峻茂极端耐高温胶与行业常规高温胶的对照如下:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 耐温覆盖范围 | 200–1000 °C | 200–300 °C | TGA / 长期热老化 |
| 400 °C 下体积绝缘电阻 | ≥20 GΩ | 碳化转导电 | GB/T 31838.2 |
| 400 °C/72h 老化后绝缘保持率 | 60% | <10% | GB/T 31838.2 |
| Tg(玻璃化转变温度) | 190–240 °C | 80–150 °C | DMA |
| 260 °C 回流焊耐受次数 | ≥3 次 | 1 次(开裂) | J-STD-020 |
| 400 °C/72h 剪切保持率 | 100% | <30% | GB/T 7124 |
| TC 1000 次剪切保持率 | 95% | <50% | JESD22-A104 |
| 双 85 1000h 剪切保持率 | ≥90% | <40% | JESD22-A101 |
| 100 °C 沸水蒸煮 | 10h+ 无溶胀 | 溶胀开裂 | 厂内方法 |
| 化学惰性(5% HCl/NaOH) | 48h 无异常 | 溶胀失效 | 厂内方法 |
| 可凝挥发物 CVCM | <0.01% | 0.1–0.5% | ASTM E595 |
耐温数字之外:决定寿命的三个物理量
一款胶能不能长期用在 400 °C 以上,取决于三件事:高分子主链化学键在热氧环境下能撑多久不降解,异质基材在反复升降温后界面还剩多少机械咬合力,以及高温下胶体内部有没有产生自由载流子或导电碳化通道。
主链键能把树脂体系锁在 350–400 °C 以内
很多硬件工程师在找耐 300 °C 高温胶或耐 400 °C 高温胶时,习惯去对比数据表里的玻璃化转变温度(Tg)。其实 Tg 反映的只是链段从冻结状态进入自由运动状态的力学拐点,只能用来评估高温下胶体变不变软,无法代表材料的热化学寿命。真正卡死有机树脂耐温上限的是共价键键能:碳碳键(C-C)键能约为 347 kJ/mol,碳氧键(C-O)约为 358 kJ/mol。只要连续工作温度推高到 350 至 400 °C 区间,空气中的氧气就会配合热动能剧烈攻击主链,断链速率按阿伦尼乌斯方程呈指数级飙升。短短几小时到几十小时,原本交联致密的三维树脂网络就会彻底崩解、粉化,哪怕初始 Tg 做得再高也无济于事。
NPI 工程师与结构架构师检索耐高温胶水时最容易踩的坑,是只读数据手册标称的最高耐受温度,而忽略热暴露时长、温度交变梯度与伴随的化学环境。同一款胶在 300 °C 下撑住 30 分钟,与撑住 3000 小时,是两个完全不同的命题。业内习惯把长期耐受 400 °C 及以上的材料笼统叫作耐超高温胶,但“超高温”三个字描述的是峰值,不是寿命;能不能用,还得回到键能与老化数据上判断。
从秒到千小时:三种时间尺度考的是同一层界面
在峻茂的客户应用库里,高温用胶需求按热暴露时长与温区跨度,大致拆成三类:
- 数十秒级(制程热冲击):SMT 贴装后的回流焊峰值约 260 °C,单次持续数十秒,考验胶体越过 Tg 后的瞬时抗形变能力与 Tg 冗余。
- 数百小时、上千次量级(宽温域循环与湿热):车载电子与户外设备在冷热冲击与双 85 偏置下反复交变(−55 至 150 °C),考验应力耗散机制与化学稳定性。
- 数千小时以上(持续超高温):精密陶瓷芯片、高温石英玻璃与半导体高温制程连续工作在 400 °C 乃至 1000 °C,考验主链的抗热降解极限、绝缘保持率与真空释气污染。
在宽禁带半导体功率模块、高温光学与压力传感器以及真空镀膜设备里,石英、蓝宝石、氮化硅陶瓷与耐热合金本体的耐温裕度都极高,唯独中间那层粘接密封胶是整套热、力、电链路里最脆弱的短板。一旦胶层在高温下发生脱粘、微裂纹或碳化漏电,散热通路与高压绝缘就会同时崩溃。峻茂将研发重心放在非碳基前驱体的高温相变重构上,目的就是在跨过常规树脂极限温度后,依然为界面提供稳定的力学与电学锚定。
260 °C 回流焊:耐高温胶的基础门槛
在电子装联与高密度模组贴装中,耐 260 °C 回流焊是耐高温结构胶的基础门槛。几十秒的炉温峰值还不足以让胶水发生化学断链,产线不良几乎全部出在物理形变上:一是温度越过 Tg 后胶体瞬间变软,二是高弹态下的体积急剧膨胀把精密焊点拉裂。
越过 Tg 之后的模量悬崖
无铅回流焊的峰值温区通常在数十秒内拉升到 250 至 260 °C。常规电子胶的 Tg 大多在 100 至 140 °C 之间,一旦炉温越过这个临界点,胶体迅速转入高弹态,储能模量瞬间跌落两到三个数量级。在回流炉内热风循环吹拂与轨道微振动下,失去刚性支撑的元器件极易出现微米级偏移甚至直接掉件。
比位移更隐蔽的是 Z 轴方向的热膨胀顶升。胶水越过 Tg 进入高弹态后,线性热膨胀系数(CTE)往往会从玻璃态的 30 至 50 ppm/°C 暴涨到 120 至 180 ppm/°C。而底下的 FR-4 线路板平面 CTE 只有十几个 ppm/°C,上方的硅芯片更是只有约 2.6 至 3 ppm/°C。急剧膨胀的胶体会在垂直方向把芯片往上顶,出炉冷却收缩时又反过来拖拽焊点,轻则造成底部微焊球虚焊、冷焊,重则直接把基板表面十几微米到几十微米厚的铜箔焊盘连根拔起。这类暗伤藏在芯片肚子底下,产线光学检测(AOI)根本看不见,往往要流到后端电测甚至客户端老化时才会集中暴雷。
为什么我们给产线的是“三次余量”口径
针对 SMT 制程与精密元器件固定,峻茂通过高交联密度网络设计,将固化体系的 Tg 直接推高到 190 至 240 °C 区间,并采用经过多级粒径级配的低膨胀耐火矿物骨架,压平高温段的模量衰减曲线,将胶层 CTE 控制在与金属及陶瓷基材匹配的水平。
按照 IPC/JEDEC J-STD-020F 标准考核,该体系在连续经历 3 次以上 260 °C 峰值回流焊后,界面无微裂纹、无分层且剪切强度不衰减。多数厂家或工程师只知道“单次过炉不掉件”即合格,但实际生产中,高密度 PCBA 双面贴装要求第一面固化的元器件跟着整板再进一次回流炉;遇到周边 BGA 芯片不良需要热风枪吹焊返修时,胶层还得再扛一次局部高温冲击。峻茂在出厂验证时直接按 3 次以上热冲击留足工程余量,测试报告里同时给出初始推力与三次过炉后的复测推力,从源头替产线拦住双面贴装与返修带来的隐性分层不良。
异质基材高温粘接:热膨胀失配、热震开裂与停机吸潮防护
当应用场景转向陶瓷粘金属、石英玻璃粘不锈钢或蓝宝石粘钛合金等高温结构组件时,最大的破坏力来自异质界面的热膨胀差(ΔCTE),以及设备间歇运行时的冷态吸湿与升温爆裂。
陶瓷、石英与金属粘接的剪切撕裂及断面诊断
在 200 至 500 °C 乃至更高温区工作的组件,几乎都是异种材料拼接:石英玻璃的 CTE 仅约 0.55 ppm/°C,氮化硅陶瓷约 3.2 ppm/°C,碳化硅约 4.2 ppm/°C,单晶蓝宝石约 5 至 8 ppm/°C,而外围配合的 304/316L 不锈钢管壳或铜法兰 CTE 高达 16 至 17 ppm/°C。两侧基材的膨胀系数相差几倍甚至三十倍,设备每次从室温升到几百摄氏度再冷却下来,界面上就会叠加一次剧烈的往复剪切应力。
如果耐高温胶本身脆性过大或者 CTE 居高不下,跑不了十几个热震循环就会开裂脱胶。我们在帮客户做高温开裂失效诊断时,第一步总是看断面形貌:如果裂纹走在胶层内部,属于典型的内聚破坏,说明胶水交联网络在高温下变脆或模量过高,需要调整胶体的应力耗散能力;如果胶层完好,却是整片从金属或陶瓷表面光滑剥离,则属于界面粘接失效,根源往往在基材表面能不足、高温氧化层脱落或胶水浸润性不够。看清断裂位置,才能决定是改胶水配方还是上等离子清洗与底涂工艺。
停机冷态吸湿与二次升温爆裂的化学防线
高温工况下还有一处极易被忽视的盲区:高温胶并不是永远处于几百摄氏度的烘烤状态。工厂设备停机检修、传感器仓储运输或户外待机时,胶层会长期暴露在常温高湿环境中。不少标称高耐温的传统高温胶,为了凑耐温指标使用了强亲水性骨料,高温烘烤时看着坚硬,一旦停机冷却接触潮湿空气就会大量吸潮,不仅绝缘电阻断崖下跌,表面还会返潮泛碱;等设备再次通电急速升温到 300 °C 以上时,胶层内部吸饱的水分瞬间汽化膨胀,直接把密封界面顶出微裂纹甚至鼓包脱落。
为了彻底堵住停机吸潮与湿热劣化,峻茂将半导体级的温湿度偏置与热循环考核直接引入耐高温胶水产线:在 −55 至 150 °C 完成 1000 次 TC 温度循环后,界面剪切强度保持率达 95%;在 85 °C/85% RH 双 85 湿热老化 1000 小时后,剪切保持率依然高于 90%;在 180 至 230 °C 连续恒温烘烤 30 天后仍保持高强锚固。这套致密网络既挡住了冷态水汽渗透与离子迁移,也确保了组件在反复冷热启停中不会因内应力累积而开裂。
400–1000 °C:解决高温碳化导电、粉化脱胶与酸碱侵蚀
跨过 400 °C,胶层面对的不再是软化,而是变质。常规环氧骨架在这里会不可逆地发生主链断链,残留相碳化成导电灰分;要解决的也不是“耐温多高”,而是三个同行共有的失效模式:高温绝缘退化、老化后力学衰减,以及水与化学介质的侵蚀。
当应用延伸至高温半导体石英舟、干法 PVD/CVD 工艺、高温玻璃传感、光学镀膜与高功率精密陶瓷芯片时,耐温门槛被大幅拉高。峻茂在这一档换掉了树脂主导的底层路线,超高温产品线覆盖连续耐温 400 至 1000 °C。
高温绝缘退化:为什么“耐高温填料”反而把胶变成导体
有客户拿一款标称 500 °C 的胶来问,为什么加热台一通电就跳闸;常温下用兆欧表测绝缘完全合格,高温后切开界面看,胶层已经变成一层发亮的导电壳。这种高温绝缘失效是两条微观物理与化学路径共同造成的。一方面,市面上许多传统耐高温胶为了追求抗烧蚀能力,在配方里大比例填充金属粉、石墨粉或窄禁带的过渡金属氧化物;常温下这些填料被树脂包裹着不导电,但温度升到 300 至 400 °C 以上后,热激发让填料内部的载流子获得足够能量发生自由跃迁,胶体直接呈现出半导体导电特性。另一方面,配方里用于常温成型的粘结助剂在缺氧或贫氧高温夹层中发生热裂解与脱水碳化,析出的纳米级导电炭黑顺着填料孔隙连成一片,在电极之间搭起了贯通的导电网络。两条通道一叠加,绝缘电阻便从常温的吉欧级暴跌到几百欧姆。
峻茂改以非碳基前驱体构建相变结构,高温下原位重构为致密宽禁带耐火网络,阻断自由电子的跃迁路径。实测 400 °C 工况下体积绝缘电阻仍维持 20 GΩ 以上(按 GB/T 31838.2 体积电阻率法表征),且在 400 °C 连续烘烤 72 小时后绝缘保持率仍达 60%,为高温陶瓷电热组件与高压设备提供稳定的电气屏障。
这一指标对宽禁带器件的高温封装尤为关键。GaN-on-SiC 器件的沟道设计温度通常落在 150 至 200 °C;特高压柔性直流换流阀、轨道交通牵引变流器与工业大功率变频器中的高压功率模块,还要在更高环境温度与更高母线电压下长期保持隔离特性,胶层的绝缘冗余因此直接决定系统级可靠性。
400 °C 连续烘烤 72 小时后不粉化、不掉强度
在石英玻璃粘不锈钢、氧化铝或氮化铝陶瓷粘金属管壳等超高温密封场景中,不少常规耐高温胶刚固化完测推力还不错,但放进 400 °C 马弗炉里连续烤上两三天,胶体内部就会因为小分子剧烈脱气与晶相转变而布满微米级蜂窝孔洞,拿镊子轻轻一刮就掉渣粉化,粘接强度跌剩不到三成。

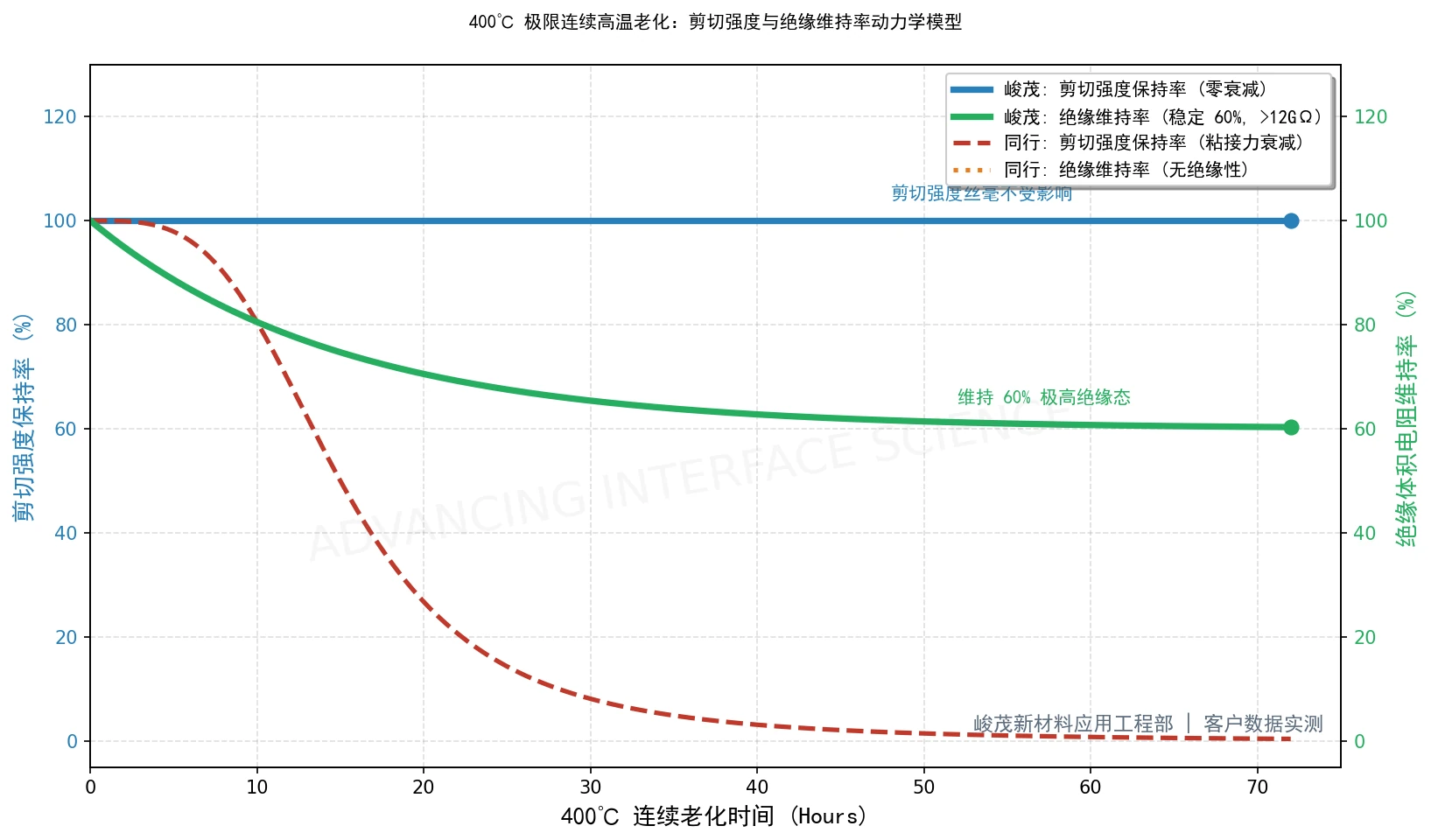

峻茂的非碳基相变体系在升温固化与服役过程中,内部网络会随着温度升高进一步交联致密化。按照 GB/T 7124-2008 刚性对刚性拉伸剪切标准测试,样品在 400 °C 空气炉中连续老化 72 小时后,外观无黑化变色、无龟裂气孔,复测剪切强度保持率达到 100%。我们在内部出厂检验时坚持执行双基准留档:既测常温固化后的基准强度,还强制考核 400 °C/72h 老化后的高温保持率,确保交付到客户端的每一批耐超高温胶都能扛住长期热负荷。
沸水与强酸碱:密封界面最容易被忽略的短板
液态水与化学介质是常规耐高温胶的共性短板。硅酸盐体系亲水性强,遇水容易潮解返溶;磷酸盐体系在酸碱环境下则可能发生化学键解离。峻茂在这两项上的实测结果是:
- 耐 100 °C 沸水蒸煮:组件在沸水中连续蒸煮 10 小时以上,胶体结构无溶胀、开裂或脱落,覆盖常压蒸汽清洗与高湿工况;医疗器械的高压蒸汽灭菌通常在 121 °C 及以上,需按更高温区单独验证。
- 抗化学腐蚀能力:在 5% 盐酸、5% 氢氧化钠中连续浸泡 48 小时无异常,在乙酸乙酯中浸泡 48 小时依然无异常,满足特种传感器与检测设备封装的介质耐受要求。
200 至 500 °C 高端传感器封装
在工业、车规、军工等高端传感器里,耐高温封装胶承担的角色远不止把零件粘住那么简单。一旦被测环境温度跨过 200 °C,胶层直接参与到力敏或光敏信号的传递链路中:胶体哪怕发生微米级的蠕变松弛、万分之几的挥发物释气,或是与敏感芯片产生热膨胀顶推,都会被传感器放大并直接写入输出信号,表现为零点无规律漂移、中心波长跑偏或光学信噪比衰减。这种软性失效在外观上找不到任何裂纹,却是高端传感器量产定型时最棘手的拦路虎。
200 至 300 °C 光纤光栅(FBG)封装
光纤布拉格光栅(FBG)传感器通过监测 1550 nm 波段反射峰中心波长的微小偏移,来反演被测结构的温度与应变,具备天然的抗强电磁干扰能力。但在封装环节,石英裸光纤的 CTE 只有约 0.55 ppm/°C,而外部保护用的 316L 不锈钢无缝毛细管 CTE 高达 16 至 17 ppm/°C,普通有机封装胶更是达到 50 至 100 ppm/°C。三者粘接固定后,每次升降温循环都会在胶层内部攒下残余剪切应力;如果胶水在高温下发生缓慢的粘弹性蠕变,原本拉紧的光纤就会一点点松弛,解调仪读出的波长峰值跟着日复一日地漂移,客户根本分不清到底是现场温度变了,还是封装胶在偷偷变形。
这一档的产品通常以耐温聚酰亚胺光纤配不锈钢无缝管封装,出厂前须在高于额定温度 20 至 50 °C 的炉中长时间退火,既释放封装残余应力,也让光栅的浅能级缺陷提前退火衰减,以换取长期零点稳定。在这个工序里,胶的角色不是“固定”,而是“不干扰”:Tg 要显著高于服役温度以压住蠕变,固化收缩要小,可凝挥发物(CVCM)要低到不给光学端面留雾膜。
峻茂在这一温区的高 Tg 环氧体系里,多款产品的 Tg 在 200 °C 以上; 250 °C 连续热老化 1000 小时后,剪切强度保持率仍在 80% 以上, CVCM 低于 0.02%。对光纤器件来说,这个组合的意义很直接:胶层在服役温度里不明显软化,也不通过收缩和释气改变光栅的边界条件,波长基准才守得住。
300 至 500 °C 蓝宝石光纤、碳化硅(SiC)压力传感与激光光谱气室密封
当测温与测压需求推高到 300 至 500 °C 甚至更高区间,常规聚酰亚胺涂层开始炭化脱落,普通 I 型石英光栅也会因热擦除效应导致反射信号彻底消失。虽然石英玻璃本体的软化点超过 1600 °C,但工程上一旦带载受拉, 800 °C 左右就会出现不可逆的热蠕变伸长,掺锗纤芯中的锗也会扩散,无应变长期使用上限一般止步于 1000 °C。因此,跨过 300 至 400 °C 后,高端传感行业普遍转向飞秒激光直写再生光栅、单晶蓝宝石光纤传感器以及 4H-SiC 碳化硅压阻压力传感器。
单晶蓝宝石光纤(α-Al₂O₃)熔点高达 2050 °C,折射率约 1.77,材料透光范围覆盖 0.23 至 5.5 μm(成品光纤实用透光窗口约 0.4 至 3 μm)。采用飞秒激光在蓝宝石光纤内部直写布拉格光栅,单模传感工作温区已覆盖 25 至 1600 °C,多模蓝宝石器件已在 1900 °C 极值高温与 1500 °C 连续 1000 小时工况下完成验证。芯片与光纤本体的耐温早已过关,真正卡住产品工程化落地的恰恰是封装界面:蓝宝石光纤的 CTE 在室温至 500 °C 平均约 5 至 8 ppm/°C,且随晶向呈现各向异性,与金属封装管壳的 16 至 17 ppm/°C 存在显著落差,在 100 至 500 °C 反复热循环中,全靠耐超高温胶在消化剪切应力的同时牢牢锚固光滑的蓝宝石表面。
碳化硅(4H-SiC)高温压力传感器面临的则是电学与力学的双重夹击。传统硅压阻芯片超过 150 °C 就会因本征载流子激增而失效,而宽禁带 4H-SiC 无引线封装传感器可将工作温区拓宽至 −50 至 600 °C,满量程精度达 0.18% FSO, 600 °C 下零点温度系数压低至 0.08%/°C; 500 °C 级航空发动机测点与高温反应釜已完成实机验证, 600 °C 级目前更多停留在封装台架与短时考核。这类无引线传感器的惠斯通电桥裸片直接贴装在封装基座上,如果底部的耐高温胶在 400 至 500 °C 下出现哪怕微安级的漏电流,电桥平衡就会被瞬间改写;如果胶层热膨胀顶着碳化硅膜片,压力读数就会凭空多出一个随温度乱跳的假信号。
在工业炉膛与燃机尾气在线监测的可调谐半导体激光吸收光谱(TDLAS)系统中,高温气体分析腔体的石英或蓝宝石视窗密封同样极为苛刻。激光束需要穿过数百摄氏度乃至 1500 °C 级的伴热气室去扫描水汽(H₂O)、氨气(NH₃)等分子的特征吸收谱线,视窗封接胶既要保证高温气密性,又不能有一丝一毫的有机挥发物凝结在镜片上,更不能因为高温收缩导致视窗微倾而让数米外的激光光轴跑偏。
针对这三类 300 至 500 °C 乃至更高温区的精密传感界面,峻茂非碳基相变体系通过高温原位重构形成致密耐火固相网络,在 400 °C 连续老化 72 小时后依然保持 100% 剪切保持率与 20 GΩ 以上的体积绝缘电阻,同时将 CVCM 可凝挥发物压制在 0.01% 以下,一并满足蓝宝石光纤的抗蠕变锚固、碳化硅电桥的高温高阻隔离以及激光光学腔体的超高洁净与气密要求。
半导体高温制程与先进封装:洁净度排在最前
半导体制造与先进封装对高温胶提出的要求,与传感器并不相同:这里的第一约束是洁净度,其次是绝缘,耐温反而是入场前提。在 SiC 外延炉、干法刻蚀与 PVD/CVD 镀膜腔体中,石英舟、晶圆载具与陶瓷绝缘件长期暴露于 400 °C 以上的工艺温度与腐蚀性气氛。胶粘剂一旦析出挥发物(outgassing)或碳化导电,就会污染腔体、击穿绝缘,甚至改变薄膜沉积的洁净度。
半导体制程的三条红线
在碳化硅高温外延炉、等离子体干法刻蚀机以及 PVD/CVD 真空镀膜腔体内部,石英环、晶圆载具、陶瓷加热盘(Heater)、静电卡盘(ESC)周边绝缘件以及高真空电气馈通件(Feedthrough),需要长年累月在 300 至 600 °C 甚至更高的真空及腐蚀性等离子体气氛下服役。如果粘接密封用的高温胶在高真空受热时析出小分子挥发物,不仅会直接污染昂贵的晶圆表面、改变薄膜沉积速率,凝结在腔体观察窗和传感器探头上的雾膜还会导致设备停机洗腔。
半导体设备厂对腔体材料的准入考核,普遍以 ASTM E595-15(2021) 高真空释气标准为硬门槛(通常要求总质量损失 TML < 1.0%,可凝挥发物 CVCM < 0.1%)。峻茂面向半导体高温制程开发的低释气耐高温胶,实测 CVCM 低至 0.01% 以下,比行业通行标准严苛一个数量级;同时在 400 °C 高温下维持体积绝缘电阻,不含可迁移卤素与重金属杂质,可直接用于真空腔体内部结构粘接、加热盘引线绝缘封接与高温石英部件固定。
玻璃基板 TGV 与 CPO 光电共封装的高温结构稳定性
AI 算力的持续扩张,正在把先进封装推向面板级(Panel-Level Packaging)与玻璃基板(Glass Core Substrate)时代。玻璃凭借可调 CTE(高模量玻璃芯主流落在 3–4.5 ppm/°C,可贴近硅的 2.6 ppm/°C)、低介电损耗与高平整度成为破局材料。面向 310 mm × 310 mm 起步、并向 515 mm × 510 mm 规划放大的玻璃面板, TGV 玻璃通孔需要达到十万至百万孔量级,激光诱导深度刻蚀(LIDE)已把最小特征做到 5 μm 级、深宽比最高约 1:50; HBM4 世代 GPU 与 HBM 堆栈之间的微凸点间距压到 25–40 μm,贴装对准精度进入 ±1–2 μm, 10 μm 以下的互连则要等混合键合在 HBM5 世代规模化导入;大尺寸面板在热循环下的边缘翘曲可达数十微米,与 ±1–2 μm 的对准预算正面冲突。CTE 失配与翘曲控制,由此成为下一代先进封装的核心矛盾。
共封装光学(CPO)也在同期落地,英伟达 Spectrum-X 光子交换机已进入量产,光电共封装界面的洁净度与热机械约束随之收紧。玻璃载具的临时键合与解键合、玻璃芯基板的多层 RDL 制程,都要求界面胶在数百摄氏度的工序中维持尺寸稳定、无残留、可无损剥离;而长期服役的器件级锚固与绝缘,则由耐高温结构胶承担。
在这些先进封装工序中,无论是制程中承载晶圆与面板耐受数百摄氏度高温处理,还是器件成型后对玻璃基板、硅中介层与光纤阵列(FAU)进行永久性的结构锚固与边缘密封,胶层都必须在经历反复高温热循环后保持微米级的尺寸锁定,绝不能因胶体收缩、高弹态膨胀或挥发物析出而引发面板翘曲超标与微凸点对准失效。峻茂通过高 Tg 低膨胀环氧体系与耐超高温相变体系的协同布局,将前道晶圆制程的高洁净耐温能力直接延伸至后道先进封装界面,为国产高端算力与光互连封装提供底层材料支撑。
耐温极值探索与界面稳态
高温粘接与密封的工程演进,本质上是从追逐单一的静态耐温极值,转向热、力、电多物理场耦合下的长期界面稳态。一旦服役温区逼近并跨越传统高分子主链的热氧断链阈值,微米级的胶层便不再只是维持结构连接的封装辅料,而是直接决定精密传感的基准稳定度、功率器件的高压绝缘边界与先进制程的腔体洁净度。峻茂新材料以高交联网络设计与非碳基原位固相重构为底层支点,将复杂的界面热力学演化收敛为可量化、可验证的老化保持率验收口径,在极端温度尺度上为前沿半导体、高端传感与先进制造确立可靠的界面科学基准。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
标称耐 400 °C 以上的高温胶,为什么通电测试时常常变成导体?
为了抵抗高温烧蚀,不少传统超高温胶以金属粉末、石墨或窄禁带半导体性耐火氧化物作骨架填料,配方里还残留着常温施工所需的有机助剂。温度越过 300 至 400 °C,填料载流子的自由跃迁几率上升;同时有机残相在贫氧环境下脱水碳化,沿填料缝隙析出纳米级炭黑并搭起微观导电网络,绝缘电阻从常温的吉欧级跌到几百欧甚至导通。我们的做法是把游离导电相从配方里剔除,改以非碳基前驱体在高温下原位重构为致密宽禁带陶瓷相,阻断电子传输通道:实测 400 °C 烘烤 72 小时后,体积绝缘电阻仍稳定在 20 GΩ 以上。
数据手册标称的“耐受 3 次回流焊不开裂”,在产线上真正解决的是什么问题?
解决的是双面贴装与返修带来的隐性损伤。高密度 PCBA 双面贴装时,第一面已固化的元器件要随整板再过一次 260 °C 回流温区; BGA 吹焊返修时,周边胶层还要再承受一次局部热冲击。常规胶 Tg 多在 150 °C 以下,二次受热时高弹态膨胀会把铜箔焊盘拉起,或让芯片与基板分层。峻茂把固化体系 Tg 锁定在 190–240 °C, 260 °C 峰值区仍维持机械支撑刚度, 3 次以上热冲击后剪切强度无损失、无分层,避免工序累加造成的隐性客诉。
评估 400 °C 工况的粘接密封时,为什么老化后的剪切保持率比常温初始强度更关键?
因为常温初始强度代表不了长期状态。碳基主链在 400 °C 下几十分钟至数小时内即发生热氧降解,胶体变脆、萌生微裂纹甚至粉化, 30 MPa 的初始粘接强度在结构崩溃后毫无意义,高温服役几十小时之后界面自行脱开的案例在失效分析中并不少见。峻茂因此把 400 °C 空气气氛连续恒温 72 小时后的复测剪切保持率定为核心考核项:原位无机相变网络在老化后反而更致密,剪切保持率 100%,连续耐温时间还可进一步延长。
常规环氧的耐温上限卡在哪里?非碳基相变路线如何跨过 350–400 °C 这一区间?
卡点在主链化学键的热氧断链速率,而非 Tg。高 Tg 只说明链段运动被冻结,改变不了键能:碳-碳键约 347 kJ/mol、碳-氧键约 358 kJ/mol,连续服役越过约 350–400 °C 后断链速率按阿伦尼乌斯方程指数上升,几小时内三维网络即告坍塌。跨过这道坎只能换底层路线,以非碳基前驱体配合陶瓷化填料构建界面,高温下由前驱态原位重构为致密耐火陶瓷网络,把耐温能力从树脂体系的化学边界中解放出来,同时以无自由电子跃迁路径维持绝缘。
在 200–500 °C 的高端传感器封装里,胶层除了耐温还必须满足哪些指标?
四条同时成立才算合格:介电上不导电,否则 4H-SiC 压阻桥路会被漏电流改写平衡;力学上低蠕变,否则光纤光栅的波长基准会在服役中缓慢漂移;化学上低释气,否则光学端面与气室被雾膜污染, TDLAS 的谱线强度与基线一起失真;热膨胀上不顶着敏感元件,蓝宝石约 5–8 ppm/°C 与不锈钢管壳约 16–17 ppm/°C 的落差必须在胶层里被吸收。峻茂以 400 °C/72h 剪切保持 100%、体积绝缘电阻仍高于 20 GΩ、CVCM 低于 0.01% 覆盖这四条。
蓝宝石光纤与石英光纤在高温传感里怎么分工?胶又在哪一步起作用?
石英光纤的长期工作点通常落在 300–500 °C 档:本体软化点虽然远在 1600 °C 以上,工程使用上限却大约只到 1000 °C,带应变时约 800 °C 起就会出现不可逆伸长;聚酰亚胺涂层上限约 300–350 °C,再生光栅与飞秒光栅可推到 800–1000 °C。单晶蓝宝石光纤熔点约 2050 °C,飞秒直写光栅的单模响应已从 25 °C 覆盖到 1600 °C,多模器件已验证到 1900 °C、并在 1500 °C 稳定运行 1000 小时。分工因此清晰:400 °C 以下走石英体系, 400 °C 以上把敏感元件换成蓝宝石或 4H-SiC;而两种路线的封装界面都要处理芯材与金属管壳之间一到两个数量级的 CTE 落差,这正是高温胶承担的部分。
在玻璃基板、TGV 中介层与 CPO 光电共封装等新一代先进封装制程中,耐高温胶与临时键合胶的材料分工如何界定?
两者服务的是同一界面在不同工序阶段的需求。玻璃载具的临时键合胶负责在 TGV 打孔、多层 RDL 布线、减薄与高温固化等工序中临时固定晶圆或面板,要求高平整度、可无损解键合与低残胶;耐高温结构胶则负责长期服役的器件级锚固与绝缘,要求在数百摄氏度工艺温度与后续热循环中保持尺寸稳定、不析出挥发物、不碳化导电。随着面板尺寸从 310 × 310 mm 起步、并向 515 × 510 mm 推进, TGV 单片面板通孔量进入十万至百万级, HBM4 世代 GPU 与 HBM 堆栈之间的微凸点间距压到 25–40 μm, 10 μm 以下的互连要等混合键合在 HBM5 世代规模化导入,翘曲与 CTE 失配成为核心矛盾,两类材料必须在同一制程窗口内协同选型。
