单组份加温固化硅胶怎么选?封闭腔体深层固化、界面应力与钢网印刷
峻茂工程指南:摆脱湿气扩散限制与深腔“外干内软”,把 2.5 W/m·K 导热界面与高伸长率应力缓冲收进同一工艺窗口
摘要 (Abstract)
封闭腔体与大面积金属贴合面的有机硅灌封失效,极少源于初始粘接强度不足。我们在做客户端失效分析(FA)时,解剖过大量返修的车载电控单元、高密度伺服定子与全密闭传感器:外圈胶体早已硬化,贴合面也没有脱胶,但贴近腔体底部的芯部胶料依然像未干的牙膏一样发软,甚至在振动下出现泥浆状流淌。传统单组份室温硫化(RTV)硅胶依赖空气中的水汽由表及里扩散交联,一旦灌封腔体被厚铝壳、法兰密封圈或致密的表干皮层封死,水分子通道被阻断,深层胶体即便放置数周也无法完成交联。
峻茂新材料(SCITEO)将单组份有机硅的交联驱动力由环境湿气切换为可控热场。基于潜伏性铂催化的单组份加成型导热硅胶,在常温下保持长适用期,进入 120 °C 烘道后 30 min 内即可在任意深度的密闭腔体内实现整体均相固化(150 °C 下可缩短至 10 min)。配方内部通过多粒径球形导热填料构建 2.5 W/m·K 的低热阻通道,以 56% 断裂伸长率、8.0 MPa 抗拉强度与邵氏 A 70 的弹性体网络吸收铝合金与 PCB、陶瓷基板之间的热膨胀系数(CTE)失配应变,并依靠 23 kV/mm 介电强度、不低于 1.5×10¹⁶ Ω·cm 的体积电阻率以及低分子硅氧烷环体(D3-D10)残留低于 50 ppm 的高洁净度,满足 800 V 高压电驱与精密光学传感器的绝缘及防起雾要求。同时,流变体系针对剪切稀化与触变回复做了定向平衡,一套胶料即可兼容 SMT 钢网印刷与自动化精密点胶,无需产线反复重构工艺参数。
参数对照:单组份加温固化硅胶与常规 RTV
| 参数 | 峻茂方案 | 行业常规 RTV | 测试标准 |
|---|---|---|---|
| 固化机制 | 120-150 °C 热激发(≤30 min) | 室温湿气(7 天) | DSC |
| 封闭腔体固化 | 完全均相固化 | 深层不干 | 固化度剖面 |
| 导热系数 | 2.5 W/m·K | 0.5-1.5 W/m·K | ASTM D5470 |
| 断裂伸长率 | 56% | 20-30% | ASTM D412 |
| 抗拉强度 | 8.0 MPa | 2-4 MPa | ASTM D412 |
| 冷热冲击后极限拉伸剪切强度 | 5 MPa | 1-2 MPa | GB/T 7124 |
| 介电强度 | 23 kV/mm | 15-20 kV/mm | GB/T 1408 |
| 体积电阻率 | 不低于 1.5×10¹⁶ Ω·cm | 10¹⁴-10¹⁵ Ω·cm | ASTM D257 |
| 服役温域 | −60~260 °C | −60~220 °C | IEC 60068-2-14 |
密封腔体里,室温固化硅胶为什么深层总是不干
单组份脱醇型或脱肟型 RTV 硅胶在消费电子、白色家电及敞开式电源板上应用极广,开盖点胶后靠空气湿度就能自然成膜,产线省去了烘箱投入。峻茂把研发重心放在另一类结构:当产品形态转向半导体封装、全密闭金属腔体、液冷板贴合、高功率密度电驱控制单元、射频通信模块,或需要在几十 G 的振动加速度与宽温冷热冲击下长期服役的车载及工业模组时,湿气固化机制的物理短板就会集中暴露。
水汽扩散受阻,缩聚副产物在密闭腔内返原
缩聚型 RTV 的交联前提有两个:空气里的水分子能穿透胶层到达反应活性位点,反应生成的甲醇、乙醇或丁酮肟等小分子能向外逃逸。在敞开式三防涂覆中,胶层通常只有几百微米, 15 min 左右表层结皮, 48 h 至 7 天内水汽能走完全程。但在窄缝深腔灌封或两块金属法兰大面积贴合时,暴露在空气中的只有极窄的一圈边缘。表层胶料接触湿气后率先结皮,这层致密的聚硅氧烷弹性膜本身就是阻水屏障,水分子向纵深扩散的速率急剧衰减。
从菲克扩散定律看,湿气固化的推进深度与时间的平方根成正比,胶层路径每增加一倍,芯部达到同等交联密度所需的时间就要拉长四倍以上。当灌封深度超过 8-10 mm,或者金属盖板在点胶后立即锁紧密封,内部胶体实际上已与外界湿气隔绝。更棘手的是,深层缓慢反应析出的醇类或肟类副产物无法排出,被死死锁在密闭腔体内。一旦设备满载运行、局部温度升至 150 °C 以上,残留的水汽与醇类小分子会诱发聚硅氧烷主链发生水解型解聚(即硅胶高温“返原”现象),原本已经勉强成型的胶体在密闭高温下重新软化流淌,甚至腐蚀铜排与焊点。
我们切开过一个返修件:外层已经是标准弹性体,芯部仍可流动。根因在此,与粘接强度无关。
七天固化期,在精益产线上是真实成本
在现代车规与工业自动化产线上,固化时间直接折算为在制品(WIP)库存成本与场地占用。RTV 体系动辄 48 h 到 7 天的完全固化周期,迫使工厂配置庞大且控温控湿的静置固化房来堆放半成品。如果为了赶出货节拍,在芯部尚未交联完全时就将组件转入下一道拧紧、翻转或振动测试工序,处于半流体状态的芯部胶料会在重力与装配应力下发生蠕变滑移。我们协助客户排查过一起车载控制器散热齿片热阻超标的批次事故:原因并非导热胶本身导热系数不够,而是组件点胶压合后仅静置了 4 小时便竖直装车周转,内部未固化的硅胶发生微米级下坠,导致发热芯片顶部的键合层厚度(BLT)偏离基准,局部脱空拉高了热阻。
换掉湿气驱动:加成型有机硅的另一条路
要根除深腔不干与密闭返原,必须从交联化学上彻底抛弃缩聚反应。峻茂单组份加温固化导热硅胶采用加成型(Addition Cure)技术路线,即铂催化硅氢加成(hydrosilylation),直接生成极其稳定的硅碳键(Si-CH₂-CH₂-Si)三维弹性网络。
不释放副产物。整个反应不依赖外界水分子参与,加成反应没有醇类或肟类小分子析出,胶体内部不会因副产物挥发留下气孔,密闭腔体里也不会出现局部的酸性或醇类气氛。
固化收缩小。缩聚体系固化收缩常在 1%-3%,加成型可以压到 0.5% 以内。薄壁传感器与精细光学件的对位稳定性正取决于这一点。
深度不再受限。热传导把器件整体带到目标温度,交联网络在胶体内部同步成型,固化深度与湿气扩散长度脱钩。
潜伏固化与抗中毒:单组份硅胶的两道边界
双组份加成型硅胶虽然也能实现深层固化,但需要配置昂贵的双液精密计量混合阀,还要面对静态混合管损耗、A/B 比例失调以及混胶后短短数十分钟内必须用完的排产压力。将加成型体系做成单组份(1K),核心技术壁垒在于如何在同一管胶料中实现“常温长周期稳定操作”与“高温极速彻底交联”的兼容。
潜伏催化剂:操作期与固化速度的平衡
峻茂在配方底层引入了具备精确热解离阈值的复合潜伏抑制剂,通过配位键将铂催化剂的活性中心包覆锁死。在冷链储存与 25 °C 车间施工时,配位络合物高度稳定,乙烯基与硅氢键互不反应,使得胶料在敞开的钢网或点胶针筒内具备长达数天的适用期(Pot Life),产线白班与夜班交接时无需频繁拆洗管路。当涂布或灌封完毕的组件进入隧道炉、烘道或接触式加热平台,胶层实测温度跨过 110-120 °C 临界点后,抑制剂配体迅速热解脱附,铂活性位点在数秒内全面释放,交联反应呈指数级启动, 120 °C 下 30 min 内即可完成整个反应。为了避免抑制剂加量过多导致高温固化拖尾,或加量不足导致常温粘度爬升,峻茂对基础乙烯基硅油的分子量分布(MWD)进行了窄化调控,消除极低分子量尾端带来的挥发损耗,让流变粘度与热响应阈值锁定在极窄的公差带内。
平衡点由抑制剂浓度与催化剂配比决定,基础树脂的分子量分布把这个点收进钢网印刷与精密点胶都能接受的窗口。这条带一旦收窄,产线只能反过来迁就材料:延长回温、降低点胶速度、为钢网增加辅助加热。储存端需要冷链,取出后回温再开盖,避免结露。
表干不代表固化,首件要看残余反应焓
两个概念必须分开。RTV 的表干只是表层结皮,芯部可能仍是流体;加温固化体系的固化度可以用 DSC 残余反应焓量化。新项目导入首件验证(FAI)时应以残余焓与固化度剖面放行,比手指按压硬度可靠得多。硬度读数会产生误判,尤其在大热质量件上:表面已经硬化,芯部仍处在欠温区。

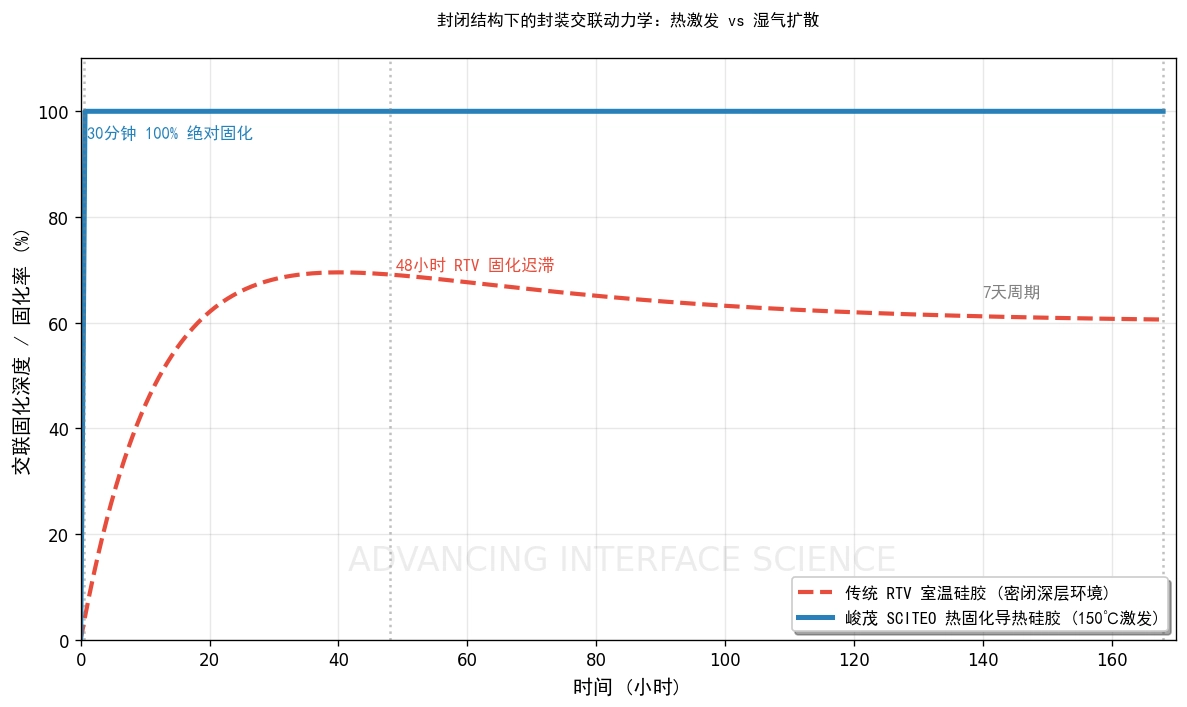

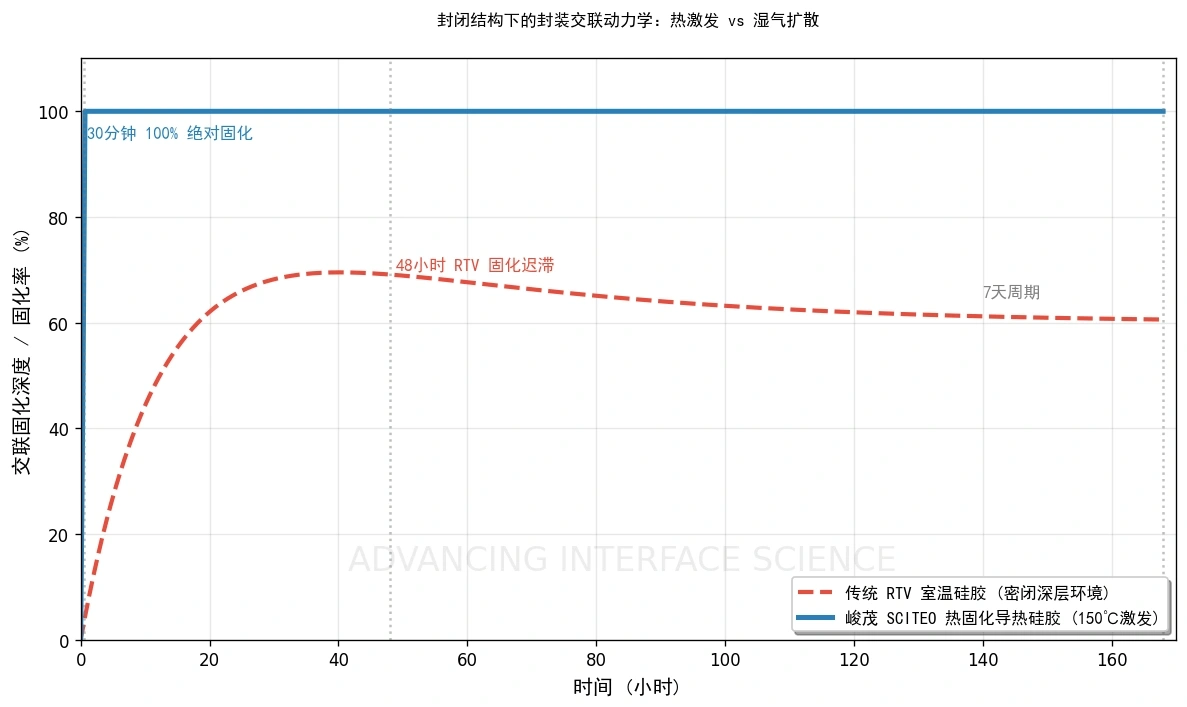

120-150 °C、30 min 以内的窗口,让材料从液态直接完成三维交联,出炉冷却后即可进入热冲击测试或装配。相比室温固化那 48 h 到 7 天,在制品库存与流转时间被压缩到物理极限。
产线铂催化中毒(固化抑制)的排查与阻断
工艺工程师在使用加成型硅胶时常会遇到一个棘手问题:为什么局部胶料过炉后仍然发粘不干,尤其是紧贴焊盘或橡胶密封圈的边缘?这就是加成型有机硅特有的“铂金催化剂中毒”现象。铂络合物的空配位点极易被含孤对电子的氮(N)、磷(P)、硫(S)化合物,以及锡(Sn)、铅(Pb)等重金属离子占据,形成不可逆的强配位键,微量杂质即可让催化剂永久失活。
在电子制造现场,中毒源主要来自三个隐蔽角落:一是 PCBA 免洗助焊剂(No-Clean Flux)或松香残留中的胺类、有机酸活化剂;二是腔体装配所用的三元乙丙(EPDM)、丁腈橡胶(NBR)密封圈或乳胶手指套中析出的硫化物促进剂;三是同一车间混用了有机锡催化的缩聚型 RTV 硅胶或聚氨酯胶。峻茂一方面在配方中通过大位阻螯合改性提升了铂催化体系的抗杂质容忍度,另一方面在客户端推行明确的产线工艺准则:涉及焊点周边的涂覆需选用低残留助焊剂或配合等离子(Plasma)清洗与去离子水漂洗;外壳密封件优先匹配过氧化物硫化的氟橡胶或硅橡胶;点胶阀体、擦网纸与治具严格执行加成型专线专用,从源头切断交叉污染。
峻茂单组份加温固化硅胶的高密度热界面案例
不同硬件架构对单组份硅胶的力学与电学诉求截然不同,落到结构上才看得清。
人形机器人关节模组:定子灌封与绕组散热
具身智能与人形机器人的运动执行单元以无框力矩电机为主,定子绕组、减速器、编码器、驱动板全部集成在极小的关节空间内。新一代机型开始把液冷管路做进关节,壳体温升得到明显抑制,但槽内铜线到铁芯、端部绕组到壳体的那一段热路,仍然要靠灌封胶填实。散热路径不畅,绕组温升随即上升,扭矩输出衰减、编码器与力矩传感器漂移,整机运动精度随之下降。
从材料角度看,这是典型的电机灌封工况:空间小、热流密度高、还要长期抗振。
关节对灌封材料的诉求集中在三处。铜线到壳体需要一条连续导热通路, 2.5 W/m·K 的填料网络恰好置换间隙中的空气。定子与磁钢要在不加压的前提下锁定,低模量、高伸长率的网络让频繁启停与反向冲击的应力落在胶体上,而不是绝缘系统上。关节长期处在高频振动与跌落冲击中,胶体必须依靠形变吸收冲击能量,靠刚性对抗并不成立。
车规 ECU、智驾域控制器与铝合金冷板粘接密封
车载智能驾驶域控制器、底盘电控单元(ECU)及工业 PLC 模块普遍采用“发热芯片/PCB + 导热界面层 + 压铸铝壳/液冷板”的三明治架构。在这里,单组份加温固化硅胶往往同时承担两项任务:在内部芯片背部或 PCB 散热铜箔区做高导热界面填隙,在外圈铝壳法兰槽内做结构粘接与 IP67/IP68 防水密封。
压铸铝壳的 CTE 约为 23 ppm/°C, FR-4 玻纤板面内约为 14-17 ppm/°C,而陶瓷基板(Al₂O₃/Si₃N₄)仅有 3-7 ppm/°C。当整车经历 −40 °C 极寒驻车到 125 °C 满载运行的剧烈温变时, 300 mm 级的域控制器外壳与内部电路板之间会产生数百微米的相对滑移。如果使用高模量刚性胶粘剂,巨大的热剪切应力要么将胶层撕裂,要么直接把 BGA 焊球或陶瓷基板拉裂。峻茂加温固化硅胶无需底涂(primerless),依靠内置的活性硅烷偶联增粘体系即可与阳极氧化铝、刻蚀铝、电泳金属及 FR-4 表面形成共价键合。初始 6 MPa 的极限拉伸剪切强度,经 1000 次冷热冲击循环后按 GB/T 7124 实测仍保持在 5.0 MPa 以上,断面呈 100% 内聚破坏而非界面脱胶,以弹性形变消化了壳体翘曲与热胀冷缩。
车用高压:BMS、车载充电机(OBC)与储能变流器
随着新能源汽车高压平台全面迈向 800 V 乃至 1000 V 架构,碳化硅(SiC)MOSFET 将车载充电机(OBC)、DC-DC 变换器、电池管理系统(BMS)及储能变流器(PCS)的开关频率与热流密度推到了新高度。传统有机硅凝胶虽然柔软,但机械强度极低,在高振动与大电流冲击下容易发生胶体撕裂或界面泵出,且常规硅胶长期超过 200 °C 后热氧化降解明显加速。
峻茂将该体系的长期服役上限提升至 260 °C,恰好覆盖 SiC 功率器件周边的高温热辐射区。在电气边界上, 23 kV/mm 的介电强度(GB/T 1408)与不低于 1.5×10¹⁶ Ω·cm 的体积电阻率(ASTM D257)确保在双 85 湿热老化后仍维持足够的绝缘电阻与击穿裕度。更关键的是直流高压下的抗电化学迁移(ECM)能力:配方将可迁移的钠、钾、氯离子含量严控在 5 ppm 以下,阻断湿热直流偏压下铜离子或银离子沿胶层界面生长导电枝晶的慢速短路路径。材料本体通过无卤复配阻燃技术达到 UL 94 V-0 级,结合 ISO 16750-4 的整车环境剖面与 AEC-Q100 的器件级应力口径,为高压腔体提供长期的阻燃与绝缘屏障。
中压固态变压器(SST)与高频磁性元件局放抑制
在智算中心直流供电、超充站及轨道交通牵引系统中,将 10-13.8 kV 中压交流直接变换为 800 V 直流的固态变压器(SST)正加速落地,其核心痛点在于数十千赫兹高频变压器的复合绝缘与局部放电(Partial Discharge, PD)控制。
高频变压器的绝缘通常先用聚酰亚胺(PI)薄膜包覆绕组,再用环氧将间隙浇实,形成 PI-EP 复合绝缘。两种材料的理化特性差异会在界面残留微气隙,局部放电(PD)由此起始,热循环再把气隙逐步拉开。这条失效路径在工程分析中出现的频次高于主功率器件先失效。频率与温度同时上升,这条路径只会推进得更快。
温升是另一条无法回避的主线。高频变压器与中压功率模块的损耗集中在绕组与磁芯,热量只能沿灌封层向壳体传导,热点温度直接决定绝缘寿命还剩多少余量。工程上已有分区灌封的做法:把高压侧线圈组件拆成独立单元单独灌封,避免灌封胶与磁芯整体浇注,从而避开两者热膨胀系数不匹配导致的磁芯开裂。
材料侧可动的空间只有三处。一是降低模量,把热循环位移交给胶层形变吸收,而不是让绝缘界面承担。二是把导热网络做连续,把绕组与磁芯的热点温度压下来,因为温度升高会让局放起始电压(PDIV)下移,热与绝缘在高压高频下相互耦合。三是控制纯度与可迁移离子,中压直流侧的电场持续单向,离子迁移与枝晶的风险比交流侧更直接。
量化门槛同样要对齐。800 V 直流侧的爬电距离与电气间隙按 IEC 60664-1 核算,中压侧的绝缘配合与安全验证参照 IEC 62477-2;外壳与绝缘件常用的相对漏电起痕指数(CTI)不低于 600 V;工程上把无局放设计的局放量目标控制在 5 pC 以内。灌封环节还必须降低胶层中的残余气隙密度。气隙既是 PD 的起点,也是热阻的断点,真空脱泡与真空灌封在这里不是可选项。
整体浇注的高频变压器本体,主绝缘通常仍由环氧浇注体系承担。低模量硅胶的价值更多落在功率单元、驱动与辅助电子的灌封和界面缓冲上。真空浇注与真空辅助轴向注射灌封这类工艺解决的是环氧层中的残余气隙,硅胶在相邻功率单元上解决的是热循环位移,两者分工清楚,项目才不会把期望寄托在错误的位置。中压电力电子设备的绝缘与安全验证口径可参照 IEC 62477-2 建立。
全密封传感器与 MEMS
传感器灌封的诉求与功率模组不同,矛盾点也不同。压力传感器、加速度计与陀螺仪的敏感结构对封装应力极为敏感,模量一旦升高,封装应力便传到敏感梁上,零点漂移与灵敏度衰减随之出现。56% 断裂伸长率配以比环氧低两到三个数量级的弹性网络,在这里承担应力缓冲作用,把固化收缩与热膨胀产生的应力限制在敏感结构可承受的范围内。配方还要控制低分子硅氧烷挥发与可迁移离子,避免挥发物在密闭腔体的冷面上冷凝沉积。
宏观界面的应力分配:模量、伸长率与 CTE
芯片级(Die-level)精密封装遵循刚性匹配:高模量、极低 CTE 的环氧,对抗微米级热应变。在那个尺度上,这一逻辑成立。
视角放大到板级(Board-level)组装或系统级散热,逻辑随之改变。位移量从微米级升至毫米级,材料不再需要抵抗位移,而需要容纳位移。
应力等于模量乘以应变
界面剪切应力的量级由这一关系决定。冷热冲击下铝材的绝对膨胀量不可忽略,胶体模量高、伸长率低,位移便瞬间转化为巨大的界面剪切力,结果要么胶体破裂,要么基材表面的氧化层被剥离。
峻茂加温固化弹性导热硅胶的 56% 断裂伸长率对应比刚性环氧低两到三个数量级的弹性模量,铝材位移时依靠形变吸收破坏性应变能,结构完整性与基材同时得到保留。高伸长率配 8.0 MPa 抗拉强度,韧性与强度缺一不可。
热冲击与振动的叠加工况
机器人伺服关节、车载重型 ECU、户外基站的实际工况中,热应力与机械载荷同时存在。几十 G 的高频振动与偶发跌落冲击,对高模量胶体极为不利:瞬间剥离力下它无法弹性屈服,往往直接脆断,或者在断裂前拉伤金属基板表面。
56% 的断裂伸长率为界面提供了足够的缓冲空间,弹性形变吸收高频冲击势能; 8.0 MPa 的抗拉强度保证极端拉扯下胶体本体不失效。拉伸性能按 ASTM D412 测试,模量与玻璃化转变(Tg)按 DMA 测试,冷热循环条件按 JEDEC JESD22-A104 或 IEC 60068-2-14 设定。温箱与振动台联动的复合试验中,模量偏高的样品往往先出现界面白化,由胶体自身形变吸收位移的低模量体系,界面状态反而更完整。
导热与绝缘:两个不能由单值替代的边界
机电一体化设备里,导热灌封胶要同时承担三项功能:粘接、导热、绝缘。三者之中,最容易被单一数字误导的是导热。
界面热阻不由导热系数单独决定
高功率器件,例如无人机大电流电调模块(ESC)、5G-A 基站功放、光伏逆变器功率级,热量累积会导致降频甚至热失效。峻茂体系用微纳米级球形氧化铝与片状氮化硼做高密度复配填料,固化后形成 2.5 W/m·K 的连续声子通道(按 ASTM D5470 测试)。
但导热系数只是导热界面材料(TIM)性能中的一项。发热器件与散热结构之间的微观粗糙度会残留空气层,空气导热系数只有约 0.024 W/m·K。这层空气若未排出,填料网络再密也无法兑现;胶体在装配压力下把微隙填实,点接触变成面接触,导热能力才真正成立。
有一个现象容易被忽略:客户反馈灌封之后温升反而更高。多数时候不是导热系数不足,而是胶层裹气、键合层厚度失控,或者固化未完成。气泡的热阻接近无穷大,几个大气泡就能切断填料网络;胶层从 100 μm 增到 200 μm,本体热阻直接翻倍。真空脱泡、定量点胶与固化度验证,在这件事上的权重不低于选材。
击穿与迁移是两个问题
高压继电器封装、车规级 BMS、中压直流结构中,防击穿是不可让步的底线。介电强度 23 kV/mm 与不低于 1.5×10¹⁶ Ω·cm 的体积电阻率,保证长期湿热老化后仍维持高阻绝缘,并在 260 °C 上限附近保留击穿裕度。
另一条路径容易被遗漏:可迁移离子在湿热偏压下沿电场迁移,会在细间距导体之间长出枝晶。直流场合没有交流的周期性反向,迁移呈单向累积,对离子纯度的要求更严。配方端的离子控制与交联密度设计,针对的正是这条慢速失效路径。
撕裂与冲击
固化后的弹性网络要在两种失效模式之间取得平衡:高频振动下不能有疲劳裂纹扩展,意外冲击下不能发生脆性断裂。56% 断裂伸长率与 8.0 MPa 抗拉强度的组合,加上对基材的良好浸润与界面粘接,支撑大型散热鳍片与芯片的粘接、重载功率模组这类结构。
释气
释气是封闭灌封的另一条隐形红线。真空或高温环境中,材料释放的挥发物会冷凝在光学面、传感面与探针上,清理代价很高,光学与航天场景直接按失效处理。行业用 ASTM E595 的总质量损失(TML)与可凝挥发物(CVCM)做量化门槛,通行线是 TML 不高于 1.0%、CVCM 不高于 0.10%;对光学面与真空腔体,峻茂把低释气等级进一步压到 TML 0.3% 以下、CVCM 0.02% 以下。加成型体系不依赖湿气扩散,也没有醇类副产物,真正的变量落在低分子硅氧烷残留与固化度上,由高纯原料与充分的固化度控制共同收口。
产线承接:钢网印刷与点胶共用一套料
材料性能再好,产线无法承接就进不了量产。大面积散热背板需要涂覆,单点滴胶效率低,键合层厚度(BLT)一致性也很难控制。
峻茂单组份加温固化体系在常温下几乎不消耗操作时间,前端工艺窗口更宽, SMT 钢网印刷可以直接使用。
触变性与剪切变稀
金属刮刀以特定压力与速度推进时,胶体在前沿形成平滑的滚动液柱。高剪切率下粘度骤降,沿钢网微小开孔填入;刮刀通过、剪切消失后,粘度迅速恢复,图形边缘才能保持成形。印刷型导热界面材料的粘度通常落在数万至数十万 mPa·s,高填充精密点胶型可到 6×10⁵ mPa·s 量级;剪切稀化与触变回复的速率必须与印刷节拍匹配,高速印刷下胶量才能稳定。峻茂通过填料级配把高填充体系的剪切稀化起点压低,使 6×10⁵ mPa·s 的胶料在刮刀剪切下仍能填满开孔。
面积比与 BLT
脱模质量由开孔面积比与孔壁表面自由能共同决定。按 IPC-7525 钢网设计指南,面积比(开孔面积与孔壁面积之比)建议不低于 0.66,宽厚比不低于 1.5;低于这一门槛,胶体更容易滞留在孔壁上,表现为漏印与胶量不足。
BLT 需要单独核算。2.5 W/m·K 的胶层,厚度从 100 μm 增加到 200 μm,本体热阻翻倍,器件结温随之上升。因此印刷型导热硅胶的厚度精度要按微米级管理,而不是按丝印的常规公差放行。
峻茂在基础树脂分子量分布上做优化,目的是把印刷工艺窗口拉宽,一次印刷即可在整块工控背板上布置成百上千个散热 Pad,厚度精度控制在微米级。印刷完成后贴装器件并进入 120-150 °C 固化炉;若同一组件还要经过 SMT 回流,则在进炉前按 IPC/JEDEC J-STD-020 核对器件的湿度敏感等级。
印刷与点胶共用一套料
两条工艺并不互斥,多数产线组合使用:窄间隙、盲孔与局部补强依靠精密点胶,大面积散热 Pad 与均热面依靠钢网印刷。一套材料要同时满足两种工艺,前提是粘度与触变性在不同剪切率区间都保持稳定。填料级配与流变助剂正是为此设计,材料在印刷的高剪切区与点胶的低剪切区都表现可预期,换料时重新标定的工作量随之减少。
选型速查:从失效模式反推材料
下表把前面的机理压成可执行的口径,评审时逐项核对:
| 应用段 | 典型失效模式 | 关键指标 | 峻茂对应方向 |
|---|---|---|---|
| 人形机器人关节模组定子灌封 | 绕组温升、绝缘老化、振动磨蚀 | 导热系数、断裂伸长率、低模量、耐温 | 加温固化弹性导热硅胶 |
| 工控 ECU 与域控制器 | 界面剥离、冷热冲击后剪切衰减 | 冷热冲击后剪切强度、CTE 匹配 | 加温固化弹性导热硅胶 |
| 高压 BMS、OBC 与储能变流器 | 击穿、电化学迁移、湿热老化 | 介电强度、体积电阻率、可迁移离子 | 高压绝缘导热灌封体系 |
| 固态变压器与中压直流功率单元 | 灌封层微局放、界面微隙、热点温升 | 低模量与高伸长率、介电强度、低释气 | 加温固化低应力绝缘灌封体系 |
| 全密封传感器 | 深层不干、应力开裂、脱气污染 | 完全固化、低模量、TML/CVCM | 加温固化低应力灌封体系 |
| 大面积散热背板涂覆 | 漏印、拉丝、键合层厚度不均 | 触变性、面积比、BLT 一致性 | 钢网印刷型导热硅胶 |
固化机制的优势
固化机制的选择,本质上是在选一种可控性。室温固化把控制权交给环境湿度和结构几何;加温固化把它收回到温度曲线上,封闭结构里的深层固化问题随之消失。峻茂把相对环氧更低的模量与高伸长率做成配方的基础特征,宏观界面的 CTE 失配交给胶层吸收;导热网络保持连续,热点温度就压得住。材料本身兼容钢网印刷,产线端不必因为换料重做标定。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
封闭腔体或大面积金属夹层中的室温硫化(RTV)硅胶,为什么深层一直不干?
缩聚型 RTV 依靠湿气扩散完成交联。开放环境中,边缘先结皮,形成致密的高分子屏障,水分子向内的扩散随即受阻;固化深度与时间近似呈平方根关系,胶层厚一倍,芯部达到同等固化度所需的时间要拉长数倍。灌封区域被金属壳封闭后,湿气供应本身中断,芯部在数周后仍呈软态并不意外。这类问题不能以表面硬度判定,应切开观察固化度剖面,或直接测 DSC 残余反应焓。
加温固化单组份硅胶的潜伏性催化剂,怎么做到 120 °C 才触发,冷藏时又不提前反应?
体系采用铂催化硅氢加成,配方中加入抑制剂暂时占据铂的活性位点。常温下抑制剂稳定,链段不反应,操作期与储存稳定性由此建立。温度升至 120 °C 附近,抑制剂脱附,催化剂开始工作,交联在数分钟内启动并完成。配方难点在于操作期与固化速度的平衡点,峻茂把抑制剂浓度、催化剂配比与基础树脂分子量分布一起调整,使这个点落在钢网印刷与精密点胶都能接受的窗口内。
人形机器人关节模组的定子灌封,为什么要盯断裂伸长率和模量,而不是只看粘接强度?
关节模组的失效很少来自静态拉脱,更多来自绕组温升、高频振动与频繁启停带来的应力循环。应力等于模量乘以应变,模量高的胶在热循环与冲击下会把位移直接转化为界面剪切应力,载荷最终落在绝缘系统与磁钢定位上。低模量、高伸长率的网络通过自身形变吸收应变能,应力峰值随之下降。评审时应把导热系数、断裂伸长率、模量、耐温范围与冷热冲击后的剪切保持率放在一起看,比单一强度值更接近真实工况。
2.5 W/m·K 的导热硅胶怎么降低界面热阻,为什么必须先排掉空气层?
界面热阻分两段:胶体本体热阻,以及两个接触面上的热阻。器件与散热结构之间总有微观粗糙度,凹处残留的空气导热系数只有约 0.024 W/m·K,构成一层高效热绝缘。胶体在装配压力下填掉这些微隙,点接触变成面接触, 2.5 W/m·K 的填料网络才有连续的声子通道可走。按 ASTM D5470 复核时要锁定压力与键合层厚度,这两个变量一旦变化,测得的导热系数随之漂移。
灌封之后温升反而更高,问题到底出在胶的哪一环?
不要急于更换更高导热系数的牌号,先按顺序排查三件事:胶层是否裹气、键合层厚度是否超差、固化度是否足够。气泡的热阻接近无穷大,几个大气泡就能切断 2.5 W/m·K 的填料网络;键合层厚度从 100 μm 增加到 200 μm,胶层本体热阻直接翻倍;固化不完全时,填料颗粒之间的接触压力尚未建立,声子通道是断开的。真空脱泡、定量点胶与首件 DSC 放行完成之后,再讨论选材。
大面积钢网印刷导热硅胶,漏印、拉丝和键合层厚度不均该怎么压下去?
漏印通常来自两种失配。刮刀速度与胶体的剪切稀化速率不匹配,速度过快时胶体尚未充分剪切变稀,开孔填充不足;脱模阶段面积比不足,或孔壁表面自由能偏高,胶体便滞留在孔壁上。做法上,刮刀速度保持在 15-30 mm/s,刮刀前方维持直径 1-2 cm 的均匀滚动胶柱,钢网底部定期用无尘布清洁,开孔按 IPC-7525 把面积比做到 0.66 以上。峻茂在基础树脂分子量分布上的工作,主要是拉宽这几个参数的可调范围,让产线不必贴着工艺边界运行。
固态变压器这类中压设备,灌封材料最容易被忽视的风险是什么?
是局部放电(PD)。高频变压器常用聚酰亚胺薄膜包覆绕组、环氧浇注填充,形成 PI-EP 复合绝缘,两种材料的界面容易残留微气隙, PD 由此起始。热循环再把气隙拉开,这条失效路径在工程分析中出现的频次高于主功率器件先失效。材料的应对思路是降低模量,让热循环位移由胶层吸收,而不是由绝缘界面承担;同时用连续导热网络压低热点温度,把局放起始电压(PDIV)抬升回来。800 V 直流侧的爬电距离与电气间隙按 IEC 60664-1 核算,中压侧的绝缘配合与安全验证参照 IEC 62477-2,工程上把无局放设计的局放量目标控制在 5 pC 以内。
加成型硅胶局部过炉后仍发粘,怎么判断是铂催化中毒还是固化不足?
先看位置与剖面。中毒通常集中在紧贴焊盘、橡胶密封圈或清洗残留的边缘,呈局部发粘,远离污染源的区域固化正常;固化不足则多与热质量、装载量或烘道温度曲线有关,表现为大面积或芯部欠固化。切开后测 DSC 残余反应焓:残余焓明显偏高且边缘呈未交联状态,指向中毒;整体残余焓均匀偏高,指向欠温。排查顺序是先做污染源清单(胺类助焊剂、含硫清洗剂与手套、有机锡材料),再用等离子清洗与去离子水漂洗排除表面污染,最后才调整催化剂或延长固化。
加温固化硅胶、导热环氧、导热凝胶、导热硅脂和导热垫,选型时怎么分工?
先看失效模式,不要按导热系数排序。需要刚性锁定、CTE 又要低的芯片级粘接,导热环氧更合适;界面公差大、间隙不规则、还要预留返修余量的位置,导热凝胶的低模量与可压缩性占优;大面积均热面只需要一层薄界面、后续需要拆开维护的,导热硅脂与导热垫更直接,但它们不承担结构粘接;既要把热导出,又不能让应力顶到焊点与绝缘结构上的封闭结构灌封,加温固化弹性硅胶是中间那条路径,低模量与高伸长率让它在热循环中比环氧更从容。
