CIS 图像传感器封装胶怎么选:车规 CMOS、光学芯片晶圆级封装(WLCSP/TSV)与玻璃盖板空腔键合

腔体起雾、芯片翘曲、光轴偏移与暗电流漂移:峻茂光学芯片封装胶的热应力、洁净边界与固化位移控制

摘要 (Abstract)

在车载与高端光学摄像头模组的量产线上,封装胶引发的失效极少表现为当场开裂或脱落,绝大多数不良都潜伏在环境老化与光学复测阶段。模组刚下线时初测画面正常,经历几百次温度循环后,边缘视场的调制传递函数(MTF)或空间频率响应(SFR)便开始跌落;或者跑完双 85 湿热试验,玻璃盖板内侧与微透镜表面浮现出一层肉眼难辨的有机物白雾,图像对比度随之劣化。等终检拦截到这些光学异常时,物料早已走完固晶、引线键合、滤光片贴合与主动对位全套工序,整批模组几乎没有无损返修的余地。

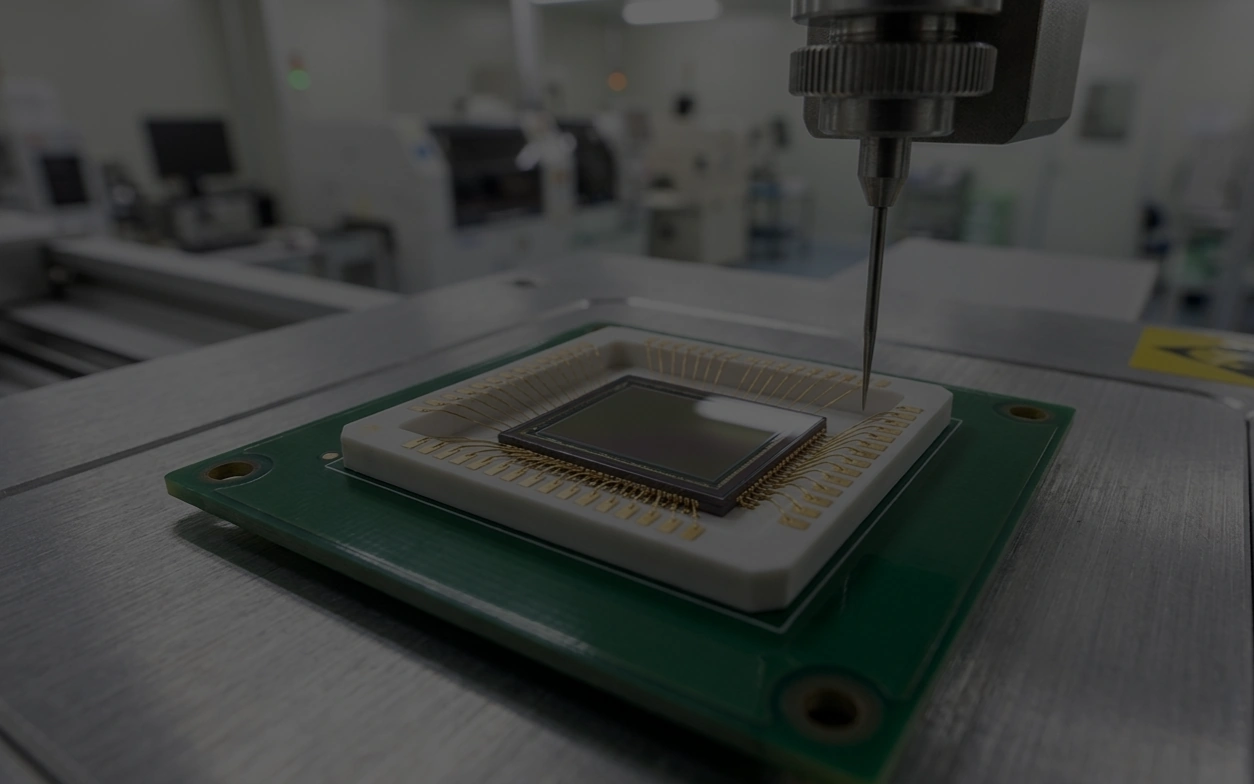

CMOS 图像传感器(CIS)封装胶的工程选型,核心在于按模组内部的物理界面拆解指标,而非用一套通用参数套用所有工位。晶圆级封装(WLCSP)的玻璃盖板空腔围坝、COB 模组的大靶面图像传感器固晶、红外截止滤光片(IR-cut)粘接以及倒装焊底部填充,这几处工位的受力状态与光学约束截然不同。工程验证必须同时卡住三条底线:固化热预算不能损伤彩色滤光片与微透镜阵列,胶体挥发物与湿气阻隔能力必须守住光学腔体洁净度,固化收缩与热膨胀应力不能引起芯片翘曲或光轴倾斜偏心。

下文按摄像头模组与晶圆级封装的关键用胶界面逐一展开,梳理现场失效机理、配方设计落点与车规验收标准,并在文末汇总成一份供工程评审直接调用的选型速查表。峻茂新材料(SCITEO)在光学半导体封装领域构建的高洁净、低应力配方平台,也在对应工位给出了实测数据基准。

核心参数对比

先把峻茂光学芯片封装材料矩阵与行业常规放在同一张表里。这张表不负责挑最高分,只确认哪些指标必须成组成立。

横向滑动查阅→
参数峻茂方案行业常规测试标准
适用封装工艺晶圆级玻璃晶圆键合、TSV/CSP、COB、Flip-Chip 底填、光学窗口集成以常规 COB 为主不适用
材料耐温窗口−40~280 °C150~200 °CTGA / 长期热老化
260 °C 回流焊耐受多次通过(无爆米花与开裂)分层与开裂风险高J-STD-020
气密漏率(He 检漏)<1×10⁻⁸ atm·cc/s(内控)1×10⁻⁶ 量级MIL-STD-883 Method 1014
可凝挥发物 CVCM<0.03%(内控)0.5%~1%ASTM E595
总质量损失 TML<0.4%1.0% 量级ASTM E595
CTE(Tg 以下)13~30 ppm/°C40~80 ppm/°CTMA
Tg>150 °C100~130 °CDMA
拉伸剪切强度26 MPa8~12 MPaGB/T 7124
固化线性收缩率<0.6%1%~3%ISO 2577
吸水率<0.1%0.3%~0.8%ASTM D570
可迁移离子(Na⁺/Cl⁻)≤10 ppm30~100 ppmIC 离子色谱
体积电阻率>10¹⁴ Ω·cm10¹²~10¹³ Ω·cmASTM D257
冷热循环保持率(TC1000)88%衰减明显JESD22-A104
双 85 保持率(1000 h)75%衰减明显JESD22-A101

审阅参数表时需要避开三个盲区。第一,把 280 °C 的短期热分解耐受上限当成允许高温长烘,忽视模组内彩色滤光片、微透镜与红外截止滤光膜的耐温极限。第二,只追室温剪切强度,忽略高刚性胶层在低温冲击下对硅片或玻璃盖板的脆性撕裂。第三,只看 CVCM 不看 TML。TML 反映总失重, CVCM 反映真正会冷凝到光学表面的组分;两个数一起看,才能判断失重里有多少会变成雾翳。峻茂把 TML 与 CVCM 放在同一张批次放行单上:TML <0.4%, CVCM <0.03%。

材料参数必须结合胶线截面尺寸、固化工艺曲线以及后段可靠性序列综合评判。峻茂的配方平台按界面载荷分别设计,不把某一支胶的最高分当成通用解。

CIS 芯片封装的四层材料栈

把一颗车规 CIS 从晶圆拆到焊球,材料界面可以收敛成四层。第一层是晶圆级围坝与玻璃晶圆键合,决定空腔高度、气密性与盖板平行度;第二层是裸片固晶与应力缓冲,决定芯片翘曲、焦平面平坦度与暗电流;第三层是光学窗口与红外截止滤光片集成,决定鬼影、眩光与边缘视场照度;第四层是 TSV/RDL 与底部填充,决定铜柱应力、互连疲劳与离子迁移。四层的失效会互相传导,但责任边界不能混。

横向滑动查阅→
材料层典型界面现场失效签名首要核对项峻茂配方方向
晶圆级围坝与玻璃晶圆键合围坝/玻璃/硅盖板弹起、空腔漏率超标、内表面结雾CTE、模量、CVCM、吸水率、漏率口径低挥发气密围坝(CVCM 内控 <0.03%)
裸片固晶与应力缓冲芯片/基板/缓冲层芯片翘曲、暗电流上升、DSNU 恶化固化收缩、模量梯度、CTE、Tg低应力固晶配方(CTE 13~30 ppm/°C)
光学窗口与 IR 滤光片集成滤光片/玻璃/镜座滤光片裂、鬼影、眩光、边缘照度不均低模量、低释气、折射率匹配、固化位移低模量光学粘接(CVCM <0.03%)
TSV/RDL 与底部填充铜柱/硅/介质层铜柱周围微裂纹、空洞、漏电漂移CTE、填料粒径、Tg、离子含量低 CTE 底填与缓冲(CTE 低至 13 ppm/°C)

这张表的价值在于把“光学芯片封装”从一句工艺名词拆成可核对的材料层。峻茂的材料矩阵也按这四层展开:同一支胶不会同时承担围坝的保型性、固晶的低应力、光学窗口的低模量与底填的窄缝毛细流动;跨层复用看起来省事,实际会把某一层的失效风险转嫁给另一层。

第一层的核心是空腔。围坝要在几十至一百多微米宽的窄胶线上撑起精确腔高,玻璃晶圆压合时不塌陷、不溢胶;键合后的微腔要扛住 260 °C 回流焊时腔内气体膨胀产生的正压。第二层的核心是应力。减薄到 70~150 μm 的大靶面芯片刚度很低,固晶胶的固化收缩与模量梯度会把芯片推成锅底状或马鞍状。第三层的核心是光学界面的洁净与低反射。第四层的核心是窄缝与离子纯度。下文按热预算、洁净度、应力与像质、工艺路线四条线展开。

热预算:先保住光学层,再谈固化强度

CIS 的热预算与其说是一条温度上限,不如说是一张时间表。彩色滤光片、微透镜阵列、红外截止滤光片的镀膜与胶合层,各自有一条能承受的温度与时间组合。超过这条线,透光率、暗电流与黄变会一起给出反馈。

彩色滤光片与微透镜的温度线

图像传感器像素阵列上方的彩色滤光片(CF)与微透镜阵列(MLA)主要由染色光刻胶和透明丙烯酸或硅氧烷系光敏树脂制成;光学端搭配的聚碳酸酯(PC)或环烯烃共聚物(COC/COP)非球面镜片,其玻璃化转变温度普遍集中在 100~140 °C。红外截止滤光片表面的数十层介质干涉膜与树脂吸收层,对高温烘烤时间和升温斜率同样敏感。封装胶的固化温度长时间超出这一窗口,有机微透镜会发生热弛豫塌陷、曲率半径改变,彩色滤光片颜料出现热氧黄变与透光率衰减,图像传感器基底暗电流也会不可逆抬升。

因此,光学层敏感场景的固化窗口通常落在 60~85 °C,或者采用 UV 预固定加低温热固化的双固化路线;前道晶圆级封装(WLCSP)或需要过 SMT 回流焊的 CSP 传感器封装,材料又必须在 260 °C 峰值回流下保持化学结构稳定与界面零分层。峻茂把固化窗口分成两类:光学层敏感场景用 60~85 °C 低温固化, CIS 固晶与结构粘接用 120 °C/30 min 标准曲线;两类都以 DSC 放热峰与 TGA 失重确认光学层不受热损伤。

潜伏性低温引发体系与高交联密度网络的平衡

在高分子化学层面,实现 80 °C 甚至更低温度下的快速完全固化,同时要求固化产物具备高 Tg 与耐高温回流能力,需要精细调控反应动力学。常规低温固化剂往往依靠高活性胺类或硫醇体系,反应快,但生成的交联链段柔顺、耐湿热水解能力差, Tg 很难突破 100 °C。

峻茂在光学芯片封装配方平台上采用微胶囊化潜伏性催化体系与多官能团脂环族、杂环树脂骨架协同设计。制造阶段通过特定波长的 UV/可见光激发或 80 °C 窄温区热触发,让交联反应在光学件安全温度内平稳完成,避免剧烈放热烧伤微透镜;交联网络成型后,高刚性环状分子骨架赋予胶层热机械稳定性,确保后续面对发动机舱高温曝晒与 PCB 贴装回流焊时,模量不发生断崖式塌陷。工程评估时,必须把固化工艺温度与固化后的 DMA 储能模量曲线放在一起复核,不能只看单一的固化时间。峻茂在送样阶段同时提交 DSC 残余反应焓、TGA 失重与 DMA 模量曲线,让客户能判断固化窗口是配方余量还是测试条件宽松。

半导体级洁净度:空腔呼吸、雾翳与颗粒

光学空腔一旦封合,内部就成为一个微型的密闭微环境。外界昼夜与四季温差会让腔内气体反复膨胀与收缩:高温段腔内正压向外顶推盖板粘接面,低温段腔内转入负压,沿着胶层微孔或界面薄弱处向内抽吸环境湿气。这种压差交变载荷与胶体自身的化学释气交织在一起,构成了光学芯片封装最棘手的洁净度挑战。

空腔呼吸与结露

当密封胶层的阻水能力不足或粘接界面出现微米级剥离通道时,外部潮气便会渗入空腔内部。车载摄像头从高温工作状态骤然遇冷(例如冬季洗车或驶入高寒路段),腔内水汽分压超过露点,水分便直接在温度较低的玻璃盖板内侧或微透镜表面凝结成微米级水珠,导致画面模糊甚至引发表面金属焊盘的电化学迁移腐蚀。

控制空腔结露需要同时锁死两道阀门:一是按 MIL-STD-883 Method 1014 严控氦气细检漏率,堵住宏观与亚微米级的界面泄漏通道;二是按 Method 1018 残余气体分析(RGA)将腔内初始水汽含量压在 5000 ppm 以内,同时选用本体吸水率低于 0.1%(ASTM D570)的疏水型交联树脂,防止胶层自身在湿热环境中充当储水海绵并在升温时向腔内二次释水。峻茂把吸水率、CVCM 与漏率放在同一支配方里验证,避免为了压低挥发物而牺牲阻水能力,或为了低吸水而把模量推到盖板无法承受的水平。

微透镜白雾(Fogging)的化学溯源与 CVCM 门槛

封装件做完高温高湿或高温存储试验后,镜片与传感器表面出现的白雾(雾翳),绝大部分并非水滴,而是有机低分子挥发物的冷凝沉积层。封装胶在合成与配制过程中如果残留未反应完全的单体、环状硅氧烷低聚物、小分子稀释剂或光引发剂碎片,在封装件固化烘烤或长期服役受热时就会气化逸出。这些有机蒸汽遇到表面能特定且温度略低的微透镜阵列(MLA)与红外滤光片增透膜(AR Coating)时,便会成核结晶或聚集成几十纳米厚的油状薄膜,引起强烈的瑞利散射与米氏散射,造成透光率下跌、画面发白以及杂散光耀斑。

在工程端根除腔体白雾,封装胶生产必须执行两项管控。其一是原料分子蒸馏提纯:基材树脂与固化剂须经电子级减压分子蒸馏,从源头剥离低沸点齐聚物与游离小分子。其二是真空释气量化卡控:依据 ASTM E595 标准(125 °C、≤5×10⁻⁵ Torr 真空度下测试 24 h)测定总质量损失(TML)与可凝挥发物(CVCM)。峻茂封装胶的内控数据是 TML <0.4%、CVCM <0.03%,对密闭光路与车规光学腔体留出的余量足够覆盖长期老化。

颗粒、清洗与局部气密

除了气相挥发,液相渗出与固相微粒同样会毁掉高像素 CIS 的良率。部分固晶胶或滤光片粘接胶在点胶贴合后,低表面张力的树脂组分会沿着芯片钝化层、陶瓷基板或金手指表面向外毛细爬行,形成几十到几百微米宽的树脂渗出带(Resin Bleed),直接污染引线键合焊盘导致金线焊盘不粘(NSOP),或者蔓延至边缘像素区改变局部折射率。峻茂通过纳米填料表面偶联改性与基体流变极性锁定,将各种基材表面的树脂渗出宽度严格限制在极低水平。

在车载 COB 与紧凑型光学芯片封装中,微米级移动颗粒(Moving Particle)是造成动态白点与坏点的头号元凶。颗粒来源除了无尘室环境、FPC 激光切割粉尘与结构件摩擦碎屑外,胶层自身如果脆性过大或填料包覆不良,在超声键合与行车振动下也会崩落微粒。此外,暴露在光路边缘的围坝胶、固晶胶与光学窗口粘接胶如果表面光泽度过高,大角度入射光线在胶层表面发生镜面反射,就会在画面中形成弧形鬼影;选用添加特殊消光填料、低反射率的深邃哑光黑胶,能有效吸收腔内杂散光。同时,材料的可迁移阴、阳离子(Na⁺、K⁺、Cl⁻、Br⁻)含量需按离子色谱(IC)控制在 10 ppm 以下,满足无卤环保与高偏压绝缘可靠性。峻茂在光学芯片封装体系中把填料粒径分布、树脂渗出宽度与离子色谱一并列入首批送样验证项,送样阶段就能筛掉不合适的体系。

应力与像质:芯片翘曲、焦平面与暗电流

在像素尺寸下探至 0.6~2.0 μm、光学格式不断增大的高分辨率 CIS 中,机械应力早已超越单纯的“防开裂”范畴,直接介入光电转换与几何成像质量。

基材 CTE 失配、芯片翘曲与暗电流激增

CIS 封装体是一个典型的高热膨胀失配系统:单晶硅芯片的 CTE 约为 2.6 ppm/°C,硼硅酸盐光学玻璃盖板在 3.2~4.0 ppm/°C 之间,氧化铝陶瓷基板约为 6.5~7.5 ppm/°C, FR-4 与 BT 有机基板面内 CTE 为 14~18 ppm/°C,而 PC/LCP 塑料镜座与铝合金外壳则高达 20~60 ppm/°C。当封装体从固化温度或回流焊高温冷却至室温,乃至进入 −40 °C 极寒环境时,各层材料收缩步调的巨大差异全部转化为粘接界面的剪切应力与弯曲力矩。

对于减薄至 70~150 μm 的大靶面车载或安防 CIS 芯片,如果固晶胶(Die Attach)的模量与收缩率匹配不当,芯片就会产生明显的锅底状或马鞍状翘曲(Die Warpage)。这种翘曲带来双重后果:在光学上,传感器中心与四角的高度差超出了大光圈镜头的焦深(DoF)容限,导致中心清晰而四角模糊;在电学上,硅晶格受弯曲残余应力挤压发生能带畸变,直接推高光电二极管的暗电流密度与白点噪声。因此, CIS 固晶与结构粘接不能简单套用 CTE 越低越好或模量越高越好的逻辑,而必须根据芯片长宽比与基板材质,通过 TMA 与 DMA 匹配出合适的 CTE、Tg 与储能模量梯度,在释放界面剪切应力的同时把芯片动态翘曲压在微米级容差内。

峻茂的低应力固晶体系把固化收缩与模量梯度作为两个独立变量,按芯片长宽比、减薄厚度与基板材质匹配:结构锁定配方的固化后模量约 2.8 GPa,应力缓冲配方落在 0.6~1.2 GPa, CTE 覆盖 13~30 ppm/°C。选型时不只看单一 CTE,而是把 TMA 的 CTE 曲线与 DMA 的储能模量曲线放在同一温区坐标下核对,再确认固化收缩是否在降温段就把大部分界面应力释放掉。

减薄芯片的焦平面平坦度与边缘视场

封装体自身的热机械变形,会把焦平面推离设计位置。减薄后的芯片、玻璃盖板、陶瓷基板与塑料镜座组成一个多层热失配栈;固化降温与温度循环会在封装体内留下弯曲力矩,表现为芯片平面度下降、盖板与芯片之间的平行度漂移、光学窗口安装角变化。对于焦深只有十几微米的大光圈镜头,中心与边缘的高度差一旦超出焦深预算,画面就会出现中心清晰、四角发虚;边缘像素的入射角偏离设计主光线角(CRA)时,还会叠加相对照度下降、色彩串扰与边缘 MTF 跳水。

这类问题的排查顺序应该是几何量先行:先量封装体平面度、盖板平行度与光学窗口安装角,再查胶层厚度分布与固化收缩,最后才回到光学复测。把固化前后、温度循环后的 MTF、焦平面高度与 CRA 匹配放在同一套夹具上测,才能把材料变量与设备变量分开。峻茂把固化前后的芯片平面度、盖板平行度与光学复测结果放在同一份验收报告里,而不是只给一张室温剪切强度报告。

工艺路线不同,材料风险也不同

不同性能等级与安装空间的 CIS,采用的封装架构差异显著。从晶圆级光学封装(WLO/WLCSP)、COB 板上芯片封装、倒装焊(Flip-Chip)到玻璃盖板空腔键合,每一条工艺路线都有其特定的点胶流变窗口与材料控制重点。

晶圆级光学封装(WLO)与玻璃晶圆键合

晶圆级光学封装直接在整片传感器晶圆上构建微腔围坝(Dam),贴合光学玻璃晶圆形成密闭空腔,再通过硅通孔(TSV)将焊盘引至晶圆背面植球,切割后即成为可直接走 SMT 回流焊的 CSP 传感器件,广泛用于车载环视、舱内监控与超薄消费端器件。

这条路线的核心矛盾集中在围坝胶(Dam Adhesive)与玻璃键合界面:既要在几十至一百多微米宽的窄胶线上撑起精确的腔体高度,保证玻璃晶圆压合时不塌陷、不溢胶遮挡有效像素区,又要在后续经历 260 °C 无铅回流焊时承受腔内空气剧烈膨胀产生的正压冲击。目前主流量产方案分为高触变精密点胶/丝网印刷围坝胶与光刻型 B 阶段(B-stage)感光干膜/液态胶两类。围坝材料先经过预烘或曝光进入半固化的 B 阶段,在晶圆键合机台对准热压时表现出可控的界面润湿能力,随后的本固化阶段不再发生流动与塌陷,实现零空洞、高气密的微腔封接。峻茂针对晶圆级空腔键合开发的低 CTE、低收缩围坝体系,在窄而高的胶线截面下具备优异的保型性,并将内控氦检漏率稳定在 <1×10⁻⁸ atm·cc/s 量级;配套的玻璃晶圆键合体系把 CVCM 内控在 0.03%,避免围坝在回流焊与老化中把低分子组分释放进空腔。

COB 车载封装:低翘曲固晶、引线保护与 IR 滤光片粘接

板上芯片(COB)工艺将 CIS 裸片直接贴装在刚柔结合板或陶瓷基板上,通过金线或铜线键合实现电连接,再罩上集成有 IR 滤光片的镜座,形成可贴装的光学封装件,是目前高像素车载前视、周视以及手机主摄的主流架构。COB 产线的用胶风险分布在三个连续工位上:

图像传感器固晶胶(CIS Die Attach):针对大尺寸裸片,固晶胶除了要求超低可凝挥发物与零树脂渗出外,必须具备优异的喷射或针式点胶脱尾性能,杜绝拉丝污染芯片表面;固化后需维持适中的弹性模量与低收缩率,确保芯片在回流或热固化后平面度(Flatness)达标,不引发暗电流漂移。峻茂的低挥发固晶体系把 CVCM 内控在 0.03%,并按芯片长宽比提供低应力与结构锁定两套模量设计。

引线键合包封胶(Wire Bond Encapsulant):部分高振动车载工况需要在金线弧区涂覆低应力保护胶,材料必须具备精准的触变流动性,既能完整包覆细间距金线,又绝不能漫流到中央像素感光区,且其 CTE 与固化收缩不可在温循中拉断金线根部。

红外截止滤光片粘接胶(IR-Cut Filter Attach):蓝玻璃或树脂滤光片贴装在镜座内侧窗口时,点胶线宽极窄,且滤光片与塑料镜座的 CTE 差异高达四五倍。若粘接胶过硬,低温下极易拉裂薄脆的蓝玻璃,高温下则容易顶起滤光片造成脱层;若挥发物含量偏高,加热固化时挥发物直接熏蒸在滤光片表面形成眩光雾斑。峻茂为此提供低模量、高韧性、超低释气的 UV 或低温热固滤光片专用胶,兼顾抗跌落冲击与光学洁净度。

供料端因此更看重电子级提纯树脂与低释气等级,把 CVCM 压到半导体级洁净区间;工艺端靠触变结构撑住,让胶点在高速喷射与针头点胶下保持圆整、不拖尾,胶层厚度分布才稳。车载 COB 还要额外盯一件事:FPC 与芯片切割边缘带来的移动颗粒(moving particle),它会在振动环境里慢慢爬到感光区,最后变成一个位置会漂移的白点。

CIS 倒装焊底部填充:光学污染边界与窄缝填充

随着车载高帧率全局快门传感器与集成片上 AI 算力逻辑层的堆叠式 CIS 普及,互连引脚数激增,倒装芯片(Flip-Chip)与 BGA 封装比例持续上升。倒装焊用微凸块(Micro-bump)阵列取代了引线键合,电学寄生参数大幅降低,但芯片与基板之间的热失配剪切应力全部集中在了几十微米高的焊球凸块上。

用于 CIS 的底部填充胶(Underfill)除了要满足常规先进封装对毛细流动速度、无空洞填充、高 Tg(160 °C)与低 CTE(13~30 ppm/°C)的要求外,还多出了严苛的光学防污染约束。底填胶在毛细爬升过程中绝不能发生填料与树脂分离,也不能在边缘形成宽大的爬胶圆角(Fillet)侵入上方的光学窗口;同时其可凝挥发物 CVCM 与可迁移离子纯度必须与光学腔体内用胶对齐,防止底填胶在固化与服役期间释放小分子污染邻近的光学面。针对细间距凸块结构,峻茂采用亚微米级球形硅微粉窄粒径分布控制,最小封装间隙可低至 1 mil(约 25 μm),消除大颗粒在微缝隙入口架桥堵孔引发的局部空洞;同时把 CVCM 与离子含量纳入同一张放行单。

玻璃盖板键合与空腔压力补偿

玻璃盖板键合,产线上也常叫盖板贴合,有两条路线:玻璃对裸片(glass-on-die)把滤光片直接固定在芯片表面,玻璃对管壳(glass-on-housing)把盖板固定在封装管壳上封出腔体。两者的失效模式一样:腔体压力随温度变化产生的载荷、固化收缩留下的界面残余应力,以及颗粒、气泡或空洞造成的局部气密缺陷。

成熟做法可以拆成几个动作看:B 阶段预固定让盖板在拾取放置后先拿到定位强度,本固化阶段就不会流胶与位移;高触变胶线在窄而高的截面下立得住,胶层厚度与密封宽度才成为可控量;模量与 Tg 则要设计成能在工作温区里补偿压力载荷的水平,让界面在循环中保持弹性响应,而不是一次次累积开裂。峻茂提供的玻璃对裸片与玻璃对管壳两套盖板粘接体系,就是按窄而高的胶线加 B 阶段预固定的工艺前提来配的;对玻璃、陶瓷、镀金层与常见半导体基板都有稳定附着,方便在同一颗 CIS 封装里跨基材复用同一材料平台。

光学窗口与红外截止滤光片集成

光学窗口不一定有空腔。玻璃对裸片(glass-on-die)把红外截止滤光片或玻璃盖板直接固定在芯片表面,光学胶填充其间;玻璃对管壳(glass-on-housing)则把盖板固定在封装管壳上封出空气腔。两条路线的光学后果不同:空气腔在盖板内表面形成约 4.3% 的正入射反射,像面硅反射约 31%,两次回光约 1.3%,在 100 μm 腔体与 30° 入射角下会把鬼影推到离焦约 116 μm;玻璃对裸片用光学胶填充后,盖板界面反射可降到 0.01% 以下,回光降到 0.002% 以下,但胶层里 5 μm 的空洞会从镜面反射转成米氏散射。

红外截止滤光片与塑料镜座、陶瓷管壳的 CTE 差异可达四五倍。粘接胶过硬,低温下容易拉裂薄脆的蓝玻璃;胶层模量偏高或固化收缩偏大,高温下又会顶起滤光片造成脱层。若挥发物含量偏高,加热固化时挥发物直接熏蒸在滤光片表面形成眩光雾斑。峻茂为此提供低模量、高韧性、超低释气的 UV 或低温热固光学窗口专用胶,兼顾抗跌落冲击、折射率匹配与光学洁净度;在玻璃对裸片填充结构中,胶层折射率控制在 1.50~1.55 窗口,固化线性收缩 <0.6%,并把空洞率与界面反射纳入送样验收。

晶圆级三维堆叠与前道互连的失效链

现代高端 CIS 早已演变为多晶圆三维异构集成芯片。从硅通孔(TSV)背面互连到像素层、DRAM 缓存层与 AI 逻辑层的三层铜对铜混合键合(Hybrid Bonding),前道与中道晶圆工序遗留的界面应力,往往会传导至后道封装并诱发耦合失效。

硅通孔刻蚀与铜填充

在采用 TSV 技术的晶圆级 CIS 中,电镀铜填充的通孔贯穿减薄后的硅基体。由于铜的热膨胀系数(约 17 ppm/°C)是单晶硅(约 2.6 ppm/°C)的 6.5 倍,在经历后续退火、键合与回流焊高温周期时,铜柱沿轴向产生显著的挤出(Cu Pumping)趋势,并沿径向剧烈挤压硅孔壁,在硅基体与二氧化硅绝缘层内形成极高的周向拉伸与剪切应力集中区。

当这股热失配应力叠加了封装胶层的收缩载荷,孔壁周边的硅晶格或低介电常数(Low-k)介质层就会萌生微裂纹,进而引发管脚漏电或像素行驱动异常。在晶圆背面重布线(RDL)钝化、通孔填充与键合缓冲层选型时,必须采用低 CTE(下探至 13 ppm/°C 量级)与适度耗散模量的高分子介电/封装体系,贴合硅基体的热变形步调,将铜柱膨胀产生的应变能吸收在聚合物缓冲界面内。峻茂的低 CTE 缓冲体系把固化后模量控制在 0.6~1.2 GPa,并用 TMA 与 DMA 成对提交 CTE、Tg 与储能模量曲线,方便晶圆厂按 RDL 叠层做热机械匹配。

铜对铜混合键合与三层堆叠

互连节距从几十微米下探到微米级之后,微凸块的焊料体积太小,短路与开路风险压不住,行业转向铜对铜混合键合。这条路对界面的要求近乎苛刻:抛光后介质表面起伏要控制在零点几纳米,铜焊盘略低于介质面,室温靠范德华力贴合,再经中温退火让铜膨胀闭合间隙,对准精度进入亚百纳米量级。

量产已经把两颗晶圆堆叠、加硅通孔做成常规动作,并往三层堆叠走:像素晶圆、逻辑晶圆与承担端侧推理的电路晶圆,通过面对面与面对背的铜对铜连接互连,节距做到 6 μm 量级;研发阶段把面对背节距推到 2 μm,配套开发 2 μm 级硅通孔与胶囊形通孔结构, Sony 公开的三层堆叠工艺已经把面对背铜对铜节距做到 2 μm, CEA-Leti 则在晶粒对晶圆方案上演示了 1 μm 节距。

层数上去之后,键合界面变多,中间晶圆也更薄。任何一颗百纳米级颗粒或有机残留,都会在退火膨胀后变成一个宏观空洞,把这个区域上下层芯片的连接直接断开。混合键合本身不是胶粘接,但临时键合胶、掩膜材料与清洗溶剂留下的残胶会直接决定界面良率。残留物的化学身份,往往要等到退火之后才以失效的形式暴露出来。

减薄、临时键合与翘曲

堆叠与小尺寸化要求晶圆减薄到 100 μm 以下,部分产品线推进到 50 μm。刚性掉得很厉害,残余应力一释放就表现为整体弯曲与局部起伏:光刻对准与键合套刻精度一起受影响,传输与切割时还容易碎。

减薄靠临时键合层提供机械支撑。临时键合层的 CTE 与模量能否贴合硅的变形,直接决定减薄后的翘曲量级;剥离阶段的残胶与颗粒,则变成后续工序的缺陷源。晶圆翘曲量、减薄后厚度均匀性与剥离后颗粒计数,通常放在同一张工艺控制图上盯。峻茂在封装材料侧把临时键合后的残胶、颗粒与 TML/CVCM 一起列为界面清洁度验证项,避免材料在减薄与剥离阶段把新的污染源带进键合界面。

颗粒与化学残留

晶圆级工序的化学残留与封装腔体里的残留不是同一件事。前者来自临时键合胶、光刻胶、助焊剂与清洗溶剂,后者更多来自封装胶本身的低分子组分。两者最终都会跑到光学表面上,只是路径不同:前者在剥离、清洗与退火中被释放,后者在固化与老化中慢慢逸出。

控制手段是链式的。洁净室等级与正压流场控制颗粒沉降,清洗与等离子处理去掉有机残留,封装材料本身靠低 TML/CVCM 保证不变成新的污染源。峻茂在光学洁净等级上把可迁移离子(Na⁺/Cl⁻)≤10 ppm 与 CVCM 一并列进首批送样验证项,送样阶段就能筛掉不合适的配方,不必等到模组封完再返工。

车规级可靠性与光学验收

CIS 芯片封装胶的导入评审,最忌讳将各单项测试报告孤立看待。供应商提供的一份常温高剪切强度报告、一份独立的低吸水性报告和一份合格的初始气密报告,拼凑在一起并不代表封装件能通过整车厂的 DV/PV 认证。车规界面的失效几乎全部发生在多应力耦合的串联序列中。

漏率口径与腔体水汽

评判空腔封装的气密性,不能脱离腔体自由体积空谈漏率数值。依据 MIL-STD-883 Method 1014,氦质谱细检漏的拒收阈值按空腔内部自由体积分档折算为等效标准空气漏率:自由体积 ≤0.05 cm³ 的微型传感器空腔,标准等效漏率上限卡在 5×10⁻⁸ atm·cc/s; 0.05~0.4 cm³ 的腔体放宽至 1×10⁻⁷ atm·cc/s;超过 0.4 cm³ 才是 1×10⁻⁶ atm·cc/s。由于细检漏在封装存在大裂口时氦气会在转运途中迅速跑光从而造成误判,必须同步配套氟碳液粗检漏(观察加热氟碳液中有无连续气泡析出,或采用加压增重法)及整模组 −30 kPa 负压保压测试,形成从宏观漏孔到分子级渗漏的完整闭环。

在工程内控中,结合 Method 1018 的内部水汽残余气体分析(<5000 ppm),峻茂将晶圆级与盖板键合密封胶的内控氦检漏目标进一步收紧至 <1×10⁻⁸ atm·cc/s 量级,为千次温度循环留出充足的安全裕度。CIS 微腔的自由体积多数落在 0.05 cm³ 以下,标准上限 5×10⁻⁸ 已经是分子级门槛;内控再收紧,靠的是围坝胶线的连续性与界面润湿,而不是把检漏仪读数当成唯一指标。

挥发物、吸水率与腔内洁净

挥发物控制对光学器件是刚性条件。按 ASTM E595 测总质量损失(TML)与可凝挥发物(CVCM), CVCM 越低,腔体与光学表面被污染的概率越小。峻茂的内控数据是 TML <0.4%、CVCM <0.03%,并在批次放行时保留分子蒸馏前后低分子组分比对与 GC-MS 定性结果。

吸水率是并行的第二条线。吸水率越低,回流峰值下气化形成爆米花开裂的气源越少,湿热环境中钻进胶层的水分子也越少,电化学迁移的载体跟着减少。低挥发与低吸水必须在同一支配方里同时成立;拿其中一项去换另一项,在回流加湿热的串联工况下基本守不住。峻茂把两者与模量、Tg 放在同一张配方窗口表里评审,避免单指标最优、组合失效。

CTE 与 Tg 的成对核对

CTE 与 Tg 必须成对核对,这是光学与先进封装界面最常见的误判来源。Tg 高,但 Tg 以下的 CTE 与硅或玻璃对不上,温度循环里界面照样先开裂。反过来, CTE 压得很低, Tg 却落在服役温区上限之下,胶层一进高弹态模量就塌,应力全转嫁给互连结构。

工程口径是:TMA 测 CTE, DMA 测 Tg 与储能模量,再确认固化收缩率与模量梯度是否在固化阶段就把大部分界面应力释放掉了。光学界面还要多看两项:固化位移与吸水膨胀。前者动焦平面与光学窗口的相对位置,后者动空腔尺寸与密封宽度。把 CTE 与 Tg 的实测曲线成对提交,评审时才能判断余量来自配方,还是来自宽松的测试条件。峻茂在光学 CIS 体系上按这一口径提交 TMA 与 DMA 成对曲线,并把固化收缩率与吸水率放在同一张材料卡上。

回流、双 85 与温循的串联

初始强度只说明固化到位,长期可靠性由老化后的保持率决定。湿度敏感等级与回流焊按 J-STD-020 执行,样品先做吸湿预处理,再承受 260 °C 峰值回流;湿热侧按 JESD22-A101 做 85 °C/85% RH 恒温恒湿偏置,需要快速筛查可以换 JESD22-A110 的 HAST;温度侧按 JESD22-A104 循环,车规界面按 AEC-Q100 Rev-J1 的条件分档考核:Grade 2 对应 −55~+125 °C 循环 1000 周期, Grade 1 对应 −55~+150 °C 循环 1000 周期,循环后行业普遍再按 J-STD-035 做声学扫描,检查粘接层与键合面是否存在分层。

把这些测试与后续清洗、返修工序串成序列观察累计衰减,比逐项孤立评价更接近真实工况。峻茂在光学 CIS 封装平台上的第一方数据为:−40~125 °C 温区 TC1000 剪切强度保持率 88%,双 85 1000 h 剪切强度保持率 75%,报告同时记录力值与断裂位置,用来区分界面失效与内聚失效。

光学验收:腔体鬼影排查、折射率匹配与老化后光学复测

固化位移的验收不能只看胶层收缩率。同样的线性收缩率,在薄胶层与厚胶层、开放结构与受限结构里,产生的位移并不一样。把固化前后的 MTF、焦平面高度与 CRA 匹配放在同一套夹具上测,才能把材料变量与设备变量分开。

温度循环后的重复测量同样重要。有些封装件在固化当天 MTF 合格,跑完温循后边缘视场掉下去,原因是胶层模量在湿热老化中下降,光学窗口出现了微动。这类失效在初始强度报告里看不出来,只有在老化后的光学复测里才会显形。

横向滑动查阅→
峻茂研发团队分析:CIS 光学芯片腔体鬼影:玻璃对管壳空气腔在盖板内表面形成约 4.3% 正入射反射,像面硅反射约 31%,两次反射回光约 1.3%,在 100 μm 腔体与 30° 入射角下离焦鬼影位移约 116 μm(2 μm 像元约 58 px);玻璃对裸片用光学胶填充后,盖板界面反射降至 0.01% 以下,回光降至 0.002% 以下,但 5 μm 空洞会转为 Mie 散射。下方工艺窗口图给出鬼影位移随腔体厚度的线性关系与玻璃/空气、玻璃/胶、胶/硅、空气/硅四类界面的正入射反射率;排查顺序为先量腔体厚度与盖板内表面反射,再查折射率差与空洞率,最后用固化前后与温循后的 MTF、焦平面高度与 CRA 复测确认

峻茂光学芯片封装胶的应用现场

把材料层放回整机,选型会变得更具体。同样的胶,用在前视、环视、舱内、激光雷达或机器人视觉上,优先级并不一样。

车载 ADAS 前视、环视周视与舱内 DMS/OMS

前视高像素感知模组负责远距离目标识别,像素阵列往 800 万像素以上推进,单像素尺寸压到 2 μm 量级,动态范围要求超过 120 dB,才能同时兜住隧道出口与阴影区, LED 闪烁抑制(LFM)已经是硬性功能。封装侧的压力集中在三处:结构粘接要把固化温度压到彩色滤光片与微透镜的形变阈值以下;胶层收缩要足够小,才能维持芯片、盖板与光学窗口的相对位置;空腔洁净度要能扛过长期老化,不在镜片内表面长出雾化。

环视(AVM)与侧后视电子外后视镜(CMS)装在车身外缘,长期泡在湿热、振动与温度冲击里,排气与含硫气氛还会腐蚀镀银层与金属化。对它们,双 85 保持率与温度循环保持率比初始强度更能说明问题; AEC-Q102 把硫化氢(H₂S)与流动混合气体腐蚀列为光电器件的考核项,正是冲着这类室外工况来的。

舱内驾驶员与乘员监测(DMS/OMS)相机对着驾乘人员,工作距离近、光照条件复杂,低照度噪声与宽动态范围同时被要求;装在仪表台位置,还要覆盖那里的高温工况。这类模组普遍采用玻璃盖板直接键合到裸片的结构,空腔压力随温度变化,胶层得具备补偿能力。选型的底线是低模量、低吸水率、低挥发,固化温度还要低于彩色滤光片的形变阈值。

激光雷达(LiDAR)SPAD 接收端与 ToF 深度相机

车载与工业激光雷达接收端普遍演进至单光子雪崩二极管(SPAD)阵列与系统级芯片(SoC)的三维堆叠架构,配合背照式结构将光子探测效率(PDE)推升至 20% 以上,实现三百米级远距探测与厘米级距离分辨率。SPAD 器件工作在高于击穿电压的盖革模式下,对微弱回波光子极度敏感,封装腔体内任何亚微米级的挥发物凝结、颗粒散射或界面应力诱发的暗计数率(DCR)上升,都会直接抬高背景噪底、造成虚警与虚假点云。

因此, SPAD 接收端光学窗口密封与芯片贴装,必须选用超低释气、超低离子含量且宽温域模量高度平坦的半导体级光学封装胶,并在引入阶段建立完整的批次热历史与老化追溯档案,以满足车规功能安全(ISO 26262)与失效率约束。峻茂的宽温域光学半导体封装胶面向这类场景, Tg >150 °C、CVCM 内控 <0.03%,并把离子色谱与 TMA/DMA 曲线纳入送样包。

机器人与具身智能视觉

具身智能的感知栈把多相机阵列、深度相机与事件相机捆在一起用:多相机负责全向覆盖,深度传感做空间映射与抓取,事件相机在微秒级延迟与超过 120 dB 的动态范围里捕捉运动变化。

这类系统的封装难点落在数量与一致性上,单项指标反而好办。同一台设备上分布十几个视觉节点,任何一个界面的漂移都会进入标定参数,最后影响运动控制。界面材料要提供批次内一致的固化行为与低固化位移,同时满足小型化带来的窄胶线形貌要求。深度相机与飞行时间(ToF)传感器是其中增长最快的品类之一,峻茂面向这一类多节点视觉模组的低释气、低应力体系,就是按同一台设备内多点界面一致性的口径来放行的。

AI 眼镜、内窥与工业视觉

穿戴影像把高分辨率传感器塞进毫米级空间,还要求长时间续航。面向 AI 眼镜的 1200 万像素堆叠背照式传感器已经把封装尺寸压到 5 mm 量级,并保留毫瓦级常开工作模式,用于环境检测与手势识别。封装侧的限制是叠加的:模组小,结构件多是聚合物与玻璃,固化温度必须避开光学件与基材的软化区间;腔体洁净度要求高,任何挥发物冷凝都直接落在微透镜表面;装配公差极小,胶层厚度均匀性与固化位移一起决定成像一致性。

内窥镜模组要在直径以毫米计的镜体内塞进传感器、光源与光学件,还要扛住灭菌工艺的湿热与化学介质,界面材料得同时满足低释气、低吸水率与耐介质。工业机器视觉看的是长期稳定性与节拍,产线不会为材料留长固化窗口,低温快固体系与可预固定的 B 阶段工艺因此更值钱。两类应用的共同点是失效成本高:内窥镜密封失效直接构成医疗风险,产线视觉的界面漂移会造成批量误判。

CIS 封装胶选型速查

为了方便研发、工艺与质量团队在项目立项与材料评审会上快速对齐,下面将各用胶工位的典型失效现象、核心卡控指标与峻茂对应的材料方案汇总如下。表内所列数值为工程导入时优先核查的基准线,具体配方可根据芯片结构尺寸、基材材质与产线固化节拍定制调整。

横向滑动查阅→
应用界面典型失效签名首选指标峻茂材料方案与第一方数据
硅通孔与铜柱互连缓冲铜柱膨胀导致硅基体微裂纹、漏电漂移CTE 低至 13 ppm/°C、低模量、低固化收缩光学封装结构胶(低应力配方), CTE 13~30 ppm/°C, TMA/DMA 可复核
晶圆级玻璃晶圆键合与空腔空腔呼吸导致漏率超标、内表面冷凝内控漏率 <1×10⁻⁸ atm·cc/s、CVCM <0.03%、低吸水率气密围坝与盖板键合方案, CVCM 内控 <0.03%, TML <0.4%
COB 固晶与引线保护挥发物冷凝形成雾翳、胶层塌陷影响线弧CVCM <0.03%、高触变、胶层厚度稳定低挥发固晶胶(光学洁净配方),树脂渗出受控
倒装焊与堆叠芯片底部填充空洞、分层、凸块疲劳、离子迁移Tg >150 °C、CTE 13~30 ppm/°C、填料粒径与间隙匹配芯片填充封装胶(Underfill),最小间隙 1 mil
光学窗口与 IR 滤光片集成滤光片裂、鬼影、眩光、边缘照度不均低模量、低释气、折射率 1.50~1.55、固化收缩 <0.6%光学窗口粘接配方,低模量高韧性, CVCM <0.03%
舱内监测玻璃盖板宽温区盖板位移、密封宽度漂移、结雾低模量、低吸水率、低挥发、固化温度低于 CF 形变阈值低模量盖板粘接方案,吸水率 <0.1%
激光雷达接收端光学窗口界面污染抬高噪声、宽温区内密封宽度漂移低释气、宽温域模量稳定、可追溯老化数据光学半导体封装胶(宽温域配方), Tg >150 °C
通用车载光学芯片封装双 85 与温循后强度衰减、离子迁移双 85 1000 h 保持率、可迁移离子 ≤10 ppm光学半导体封装胶与配方平台, TC1000 保持率 88%,双 85 75%

先进制程的敏感度

手机影像、车载感知、工业机器视觉、具身智能、穿戴设备,光学传感器的每一次形态变化,都会把约束传递到封装界面。堆叠层数增加,带来更多键合界面与更薄的中间晶圆;像素尺寸缩小,抬高了对颗粒与化学污染的敏感度;混合键合节距下探,让界面空洞与有机残留变成一阶变量;光学窗口变薄、盖板平行度收紧,让固化位移与封装翘曲直接进入成像质量。这些约束最后落在同一组材料本征指标上:低 CTE、低挥发、低收缩、高气密、低吸水、低离子。

面对如此复杂的耦合系统,峻茂研发团队的工程思维第一步永远是拆解界面载荷:理清哪些工位需要低模量释放应力、哪些工位需要高刚性锁住光学窗口、哪些工位必须把 CVCM 与离子纯度卡到极限,随后再用串联的可靠性与光学复测去检验配方的真实成色。对峻茂来说,光学芯片封装不是把一支通用胶卖进产线,而是按材料层分别设计、按界面载荷定制、用第一方数据验证。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

工艺与可靠性问答

玻璃盖板键合后为什么会弹起或分层,先查什么?

盖板弹起很少是胶层强度不够造成的。空腔本身是个封闭气室,低温下气体收缩形成负压,高温下膨胀产生正压,这份载荷穿过胶层传到玻璃与基板的粘接界面;胶层模量偏高、固化收缩偏大,或者界面本身就带着微观空洞和颗粒,循环应力就会在最薄弱的那个位置把界面撕开。定位靠声学扫描显微(按 IPC/JEDEC J-STD-035)扫出分层位置与面积占比,先分清是界面失效还是胶体内聚失效。工艺上把顺序改成 B 阶段预固定加本固化,让盖板在组装阶段就有定位强度,热固化过程不再位移和流胶。配方侧则要低模量、低收缩、低吸水一起给,把压力载荷转成可恢复的弹性形变,而不是界面剪切。峻茂车规级光学胶在窄而高的胶线截面下仍能稳定成线,线性收缩率控制在 0.6% 以内, CVCM 内控在 0.03%。

TSV 铜柱膨胀导致的硅基体微裂纹,材料侧怎么缓冲?

驱动力来自 CTE 失配的量级差:铜约 17 ppm/°C,硅约 2.6 ppm/°C,相差近 6.5 倍。深孔刻蚀和电镀铜填充完成之后,后续高温工序会让铜柱沿轴向伸长、沿径向挤压孔壁,在硅基体与介质层里形成环向剪切应力和应力集中区;微裂纹一旦延伸到互连或介质,就转成漏电和参数漂移。缓冲手段只有低模量加低 CTE 一种组合:低模量把应力峰值摊薄,低 CTE 让缓冲层与硅的变形步调更接近,把破坏能留在界面层里耗散,而不是集中释放。选型时把 CTE 和固化后模量放在一起核对,同时确认固化收缩率与玻璃化转变温度能否覆盖后续回流与老化工况。峻茂这一侧的最低 CTE 可达 13 ppm/°C, RDL 缓冲体系的固化后模量落在 0.6~1.2 GPa, TMA 与 DMA 数据可复核。

微透镜出现雾翳与雾化的化学路径是什么?用什么指标提前卡住?

雾翳的实质是有机物在光学表面冷凝沉积。固化交联过程中没反应完的低分子齐聚物、残余单体和溶剂残留,在受热或真空环境下逸出,遇到温度更低的微透镜阵列、彩色滤光片或玻璃盖板内表面后凝结,形成一层极薄但散射很强的膜,透光率被压低、暗电流被抬起来。阻断手段有三条:树脂体系走电子级提纯路线,从源头削减低分子组分;以 ASTM E595 的总质量损失(TML)与可凝挥发物(CVCM)作为量化门槛;固化曲线按 DSC 给出的反应放热峰设计阶梯升温,把残余反应焓压到低位,避免后段工序再次放气。峻茂的内控数据是 TML <0.4%、CVCM <0.03%,批次放行保留 GC-MS 低分子筛查结果。

CIS 芯片减薄后翘曲与暗电流抬升,固晶胶怎么选?

减薄到 70~150 μm 的大靶面芯片,刚度已经很低,固晶胶固化收缩会把芯片推成锅底状或马鞍状。翘曲在光学上会把焦平面拉出大光圈镜头的焦深预算,中心清晰、四角发虚;在电学上会把弯曲残余应力压进硅晶格,抬高暗电流密度与暗信号非均匀性。选型不能只追低 CTE,也不能只追高模量,要把 CTE、Tg、固化收缩与储能模量梯度成组匹配。峻茂的低应力固晶体系按芯片长宽比、减薄厚度与基板材质匹配:结构锁定配方的固化后模量约 2.8 GPa,应力缓冲配方落在 0.6~1.2 GPa, CTE 覆盖 13~30 ppm/°C,并把 TMA 与 DMA 曲线一并提交。验收时把固化前后的芯片平面度、焦平面高度与暗电流放在同一组样品上对比,比单看剪切强度更接近真实风险。

封装空腔的气密性阈值应该定在多少?按什么方法验证?

阈值不能凭经验拍,要按腔体自由体积换算。MIL-STD-883 Method 1014 把细检漏的判定写成等效标准漏率(空气)并按内部自由体积分档:自由体积 ≤0.05 cm³ 的微腔落在 5×10⁻⁸ atm·cc/s 量级, 0.05~0.4 cm³ 放宽到 1×10⁻⁷,超过 0.4 cm³ 才是 1×10⁻⁶;粗检漏用氟碳液观察是否连续气泡,或用氟碳加压后称重法判定。两项配套指标要同步控制:封装内部水汽按 Method 1018 的残余气体分析控制在 5000 ppm 以下,否则再好的漏率也会因为内部残余水汽在温度循环中形成冷凝;整体密封性用压差法复核,配套方案按 −30 kPa 负压条件验证无泄漏。CIS 微腔多数落在 0.05 cm³ 以下,标准上限 5×10⁻⁸ 已经是分子级门槛;峻茂的内控口径通常严于标准,键合围堰的漏率目标可以做到 1×10⁻⁸ atm·cc/s 量级。

车规 CIS 的界面可靠性,为什么要按 AEC-Q100 的温循条件成组考核?

因为失效是耦合的。AEC-Q100 Rev-J1 的温度循环试验条件按等级分档:Grade 2 为 −55~+125 °C 循环 1000 周期, Grade 1 为 −55~+150 °C 循环 1000 周期,并且要求表面贴装器件先做湿度敏感等级预处理再进循环,循环后行业普遍再按 J-STD-035 做声学扫描,检查粘接层与键合面是否存在分层。湿度敏感等级与回流焊峰值温度按 J-STD-020 执行,湿热偏置按 85 °C/85% RH 1000 h 或 HAST 130 °C/85% RH 96 h 考核。界面材料的真实风险出现在串联序列上:回流焊高温先制造残余应力与微裂纹,湿热老化再让胶层塑化、模量与 Tg 一起下降,温度循环把累积损伤推到界面。峻茂在光学 CIS 封装体系上给出的第一方数据是 −40~125 °C 温区 TC1000 剪切强度保持率 88%,双 85 1000 h 剪切强度保持率 75%,验收建议按同一批样品串行执行,而不是分项孤立评价。

CIS 芯片封装胶和普通 IC 封装胶的差别在哪?

普通 IC 封装胶的主要矛盾是回流焊耐受、湿热可靠性与 CTE 失配,光学性能通常不在考核项里。CIS 芯片封装多出三层约束:彩色滤光片与微透镜是有机体系,怕热也怕挥发物;空腔要长期气密,水汽进去会在内表面结雾;光学窗口、玻璃盖板与滤光片把封装体的平面度、平行度与固化位移直接写进成像质量。所以 CIS 封装胶在低挥发、低吸水、低固化收缩、低离子纯度与低应力上的门槛更高,剪切强度反而只是入场条件。

WLCSP、COB 与倒装焊,选胶时各看什么?

WLCSP 先看围坝与玻璃晶圆的 CTE、固化温度和低收缩,玻璃与硅的热失配会直接压在键合界面上,空腔还要扛住 260 °C 回流的正压冲击。COB 先看胶层形貌与挥发物:胶点要立得住、不拉丝, CVCM 要低,否则腔体里先起雾,再谈线弧高度。倒装焊先看间隙与填料粒径的匹配,再看 Tg、CTE、离子含量与固化收缩;细间距场景下,一颗大颗粒就能把毛细通道堵死。三条路线不能用同一支胶去覆盖,差异不在强度,而在界面几何与光学洁净。
