SMT 虚焊、焊点空洞与枕头效应怎么解决?008004 微元件与 SiP 真空回流焊工艺解析

峻茂 SMT 制程工程指南:从锡膏流变、钢网面积比与贴装下压力,到动态翘曲、回流焊炉温曲线、亚 2% 空洞率控制及SMT用胶方案

摘要 (Abstract)

高算力主板、射频前端与车规高密度控制单元把单板组装推入极窄的工艺窗口。当无源阻容下探到 01005 与 008004(0.25 mm × 0.125 mm),有源器件以 0.3 mm 细间距 BGA、QFN 底部端子元件与 SiP 异构模块混装排布,产线上靠经验主义微调炉温、刮刀压力来保直通率的做法基本失效。

现场抓不良时就会发现,真正难缠的贴片缺陷几乎都卡在锡膏印刷、高速贴装与回流焊接三个工位的交界处。少锡、连锡桥连、立碑与锡珠往往在锡膏脱模那几毫秒就已经注定。MLCC 电容微裂纹来自吸嘴接触瞬间的 Z 轴刚性冲击。BGA 假焊、枕头效应(HiP)与未润湿开路(NWO)则取决于升温段的动态翘曲与助焊剂活性窗口。焊料合金本身很少是第一责任人。

峻茂新材料(SCITEO)立足高性能电子封装材料研发,将耐高温密封胶、低应力角部补强与底部填充胶、高导热固晶及耐回流封装胶的流变学与热机械边界,直接拉进 SMT 产线的设备参数矩阵中协同标定。无论是双面回流焊防掉件、260 °C 多次无铅过炉抗爆裂胶,还是真空回流焊下的超低释气控制,胶水与锡膏在炉膛里经历的是同一套热力学过程。打通钢网面积比、贴装动载荷、真空负压脱气与 3D SPI/AOI/AXI 闭环数据,把辅材的物理指标与机台参数装进同一个工艺窗口,才是高密度 PCBA 把良率逼向极限的务实解法。

核心参数对比

下表把面向 008004 与 SiP 制程的关键工艺指标与行业常规做法并列,评审阶段可直接逐行核对。

横向滑动查阅→
参数峻茂协同工艺窗口行业常规测试标准
适用最小元件尺寸008004(0.25 × 0.125 mm)0402/0201IPC-7351
微元件钢网面积比≥0.75(阶梯钢网 + 电铸)0.66 门槛附近IPC-7525
钢网开孔转移效率≥95%70-80%IPC-7525
008004 贴装下压力0.5-1.0 N2 N 以上设备力控标定
动态翘曲控制≤0.05 mm/inch0.1-0.15 mm/inch阴影莫尔法
真空回流焊空洞率<2%10-20%IPC-7095E
真空负压≤10 mbar大气压设备工艺窗口
底填胶 Tg / CTE≥150 °C / ≤20 ppm/°C100-120 °C / 50-80 ppm/°CDMA / TMA
可迁移离子含量≤10 ppm(Na⁺/Cl⁻)30-100 ppmIC 离子色谱
260 °C 多次回流耐受≥3 次通过,不开裂、气密性保持单次即开裂J-STD-020
检测技术3D SPI/AOI/AXI 加 AI 闭环2D 视觉与人工目检IPC-A-610

锡膏印刷:流变剪切窗口与钢网开孔边界

SMT 产线统计直通率时有个老规律,六到七成的炉后焊接不良,病根其实在锡膏印刷机里就已经种下了。连锡短路、少锡虚焊、偏位立碑、焊盘外锡珠,这些缺陷在回流炉后才被 AOI 抓出来,但回溯 3D SPI 的锡膏沉积三维形貌,往往在刮刀抬起的那一刻就能看到端倪。这一步的窗口宽度由三样东西共同决定:锡膏的触变特性、刮刀的运动学参数、钢网开孔的几何边界。任何一样跑偏,沉积体都会在回流后变成缺陷。

触变恢复与剪切率窗口的匹配

无论锡膏还是印刷型 SMT 贴片红胶,本质上都是高固含量的触变性非牛顿流体。静置在钢网上时,内部微粒与树脂或助焊剂载体构建起三维网络,表观粘度极高,膏体不会自己往开孔底下漏。刮刀推着锡膏滚动柱往前走时,刃口下方产生高剪切率,三维网络瞬间解聚,粘度骤降几个数量级,流体顺着压力灌满微孔。钢网脱模瞬间剪切力撤除,内部网络必须在百毫秒内快速重构,把屈服应力拉回来,刚印在焊盘上的锡砖或胶点才立得住。

剪切率过高,助焊剂与合金粉末分离(flux bleeding),回流后是锡珠和桥连。剪切率过低,合金颗粒间的屈服应力没被克服,微开孔填充不足,出来就是少锡、漏印,锡量再往下走,电测便会以假焊、冷焊的形式把它暴露出来。触变恢复太慢,沉积体在贴装前侧向铺展,相邻焊盘连在一起,同样变成桥连。这三个方向互相拉扯,调参时不能只盯一个。

细间距产线通常把刮刀速度锁定在 25 至 50 mm/s,刮刀压力控制在 5 至 12 N/cm,钢网前方的锡膏滚动柱直径维持在 1.0 至 2.0 cm,车间恒温 23±2 °C、相对湿度 45% 至 55% RH。这里有个车间经常踩坑的细节:从冷库拿出来的锡膏或贴片红胶,如果回温时间不够就强行开封上机,空气中的水汽凝结混入膏体,不仅直接改变局部流变粘度,过炉升温时水汽剧烈炸开,还会产生大量炸锡和气孔。

同一套印刷与点胶逻辑在双面混装工艺里直接决定红胶工位的成败。板子过第二次回流炉时,底面已经焊好的大质量器件靠什么不掉件?全靠第一面贴装前打在元件肚皮底下的 SMT 贴片胶(红胶)死死拽住。普通红胶在高速点胶(>40,000 点/小时)或厚钢网(0.15 至 0.25 mm)刮印时,极易出现拉丝、拖尾或坍塌,胶水一旦蹭到两侧铜箔焊盘,就会导致芯片引脚完全不吃锡,引发批量虚焊。峻茂研发的高性能 SMT 贴片胶与耐高温结构粘接体系,将触变指数精准调控在 4.2 至 4.8 的黄金区间:受剪时极速变稀,脱模与断胶瞬间毫秒级收尾,胶点高宽比挺拔且绝不污染焊盘;固化后在二次、三次 260 °C 无铅回流高温下依然保持高热态剪切力,彻底根除双面回流掉件与红胶污染焊盘的顽疾。

钢网开孔面积比与锡粉粒径匹配

微元件印刷掉锡率高,卡脖子的是钢网面积比(开孔底部面积除以孔壁内表面积)。按照 IPC-7525C 钢网设计指南,面积比必须大于 0.66 才能保证正常脱模;但面对 01005 与 008004 元件,或者 0.3 mm 节距 CSP,工程上必须把面积比推高到 0.75 以上才有安全余量。一旦面积比跌破红线,孔壁把锡膏拽住的摩擦力就会大于焊盘把锡膏拉下去的附着力,钢网一抬,大半锡膏被带回孔里,产线上俗称堵孔或拉尖,焊盘上只剩一层薄锡。

锡粉颗粒度必须跟着开孔尺寸往下走。普通 0402、0201 用 Type 4(20 至 38 μm)锡膏就够了,但 008004 的钢网开孔宽度往往只有 100 μm 左右,必须遵守最短边容纳 5 颗以上最大粒径锡球的规则,切换成 Type 6(5 至 15 μm)甚至 Type 7(2 至 11 μm)超细粉锡膏。

光换锡膏还不够,钢网工艺得三路并进。

  • 局部阶梯减薄(Step-down): 在 008004 与细间距 BGA 区域将钢网厚度局部降到 0.05 至 0.08 mm,大尺寸连接器与功率件区域保留 0.12 至 0.15 mm 厚度,兼顾微焊盘脱模与大焊盘吃锡量。
  • 孔壁处理与纳米涂层: 激光切割后电抛光,或直接电铸成型,再做单分子氟硅纳米防粘涂层,大幅降低孔壁表面自由能,让锡膏滑出开孔的转移效率稳在 95% 以上,体积公差收紧在 ±15% 以内。
  • 擦网频率与张力监控: 超细粉锡膏极易堵孔,必须配合带真空吸尘的底部干湿交替擦拭,并由 SPI 实时监控下锡体积均值;一旦发现相邻焊盘有锡膏微桥连趋势,立刻触发自动擦网。

PCB 焊盘设计与盘中孔隐患

另一半决定权在 PCB 侧。根据 IPC-7351 标准,阻焊限定焊盘(SMD / solder-mask defined)与非阻焊限定焊盘(NSMD / non-solder-mask defined)在细间距下的表现截然不同:NSMD 铜箔独立,熔融焊料能包覆铜箔侧壁,结合强度高,适合常规信号球;但如果整颗 BGA 里部分焊盘走 SMD、部分走 NSMD,两边有效吃锡面积不对称,过炉时液态锡球高度不一,极易拉扯产生虚焊或局部应力集中。

另一个产线高频雷区是盘中孔(Via-in-Pad)与阻焊坝(Solder Mask Dam)。如果焊盘中间打了导通孔却没做扎实的树脂塞孔加电镀盖帽(POFV/VIPPO),回流焊时液态焊料顺着微孔往下漏,上面焊球直接少锡塌陷,孔里藏着的空气和挥发物往上顶,又把焊球吹出巨大空洞。此外,两焊盘之间的绿油阻焊坝如果剥离或高度超过铜箔太多,贴片下压时锡膏被绿油顶向两侧,过炉后全是挤出来的锡珠。

微缩化贴装:008004 动载荷冲击、立碑与 SiP 应力分摊

元件尺寸缩到 008004 和 01005,元件本体比一粒食盐还小,重量以微克计。到了这个尺度,贴片机面对的不再是单纯的 XY 坐标跑得准不准,而是光学畸变、Z 轴机械冲击与回流表面张力之间的多物理场博弈。

微距视觉识别、MLCC 暗裂与立碑防控

008004 元件端头电极只有几十微米宽,普通侧光源照射下边缘衍射严重,端电极反光极易让视觉算法算偏中心点。高阶贴片头必须采用高分辨率远心镜头配合多角度同轴光源,把贴装重复精度锁定在 ±15 μm(3σ)以内,器件最小安全间距压到 50 μm 量级。

在贴装动作中,最隐蔽的良率杀手是 Z 轴下压冲击导致的 MLCC 多层陶瓷电容微裂纹(暗裂)。超薄介质层的陶瓷电容极其脆弱,贴片吸嘴如果在接触 PCB 焊盘瞬间没有提前把下降速度降下来,超过 2 N 的刚性冲击力会直接让电容内部陶瓷层产生肉眼看不见的斜向暗裂。这种板子在线 ICT 和功能测试往往一路绿灯,可一旦装车发往客户端,经历昼夜温差循环与水汽渗透,暗裂处发生金属离子迁移,几天内就会出现漏电自燃或短路炸机。工程上必须启用音圈电机闭环力控系统,在吸嘴触板前完成软着陆减速,把贴装下压力严格限制在 0.5 至 1.0 N 之间,同时定期排查吸嘴尖端弯曲或硬化的老化吸嘴。

立碑(墓碑效应、曼哈顿现象)则是微元件在贴装与回流交界处的典型失衡现象。008004 质量太轻,只要两端焊盘的锡膏熔化时间相差几十毫秒,先熔化那一侧的液态锡表面张力就会像拔河一样把元件单边拽竖起来。排查立碑不能只调炉温:核对两端焊盘尺寸与连接铜皮面积是否对称,防止一端连着大面积接地铜箔导致散热过快、熔锡滞后;检查贴装坐标是否存在超过 15 μm 的单向偏移,导致一端电极吃锡深、另一端刚沾边;选用固液相线温差窄、润湿速度缓和的抗立碑锡膏,并在炉温预热保温段留足均温时间;管控车间湿度与元器件镀层氧化,端电极一旦单侧轻微氧化,未氧化侧瞬间润湿就会直接把元件拉立起来。

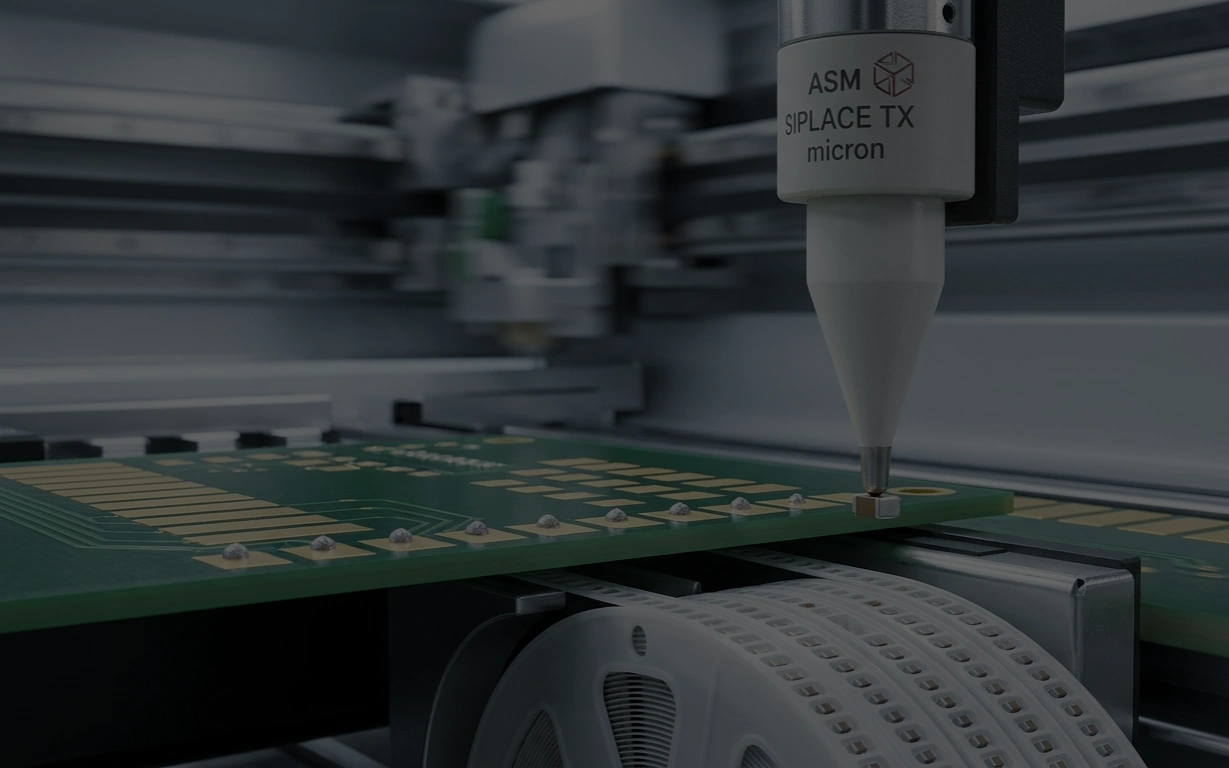

峻茂新材料环氧树脂封装胶用于 008004 微元件在 SMT 产线上的贴装与 SiP 异构集成

混合工艺线:裸芯片、倒装与 SiP 异构集成

在射频前端、穿戴设备与车载雷达的 SiP(系统级封装)产线上,一台 SMT 贴片机干的其实是半截先进封装的活。一块高密度薄基板上同时贴装倒装裸芯片(Flip-Chip)、008004 无源件、屏蔽罩框架与 BGA 植球组件。

这里的物理死结在于热膨胀系数(CTE)的剧烈失配:硅芯片的 CTE 只有约 2.6 ppm/°C,而 BT 或 FR-4 有机基板在 14 至 18 ppm/°C,铜焊盘在 17 ppm/°C 左右。回流焊从 245 °C 冷却回室温时,基板收缩量大、芯片收缩量小,巨大的剪切应力全部压在直径百微米的微焊球与界面金属间化合物(IMC,主要是 Cu₆Sn₅ 与 Cu₃Sn)上。经历多次过炉或整机跌落冲击,脆性的 IMC 层极易萌生微裂纹,甚至因铜锡扩散速率失衡长出柯肯达尔空洞(Kirkendall Voids),造成焊点早期断路。

在 SMT 产线端,单靠加厚焊锡根本扛不住这种机械与热机械双重拉扯,必须引入高分子封装材料替金属焊点分担载荷。与纯晶圆级毛细底填不同,板级 SMT 组装更讲究产线节拍与返修兼容性:对于受跌落与振动威胁的大尺寸 BGA/CSP,产线普遍在回流前或回流后采用角部补强胶,点涂在芯片四角,或者采用板级非流动/快速流动底部填充胶,在芯片与 PCB 之间建立高韧性力学缓冲层。

峻茂针对 SMT 高密度混装开发的低应力角部补强与板级底部填充胶(Underfill),将固化线性收缩率压低至 0.05% 以下,并把 CTE 精准匹配到焊料合金区间(13 至 22 ppm/°C),高 Tg(160 °C)可抗多次回流焊,且具备优异的触变抗流挂特性。点胶在 BGA 四角时不会无序漫流污染周边 008004 微电容,固化后直接吸收掉板级弯曲与热循环中 70% 以上的剪切断裂能,让微焊点回归纯粹的电学导通角色。

回流焊热动力学:动态翘曲、枕头效应与空洞控制

回流焊从来不只是把锡烤化那么简单。从预热、恒温活化、回流峰值到冷却凝固,短短三四分钟内,助焊剂挥发还原氧化膜、液态锡润湿铺展、界面 IMC 晶格生长以及基板受热翘曲同时上演。无铅 SAC305 合金熔点在 217 °C,炉膛峰值温度通常要推到 235 至 250 °C,液相线以上时间(TAL)维持在 45 至 75 秒。高密度板卡上绝大部分隐蔽性极强的虚焊与空洞,都在这段高温窗口里定型。

动态翘曲、枕头效应(HiP)与未润湿开路(NWO)

枕头效应(Head-in-Pillow)是让所有 SMT 工艺工程师头疼的隐形炸弹:BGA 锡球和焊盘上的锡膏各自熔化了,冷却后 BGA 锡球窝在锡膏顶部的凹坑里,就像脑袋枕在枕头上一样,看着挨在一起,中间却隔着一层薄薄的氧化膜,根本没有形成真正的冶金融合。更要命的是,板子下线做 ICT 针床测试或 FCT 功能测试时,测试探针往下一压,假接触的球被压实导通,测试全部显示 PASS;等产品发到客户手里,一受热膨胀或轻微跌落,虚接界面立刻断开,造成灾难性的市场退货。

这样的焊点能通过在线电测,却在后续机械振动或温度循环中迅速开路,属于典型的过程合格、服役失效。它有一个容易混淆的近亲,叫未润湿开路(Non-Wet Open / NWO):锡球与锡膏各自成球,根本没合并,剖面上焊盘几乎看不到焊料。两者的物理起点相同,都是动态翘曲加氧化,但验收口径和 AXI 切片特征不同,混为一谈会让纠正措施打偏。

控制这条链得几个方向同时压,单点优化基本无效:多温区热风对流压缩回流区横向温差 ΔT,让板中心与板边的热历程尽量重合;经典三段式,或者超大热质量场景下的平台型曲线,给大尺寸封装和多层高频板留出热平衡时间;阴影莫尔法(Shadow Moiré)与热翘曲量测(TherMoiré)跟踪升温过程中的翘曲轨迹,把板级翘曲压在 0.05 mm/inch 以内。还有两个常被低估的变量:氮气回流把炉内氧含量压到 1000 ppm 以下,能显著抬高枕头效应出现的翘曲阈值;真空辅助回流在液相阶段把大质量基板的动态翘曲从 0.15 mm/inch 量级压到 0.05 mm/inch 以下,同时抑制氧化、改善润湿。多芯片封装和高铜厚板的收益最明显。

除了锡膏助焊剂挥发和 PCB 受潮(须严格按 J-STD-020F 与 J-STD-033 执行上线前烘烤与车间暴露寿命管控)之外,产线排查空洞时经常漏掉一个隐蔽气源:模组内部或焊盘周边的胶粘剂高温释气。很多传感器、光模块或电源组件在内部先用了固晶胶、结构胶或密封胶,随后整颗模块再上 SMT 线过回流炉。如果内部胶水耐热性差、小分子残留多,在 245 °C 高温乃至真空负压抽吸下,固化胶层会源源不断地往外吐出有机挥发物,这些气体窜入邻近的熔融焊锡里,怎么调真空曲线都消不掉空洞。

峻茂在设计耐回流封装胶、导热固晶胶与贴片辅材时,强制将 ASTM E595 真空释气标准前置到配方合成端:通过高交联密度分子结构设计与特种脱挥工艺,将材料可凝挥发物(CVCM)控制在 0.01% 量级。即便在 ≤10 mbar 的真空回流炉膛里经历 250 °C 高温抽吸,胶体自身也绝不向焊点吐气,更不会污染腔体内的精密光学镜头或 MEMS 敏感芯片。

空洞率与真空回流焊的物理窗口

空洞是焊点内部的空腔。它压缩垂直热传导路径与电流通道的有效截面积,同时在温度循环里充当应力集中源,裂纹就从这里萌生。判定口径要分开看:IPC-A-610 对空洞面积占比给的是通用可接受性要求。BGA 球的具体分级看 IPC-7095E,它按空洞所在位置分成 A 到 E 型,球内、封装侧界面、PCB 侧界面各有不同限值,界面空洞(D 型、E 型)比球内空洞(C 型)危险得多。QFN、SON、LGA 这类底部端子元件(BTC)走的是另一套。IPC-7093 给的是热焊盘空洞的专门限值。车规与医疗电子通常在上面继续加严,功率、电流路径上的焊球限值最严,这也是真空回流焊从可选工艺升级成标准配置的直接原因。

气体来源有两处。一是助焊剂中的溶剂与活化剂在高温下挥发;二是 PCB 与元件在存储、制程中吸附的水分在回流时汽化。后一条与湿度敏感性等级(MSL)直接相关,按 J-STD-020 与 J-STD-033 做烘烤和车间寿命管理,能消掉相当一部分爆米花效应引起的分层与空洞。模组内部的粘接与密封材料也在贡献气体:已经固化在腔体里的胶,在 235-250 °C 峰值下仍会释放少量挥发物,被液态焊料捕获后同样变成空洞。这是峻茂在封装胶配方上把总质量损失与可凝挥发物一起约束的原因之一。

真空回流焊针对的是液相阶段的逃逸路径。焊料处于液相、表面张力最低的那个时间窗口里,炉膛抽到 10 mbar 以下,深层微气泡在压差下迅速膨胀,靠浮力脱离液面,峰值温度维持约 30 s 真空驻留,大面积焊盘的空洞率就从常规的 10%-20% 落到 2% 以下。面积特别大的焊盘(比如 IGBT 基板)光靠负压不够,气泡膨胀力扛不过熔融焊料的毛细力,还得在真空之后补一段 2-3 bar 正压把气泡挤出去。免助焊剂的路线则用甲酸(HCOOH)在 150-200 °C 把金属氧化膜还原成金属,副产物是 CO₂ 和水,随干氮气排出,既省清洗也省助焊剂残留。

工艺功底考在时机和升压速率上:抽早了,熔融焊料被扰动,飞溅加元件偏移;抽晚了,焊料开始凝固,气泡被固相锁住。面向 AI 服务器主板的高铜厚基板把焊球空洞率锁到 1.8% 以下,靠的就是真空度与施加时机的联合标定。

横向滑动查阅→
峻茂工程图谱:真空回流焊多物理场脱气热动力学与峻茂微焊点相变相图,解析 SAC305 温程与动态腔压联动曲线、TAL 液相驻留 48 s 内 ≤10 mbar 阶梯负压与 2.5 bar 正压脉冲,对比 Young-Laplace 毛细力学下常压态、负压膨胀逸出态与正压致密压实态三态演化,并结合 ASTM E595 低释气指标与 3D AXI 断层显影将空洞率压制至 1.2% 以下

大质量板与多次回流下的材料耐受

高密度 PCBA 模组普遍要走双面回流,带有屏蔽罩补焊、子母板堆叠或局部返修的板卡甚至要经历 3 到 5 次 260 °C 高温冲击。重型元件在第二次回流时,下方焊料重新熔化,机械支撑只剩第一次过炉就已经固化的胶体。印刷型贴片胶能在混合工艺线上长期存在,原因就在这。叠加热载荷同时打在焊点和模组内的粘接密封材料上:前者是 IMC 层持续增厚、界面脆化,后者是固化胶层在高温下模量衰减、释气、界面剥离。

反复过炉对材料的考核,最后都会落回同一个问题:这层界面到底能扛住几次 260 °C 峰值回流。峻茂面向 SMT 制程的耐高温封装胶按 3 次以上过炉留余量,多次过炉后不开裂、气密性仍合格,这个数字来自真实多次过炉曲线而非单点烘箱值。J-STD-020 的湿敏等级预处理本身就要求器件连续承受 3 次回流,高可靠场景的实际节拍还会往上叠。

从 SMT 评审的角度,短期耐温之外还要拿到三项能验证的证据:释气按 ASTM E595 核对总质量损失(TML)与可凝挥发物(CVCM),真空或密闭腔体里的释气会直接污染光学表面和探测器;离子纯度看可迁移的 Na⁺ 与 Cl⁻ 能不能压得住,这直接决定湿热环境下的绝缘寿命;长期耐温则按目标服役工况给剪切强度保持率,孤立的一个温度数字说明不了什么。三项同时满足,材料才能在双面回流与后续老化中把绝缘、导热与气密性稳住。

全链路三维检测与 AI 闭环验证

到了 008004 和 0.3 mm 以下节距,传统 2D 视觉基本交出判别权。2D 图像没有 Z 轴高度,分不出锡膏体积的细微差异,看不出引脚轻微上翘造成的共面性问题,更没法穿透封装体去看底层焊点。可行的做法是把 SPI、AOI、AXI 三段量测串成一条链路,再让量测数据反向驱动工艺参数。

3D SPI:印刷工位的闭环数据源

3D SPI(锡膏检测仪)守在印刷机正后方,是整条线投入产出比最高的质量关口。在锡膏还没贴件、还没过炉之前抓出印刷异常,擦掉重印的成本几乎为零;一旦流到炉后返修 BGA,不仅工时成本翻十倍,返修热风枪的局部高温还会直接损伤周边器件。

主流 3D SPI 采用双侧相移轮廓测量(Phase-Measuring Profilometry)技术,向板面投射莫尔条纹结构光,有效消除电路板翘曲与颜色反光干扰,对每一颗锡砖和红胶点输出精准的体积、高度、面积、XY 偏移与桥连趋势。真正会用 SPI 的工厂不只是拿它当拦截网,而是把它的体积 Cpk 趋势图直接连回全自动印刷机:当系统监测到某几排 008004 开孔的下锡体积均值从 100% 连续滑向 80% 时,不等跌破 70% 的报警红线,系统就会自动指令印刷机微调刮刀压力、补偿对位偏差或提前执行底部真空擦网。

3D AOI:回流后的空间判定

3D AOI 站在回流炉之后,负责回流后表面焊接质量的立体判定。除了相移轮廓测量,高端机型会加多角度投影仪和高倾角侧面相机阵列,绕过元件本体的几何遮挡,把 J 型引脚与鸥翼型引脚背面的真实三维轮廓重建出来。008004 元件是否立碑、偏位、翻转,靠它;微小焊点的爬锡高度与润湿角是否达标,靠它;芯片底面有没有共面性翘起异常,也靠它。

算法侧的进展集中在误报率。规则式判定在微元件与低对比度焊点上会产生大量误判,基于深度学习的缺陷分类模型用产线真实缺陷样本训练,把误报率压掉三成以上,判定周期同步缩短。带三维能力的 AOI 目前占新增装机的主要份额,量测数据直接进制程控制平台,与 SPI 的锡量数据交叉验证。

3D AXI:穿透封装体的断层扫描

BGA、CSP、LGA 与 SiP 的焊点全部藏在封装体正下方。可见光到不了,带侧向光路的三维 AOI 也够不着。2D X 射线只能穿透整板生成一张灰度重叠图,顶层和底层结构互相叠加,枕头效应这类断层级缺陷根本分不出来。3D AXI 用的是断层扫描(computed tomography):微焦点 X 射线管与平板探测器沿特定倾斜轨迹高速往返,对目标区域从多个角度连续采集数百张二维投影,再由 GPU 执行代数重建,输出不同深度的高分辨率切片。当前机型的扫描倾角可达 ±50°,高分辨率配置能到 2 μm 量级;这一档设备近两年已进入量产线,并开始把 Flip Chip 与 SiP 封装里的微缺陷纳入同一平台。

数字切片带来的能力是直接的。工艺工程师可以逐层剥开 BGA 内部,量锡球体积与变形率,定位空洞的三维坐标,识别球体与焊盘接触界面上有没有未熔合区域。配上深度学习缺陷分类之后,判定稳定性不再靠个别工程师的手感,每块板的量测结果都沉淀成可回溯的数据资产。

数据闭环与良率工程

检测设备的价值要在数据被用起来之后才兑现。SPI、AOI、AXI 的输出并进制造执行系统(MES)与统计过程控制(SPC)平台,才能形成三条闭环:印刷参数按 SPI 的体积趋势自动修正,贴装参数按 AOI 的偏移分布做补偿,回流曲线按 AXI 的空洞与未熔合分布做局部调整。同时要盯两个反向指标:误报率太高,产线会主动调低判定灵敏度;逃逸率太高,说明真缺陷被放过去了。两个指标必须一起考核。缺陷根因能不能追准,取决于数据的时序对齐质量。量测时间戳、设备参数、物料批次只有对齐到同一块板,闭环才具备工程意义。峻茂的封装胶同样按料批留档,换批时这条回路仍然闭合。

系统防护与界面材料的适配

通过 3D AXI 的断层扫描,只说明板内每一处微观电气互连都达到了判定标准,内部逻辑这道门算是关上了。面对高湿热户外基站、盐雾工业现场或振动频繁的车载环境,裸露的微缩电路仍可能因微量水汽与离子污染发生电化学迁移(ECM)与漏电,严重时还会长出导电阳极丝(CAF)。工程防护由三段组成:板级共形涂覆形成连续阻隔层,敏感器件与高压引脚做局部点胶密封,大腔体结构采用灌封填充。对应的材料指标是双 85(85 °C/85% RH)湿热老化后的剪切强度保持率、体积电阻率、低释气与可迁移离子含量,峻茂新材料(SCITEO)耐湿热老化的环氧密封体系按这套工况设计,把内部互连的可靠性延伸到整机的服役周期。

工艺窗口速查

下表把前文机理压缩成评审阶段可直接核对的量值口径。

横向滑动查阅→
工艺段典型失效模式关键工艺窗口峻茂对应方向
钢网印刷少锡、漏印、桥连、锡珠面积比 ≥0.66(微元件 ≥0.75)、转移效率 ≥95%、锡量公差 ±15%高触变指数 SMT 贴片胶、宽剪切率窗口
微元件贴装MLCC 暗裂、立碑、偏位下压力 0.5-1.0 N、贴装精度 ±15 μm、共面性低模量、低固化收缩的边缘补强材料
SiP 异构集成IMC 疲劳、柯肯达尔空洞、界面分层CTE 匹配、Tg ≥150 °C、离子含量 ≤10 ppm低 CTE 底填与边缘粘接材料
回流焊枕头效应、未润湿开路、动态翘曲横向温差控制、翘曲 ≤0.05 mm/inch、多次回流 ≥3 次耐回流焊高温粘接与导热材料
真空回流空洞、热阻升高、电流通道收缩空洞率 <2%、负压 ≤10 mbar、真空驻留 30 s导热粘接与灌封材料
检测与防护电化学迁移、漏电、盐雾腐蚀3D AXI 切片判定、绝缘电阻、气密性、ASTM E595 释气耐老化环氧与共形涂覆材料

缺陷长在工序交界处

在 008004 的焊盘上,一枚焊点的合金以微克计。工艺却要在毫秒级的剪切、零点几牛的接触力和几摄氏度的温差之间,把良率收进一个可控区间。这些物理量各自可测,彼此牵连,任何一项越界,都会在良率分布上留下痕迹。

当元器件尺寸与引脚间距双双逼近物理极限,单靠拧紧某一台贴片机或回流炉的参数螺丝,已经很难再榨出良率增量。真正稳健的 SMT 制程,必然是把钢网几何、锡膏流变、炉温热力学、3D 断层量测与高性能电子胶粘剂的界面物理边界放在同一张桌子上通盘核算。峻茂新材料(SCITEO)所坚持的,正是分子化学与热机械物理的确定性。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

工艺与可靠性问答

008004 这类极微元件上,钢网面积比造成的脱模漏印瓶颈怎么破?

先看几何。面积比是开孔底部面积除以孔壁面积, IPC-7525 给的工程门槛是 0.66, 008004 的开孔要尽量做到 0.75,再配阶梯减薄压低孔壁占比。再看界面:激光切割后电抛光、电铸成型,再上一层单分子防粘纳米涂层,把孔壁表面自由能压到极低,锡膏与孔壁的附着力就掉到它与焊盘附着力之下。最后是流变:刮刀速度与压力要贴着锡膏的剪切变稀曲线和触变恢复时间走,填充阶段让它充分液化,脱模阶段让它在毫秒级把屈服应力恢复回来。三条同时成立,次微米开孔的转移效率才能稳在 95% 以上,锡量公差收进 ±15%。锡粉粒度是常被漏掉的第四条:008004 通常要上 Type 6(5-15 μm)甚至 Type 7(2-11 μm)锡粉,开孔截面上留得住五到六颗最大粒径颗粒,流动才连续。

高密度 BGA 回流里极难拦截的枕头效应(Head-in-Pillow),热动力学上的诱因是什么?

诱因是动态翘曲,跟峰值温度够不够关系不大。升温与保温段,芯片基板与 PCB 因 CTE 失配、受热不均发生反向弓形变形,四角翘起,把 BGA 锡球从熔融锡膏上拉开;进入回流区后半段,热应力释放、芯片回平、锡球重新落回焊盘,可助焊剂里的活性成分早已挥发,锡球与锡膏表面各自长了氧化膜,两者只剩物理接触,没有冶金结合。电测能过,机械或热载荷一来就开路。还要与未润湿开路(Non-Wet Open, NWO)分清:NWO 是锡球和锡膏压根没合并,剖面上焊盘几乎看不到焊料,两者的纠正方向并不一样。控制分三层:多温区热风对流压缩回流区横向温差 ΔT;用长保温或平台型曲线给大质量封装、高铜厚板留出热平衡时间;用阴影莫尔法实测升温过程中的翘曲轨迹,把板级翘曲压在 0.05 mm/inch 以内。氮气回流把炉内氧含量压到 1000 ppm 以下,同时也抬高了枕头效应出现的翘曲阈值,是性价比很高的一条。

IGBT 或 QFN 模块底部大面积焊盘的空洞率,怎么稳定压到 2% 以下?

得上真空回流焊。常规大气回流时,助焊剂挥发物与 PCB 析出的水汽被困在液态焊料内部,大面积焊盘的空洞率通常停在 10%-20%,而空洞既是应力集中源,又直接砍掉垂直热传导路径与电流通道的截面积。真空回流在焊料处于液相、表面张力最低的窗口里把炉膛抽到 10 mbar 以下,深层微气泡按压差迅速膨胀、浮出液面,峰值温度维持约 30 s 真空驻留。面积特别大的焊盘,比如 IGBT 基板,只靠负压还不够,气泡膨胀力扛不过熔融焊料的毛细力,要在真空之后补一段 2-3 bar 正压把气泡挤出去。真正难的是施加时机与升压速率,真空度本身反而好调:抽早了扰动熔体、造成飞溅与元件偏移;抽晚了焊料开始凝固,气泡被固相锁死。时机与真空度一起标定, AI 服务器类大质量基板的焊球空洞率可以压到 1.8% 以下。判定口径要分开看:BGA 球按 IPC-7095E, QFN、LGA 这类底部端子元件的热焊盘按 IPC-7093,两套限值不是一回事。

BGA 与 SiP 器件回流后做底部填充,为什么胶层里总出现空洞或分层?

从 SMT 工序往后看,空洞大多是过程端留下的,很少是材料本身的锅:基板预热不足,胶体粘度偏高、毛细驱动力不够,流动前沿把气体包了进去;点胶路径没规划好,多向汇流提前封死排气通道,相比之下 L 型或 U 型单侧推进更容易让气体逸出;焊盘与阻焊层上的助焊剂残留没清干净,局部表面张力突变,润湿直接失败。分层则与热机械参数成对相关:玻璃化转变温度(Tg)决定服役温度下的模量平台,热膨胀系数(CTE)决定界面累积的剪切应变,两个必须一起核对。峻茂在这类底填体系上把 Tg 与 CTE 当作一对变量同步设计,固化收缩率与可迁移离子含量一并约束,原因就在于固化阶段引入的残余应力与湿热环境下的离子迁移,往往比初始强度更早决定失效。还有一条容易被忽略:焊点根部的空洞比边缘空洞危险得多,判定时要同时看空洞面积占比与位置分布。

3D AXI 与 2D X 射线的本质差别在哪里, AI 又改变了什么?

2D X 射线只能穿透整板生成一张灰度重叠图,顶层与底层焊点相互叠加,枕头效应这类断层级缺陷分辨不出来。3D AXI 用的是断层扫描:微焦点 X 射线管与平板探测器沿特定倾斜轨迹高速往返,对目标区域从多个角度采集数百张投影,再由 GPU 执行代数重建(ART),输出不同深度的高分辨率切片,扫描倾角可达 ±50°,高分辨率机型能到 2 μm 量级。工艺工程师因此可以逐层量测锡球体积、变形率与空洞的三维坐标。AI 带来的增量在缺陷分类:基于深度学习的判定模型把规则式算法的误报率压掉约三成,并把每块板的判定结果沉淀为可回溯的数据资产,供 SPI 与印刷参数做闭环修正。

同一块板要过两次甚至三次回流焊,模组内的粘接与密封材料该看哪些指标?

先回答被问得最多的那一项:耐几次。峻茂面向 SMT 制程的耐高温封装胶支持 3 次以上 260 °C 峰值回流焊,不开裂,多次过炉后气密性仍保持合格,这个数字按真实多次过炉曲线实测,不是单点烘箱值; J-STD-020 的湿敏等级预处理本身就以 3 次回流作为判定口径,高可靠场景的实际节拍还会继续往上叠。除此之外要锁定三项证据:释气按 ASTM E595 核对总质量损失(TML)与可凝挥发物(CVCM),真空或密闭腔体里的释气会直接污染光学表面与探测器;离子纯度把可迁移的 Na⁺ 与 Cl⁻ 控制在 10 ppm 量级;长期耐温按目标服役工况确认 200-300 °C 量级下的剪切强度保持率,孤立的一个温度标称值说明不了问题。三项同时满足,材料才能在双面回流与后续老化中把绝缘、导热与气密性稳住。

章睿琪

峻茂新材料应用工程部

12 年半导体封装应用工程经验,主导 Underfill/导电银胶/高导热环氧在 CoWoS/HBM/AI 芯片封装中的工程化落地。专注解决大尺寸芯片应力管理、堆叠互连与界面可靠性难题。
