低温固化胶怎么选?60-80 °C 环氧树脂胶、热敏元器件封装与光学粘接选型

峻茂潜伏性固化体系拆解:热预算边界、低温固化解封动力学、低应力低吸湿配方逻辑与冷链点胶工艺控制

摘要 (Abstract)

非制冷红外焦平面探测器的像元间距已缩减至 8 μm,晶圆级真空封装(WLVP)将探测器体积压缩至传统陶瓷管壳的四分之一,并要求器件直接上 SMT 产线过回流焊;热敏打印头(TPH)步入薄膜发热电阻世代,升温响应进入百微秒级,温度控制精度收紧至 ±1.5 °C;车载前视 8 MP 摄像头模组、固态激光雷达(LiDAR)收发光路以及医疗高频超声探头,均要在严苛的宽温与高湿工况下维持微米级结构稳定。在这类精密硬件的组装线上,封装良率直接受制于元器件的热预算(Thermal Budget)边界:装配环节任何一段超过 100 °C 的持续烘烤,都会诱发不可逆的参数漂移、异质基板翘曲、光轴偏移或压电材料退极化。

工程上所说的低温固化胶,特指在 60 °C 至 80 °C 较低温区即可完成深度交联的热固性结构胶,不同于在深冷负温环境下服役的耐低温胶水。目前 60 °C 至 80 °C 是热敏电子组装的主力工艺窗口,柔性电路板(FPC)、OLED 显示模组、光学镜头镜座(Holder)及音圈马达(VCM)组装普遍要求固化温度控制在 80 °C 以内; 55 °C 则属于极限热敏档,专门针对氧化钒(VOx)热敏薄膜、微桥真空腔体及低居里点压电晶片等无法容忍多余热量的界面开发。

峻茂新材料把低温固化胶的研发基准落在三点上:差示扫描量热法(DSC)测得的起始解封峰与残余反应焓、锁定真实基材与表面镀层的芯片剪切推力(Die Shear),以及真空可凝挥发物(CVCM)与可迁移离子纯度。本文从产线真实的热损伤失效出发,拆解单组份潜伏性环氧体系如何兼顾常温适用期与低温快速交联,说明 80 °C 固化条件下实现 120 °C 玻璃化转变温度(Tg)的配方逻辑,并结合非制冷红外探测器、热敏打印头、车载摄像头与激光雷达光路、AR 衍射光波导、压电超声换能器及柔性电子等具象界面,给出从冷链解冻、精密点胶到烘箱带载测温的量产控制规范。至于涉及银粉渗流网络与界面接触电阻的低温导电银胶,属于导电互连分支,本文聚焦于承担结构粘接、气密封装与高绝缘保护的低温固化环氧树脂胶。

核心参数对比

下表对比了峻茂低温固化环氧体系与行业常规单组份环氧胶的关键参数:

横向滑动查阅→
参数峻茂方案行业常规测试标准
固化温度窗口60-80 °C(标准 80 °C/15 min)120-150 °CDSC
极限触发固化温度55 °C(定制档)100 °C 以上DSC
玻璃化转变温度 Tg120 °C(高于固化温度)60-90 °CDMA
芯片剪切强度≥18 MPa(刻蚀铝 24 MPa)表干型低温胶多在 5 MPa 以下GB/T 7124 / MIL-STD-883 Method 2019
260 °C SMT 回流焊耐受通过(无爆米花效应)爆米花开裂J-STD-020
85 °C/85%RH 双 85通过(1000 h)衰减明显JESD22-A101
固化线性收缩率<0.6%1-3%ISO 2577
体积电阻率1.8×10¹⁴ Ω·cm10¹²-10¹³ Ω·cmASTM D257
吸水率0.03%>0.3%ASTM D570
可迁移离子(Na⁺/K⁺/Cl⁻)≤10 ppm30-100 ppmIC 离子色谱
可凝挥发物 CVCM<0.05%0.1% 量级ASTM E595
工作区温控等级±3 °C 以内(AMS2750 Class 1,需带载测绘)±5 °C 至 ±10 °CASTM E145-19(2024) / AMS2750
适用基材镀金/陶瓷/裸硅/PI/PET通用基材不适用

以下四项指标构成低温固化体系的工程支点:

  • 固化窗口:60 °C 至 80 °C 覆盖绝大多数热敏装配,标准条件 80 °C/15 min; 55 °C 按项目定制交付。
  • 高粘接推力与耐温:镀金、陶瓷与裸硅界面芯片剪切强度 ≥18 MPa,刻蚀铝界面 24 MPa; Tg 120 °C,高于固化温度本身。
  • 低应力与低吸湿:固化线性收缩率低于 0.6%,吸水率 0.03%,体积电阻率 1.8×10¹⁴ Ω·cm。
  • 洁净界面:可迁移离子控制在 10 ppm 以内,可凝挥发物 CVCM 低于 0.05%,适配红外探测器真空腔体与光学模组内部。

传统 120 °C 热固化制程的工程局限

单组份环氧的聚合交联需要外部热能跨越活化能门槛,浸润、界面化学键合与三维网络搭建各自对应不同的温度区间。电子组装行业长期把单组份环氧的固化温度定在 120 °C 至 130 °C,部分高要求工艺还会推到 150 °C 至 170 °C 的峰值温度。这套温区在多数结构件上运转良好,到了精密光电芯片与传感元器件上,它开始直接吃掉良率。

峻茂分析热敏器件的温度红线

把这几类器件放到同一张温度轴上,低温段为什么绕不开,就变得非常具体。它们各自的失效机理并不相同,最后却都落在同一个动作上:把装配链上的持续热输入压到 100 °C 以下。

  • 非制冷红外焦平面探测器:核心热敏吸收层通常采用氧化钒(VOx)或非晶硅(a-Si)薄膜,微桥结构悬空在硅读出电路上方,依靠极低的热导率将微弱红外辐射转化为电阻变化。这类薄膜的电阻温度系数(TCR)对晶格缺陷和氧化学计量比极其敏感,一旦在封装环节经历 120 °C 以上的长时间烘烤,薄膜就会发生不可逆的本征阻值漂移,直接导致噪声等效温差(NETD)恶化甚至测温失准。此外,探测器腔体维持在毫托级高真空状态,烘烤温度越高,胶层与管壳内壁放气越剧烈,非蒸散型吸气剂(Getter)被提前饱和,器件的真空寿命就会大幅缩水。
  • 热敏打印头(TPH):打印头需要将细长的氧化铝陶瓷基板(CTE 约 7 ppm/°C)与铝制散热底座(CTE 约 23 ppm/°C)做大面积结构粘接。两者热膨胀系数相差三倍以上,若在 120 °C 下固化定型,胶层在零应力状态下锁定的是高温膨胀后的尺寸;一旦降温出炉回到 25 °C 室温,高达近百度的温差会在界面内部拉出巨大的残余剪切应力,把整个细长组件顶成宏观弓形翘曲。薄膜世代的发热电阻阵列对基板平面度极为挑剔,几十微米的拱起就会造成打印头与热敏纸局部接触压力失衡,打出来的票据或医疗图纸直接出现断线与发色深浅不一。
  • CMOS 图像传感器(CIS)与光学镜头模组:芯片表面的彩色滤光片(Color Filter)与微透镜阵列(Microlens)本质上是染色光刻胶与光学树脂,超过 100 °C 烘烤容易引发微透镜曲率弛豫、透光率衰减以及暗电流飙升。同时,镜筒内的聚碳酸酯(PC)、环烯烃共聚物(COC/COP)非球面镜片,以及车载镜头外围广泛采用的液晶聚合物(LCP)或聚苯硫醚(PPS)镜座(Holder),在高温下极易发生蠕变软化或双折射率改变。
  • 压电陶瓷换能器(PZT)与医疗超声探头:医疗高频血管内超声(IVUS)探头、便携式彩超换能器、压电微泵以及车载超声波雷达,核心发声元件均为人工极化后的锆钛酸铅(PZT)压电陶瓷片。软性高灵敏度压电陶瓷的居里温度通常在 180 °C 至 200 °C,而热退极化的起始温度往往只有居里点的一半上下,落在 85 °C 至 100 °C 区间;一旦环境温度进入这个区间,内部定向排列的铁电畴就会受热扰动发生不可逆的热退极化,压电常数与机电耦合系数断崖式下跌。因此,压电晶片与声学匹配层、背衬块及金属外壳的粘接组装,温度必须死死摁在 80 °C 以内。
  • AR 衍射光波导与柔性基材(FPC):智能眼镜采用的树脂纳米压印光波导或涂覆态光学膜材,受热超过 80 °C 就会引发亚微米光栅周期形变,导致合像彩虹纹与鬼影;而消费电子与医疗贴片常用的聚对苯二甲酸乙二醇酯(PET)薄膜 Tg 仅在 78 °C 左右,哪怕采用耐温更高的聚酰亚胺(PI)柔性板,其上预贴装的微显示芯片、电池或生物酶电极也无法承受 100 °C 以上的烘烤,高温不仅会引起薄板收缩卷曲,还会造成焊盘错位。

低温固化并非在所有场景都更优。在元器件本身不存在耐温瓶颈的常规场景下, 120 °C 及以上固化仍应作为首选,交联密度、耐温上限与可承载的功能配方都更宽裕。简单说,若要追求高可靠性或极端工况,低温固化方案必须妥协。通常限制低温固化路线的一点是 Tg 被固化温度封顶,峻茂在 60 °C 至 80 °C 窗口拿到 120 °C 的 Tg(DMA 实测),靠的是刚性骨架树脂与高交联密度设计,而不是拿耐温换低温。

温度错配的三条失效链

如果强行用常规中高温环氧胶去跑热敏件,或者为了保住元器件而把常规 120 °C 胶水降到 80 °C 延长时间烘烤,产线往往会遇到三类无法靠后道工序补救的报废。

最直接的损失是出厂前的电学与声学标定报废。氧化钒微桥薄膜的晶格重排、压电陶瓷晶片的局部退极化,或者硅基光电二极管暗电流底噪的抬升,在过完高温烘箱的那一刻就已经定局。这类损伤属于物理本征参数劣化,后段软件算法根本无法校准,整批高价值芯片只能直接判退。

第二类是冷却出炉后的热机械失配与微米级跑位。在车载摄像头主动对准(AA)或激光雷达收发准直工序中,光学元件通过六轴精密滑台找准焦平面后,哪怕胶层在烘烤冷却后产生两三微米的非对称收缩或基板翘曲,调制传递函数(MTF)与远场光斑指向就会直接掉出规格线之外。

第三类是欠固化引发的批量掉件与腔体白化污染。不少产线试着把标称 120 °C 固化的胶水改到 80 °C 烘两三个小时,表面摸起来虽然硬了,但内部交联度往往只有六七成;未参与反应的小分子胺类和低聚物在后续温度循环或回流焊受热时挥发出来,凝结在滤光片或微透镜表面形成一层擦不掉的白雾,而胶层自身的剪切推力在经历双 85 湿热老化后更是断崖式塌陷。

晶圆级封装与微型化硬件对低温固化的倒逼

低温化不只是被动防守。产业侧的推进速度,正在把这条边界变成设计前提。

以非制冷红外探测器为例,晶圆级真空封装(WLVP)将微桥阵列、吸气剂与红外光学窗口直接在晶圆工序内完成真空键合,把单颗 640×512 分辨率、8 μm 像元的探测器模组压缩到 11.2 mm × 11.2 mm、重量不足 1 g、功耗低于 120 mW、NETD 优于 50 mK 的水平,整体体积比传统陶瓷管壳缩小了约 74%。这种高度集成的设计把两个看似矛盾的温度要求压在了同一套胶粘体系上:在封装内部做芯片粘接与管壳辅助密封时,固化温度必须极低且近乎零释气,以免损坏氧化钒薄膜或污染真空腔;而当这颗封装好的探测器作为标准表贴元件走上主板的 SMT 产线时,内部已经固化的胶层又必须扛住 260 °C 无铅回流焊的峰值热冲击而不开裂、不爆米花。

同样的工艺收敛也发生在车载感知与智能穿戴硬件上。车载夜视红外镜头、固态激光雷达、AI 智能眼镜以及折叠屏手机,都在拼命压缩体积、重量与功耗(SWaP)。在光学模组的主动对准(AA)与紫外光(UV)定型工艺中,由于镜座结构复杂,往往存在大量紫外光照射不到的阴影盲区;即便采用 UV 加低温热固的双重固化胶水完成初步定位,结构主受力面与完全避光的芯片底部、散热支架粘接,依然必须依赖纯热固单组份低温环氧胶在 60 °C 至 80 °C 下建立起真正的刚性三维网络。要在一支单组份胶水里同时兑现 80 °C 以下快速固化、120 °C 以上高 Tg、260 °C 回流焊耐受、低于 0.05% 的真空挥发物以及低于 10 ppm 的超低离子纯度,正是高端热敏封装材料真正的技术分水岭。

60-80 °C 固化窗口的体系逻辑

做单组份环氧配方最头疼的物理矛盾,就是如何在降低固化温度的同时,保住胶水在车间常温点胶机上的适用期(Pot Life)。60 °C 至 80 °C 之所以能成为量产主力窗口,核心在于通过物理包覆与分子结构设计,把反应活性与室温稳定性彻底拆开。

阿伦尼乌斯方程与储存稳定性的矛盾

化学反应速率随温度变化的规律受阿伦尼乌斯方程支配。一套单组份体系如果想在室温下稳定摆放几个月不涨粘,它的反应活化能就必须做得很高;但高活化能意味着在 60 °C 至 80 °C 这种温和的热输入下,分子链根本拿不到足够的能量去跨过反应门槛。反过来,如果直接在环氧树脂里混入高活性的脂肪胺、硫醇或低分子量咪唑,胶水确实能在 60 °C 下迅速反应,但它在 25 °C 车间环境下的适用期往往只有短短三四十分钟。产线点胶机刚装上针筒调好胶量,还没打完半个班次,针头和胶管里的胶液就已经发热凝胶报废了。

这也解释了为什么市面上偶尔能见到宣传“60 °C 快速固化、且支持常温长期储存运输”的单组份环氧胶,在实际工程验证中几乎全军覆没。只要违背了活化能规律,所谓常温储存的 60 °C 固化胶,在烘烤后往往只是表层轻微交联结皮,内部依然处于欠固化的软胶态或脆性低聚物状态,按 GB/T 7124 实测拉伸剪切强度普遍不到 5 MPa,一上芯片推力机或冷热循环箱就会整块粉化脱落。

潜伏性固化剂的解封动力学

要在短短 15 分钟的低温烘烤里把三维交联网络搭满,同时保证点胶机上 24 小时粘度稳定,峻茂采用的技术路径是核壳微胶囊潜伏性固化体系。我们将高反应活性的改性胺与促进剂作为芯材,在外层通过界面聚合精密包覆一层微米级高分子致密壳层。在 −20 °C 冷冻储运以及 25 °C 车间点胶阶段,这层外壳将固化剂核心与外部环氧基团物理隔离,体系处于休眠状态,粘度波动极小;一旦胶层随工件进入烘箱,基体真实温度跨过设定的热力学阈值,微胶囊壳层在极窄的温区内迅速软化、溶胀并破裂,高活性固化剂瞬间向周围环氧树脂基体均匀释放,引发剧烈的开环聚合,在 15 分钟内即可把转化率推到 95% 以上。

微胶囊的解封温度与反应放热行为通过差示扫描量热法(DSC)精确标定,热流曲线上会呈现出陡峭而集中的放热峰。这正是 60 °C、70 °C、80 °C 以及 55 °C 极限档位必须分别设计独立壳层化学结构与壁厚的原因。在产线工程师眼里, 60 °C 和 80 °C 似乎只是把烘箱面板往下按了 20 °C,但在高分子物理层面,那层高分子外壳如果在 60 °C 就能破裂,它在 80 °C 下的反应就会过于剧烈;反之,按 80 °C 解封设计的胶囊放到 60 °C 烘箱里,外壳根本无法完全打开,即使把烘烤时间拉长到几个小时,大部分固化剂依然被锁在胶囊壳里,胶层永远无法达到设计强度。

针对氧化钒红外微桥和极高灵敏度压电晶片开发的 55 °C 定制档,正是通过降低壳层交联密度并引入特定相变触发基团,把解封门槛压到了逼近室温储运极限的位置,专门留给那些多升 10 °C 都会导致器件报废的特殊产线。

为什么 80 °C 固化却能跑出 120 °C 的高 Tg

行业里长期对低温固化胶抱有偏见,认为低温胶只适合做临时固定或消费电子轻载粘接,上不了车规和工业级产线,症结就在于玻璃化转变温度(Tg)。绝大多数常规低温环氧胶采用柔性长链脂肪胺或聚醚胺来换取低温反应活性,固化后的交联点稀疏且链段柔顺,测出来的 Tg 通常贴着固化温度走,普遍掉在 60 °C 至 90 °C 之间。一旦器件工作温度或环境老化温度升到 85 °C 以上,胶层就会跨过玻璃化转变区进入高弹态,储能模量断崖式下跌一到两个数量级,不仅粘接推力丧失,吸湿速率还会成倍放大。

峻茂在 60 °C 至 80 °C 的低温固化窗口内,将动态机械分析(DMA 储能模量拐点)实测 Tg 拉升到了 120 °C,比固化温度本身高出 40 °C 以上,实现了 Tg 高于固化温度的倒挂关系。做到这一点靠的不是后期高温补烤,而是从树脂单体骨架与交联官能度两头同时收紧:一方面摒弃易发生热氧降解与链段滑移的脂肪族柔性稀释剂,引入多官能团刚性稠环与脂环族改性环氧骨架,提高单位体积内的芳香环与刚性环密度;另一方面利用核壳微胶囊破裂后极高的局部官能团浓度,在 80 °C 下即可驱动三维网络达到极高的交联密度,通过空间位阻强行锁死分子链段的运动自由度。

当单组份体系从配方层面规避了双组份混胶不均与气泡缺陷后,高交联密度直接转化为了极强的界面机械咬合力。在镀金焊盘、氧化铝陶瓷与裸硅片界面上,该体系的芯片剪切推力稳定在 18 MPa 以上,刻蚀铝片界面实测达 24 MPa。在实验室做破坏性推力测试时,经常出现氧化铝陶瓷基板或硅片本体被推碎、而胶层依然咬合在底座上的基材破坏模式,证明界面化学键合与内聚强度已经超过了脆性基材自身的抗剪极限。

低收缩、超低吸湿与高绝缘的协同控制

对于精密光电与传感器封装而言,光有高推力和高 Tg 还不够,真正的配方难点在于把低收缩应力、低吸水率与高电绝缘性装进同一个高交联网络里。

  • 低应力:固化线性收缩率控制在 0.6% 以内(按 ISO 2577 测试),配合低模量梯度设计,把异质材料之间的界面应力在固化阶段就地释放,不留到后续温度循环里集中释放。
  • 低吸湿:吸水率 0.03%,意味着高湿环境下进入胶层的水分子极少,爆米花效应的气源被大幅削减,电化学迁移的载体同步减少。
  • 电绝缘:体积电阻率 1.8×10¹⁴ Ω·cm(按 ASTM D257 测试),配合 10 ppm 以内的可迁移离子含量(按 IC 离子色谱测定),在高湿偏压条件下把漏电流与绝缘衰减控制在可接受范围。

三项指标同时成立,才谈得上进入红外探测器真空封装与回流焊耐受界面。用强度去换低温的配方,通常在这一步就停住了。

核心性能指标与检测

在协助客户编写企业级材料准入规范(MSpec)或处理新产品导入(NPI)评审时,峻茂建议工艺与质量团队不要只盯着物性表上的单一标称值,而要把每一项指标绑定到具体的测试标准、边界条件与破坏模式上。

芯片剪切强度与失效模式

评估结构粘接强度需要把两条测试线分开执行:产线来料批次稳定性可以用 GB/T 7124 标准铝片拉伸剪切试样做快速摸底;而真正代表元器件封装可靠性的,必须是参照 MIL-STD-883 Method 2019 在实际芯片与基板上执行的芯片推力测试(Die Shear)。同一支胶水在裸硅、镀金层、镍钯金、氧化铝陶瓷、阳极氧化铝、LCP 塑料以及聚酰亚胺(PI)膜上的表面能与化学成键能力天差地别,实测推力可以相差数倍。

因此,验收规格书里必须明确锁定实际量产基材、表面粗糙度、清洗状态以及胶层厚度(BLT)。峻茂在交付镀金、陶瓷与裸硅界面 ≥18 MPa、刻蚀铝 24 MPa 的实测数据时,推力报告中会同步附上显微镜下的断裂模式占比:究竟是胶层完全脱离基材的界面失效(AF),还是胶体内部断开的内聚失效(CF),抑或是基材本体碎裂。只记一个力值数字而漏掉断裂形貌,当产线出现推力波动时,工程师根本分不清是点胶前等离子清洗没做好,还是烘箱固化度没跑够。

260 °C 回流焊耐受与爆米花效应

回流焊耐受考核的是完全固化后的网络稳定性,以及吸湿控制水平。按 J-STD-020 完成湿度敏感等级(MSL)预处理后,样品要在 260 °C 峰值温度下承受多道回流循环,判定看胶层不开裂、界面不分层、无爆米花效应,以及回流后的剪切强度保持率。爆米花效应的机理是吸湿气化:水分子在峰值温度下瞬间气化,蒸汽压力顶开胶层。吸水率 0.03% 意味着从源头削减了气源,这是低温体系能够进入 SMT 产线的现实前提。

双 85 与温度循环后的强度保持

初始强度只说明固化是否到位,长期可靠性由老化后的保持率决定。湿热侧按 JESD22-A101 执行 85 °C/85%RH 湿热偏置(THB)老化,温度侧按 JESD22-A104 执行温度循环(TC)。评审时更有效的做法是把这两项测试与后续回流、清洗工序串成序列,观察累计衰减;把两项测试分开看,看到的往往是漂亮的单点数据。对低温固化体系,验收线可以压缩成一句话:老化后的剪切强度保持率与绝缘电阻是否仍在放行窗口内。

释气、离子纯度与真空腔体洁净度

释气控制对红外探测器与光学模组是刚性条件。按 ASTM E595 测试,可凝挥发物 CVCM 需控制在 0.05% 以下,固化过程不产生低分子冷凝物,避免光学窗口与微透镜表面出现雾化污染。对真空腔体而言,释气还有一层量化含义:腔体内的吸气剂容量有限,胶层在封装与老化阶段释放的水汽、一氧化碳与二氧化碳都会消耗吸气容量,直接换算成探测器的真空寿命。把释气压到低位,等于给腔体预留了真空裕度。

可迁移离子是另一条并行风险线,也是电化学迁移(ECM)的直接诱因。氯离子、钠离子与钾离子在高湿偏压环境下充当电解质,加速金属化层阳极溶解,诱发导电阳极丝(CAF)生长与漏电爬升。电子级提纯树脂配合表面钝化处理,把可迁移离子控制在 10 ppm 以内,是高湿工况下绝缘可靠性的底线。

触变流变特性、点胶拉丝防控

胶水实验室数据再好,上了高速自动化点胶线如果频繁拉丝、塌陷或堵针头,照样没法量产。低温固化环氧胶因为含有微胶囊潜伏体系与高比例功能填料,经过 −20 °C 冷冻储运与解冻回温后,流变网络极易发生结构重排。

峻茂在配方端引入了三维氢键触变网格调控,将胶体的触变指数(TI 值)稳定控制在 5 至 6 之间,并具备极快的剪切变稀与触变恢复响应:当胶液通过 25G 甚至更细的精密点胶针头或压电喷射阀时,高剪切速率下粘度迅速下降,出胶顺畅不断胶;一旦胶滴离开针尖落到基板上,剪切力消失后 1 秒内即可恢复 80% 以上的初始粘度,胶点边缘挺括、不外溢、不拉尾丝。针对不同封装结构,我们提供从 1500 mPa·s(适合窄缝毛细渗透与微喷射)到 280000 mPa·s(适合大间隙围坝密封与丝网印刷)的完整粘度谱系,并根据客户针头内径匹配填料最大粒径(D99),从源头消除微米级针头架桥堵塞。

峻茂针对部分热敏界面的工程方案

低温固化胶的选型逻辑从器件侧的失效模式反推,与材料手册上的参数排序无关。下面几类界面覆盖了热敏元器件封装中最常见的失效组合,同一类机理在其余器件上可以直接沿用。

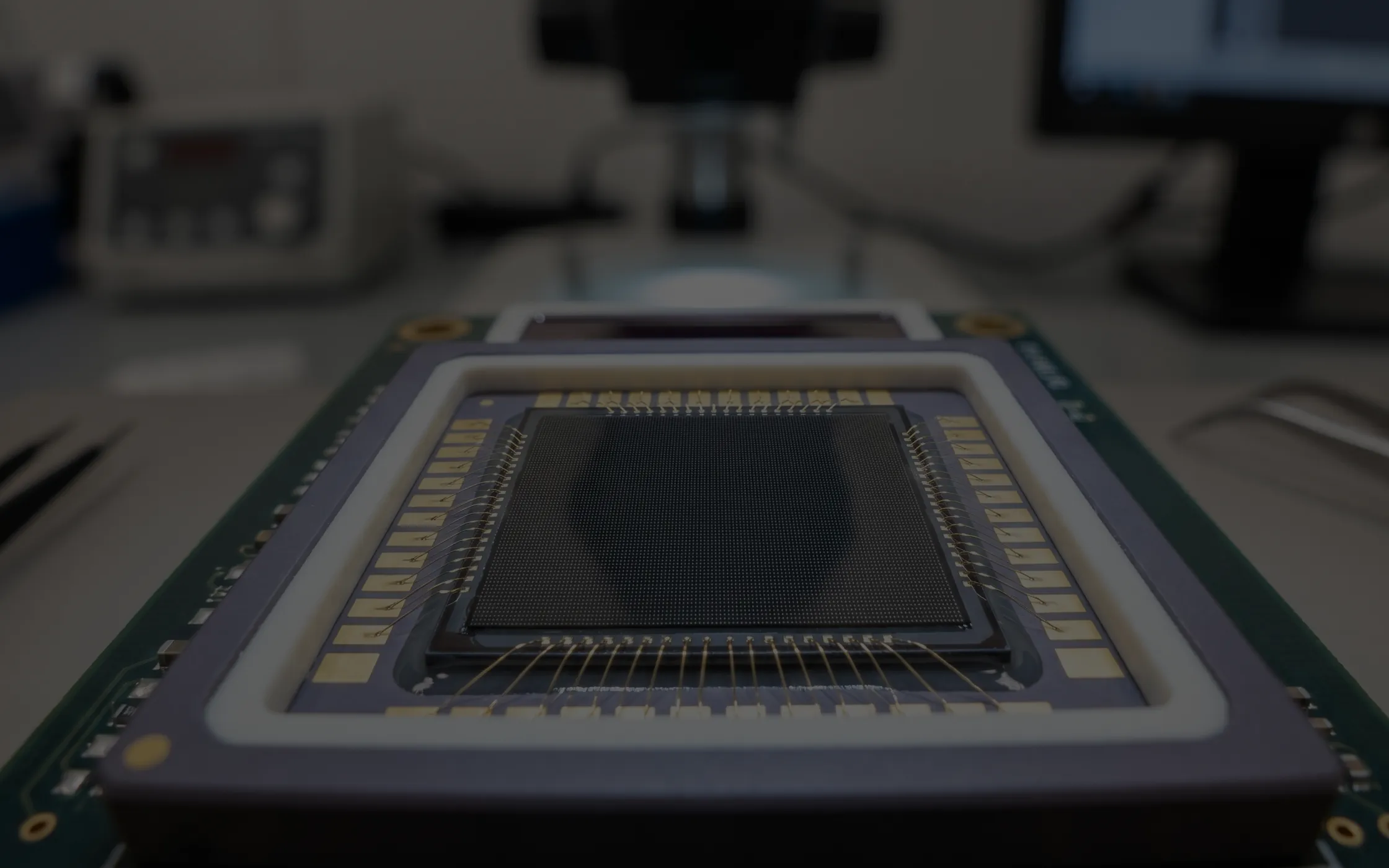

非制冷红外探测器与微机电真空封装

非制冷红外探测器与高精密 MEMS 惯性/压力传感器的封装,核心痛点是“内怕热敏释气、外怕回流冲击”。在腔体内部做氧化钒(VOx)或非晶硅焦平面阵列的固晶贴装、吸气剂固定以及管壳辅助密封时,如果器件热预算允许在 60 °C 至 80 °C 操作,优先选用标准低温低释气档位;一旦遇到微桥薄膜对温度极其敏感、哪怕 70 °C 都会引起 TCR 标定偏移的极限设计,则直接切换至峻茂 55 °C 定制档位,在近乎温水浸泡的温度下完成高强度交联,同时将芯片推力维持在 ≥18 MPa 以抵抗车载与无人机工况下的高频机械振动。

这类器件的应用形态正在快速铺开,车载夜视、商业无人机与工业测温对探测器的体积、重量与功耗提出更严的约束,工艺窗口随之进一步收窄。低应力固化与低吸湿骨架在这里的作用,最终体现为标定曲线的长期稳定与零点漂移的收敛。

热敏打印头与陶瓷铝基板

物流标签、医疗心电图纸及便携式票据打印机的热敏打印头,核心组装工序是将印有薄膜发热电阻阵列的细长氧化铝陶瓷基板,大面积粘接固定在铝制散热底座上。这道工序要求胶层同时扮演三个角色:把陶瓷板与铝底座牢牢锁死的结构胶、隔离驱动高压的绝缘层,以及把局部发热迅速导走的传热通道。

由于粘接跨度往往长达数十毫米乃至上百毫米,陶瓷与铝巨大的热膨胀系数差(7 ppm/°C 对 23 ppm/°C)使得固化温度直接决定了出炉后的平面度。采用 60 °C 至 80 °C 低温固化方案替代传统的 120 °C 烘烤,直接将冷却阶段的温差幅度砍掉四成以上,配合 <0.6% 的低线性收缩率与适中的界面应力缓冲梯度,可以将整根打印头的宏观弓形翘曲压制在微米级公差带内。结合自动化丝网印刷或精密画胶工艺保持高度一致的胶层厚度(BLT),发热电阻与热敏纸全幅面接触压力均匀,解决高速打印下的局部白条与字迹发虚。

CMOS 影像模组与精密光学结构粘接

车载摄像头模组以前视 8 MP 为主流配置,前视与环视模组需在 −40 °C 至 105 °C 严苛温区服役;其镜筒与镜座(Holder)锁付、红外截止滤光片(IR-cut)粘接、音圈马达(VCM)簧片与磁轭组装,以及主动对准(AA 制程)后的结构加固,都要面对怕热的微透镜、滤光片镀膜与 LCP/PC 工程塑料。

而在车载固态激光雷达(LiDAR)中, 905 nm 或 1550 nm 激光发射器与快慢轴准直透镜(FAC/SAC)、接收端雪崩光电二极管(APD/SPAD)阵列的光路固定,哪怕出现亚微米级的角度倾斜,百米外的探测光斑就会严重脱靶。

同样,在 AI 与 AR 智能眼镜中,高折射率玻璃或树脂衍射光波导与 Micro-LED 光机合像棱镜的装配,既不能承受超过 80 °C 的烘烤以免引发波导片双折射率劣化与彩虹伪影,又对胶层的折射率稳定性与低内应力极为挑剔。

柔性电路、折叠终端与 AI 眼镜

折叠屏手机的转轴铰链区需要承受数十万次动态折叠,跨屏走线的多层柔性电路板(FPC)在弯折过渡区与元器件焊盘根部极易发生铜箔疲劳断裂;而 AI 智能眼镜则是把电池、麦克风阵列、触控芯片与柔性排线硬塞进宽度仅几毫米的镜腿腔体内。

在这些高度紧凑的柔性组装界面上,补强与包封胶水如果采用 120 °C 以上固化, PI 与 PET 软板以及轻薄塑胶壳体就会发生热收缩卷曲与尺寸涨缩。通过切入 60 °C 至 80 °C 低温固化低模量增韧体系,产线可以在软板零变形的状态下完成元器件边缘底部填充、金手指连接器补强以及镜腿窄缝结构粘接;固化后的胶层兼具抗跌落冲击韧性与耐动态弯折寿命,把热敏软板组装的良率风险移出工艺链。

压电陶瓷换能器、医疗超声探头与可穿戴生物传感

医疗介入式导管探头、高频超声换能器以及精密压电微射流泵,是低温固化环氧胶需求极为刚性的应用场景。极化后的 PZT 压电陶瓷晶片、声学匹配层、吸声背衬与金属壳体之间的粘接,不仅要求胶层具备极高的剪切模量与薄胶层控制能力,以减少声波在界面传递时的声阻抗损耗,还有一条不可触碰的温度死线:烘烤温度一旦逼近或超过 85 °C 至 100 °C,压电陶瓷就会发生不可逆的热退极化,整支昂贵的探头随之报废。使用 60 °C 至 70 °C 窗口(或 55 °C 定制档)的低粘度高强度环氧体系,可以在完全不触动铁电畴的前提下,实现微米级薄胶层的高强度声学耦合。

而在连续血糖监测(CGM)敷贴传感器、智能心电贴片等可穿戴生命体征监测设备上,精密生物酶电极、热塑性聚氨酯(TPU)柔性外壳与织物基材被集成在同一枚毫米级厚度的贴片里。这上面搭载的生物活性涂层与高分子柔性膜根本无法进高温烘箱,且长期贴肤佩戴处于汗液高湿环境。60 °C 至 80 °C 的低温低应力封装方案既避开了基材软化与生物活性失活温区,又依靠 ≤10 ppm 的超低离子纯度与 0.03% 吸水率,防止微弱的纳安级生理电信号被漏电流吞没。

量产工艺控制:冷链、点胶与固化平台

低温体系对工艺纪律的要求高于常规单组份环氧。冷链、点胶与固化三段里任何一段走偏,都会在剪切强度与空洞率上放大出来。

冷链与回温纪律

  • 全程冷链:峻茂出厂到入库由专业级干冰温控包装衔接,把常温暗反应挡在运输链路之外。
  • 签收即冻藏:到厂 30 分钟内转入 −20 °C 冷冻柜,峻茂真空包装能再拉长储存稳定期。
  • 自然回温:这是产线最容易踩坑的环节。领料上线前,必须将未撕开峻茂真空防潮袋的原包装胶管放在 20-25 °C 车间环境下自然静置回温 2 小时以上(视包装容量大小调整),直到胶管温度与室温完全一致后,才允许拆封上机。严禁撕开包装直接回温,更严禁为了赶工期把冷冻胶管放进烘箱、浸入温水或用热风枪吹烤催熟!一旦在胶管低于车间露点温度时拆袋,空气中的水汽会瞬间在冰冷的管壁与胶体表面结露成水珠并混入胶液,等点胶后进了烘箱,这些微量游离水受热气化,就会把胶层内部炸出密密麻麻的微米级气泡空洞,推力与绝缘耐压当场报废;而外力加热催温则会直接引起贴近管壁的微胶囊提前破裂,导致整管胶水粘度暴涨甚至局部结块堵死针头。
  • 现场余料:施胶区控制在 30 °C 以下,回温后的胶在 25 °C 以下、24 小时内用完;余料立即密封回冷藏,不做长时间暴露。

点胶与胶层形貌控制

针对毫米级乃至亚毫米级的微小热敏器件,优先推荐采用非接触式压电喷射阀(Jetting)或高精度螺杆阀配合激光高度传感器作业,减少气压式时间-压力点胶因胶筒液位下降或微弱粘度爬升带来的胶量波动。

日常巡检重点盯住两个现象:针尖拉丝与胶点塌陷。如果在连续高速打点时发现胶尾拉丝或胶点边缘外溢塌陷,现场工程师不要急着改烘烤参数,第一步先排查该支胶管回温时间是否跑够了 2 小时(胶体温度偏低时粘度高、内聚力大,极易拉丝),第二步核对针头内径与胶水最大填料粒径是否满足 5 倍以上的安全比值,第三步检查喷射阀撞针温度是否设得过高触发了针嘴局部微凝胶。只有把单点胶量、胶点圆整度与胶层厚度(BLT)的 Cpk 稳住,后续固化收缩与界面应力的计算才不会失真。

高端产线的均温性测绘(TUS)

传统工艺思维并不适用于低温固化胶,很多工厂直接拿原本烤 120 °C 结构胶的老式热风循环烘箱来跑 60 °C 至 80 °C 的低温胶,结果同一炉出来的产品,中间托盘推力高达 22 MPa,靠门边托盘的推力却只有 6 MPa。原因很简单:120 °C 高温制程哪怕炉内存在 ±8 °C 的温差, 112 °C 和 128 °C 都能把常规胶水彻底烤熟;但到了 60 °C 至 80 °C 的微胶囊解封窗口,温度离解封阈值太近,几摄氏度的欠温就会导致门边工位的微胶囊根本没完全破裂。

设备侧,固化烘箱或隧道炉的工作区温度均一性必须达到 AMS2750 标准中的最高炉级 Class 1(即全场温差控制在 ±3 °C 以内),炉体需具备高风速强制水平/垂直对流循环、高精度 PID 可编程斜率升温以及多通道无纸记录能力,炉温均一性与时间常数的工程验收可参照 ASTM E145-19(2024) 与 AMS2750 规范执行。不能只看设备控制面板上那根单点热电偶显示的设定温度,面板显示 80.0 °C 时,角落里的治具可能只有 73 °C。

峻茂的低温固化胶客户普遍执行满载温度均一性测绘(TUS)。将经过校准的多路热电偶按三维网格布满烘箱工作区(3 立方英尺以下腔体不少于 5 点,以上不少于 9 点,更大腔体按体积追加; 9 点布局覆盖四角、中心、炉门冷区与风口热区),并且必须装满实际的铝合金治具与工件托盘带载测试。空炉测出来的均温区毫无意义,因为金属治具巨大的热容会严重吃掉热量,导致工件中心真实升温滞后于空气温度好几分钟。

在更高阶的精密产线上,测温对象从环境温度推进到零件温度与界面温度。将极细的带载热电偶直接用导热胶贴在待粘接基板的真实表面绘制炉温曲线(Profile),读数不再依赖设备面板;光纤光栅(FBG)传感器可以埋入粘接界面,实时解析每个坐标的温度与应变,把固化放热与凝胶点一并捕捉;介电分析(DEA)以多通道在线方式跟踪离子粘度,直接输出固化度与玻璃化转变的演化曲线。三者叠加之后,判定依据才从「炉温达标」换成「胶体状态达标」。

阶梯升温与逐批固化度确认属于常规动作,按图中给出的放行口径执行即可。分界在于产线是否具备带载测绘与多通道记录能力,这部分能力本身就是高端制造的标志。峻茂在这类项目上把 Profile 标定纳入导入阶段,用胶的固化窗口去对齐客户设备的实测曲线,避免等到量产阶段才发现设备能力与材料窗口对不上。

横向滑动查阅→
峻茂研发团队分析低温固化胶阶梯升温的物理依据:低温固化的“低”只是烘箱设定值,界面真实峰值等于设定值叠加反应放热温升,而 80 °C 设定距 100 °C 器件红线只剩约 20 °C 余量。图谱以 300 μm 级大面积密封界面为例,给出峻茂阶梯程序把放热温升压在约 8 °C、峰值 88 °C;并以放热温升与胶层厚度的关系曲线,量化单段 80 °C 直烘在约 150 μm 处越过 20 °C 放热安全线的边界,说明薄膜结构界面(35 μm BLT)放热可忽略、厚密封界面才逼近红线;最后以全板固化度均一性(中心 98.4%、边缘 95.1%、Δα 3.3%)与放行口径(α ≥ 95%、Δα ≤ 4%、残余反应焓 ≤ 3.5 J/g)收口

检测与放行口径

在量产质控(OQC/IPQC)环节,峻茂建议按力学、无损形貌、电学与热学四条线建立例行抽检闭环:力学侧按班次陪烘同批次基板,实测芯片剪切推力并登记断裂界面形貌;密封与结构完整性侧通过 C 模式扫描声学显微镜(C-SAM)或高分辨率 X 射线监控胶层内部空洞率,一般工业与消费电子组装要求空洞总面积占比 <10%,而晶圆级红外真空封装、车载激光雷达与医疗超声探头则需收紧至 <5% 且严禁出现贯通性气泡通道;电学侧定期抽检绝缘电阻与体积电阻率,重点监控湿热老化后的漏电爬升;热学侧定期抽检固化后样品的 DSC 残余反应焓。从前期打样、炉温 Profile 标定到量产放行,全程沿用同一套物理标尺,才能把批次间的暗病挡在放行线之外。

低温固化胶选型速查

下表把前文机理压缩为可直接对照的选型条件,供封装与工艺工程师在评审阶段核对:

横向滑动查阅→
应用场景典型失效模式首选指标峻茂对应方向
非制冷红外探测器真空封装热敏薄膜 TCR 漂移、真空腔释气衰减55 °C 定制档、CVCM <0.05%、低吸水率低温固化环氧(极限热敏档)
微机电传感器气密封装封装翘曲、零点漂移、气密失效80 °C 固化、收缩率 <0.6%、低应力低温固化环氧(低应力档)
热敏打印头与发热组件陶瓷铝界面翘曲、平面度超差60-80 °C 固化、低收缩、大面积均匀性低温固化环氧(结构粘接档)
CMOS 影像模组与光学结构滤光片与微透镜形变、腔体雾化低温固化、低释气、低固化位移低温固化环氧(低释气档)
柔性电路、折叠终端与 AI 眼镜基材收缩卷曲、弯折开裂100 °C 以下固化、低模量、耐弯折低温固化环氧(低模量档)
医疗传感与生命信息设备电极应力集中、长期佩戴漂移低离子、低释气、低模量缓冲低温固化环氧(洁净档)
通用 3C 结构装配与密封元器件热损伤、绝缘耐压不足60-80 °C 固化、≥18 MPa、1.8×10¹⁴ Ω·cm低温固化环氧树脂胶与配方平台

材料定窗口,产线定良率

在热敏元器件与精密光电模组的开发流程里,如果在 EVT/DVT 阶段为了迁就常规胶水而勉强踩着 100 °C 以上的温度红线走,等到试产爬坡暴露出参数漂移、光轴跑偏或基板翘曲时再想回头把温度降下来,牵动的就绝不仅仅是换一支胶水那么简单,而是从冷链冰柜配置、点胶阀体选型、烘箱均温改造到解封动力学与可靠性重测的连环工程变更(ECN)。峻茂新材料低温固化体系真正的工程价值,是在硬件架构定义的早期,就帮研发团队把宝贵的热预算余量留给核心芯片与光学元件。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

工艺与可靠性问答

市面不少标称“60 °C 固化、无需冷链运输”的单组份胶,峻茂为什么判断它靠不住?

答案在活化能上。一支能在常温下稳定存放数月的单组份体系,固化反应活化能必然很高,而高活化能拿不到 60 °C 深度固化所需的反应速率。这类胶在 60 °C 烘烤后通常只是表层结皮,内部交联程度很低,按 GB/T 7124 实测剪切强度往往不到 5 MPa,后端冲击与推力测试中容易粉化脱落。能在 60 °C 触发并完成深度交联的单组份体系,必须靠全程冷链把常温暗反应物理阻断。

低温固化胶既然怕热,为什么还能过 260 °C 的 SMT 回流焊?

这是未固化与已固化两个物理状态的差别。未固化时,胶液被热量触发正是设计意图;在 60 °C 至 80 °C 窗口完成固化之后,材料已经形成致密的刚性三维热固性网络,分子链由化学交联点锁定,没有可流动的链段。按 J-STD-020 做 260 °C 峰值回流,这种网络在秒级热冲击下既不熔融,也不会发生主链断裂,机械铆合力因此得以保持,吸湿气化导致的爆米花效应也不会出现。

主流产线为什么普遍选 60-80 °C 固化, 55 °C 又算什么定位?

60 °C 至 80 °C 是当前低温热固结构胶的行业主流工艺窗口,柔性基材与 OLED 显示用的热敏材料普遍要求固化温度低于 80 °C,这一温区同时兼顾了节拍、固化度与设备成本。55 °C 属于极限档,只留给无法容忍任何多余热量的界面,例如真空腔体内的氧化钒热敏薄膜与微桥结构。两档由两套独立的固化剂包覆结构与解封动力学支撑,不能按同一支胶降温使用;温度与时间可以按阿伦尼乌斯关系等效换算,但换算结果必须用 DSC 剩余反应焓验证,不能凭经验估算。

低温固化会牺牲剪切强度与绝缘性能吗?

只有在交联密度没建起来的情况下才会。这套体系对镀金焊盘、氧化铝陶瓷与裸硅片的芯片剪切强度达到 18 MPa 以上(以 GB/T 7124 拉伸剪切试样评价批次稳定性,以 MIL-STD-883 Method 2019 芯片推力复核),刻蚀铝界面实测 24 MPa,破坏性推力测试中更常见的是基材先裂、胶层完好。电学侧体积电阻率保持在 1.8×10¹⁴ Ω·cm 量级(按 ASTM D257 测试),固化线性收缩率控制在 0.6% 以内(按 ISO 2577 测试)。低收缩与低吸湿一起守住了宽温工况下的绝缘与密封余量,强度并不需要拿来交换温度。

固化温度只有 80 °C, Tg 能做到多少,过完回流焊会不会回落?

这套体系的玻璃化转变温度实测在 120 °C(DMA,取储能模量拐点),比固化温度本身高出 40 °C。低温固化体系常见的做法是让 Tg 贴着固化温度走, 60 °C 至 90 °C 的 Tg 在服役温度升上去之后模量衰减很快,这也是低温胶长期被质疑不耐用的技术根源。我们靠刚性骨架树脂与高交联密度把 Tg 拉开,同时把固化线性收缩率压在 0.6% 以内。260 °C 峰值回流属于秒级热冲击,网络不会发生主链断裂,回流后复测的 Tg 与剪切强度保持率仍在放行窗口内;评估长期耐温要看老化后的模量平台,湿热老化与温度循环之后再跑一次 DMA,比只读初始 Tg 更有判断价值。

120 °C 固化的设备和 80 °C 以下的低温体系,加热平台可以共用吗?

不能直接共用。传统 120 °C 制程允许 ±5 °C 甚至更大的炉温偏差,而 60 °C 至 80 °C 窗口对热通量敏感得多,设备侧需要把工作区均一性做到 AMS2750 Class 1 的 ±3 °C 量级,并具备可编程升温速率、强制对流与多点热电偶记录能力。标定时必须用测温探头紧贴基板真实表面绘制 Profile,不能只读设备面板设定值。低温窗口窄,几摄氏度的差异在 DSC 曲线上就会表现为固化度分层,最终在推力测试里变成数据离散。

冷链与回温为什么必须照规矩执行,偏差真有这么大?

低温体系的反应活性远高于常规单组份环氧,物流脱离温控会直接推高粘度,直到超出点胶设备的可加工范围。回温环节更隐蔽:胶管表面温度过低时会瞬间冷凝车间空气中的水分,游离水分子进入胶液,在固化受热阶段急剧气化,在胶层内部留下微观孔洞,剪切强度与绝缘耐压同时下滑。规范做法是让未开封包装在室温自然静置 2 小时以上,严禁用烘箱、热水或热风加速回温,回温后在 25 °C 以下环境建议 24 小时内用完。
