真空镀膜用胶怎么选?PVD/CVD 耐 400 °C 高温、低释气与干法工艺无残胶遮蔽可去胶

峻茂 300-400 °C 真空无挥发粘接、抗等离子轰击与临时粘接 UV 可剥掩膜保护胶体系,覆盖光学镀膜、3C 磁控溅射与面板级封装

摘要

PVD/CVD 真空镀膜用胶的良率底线,常常由随工件和治具一起进腔的辅助胶材决定,而不是由分子泵抽速、靶材纯度或辉光放电参数决定。工艺团队排查良率波动时容易忽略这一层,直到污染在腔体内连锁放大才回头追溯。无论是高真空腔体内的视窗密封与治具粘接,还是局部选择性镀膜使用的 UV 可剥遮蔽胶,材料一旦在负压与高温下失守,都会把局部失效放大成整腔问题。工程选型可以直接锚定四条硬指标:按 ASTM E595 测定的可凝挥发物(CVCM)低于 0.1%,掐断靶材中毒与镜面发雾的源头;长期耐温达到 300-400 °C 且 5% 热失重温度(Td5)不低于 465 °C,扛住镀前高温烘烤脱气、离子束轰击与蒸发源热辐射的叠加;在酸碱洗净与后续刻蚀中保持交联网络致密,不溶胀、不渗漏;遮蔽掩膜在镀后具备高内聚力,整片撕除实现 0% 残胶。

物理气相沉积(PVD,含磁控溅射、电子束蒸发、离子镀)与化学气相沉积家族(CVD,含等离子体增强 PECVD 与原子层沉积 ALD)支撑着半导体晶圆金属化、精密光学镜头镀膜、功率器件种子层沉积以及高端结构件表面改性。随着先进封装向矩形玻璃基板与面板级封装演进,车载激光雷达视窗与消费电子钛合金、铝合金部件对功能膜层的要求同步收紧,产线对真空低释气胶、耐高温可剥蓝胶及光学镀膜上盘胶的考核维度愈发严苛。

本文结合高真空热力学、等离子体界面化学与高分子流变学,还原 PVD/CVD 制程中粘接与遮蔽辅料的真实失效链路,将其转化为产线工程师可直接核对的导入标准。峻茂新材料(SCITEO)依托自研低挥发提纯工艺与高密度交联网络设计,用实测数据为晶圆制造、精密光学与高端表面工程提供全链路材料支撑。

核心参数对比

下表对比了峻茂 PVD/CVD 用胶与行业常规辅助胶的关键性能:

横向滑动查阅→
参数峻茂方案行业常规验收口径
长期耐温上限300-400 °C150-200 °CTGA/长期热老化
5% 热失重温度(Td5)465 °C310 °CTGA
400 °C 连续耐高温72 h 以上稳定碳化高温烘烤
CVCM 可凝挥发物<0.1%>1%ASTM E595
TML 总质量损失≤0.3%>2%ASTM E595
超声波清洗吸水率<0.03%>0.5%GB/T 1034
PVD 镀层剪切强度20-30 MPa2-5 MPaGB/T 7124
导热系数范围4-60 W/m·K1-3 W/m·KASTM D5470
可剥掩膜断裂伸长率>300%<50%ASTM D412
UV 固化时间3-5 秒30 秒以上厂内验证方法
耐强极性溶剂浸泡30 天无异常溶胀或析出ASTM D896
UV 掩膜剥离残胶率0%(一整块剥离)残胶明显目视/显微镜

表内 CVCM 与 TML 的基准试验条件为 125 °C、24 h、真空度不高于 5×10⁻⁵ Torr;航天与高真空行业长期以 TML 1.0%、CVCM 0.1% 作为材料筛选线。镀膜腔内的实际热负荷远高于该基准,峻茂在此基础上追加 300 °C 工况的加严复测,并按 ASTM E1559 的温度相关释气动力学核算高温段的脱附速率。

镀前:脱气、预清洗与基材预热

PVD 的热负荷早在沉积之前就已开始:晶圆脱气常到 300 °C 级,重型结构件与精密治具到 400 °C 级,预清洗的离子轰击再叠加一层表面温升,沉积阶段基材台又常维持在 100-500 °C。每一段都在真空下,胶层的耐温与低释气必须按这条累加曲线选型,而不是按单一沉积温度。

很多工程师第一次听到 PVD 要用 300-400 °C 的胶,反应都是同一句:溅射不是冷工艺吗?这个疑问有道理,但只看到了沉积那一步。PVD 的热账分三段,胶层要连续扛过这三段,而且每一段都在真空下。

工件进入传递腔与脱气腔(Degas)后,为了彻底赶走基材微孔、螺纹盲孔及治具表面的吸附水汽与机加工残留挥发分,烘烤温度普遍拉到 300 °C 级别;以 Oerlikon Balzers 为代表的主流高真空镀膜设备,其镀前脱气工位针对重型结构件与精密治具的烘烤上限直接设定在 400 °C。脱气完成后进入辉光放电或氩离子束(Ar⁺)预清洗阶段,数百电子伏特(eV)的离子持续轰击基材以剥离自然氧化层,动能转化为表层瞬态高温。到了正式沉积环节,为了提升薄膜结晶度与致密性,基材台往往维持 100-500 °C 的主动加热,同时还要承接电子枪蒸发源的热辐射与靶面等离子体辉光热流。普通耐 200 °C 的胶水进腔走完这套流程,还没等到出炉就已经历了软化、主链断裂和焦化。

更隐蔽的杀手是负压对挥发行为的指数级放大。在常压烘箱里表现稳定的胶粘剂,一旦进入 10⁻⁵ Torr 乃至更高真空度的腔室,原本受制于大气压而潜伏在交联网络中的残留溶剂、未反应单体、低分子量齐聚物以及环状硅氧烷,其蒸气压平衡被彻底打破,体系迅速倒向气相一侧,开始源源不断地向腔体逃逸。腔体抽速越快、本底越干净,这种压差驱动的抽提效应反而越剧烈。调出机台的残余气体分析(RGA)图谱就能看清全貌:当水峰(m/z 18)与一氧化碳、二氧化碳及特征碳氢碎片峰(m/z 28、44、57 等)伴随基材升温同步蹿升时,基本可以断定是腔内的有机辅料正在释气。

至于化学气相沉积(CVD),选型时更要把工序位置厘清。碳化硅(SiC)高温外延动辄 1500 °C 以上,氮化镓(GaN)的 MOCVD 也在 1000 °C 量级,任何有机高分子材料都不可能直接进那种反应室。高分子胶材在 CVD 链路中真正服役的工位,是外延前后的等离子体增强化学气相沉积(PECVD)介质钝化、干法与湿法刻蚀的局部掩膜,以及晶圆减薄翻转中的临时键合保护。这些工位的核心温度窗口恰好处在 300-400 °C,同时伴随高密度等离子体冲刷与酸碱洗净,这才是耐高温真空胶真正要接住的考题。

横向滑动查阅→
峻茂研发团队对 PVD 真空镀膜释气挥发的分析图谱:上部为 ASTM E595 出气测试舱横向剖切, 125 °C 铜加热台加热 100–300 mg 试样,可凝挥发物经 6.3 mm 出气孔在 12.7 mm 视线距离内冷凝到 25 °C 铬收集板;左下为冷凝膜厚对数标尺,标出 250 mg 试样的 2.5 nm、1 m² 腔壁的 10 nm 与 10 g 治具胶的 100 nm;右下为 CVCM 预算链与 RGA 源指纹,标出 H₂O 18、CO 28、CO₂ 44、烃类 41–85、硅氧烷 73/147/207/281 与邻苯二甲酸酯 149

PVD/CVD 真空制程的缺陷谱系

真空镀膜线上四类高频缺陷——抽气迟滞与靶材中毒、镀层附着失效、清洗溶胀与刻蚀侧漏、掩膜飞边与去胶残胶——常被分别记在设备、工艺与清洗账上。设备工程师查遍真空计、质量流量计和靶电源都找不到硬件故障,最后顺着污染链往回摸,问题往往出在随工件和治具进腔的那层胶水上;这个变量通常不在设备点检表里。

抽真空迟滞与靶材异常中毒

正常排产时,腔体抽到 10⁻⁵ Torr 级别的时间曲线应当高度重合。如果某批次进腔后分子泵满转,真空度却死死卡在 10⁻⁴ Torr 附近迟迟落不下去,或者起辉后靶电压异常漂移、沉积速率断崖式下跌,镀出来的膜层发乌、方阻与透过率双双超差,这就是典型的真空释气(Outgassing)叠加靶材中毒。胶层在负压热辐射下释放的有机小分子弥漫在腔室内,一部分直接消耗抽气裕度,另一部分被等离子体裂解后沉积在靶材表面与冷态光学视窗上,形成绝缘的碳氢化合物毒化层。在反应溅射工艺中,这层有机污染还会扰乱靶面的氧化或氮化平衡,把原本调通的工艺窗口直接推入迟滞回线的失控区。

镀层百格测试掉膜与冷热交变龟裂

磁控溅射或电子束蒸发成膜后,有的批次在出炉冷却后边缘自动起皮,有的在划格(百格)或胶带剥离测试中整片脱落。不少工艺员第一反应是去加长离子清洗的时间,或者怀疑超声清洗槽的除油剂浓度不够,但真正的原因往往发生在进腔之后、成膜之前。在镀前预热阶段,治具粘接胶或边缘遮蔽胶提前析出的微量挥发物,会沿着基材表面迁移铺展,形成几个分子层厚度的弱界面层。这层肉眼和常规光检都看不见的有机底膜,直接隔绝了高能金属原子与基材表面晶格的化学键合;等到出炉降温,薄膜与基材的热膨胀系数(CTE)差异转化为界面剪切应力,没有共价键锚固的膜层自然顺着弱界面撕裂。

前道清洗溶胀与后道刻蚀侧漏

真空镀膜很少单打独斗,前道紧挨着多槽超声波除油、脱脂与去离子水漂洗,半导体与光学产线后道还常跟着湿法刻蚀或超声波退镀。如果临时固定胶或局部遮蔽胶的吸水率偏高、交联密度不足,在前道清洗槽里就会吸收水分或极性溶剂发生微观溶胀。更麻烦的是,溶胀撑开的界面微缝会像海绵一样把微量清洗药水藏在胶层边缘;工件进腔抽真空时,这些藏匿的液体瞬间气化暴沸,不仅破坏真空度,还会把胶层边缘顶起,导致后续镀膜边界发虚或药水顺缝隙内渗腐蚀基材。

掩膜飞边、漏镀与去胶残胶

做选择性局部 PVD 镀膜或金属剥离(Lift-off)时,非镀膜区需要严密保护。传统做法是用聚酰亚胺(PI)耐高温胶带手工贴附,或者做一套精密金属机械掩膜夹具。但 PVD 沉积粒子流具有强直线性,金属治具存在厚度台阶,密集排布时极易产生阴影效应(Shadow Effect),导致台阶根部膜厚偏薄甚至出现阴阳面。而高温胶带面对三维曲面、窄边倒角和微细凹槽时根本贴不实,在真空负压与热应力拉扯下边缘微微翘起,金属蒸气顺着微缝钻入就会造成漏镀与毛刺飞边。如果换用劣质可剥蓝胶,经过腔内紫外辐射与高能粒子轰击后高分子链段发生过度交联脆化,出炉撕胶时寸寸断裂,留在镜面或微结构里的点状残胶用强溶剂都极难彻底清掉。

辅助材料在真空与化学环境中的失效机理

把镜头拉近到分子尺度就会发现,普通工业胶粘剂之所以在真空镀膜线上频频翻车,是因为它们从合成之初就没有针对“负压热抽提”与“高能粒子轰击”做过结构设防。失效最终收敛到四条路径:低分子量挥发物冷凝、主链热解与 Tg 失守、化学溶胀破坏密封、等离子体轰击导致可剥掩膜内聚崩溃;这四条路径彼此耦合,而不是四个独立故障。

常规环氧、丙烯酸酯或有机硅体系在合成与配制过程中,不可避免地残留着低沸点稀释剂、未反应单体以及低分子量环体(如有机硅中的 D4–D10 环状硅氧烷)。在常压环境下,这些小分子的扩散速率很慢;一旦进入 10⁻⁵ Torr 的高真空环境并叠加 300 °C 烘烤,气相分压趋近于零,平衡迅速倒向气相一侧,小分子顺着高分子链段热运动打开的自由体积通道向外逃逸,并在低温收集面(如水冷靶座、腔壁、光学镜片)上冷凝沉积。

耐温维度则在主链键能与玻璃化转变温度(Tg)两条线上同时失守。没有经过杂化改性的树脂,在 250 °C 以上主链脂肪族碳碳键就开始发生热氧化或热裂解,动态储能模量断崖式跌落。此时如果粘接的是石英视窗与不锈钢法兰,或者玻璃镜片与铝合金镀膜伞架,两侧基材的热膨胀失配应力全数压在已经软化乃至粉化的胶层上,轻则发生微米级蠕变位移毁掉光轴对准,重则直接在腔体内脱开掉件。

化学溶胀则先破坏界面密封:超声波碱液、氢氟酸(HF)与强极性溶剂沿交联网络的自由体积渗入,把分子链撑开。密封一失效,前道清洗液就残留在界面里,后道刻蚀液顺势钻蚀;溶胀释放的小分子还会在腔内冷凝,把污染从工件端带到设备端,构成双重失效。

而在可剥离遮蔽掩膜的应用里,核心矛盾集中在等离子体轰击引发的表面改性失控。腔体内的辉光放电伴随着强烈的真空紫外(VUV)辐射、电子轰击与离子溅射,普通 UV 可剥胶表层的碳氢链段被打断后产生大量自由基,一部分自由基与基材表面的活性基团发生非预期的化学接枝,把“假性粘接”变成了“死粘”;另一部分在胶膜内部引发过度交联,让原本柔韧的弹性体退化成焦脆的硬壳。出炉剥离时,胶膜的内聚强度低于界面剥离力,破坏模式从整片脱开变成内聚撕裂,从而在工件表面留下顽固的死胶。

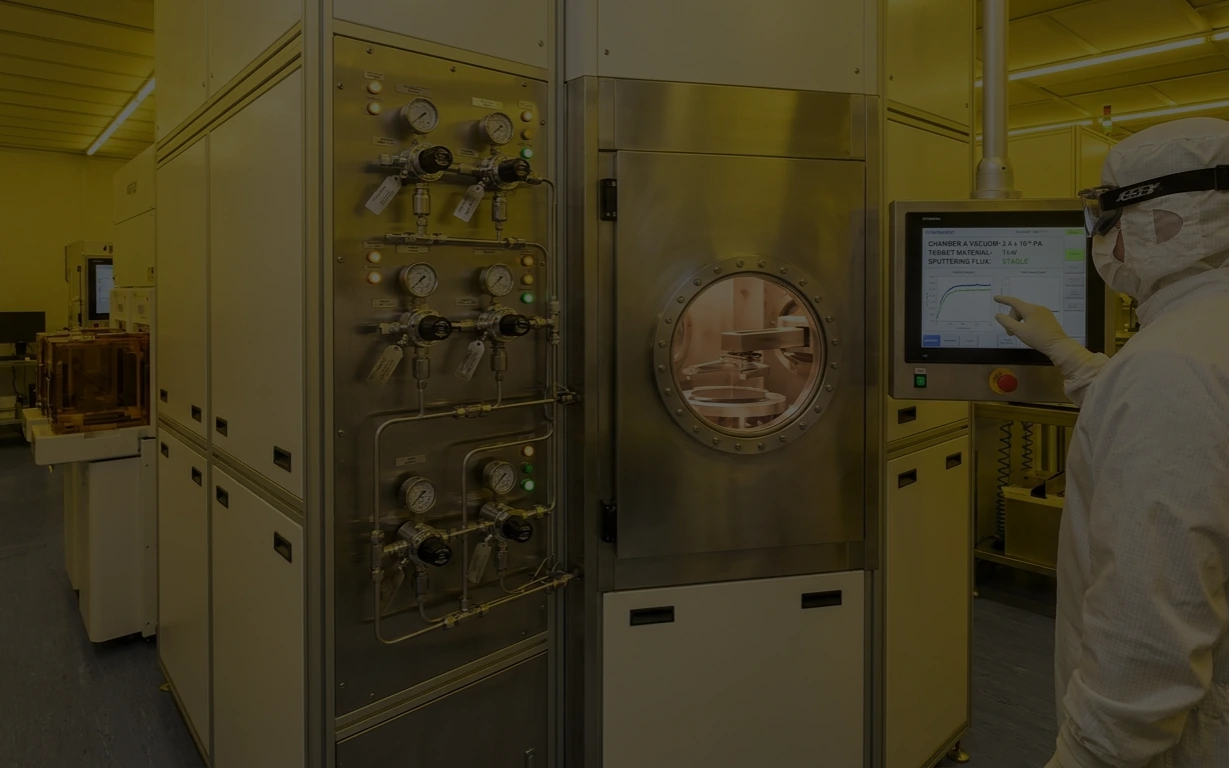

峻茂耐高温胶在半导体 PVD 真空镀膜腔内的装夹与遮蔽应用

峻茂应对体系:PVD/CVD 全链路用胶

峻茂新材料(SCITEO)围绕高分子相变与高密度交联两条主线组织配方平台,按工况匹配体系,并以第一方实验室的低释气、耐化学与流变学数据作为选型依据。下面按应用界面展开,每一段都围绕材料要解决的那个物理问题。

车载 LiDAR 与光学传感视窗:高真空粘接与超声波清洗耐受

车载激光雷达(LiDAR)收发视窗、高真空红外探测窗口以及镀膜机台自身的石英观察窗,通常需要将蓝宝石、石英或特种光学玻璃严密粘接在钛合金、铝合金或不锈钢金属框上。这类组件在进入镀膜腔镀制增透膜或滤光膜之前,必须先闯过多槽高频超声波清洗线,进腔后又要承受长时间高温烘烤与抽气。

峻茂高真空视窗粘接胶采用经多级分子蒸馏去除低分子量馏分的电子级纯化树脂体系,固化后形成致密的三维交联网络:超声波清洗工况下的吸水率按 GB/T 1034 测定,压低至 0.03% 以下;按 ASTM E595 测定的 CVCM 可凝挥发物稳定控制在 0.1% 以下,并在 300 °C 真空加严测试中保持极低的动态脱附率。针对光学玻璃与金属边框悬殊的热膨胀差,配方通过微相分离技术兼顾高剪切强度与适度的应力缓冲能力,组件在 300 °C 连续烘烤后依然保持气密无裂纹,规避了清洗后界面泛白起雾与腔内挥发污染。

SiC/GaN 功率器件:PECVD 钝化、刻蚀掩膜与 400 °C 热冲击

第三代半导体碳化硅(SiC)与氮化镓(GaN)晶圆在完成高温外延后,进入 PECVD 氮化硅/氧化硅介质层沉积、深反应离子刻蚀(DRIE)以及背面金属化制程。晶圆边缘保护与局部临时掩膜材料需要直接承受 300-400 °C 的等离子体反应腔温度,并在出腔后无缝衔接高腐蚀性的化学清洗。

峻茂特种耐高温体系在 400 °C 连续耐受 72 小时以上(高温烘烤实测),热重分析(TGA)测得 5% 热失重温度(Td5)为 465 °C,短时窗口可上探至 500 °C 以上,在 PECVD 等离子体环境中保持物理形态与界面完整。耐化学维度上,该体系在工业级丙酮与异丙醇(IPA)中连续浸泡 30 天无溶胀、无析出(ASTM D896),抵御 RCA 碱洗与 HF 刻蚀;交联网络不溶胀,进腔前的脱附风险同步下降,刻蚀液沿边缘的侧向钻蚀(Undercut)从机理上被抑制。对做 SiC 器件的工程师来说,这一段的实际价值不在于耐温数字更高,而在于换线时不用为掩膜重做一套工艺验证。

大功率 IGBT 与功率器件基板 PVD 金属化:惰性金属界面锚固与导热通道

PVD 沉积出的纯金属层致密度高、化学惰性强,几乎没有可供化学键合的极性基团。常规导热胶在这种界面上靠物理吸附附着,振动或温度循环下容易整片脱离。直接键合铜(DBC)与活性金属钎焊(AMB)陶瓷覆铜板、铜基板与镀镍铝基板都会遇到同一类问题,差别只在氧化层的厚度与致密度。

工程上的切入点是界面化学:特种硅烷偶联与极性基团接枝在惰性金属面上建立分子级锚固,剪切强度达到 20-30 MPa(GB/T 7124),经 30 天碳氢溶剂浸泡与 5% 中性盐雾试验后强度不衰减。导热能力覆盖 4-60 W/m·K 连续区间(ASTM D5470),从 4 W/m·K 结构粘接到 60 W/m·K 极限散热按热流密度取档,加温固化后接管功率模块金属化之后的传热通道。选型时先确认金属化层的最终表面状态,再谈导热系数,界面没锚住,导热数字没有意义。

3C 钛合金、铝合金结构件与可伐合金管壳:选择性 PVD 遮蔽与洁净剥离

智能手机钛合金与铝合金中框、折叠屏金属注射成型(MIM)铰链、智能穿戴表壳以及光学模组装饰件,普遍采用磁控溅射与多弧离子镀在同一个零件上分区制作装饰色膜、超硬类金刚石(DLC)耐磨层与抗指纹(AF)层。与此同时,光通信与航空电子广泛使用的可伐合金(Kovar,铁镍钴定膨胀合金)气密封装管壳,在进行玻璃-金属封接(GTMS)与局部镀金/镀镍时,同样需要对非镀区做精密遮蔽。这类产线跨材质极广,铝合金与回火件要求全程工艺温度压在 150 °C 以内,而可伐合金与不锈钢件在酸洗活化和镀前退火脱气时温度又直奔 300 °C 以上。

过去车间里靠人工贴高温美纹纸或 PI 胶带,不仅人工贴附良率随班次起伏,遇到 0.2 mm 级的窄边 R 角、盲孔台阶与三维曲面时更是频频出现真空下起翘、等离子体钻缝漏镀和锯齿状飞边;镀完后再靠人工抠胶带、泡溶剂擦残胶,极易划伤镜面高光区,残留的微量胶印在终端客户的盐雾测试中,或按 EN 1811 做人工汗液测试时,还会诱发电化学点蚀。

节拍与洁净剥离在配方上天然对立。固化越快、交联越密,内聚力与断裂伸长率越难兼顾;脆化的胶膜在剥离时断裂、崩边,微观残胶随之留下。峻茂的解法是把 UV 固化与可剥结构分开设计:特种聚氨酯丙烯酸酯(PUA, Polyurethane Acrylate)临时可剥胶经高精度点胶阀覆盖弧面、R 角与异形边界, UV 照射 3-5 秒成膜,在溅射等离子体下不脆化、不污染靶材,边界锐利无飞边,适配高端产线的高 UPH(每小时产出)节拍;极性基团与特种偶联设计让同一配方平台在铝合金、不锈钢、钛合金、镁铝合金与可伐合金上建立稳定锚固,断裂伸长率 300% 以上,保证工艺结束后整片拉伸剥离,残胶率 0%,免除二次化学清洗。

玻璃基板与面板级封装:PVD 种子层、TGV 金属化与玻璃载具临时键合

面板级封装把载具从圆形晶圆换成矩形玻璃,种子层沉积随之成为这条新架构上的第一道工艺关卡。玻璃在真空沉积语境下的优点可以量化:CTE 可按牌号在 3-8 ppm/°C 区间选取,向硅的热膨胀行为(约 2.6-3.2 ppm/°C)对齐;纳米级表面粗糙度(Ra 亚纳米至 1.5 nm 量级)有利于精细布线; 10 GHz 下的介质损耗因子(Df)仅 0.002 至 0.003。短板同样清晰:玻璃化学惰性强、脆性高,缺乏可供铜成核的天然氧化层,种子层附着几乎全部押在腔体洁净度与表面活化上, PVD 与电镀因此成为玻璃基板产线上投资最密集、良率压力最大的两段。眼下这条线仍处在客户认证窗口,设备、药水与工艺在同步攻关,材料侧能做的,是先把进腔前的污染变量收窄。

玻璃没有天然氧化层,铜难以直接成核,必须先做表面处理,再沉积粘附层、阻挡层与种子层;主流方案是先溅射 Ti 粘附层、再沉积 Cu 种子层,厚度按孔径与深宽比取百纳米量级。高深宽比通孔里, PVD 的视线效应被几何放大:孔口沉积快、孔底沉积慢,种子层在孔底变薄甚至断开,后续底向上电镀就失去导电起点。这张账不能只记在电镀槽上,腔体洁净度与基材释气量同样在改写种子层的有效覆盖。

在这条链路上,低释气是第一道准入线:PVD 种子层沉积对腔体洁净度极度敏感,任何逸出物冷凝在玻璃表面都会形成碳氢阻挡层,恶化种子层附着与电镀均匀性。

载具键合紧随其后。玻璃载具要在减薄、背面对准与重布线层(RDL, Redistribution Layer)制程中充当刚性支撑,临时键合层把超薄玻璃固定在硅片或玻璃载板上,抵御搬运与高速扫描的振动,并在大面积面板上维持厚度均匀;激光钻孔的瞬时高温令应力积聚在玻璃与胶层之间,胶层须同时具备耐温性与应力缓冲能力。峻茂的临时可剥遮蔽与临时键合体系以低释气为前提,从极性基团与流变学两个维度做适配,在玻璃通孔(TGV, Through-Glass Via)电镀与 RDL 图形化环节提供边界锐利的遮蔽,在玻璃载具键合环节兼顾耐化学性与低应力剥离。面向共封装光学(CPO, Co-Packaged Optics)与玻璃光波导一类新架构,光路对准容差已进入亚微米量级,固化收缩与剥离残留同样被纳入界面材料的考核项。

精密光学镜片与晶圆级光学镀膜:高温装夹固定与镀后去胶的洁净度控制

精密光学是真空镀膜另一条长期放量的主线。增透膜(AR)、红外截止膜(IR-CUT)、硬质耐磨膜与电磁屏蔽膜被逐层堆叠在玻璃非球面镜片、蓝宝石与石英视窗之上,服务于车载摄像头、机器视觉、激光雷达视窗与晶圆级光学(WLO, Wafer-Level Optics)等场景。现代镜头内部常有 10 至 20 枚镜片、20 至 40 个空气与玻璃界面,每个界面的残余反射与散射都会累积为杂散光与鬼影(Ghost Image),膜系对界面洁净度与装夹一致性的要求随光路精度同步抬升。

镜片必须刚性固定在镀膜治具上,保证凸面朝向蒸发源、治具不遮挡镀膜区。镀膜前需依次完成多级超声波清洗、脱水干燥与腔体预热:低折射率玻璃预热约 120-150 °C,高折射率玻璃需 250-300 °C 以降低膜层吸收,高精密镜片的干燥工序常落在 170-200 °C。装夹胶在此温区若发生软化、蠕变与流挂,镜片微位移会直接表现为偏心(Decentration)与面型精度(PV/RMS)超差;温度再高则碳化,在治具上留下焦化残渣,成为下一批次的颗粒污染源。

镀后去胶的容忍度更低。微量有机残留形成散射中心与鬼影,拉低透过率,在强光或高功率激光下还可能碳化成为永久损伤点;残胶又会在后续超声波清洗中脱落并转移为颗粒污染。膜层力学验收以胶带剥离与酒精擦拭为准,任何界面污染都会让这两项提前失守,而强溶剂浸泡与长时间超声既拉长节拍,也可能侵蚀膜层边缘与镜片倒角。镜片厂最怕的往往不是镀不上,而是镀完擦不掉。

装夹与遮蔽辅料的真空释气还会在镜片表面形成雾状缺陷(Haze),污染靶材与治具,压低膜层致密度与附着力。为提升界面结合力,前组镜片通常追加离子束轰击(能量约 300-500 eV),高温叠加离子轰击意味着辅料要同时承受热负荷与等离子体作用。精密光学产线对这类污染的量化门槛,通常以 ASTM E595 的总质量损失(TML)与可凝挥发物(CVCM)为口径,膜层耐久性则按 ISO 9211 系列核对。

峻茂耐高温临时固定与遮蔽体系以 300-400 °C 长期耐温与 465 °C 的 Td5 为底线,覆盖玻璃基材预热与离子辅助沉积(IAD, Ion-Assisted Deposition)的完整温区,在腔体内不流挂、不位移;模量与固化收缩的协同设计缓冲玻璃与治具的热膨胀差,把装夹应力导致的面型漂移与边缘崩缺收敛到工艺窗口内。CVCM 按 ASTM E595 控制在 0.1% 以下,从源头抑制雾状缺陷与靶材污染;镀后依靠高内聚力(断裂伸长率 300% 以上)整片剥离,不留胶印,免除强溶剂与长时间超声对已镀膜面的二次损伤。

当晶圆级光学与超表面(Metalens)把镜片阵列做进整片晶圆,临时键合、整片剥离与薄膜沉积三者之间的洁净度耦合会进一步成为良率变量,峻茂的低释气与零残胶体系面向这一代架构预留了配方冗余。

治具与腔体维护:把洗腔周期拉长的那一层

治具是镀膜线上最容易被低估的污染源。铝治具、不锈钢挂具与光学夹具在反复装夹中会积累胶残留,碳化后变成颗粒与释气源,清洗周期一缩再缩,停机成本跟着上来。很多产线把这件事当成清洗工艺问题,其实材料的剥离方式才是上游变量:能整片撕下的胶,治具表面只留下可擦拭的薄层;内聚破坏的胶,会把残渣压进喷砂面的微坑里,越洗越深。

把治具遮蔽和临时固定切换为峻茂零残胶可剥离体系,本质上是从源头切断治具表面的积碳链条。每次出炉后胶膜连同表面沉积的废膜层一起整张撕掉,治具本体几乎不接触污染,喷砂打磨与化学洗腔的停机间隔可以直接拉长数倍。对于高良率产线,工程团队还可以将新批次胶材固化后的 300 °C 真空失重率与机台 RGA 本底基线绑定,把辅料释气量纳入 IQC 来料常规管控,把绝大部分潜在的真空污染事故直接拦在进腔之前。

PVD/CVD 用胶选型速查

下表把真空释气与洁净度约束下的失效机理压缩为可逐项核对的工程口径,供工艺工程师在评审阶段直接使用。每一行对应一个工艺界面:左列是工位,中间是失效模式与验收线,右列是匹配的材料体系;先按工位定位,再按验收线取数据。

横向滑动查阅→
工艺环节失效模式工艺窗口与验收线峻茂对应方案
光学视窗与镜片真空粘接超声波清洗脱落、高真空软化CVCM <0.1%、吸水率 <0.03%、CTE 匹配低释气耐高温粘接胶(300-400 °C)
SiC/GaN 器件 PECVD 与刻蚀掩膜400 °C 碳化、强酸溶胀侧漏Td5 465 °C、30 天溶剂浸泡无异常耐化学侵蚀耐高温胶
功率器件基板 PVD 金属化惰性金属界面脱落、导热不足20-30 MPa 剪切、4-60 W/m·K高导热结构粘接胶
高端 3C 组件与结构件选择性 PVD遮挡夹印、边缘漏镀、等离子脆化残胶异质基材锚固、断裂伸长率 >300%、0% 残胶PUA 型 UV 可剥掩膜胶
玻璃基板 TGV 与 RDL种子层附着差、电镀渗漏、面板翘曲低释气、大面积厚度均匀性、低应力剥离玻璃载具临时键合与遮蔽体系
玻璃镜片与精密光学镀膜高温装夹位移、镀后残胶与膜层雾化300-400 °C 耐温、CVCM <0.1%、0% 残胶剥离高温临时固定与可剥遮蔽体系
治具与腔体维护胶残留碳化、颗粒与释气源整片剥离、低残胶、可称重筛查零残胶可剥体系

干法设备决定上沿,随行材料决定下沿

采购昂贵的磁控溅射机台、电子束蒸发台与高纯度靶材,决定了一条镀膜产线能触及的理论工艺上限;而每一炉跟着工件进入真空腔的那几克粘接胶与遮蔽胶,往往决定了车间日常量产的良率底线。无论是晶圆金属化、玻璃基板 TGV、精密光学镀膜还是高端 3C 外观件表面工程,看起来各有各的工艺规程,落到高分子界面材料上其实都在考核同一套底层逻辑:高真空下能不能管住小分子挥发,高温与等离子体轰击下能不能稳住交联骨架,以及走完所有工序后能不能干干净净地退场。

峻茂新材料(SCITEO)围绕超高真空低挥发、400 °C 级耐热冗余、惰性镀层化学锚固与零残胶可逆剥离的临时粘接构建了完整的技术底座,所有出厂体系均经过严苛的热重分析、高真空释气测定与模拟腔体实测验证。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

工艺与可靠性问答

真空镀膜用的胶,和普通耐高温环氧到底差在哪里?

差在真空下的行为,而不是常温下的强度。普通耐高温环氧在空气里能扛 250 °C,进到 10⁻⁵ Torr 的腔体里却会持续脱气,未反应单体和低聚物一边拖慢抽速,一边在靶材与镜片上冷凝成碳氢膜。真空镀膜胶要同时管住四件事:CVCM 与 TML 足够低、长期耐温有冗余、对等离子体和刻蚀液保持惰性、剥离后不留胶。只看耐温数字,很容易把一款空气里很好用的胶带进腔,然后花几周时间去洗腔。

局部 PVD 一直用聚酰亚胺(PI)高温胶带遮蔽,改成液体 UV 可剥胶会不会污染真空腔?剥离时会不会留残胶?

按真空工况设计的体系不会污染腔体,也不会留残胶。PI 胶带的问题不在耐温,而在贴合:窄 R 角与拼接缝贴不实,背胶在真空下仍会缓慢挥发,边缘微缝让金属蒸气渗进去,漏镀与飞边一起出现。常规 UV 胶如果没有按真空工况做纯化,同样会有释气与脆化残留。峻茂特种 UV 可剥掩膜胶用高纯度齐聚物与极低挥发配方, 3-5 秒固化并贴合 3D 曲面,在 PVD 腔内保持化学惰性,镀膜后靠高内聚力整块拉伸剥离,不留胶印。

为什么前道粘接的胶要耐 300-400 °C?PVD 溅射不是冷工艺吗?

这是最常见的误解。磁控溅射靠动量传递把靶材原子打出来,不靠高温触发反应,腔体温度确实比 CVD 低得多。真正把耐温要求推高的是镀前的三段热账:脱气腔常做到 300 °C 级,结构件与治具为了赶净吸附水和油污会到 400 °C 级;预清洗的离子轰击再叠一层表面温升;沉积时基材还常被主动预热到 100-500 °C。胶的短时极限如果只有 200 °C,进腔后会先玻璃化、再碳化,组件在镀膜中途散架。峻茂体系 Td5 为 465 °C,给这三段叠加留出冗余。

玻璃基板与面板级封装导入 PVD 种子层后,为什么仍会出现铜层附着差与玻璃通孔(TGV)电镀空洞?

玻璃化学惰性强、没有天然氧化层,铜难以直接成核,这是材料层面的根因。种子层附着差通常来自三点:前处理一致性与表面改性不足、沉积前玻璃表面已被有机逸出物覆盖、PVD 腔体洁净度不足。TGV 电镀空洞则多与孔口提前封口和电流分布不均有关,高深宽比通孔需要底向上电镀。峻茂在玻璃载具与 TGV 金属化场景中,把低释气临时键合与边界锐利的可剥遮蔽放在设计重心,先切断种子层沉积前的表面污染,再谈电镀窗口。

光学镜片镀膜后去胶不彻底,为什么会直接影响成像质量?

残留物在光学链路里就是散射中心。微量有机残留会让空气与玻璃界面的残余反射和散射重新抬头,宏观表现是鬼影与透过率下降;在强光或高功率激光下,残留物还可能碳化,成为永久损伤点。另一条路径是残胶在后续超声波清洗中脱落,转成颗粒污染并划伤已成膜的光学面。膜层机械性能通常以胶带剥离与酒精擦拭验收,界面污染会让这两项提前失守。峻茂以高内聚可剥体系做到整片剥离,免除强溶剂与长时间超声带来的二次损伤。

CVCM 与 TML 应该卡在什么阈值?为什么单点数据不足以完成选型?

行业普遍以 ASTM E595 作为量化门槛,基准条件是 125 °C、24 h、真空度不高于 5×10⁻⁵ Torr; TML 通常要求低于 1.0%, CVCM 要求低于 0.1%,后者与光学镀膜和真空腔体的污染风险关系更直接。CVCM、TML 与导热系数一样,对测试温度、升温速率和固化程度高度敏感,单点数据撑不起选型。峻茂的做法是把低释气指标与固化后的实际工况成组评估,在选型阶段就量化脱气风险,而不是等腔体被污染之后再回头追溯。

PVD 腔体里的胶雾和胶带印,为什么洗腔总是洗不干净?

因为污染已经不只是物理附着。胶体挥发物在等离子体和热辐射下会交联、碳化,形成一层与腔壁结合紧密的碳氢膜,常规擦拭和异丙醇只能去掉表层。清洗周期被拉长,停机成本随之上升,下一批工件还要承担颗粒风险。更有效的顺序是先把污染源换掉:治具与遮蔽位置改用低释气、可整片剥离的材料,进腔前做称重与 RGA 基线比对,把脱气量当成来料指标管理。峻茂在腔体与治具维护场景下,优先推荐零残胶可剥体系,而不是事后加长洗腔时间。
