模组封装胶选型:AI 算力、人形机器人关节与射频通信模块的界面材料逻辑

从 60 W/m·K 极限导热到 −255 °C 至 500 °C 全温域:峻茂模组级界面材料的失效物理与工艺窗口

摘要 (Abstract)

具身智能、算力基础设施与空间计算硬件同时进入量产爬坡,电子硬件的组装方式也在变。过去元器件离散分布在印制板上,如今裸片、功率器件、光学元件和无源网络被压缩进同一个腔体。人形机器人关节模组、射频前端模块、光通信模块、算力电源模组都属于这一类,它们对界面材料提出的约束,比板级组装苛刻得多:热流密度进入每平方厘米数百瓦至千瓦量级,服役温度向深冷和高温两端同时拉长,装配公差收紧到微米与亚微米。任何一层胶体要在这样的夹缝里长期存活,靠的都不再是单一指标。

峻茂新材料(SCITEO)是研发型界面材料供应商,配方平台从应用端的失效现场倒推得来:先锁定模组的热路径、结构受力路径与化学腐蚀路径,再反推填料级配、交联密度与固化动力学。全文按四类模组展开,视觉与感知模组、动力与算力模块、射频与通信模块、极端温域与车规模组,各自落在同一组坐标上:4-60 W/m·K 导热矩阵、−255 °C 至 500 °C 全温域体系,以及 1000 h 以上的双 85 与 70/90 老化数据。

模块级可靠性不由某一种材料的参数峰值决定,而由界面能否同时守住热、力、化学三条边界决定。三者之中任意一条失守,器件本身的指标就失去意义。

核心参数对比

下表把模块级界面材料与行业常规封装胶放在一起对比:

横向滑动查阅→
参数峻茂方案行业常规测试标准
导热系数范围4-60 W/m·K1-3 W/m·KASTM D5470
工作温域−255 °C 至 +500 °C−40 °C 至 +150 °CTGA / 长期热老化
双 85 与 70/90 老化>1000 h500 h 起衰减JEDEC JESD22-A101
结构剪切强度20-32 MPa2-5 MPaGB/T 7124
光学模组 CTE15-25 ppm/°C>200 ppm/°C(软胶)TMA
光学模组 Tg>150 °C<80 °CDMA
可凝挥发物 CVCM<0.1%>1%ASTM E595
中性盐雾1000 h 无锈蚀200 h 起锈蚀GB/T 2423.17

模组封装的物理边界:为什么板级胶水的思路在模块里行不通

元器件离散分布在宽大印制板上的时代,单个焊点、单条胶缝承担的载荷彼此孤立,材料选型围绕一两个指标就能收敛。模块化把这个前提拿掉了。四足机器狗、空间计算头显、工业无人机、人形机器人与智算中心电源模组走的是同一条路:成百上千个裸片、大功率被动件与精密光学镜片挤进极小腔体,界面数量成倍增长,分给每个界面的应力预算反而更薄。封装内的 2.5D/3D 集成与 Chiplet 拆分把这条路径推得更远,逻辑、存储与光电被拆成独立芯粒再重新合封,界面由板级单点扩散为封装内多点。

压力来自热流、温度与公差三个方向,而且互相咬合。算力与功率器件的热流密度已经进入每平方厘米数百瓦乃至千瓦量级,热量必须在毫秒级传到散热结构,否则结温迅速越限。温度则被同时向两端拉,同一套材料体系要覆盖深冷模组的毫开尔文级低温和功率模组的高温峰值,高分子链段在两端的力学行为相差极大。装配公差同样在收紧,光学模组的对准精度进入亚微米量级,胶体的固化收缩会直接折算成光路位移。

峻茂把研发资源集中在边界重叠的工况上,而不是只要求基础粘接强度的常规市场。特种高分子矩阵按应用端立项,从热路径、结构受力路径和化学腐蚀路径反推配方参数,必要时按项目定制合成,而不是把标准品参数表做得更长。

视觉与感知模块:AR/VR 光学模组与 3D 结构光的几何锁定

AR/VR 头显、人脸识别的 3D 结构光(VCSEL 发射模组)与高阶车载感知模组,封装要守住两件事:光学元件在主动对准(Active Alignment)完成后的位置到退役都不动,密闭腔体内的光路始终干净。

低 CTE 与高 Tg 为什么要一起看

主动对准完成后,胶体要在几秒内把空间位置冻住。如果它的热膨胀系数(CTE)和硅晶片或玻璃基板差得太远,之后每一次冷热循环都会在界面留下微观内应力,把镜头拉偏几微米,图像就糊了。峻茂为光学模组定制的低 CTE 环氧结构胶,靠微纳米级极低膨胀填料级配,把 CTE 压在 15 至 25 ppm/°C(TMA 测定),与玻璃和硅片对齐。

低 CTE 本身并不够。玻璃化转变温度(Tg)决定材料什么时候从玻璃态进入高弹态,服役温度一旦逼近 Tg,储能模量下滑,界面位移与蠕变就开始堆积。峻茂光学结构胶的 Tg 高于 150 °C(DMA 测定),固化后是刚性网络,光学组件被稳定铆在基座上。选型时把这两条曲线调出来放在一起看,比只盯某一个单点值可靠得多:CTE 匹配程度决定长期几何稳定, Tg 决定工艺窗口和服役上限。

挥发物预算与光学雾翳阻断

密闭模块里的挥发物会冷凝在镜头或 VCSEL 出光面上,形成擦不掉的雾翳,而且不可返修。这类风险通常用 ASTM E595 的总质量损失(TML)与可凝挥发物(CVCM)来框定,光学与真空场景一般把 TML 压在 1% 以内、CVCM 压在 0.1% 以内。峻茂光学级封装体系走电子级提纯路线,实测 CVCM 低于 0.1%。

光波导粘接与低收缩对准

AR 光波导、硅光子耦合与光模块组装的界面既要透光,又要维持折射率和尺寸稳定。光波导粘接目前以 UV 固化与 UV 加热双固化体系为主,配方上要把折射率调到 1310 nm 波段的 1.50 至 1.55 区间、固化收缩压到 1.2% 以内,并按 Telcordia GR-1221 与 IEC 61753-1 的低出气与湿热条款逐项验证。峻茂在低收缩与低模量应力缓冲方向储备了对应配方,用于波导粘接、光学透镜固定,以及共封装光学里的光引擎耦合。

动力与算力模组:关节、传动与算力电源的界面取舍

高压、高发热的能量输出终端,对界面材料的要求最密集。人形机器人关节模组、无人机电调模块、算力机柜电源模组形态差得很远,要解决的问题却是同一个:在极小的截面里把热导出去,同时扛住长期振动和冷热冲击。

关节模组的集成约束

一台人形机器人身上通常带着 20 至 50 个执行器,一只手就可能集成十余个微型电机,而关节执行器贡献了整机一半以上的发热量。尺寸受仿生边界硬约束:腿腰高载荷关节外径一般不超过 110 mm,肘肩关节 70 至 90 mm,腕关节法兰 60 mm 以内,手指微关节在 20 mm 以下,高载荷关节还要留出中心贯通孔走线。

功率电子也在往关节里收。GaN 功率级把开关频率推到 100 kHz 以上、效率超过 99%, EtherCAT 一类现场总线以 4 至 32 kHz 的更新率分发指令,电流环带宽要超过 5 kHz 才谈得上扭矩响应,功率密度指标通常在 5 W/cm³ 以上。数字叠加之后,热学约束变得很直接:指尖与关节局部的热流密度可以超过 100 W/cm²,比不少算力芯片还高,关节模组偏偏又没有稳定的散热底板,热量主要靠自然对流和结构传导往外走,峰值扭矩工况还要短时扛住 2 至 3 倍额定扭矩的过载。导热和结构锚固,只能由同一层材料一起承担。峻茂的特种高分子矩阵里,有一条产品线正是按这种工况立项:导热与剪切的取舍,在配方阶段就要一起定。

末端执行器、传动模块与舵轮模组:约束只是换了个尺度

关节之外,机器人身上还有一批体量更小、约束更紧的模组。灵巧手的末端执行器最典型:空心杯电机、行星或谐波减速器、微型滚珠丝杠加腱绳这几段链塞进手掌,微型电机直径做到 10 mm 以内直接嵌进指关节,常见构型 17 至 21 个主动自由度,整手重量压在 400 g 上下。尺度一变,工艺跟着变:点胶量以纳升计,整手定位精度要做到 ±0.2 mm,胶体在指节处稍一溢流,就可能顶住相邻关节的回转。指尖那一层还要求同时分辨法向力、接触位置和剪切力,粘接层一旦蠕变,读数就跟着漂,握持时间一长零点慢慢走,所以低模量、低吸湿的应力缓冲胶把蠕变压到千分之几以内,是这里的常规做法。

谐波关节模组是另一条成熟路线。波发生器把柔轮撑出弹性变形,与刚轮多齿啮合,单级就能做到 50 至 160 的减速比,回差压到 15 角秒上下,重复定位精度可以进到 ±10 角秒以内,扭转刚度超过 20000 Nm/rad。密封层在这里要同时承受润滑脂与异种材料:既要把酯类或聚脲润滑脂挡在里面,又不能被脂里的添加剂溶胀或抽出;钢制柔轮与铝制壳体的线膨胀差,还得靠胶层形变吃掉。传动系统模组则把无框力矩电机、减速器与双绝对值编码器并成一个单元,输出端编码器的读数窗口对洁净度极敏感,挥发物冷凝在码盘上就是角度噪声。

舵轮模组把转向与行走合为一体,装在 AGV 与重载平台底部长期面对冲洗和盐雾,母排与绕组之间既要导热又要隔开几百伏,灌封还得做到 IP69K 级别、扛住 24 h 连续跑动不沉降不脱开。峻茂在这一类模组上的组合是低应力灌封料配结构胶,前者守住绝缘与导热,后者把定子、减速箱与外壳连成刚性体,两层的线膨胀系数刻意做了错位设计。

界面热阻与剪切强度的耦合关系

把导热系数当成唯一指标,是这一步最常见的偏差。导热系数描述的是材料本体传热的能力,模块实际能散掉多少热,取决于界面热阻,而界面热阻又挂在键合层厚度和贴合完整性上。界面一旦在冷热循环或振动中分层,空气挤进去,等效导热系数立刻掉到空气量级(约 0.024 W/m·K),标称值再高也兑现不了。

因此峻茂在导热粘接胶上始终同时给出导热系数与剪切强度。流变学设计保证胶体在施压贴合时能把界面间夹杂的微观空气挤出去,微纳米级高密度填料固化后形成连续传热网络:导热系数覆盖 4 至 60 W/m·K(ASTM D5470 测定),结构剪切强度 20 至 32 MPa(GB/T 7124 测定), 190 °C 或 300 °C 条件下的连续高温老化可通过 1200 h。遇到发热芯片与大面积金属外壳粘接的场景,还可以选高伸长率型号,让高分子链段形变去吸收冷热冲击产生的剪切应变能,界面在长期高频振动下也不轻易分层。

在关节模组与无人机电调的客户现场,同一种情况反复出现:外壳和芯片的热膨胀差异是客观存在的,这时候胶层的形变吸收能力往往比堆高导热系数更能决定寿命。所以更稳妥的做法,是把剪切强度、伸长率与导热系数三条曲线画在同一张图上比,而不是只比导热系数的单点值。

800 VDC 算力电源:绝缘与导热压在同一层

算力机柜的供电架构正在从 48 至 54 V 直流母线转向 800 V 高压直流,触发条件是功率墙:单机柜功率超过约 200 kW 以后,低压母线需要的铜排截面和随之而来的发热量同时变得不可行,行业于是改走高压直流母线加机架侧本地变换,再配液冷回路把 PUE 压到接近 1.05。

电压抬上去,界面材料就多了一件事:一边导热,一边隔高压。芯片粘接和功率模块灌封要同时满足导热系数、体积电阻率(ASTM D257 测定)与局部放电起始电压,还要在高频开关波形下不掉绝缘; SiC 与 GaN 器件把开关沿压到纳秒级,局部放电的起始判据比硅基 IGBT 更苛刻。峻茂在功率模块方向提供导热绝缘一体化体系,把热路径和电气隔离路径并进同一层材料,界面数量和装配工序都能省下来。

射频与通信模块:介电、离子与收缩

通信模组的失效很少由力学性能触发,更常见的诱因是化学杂质与尺寸漂移。射频前端、毫米波封装天线与光通信模组,对介电性能、离子含量和固化收缩的敏感度,远高于对绝对强度的要求。

射频前端模组与毫米波封装

射频前端模组把功率放大器、滤波器、开关和低噪声放大器装进很小的面积,毫米波频段的封装天线又进一步把辐射结构并进封装体。水分子一旦进入高分子网络,介电常数和介质损耗会一起抬升,插入损耗便随环境湿度漂移,所以低吸湿、低介电常数和低损耗角正切得同时满足。10 GHz 量级下,介电常数通常压到 4 以下、损耗角正切低于 0.01、吸湿率低于 0.3%,湿度漂移才留得住链路预算。

离子控制是另一条硬性约束。湿热偏压条件下,界面处的可迁移离子会顺着电场迁移,在细间距焊盘之间长出枝晶,形成电化学迁移(ECM)短路。峻茂把可迁移离子含量控制在 10 ppm 以下。至于无法承受回流焊高温的射频模组与系统级封装,导电胶以银粉渗流网络建立欧姆接触,粘接强度达到 19 MPa(镀金界面),同时维持低阻抗通道,给高频信号留出信号完整性余量。

光通信模组:从 800G 到 1.6T 与共封装光学

光互连的代际推进很快。单通道速率从 200 Gb/s 往 400 Gb/s 走, 1.6T 可插拔模块已经规模交付,共封装光学(CPO)、近封装光学(NPO)与线性驱动可插拔(LPO)几条路线同时在推,交换芯片侧的共封装方案做到了单芯片 102.4 Tb/s 的交换容量。

速率往上走,界面最先遇到的是上移的热流密度。DSP、驱动与激光器挤在极小的模块空间里,这一层导热界面材料既要在有限的装配压力下维持低热阻,又要把挥发物和析出物压到不污染光学器件的水平,低出气因此在光模块导热凝胶的送样清单里从加分项变成了必检项。对准容差是另一条同步收紧的边界:光引擎与交换 ASIC 共处同一封装之后,胶体的固化收缩会直接挪动耦合位置,模量偏高会把应力传给光引擎,偏低又撑不住热循环里的准直。峻茂在光学半导体封装方向以低收缩与应力缓冲配方对接这类需求,双固化体系在 2000 h 热循环后实测的界面附加损耗低于 0.05 dB,可迁移离子与可凝挥发物同步受控。CPO 还把激光器的热边界收紧了一层:连续波激光器通常以 85 °C 壳温为上限,封装内要靠热电制冷把它压在 55 °C 附近,界面热阻的波动会直接换算成波长漂移与输出功率衰减,低热阻与低出气两项指标必须同时成立。

极端温域:从 −255 °C 深冷到 500 °C 高温

模块的服役环境一旦离开常规温带,界面材料的热学与力学边界就成了直接的工程变量,留给材料的余量很小。

深冷模组:量子计算与超导磁体的热锚固

超导量子计算机的处理器待在稀释制冷机最底层,工作温度 10 至 20 mK,而 20 mK 温区的制冷功率通常只有几十微瓦, 100 mK 温区也不过几百微瓦。这意味着任何一条多余的导热路径都在直接吃处理器的工作预算,制冷机内部的射频链路因此必须分级换材:室温到 4 K 用不锈钢或铜镍合金同轴阻断漏热, 4 K 以下换成铌钛超导同轴降低插损,各温区还要布衰减器把上行热噪声逐级耗散,全程回避磁性材料。

界面材料在这里要同时提供可重复的低温导热路径,并在极低温下不因收缩差留下残余应力。多数高分子材料越过脆化点就失去韧性,收缩差再小也能在界面拉出可观的拉应力。峻茂耐极寒粘接密封体系针对 −255 °C 工况设计,抑制大分子链在低温下完全冻结,缓解深冷收缩带来的界面剪切。

高温模组:航空发动机控制与深井随钻测量

高温电子的需求集中在几类场景。航空发动机正从集中式控制转向分布式架构,把信号调理、放大和驱动模块推到更靠近气路的位置, FADEC 一类全权限数字控制单元的电子件要在 200 °C 以上长期工作,而气路温度本身在 600 °C 量级。深井随钻测量与随钻测井(MWD/LWD)工具要在 175 °C 以上的井下连续工作,油气管柱的管状压力舱既限制板宽,也不给主动冷却留位置。地热与核电监测的传感器节点,处境类似。常规高分子材料在这些温区会发生主链断裂与碳化,绝缘电阻塌陷、胶体粉化几乎是必然结果。

耐温能力不能只看标称温度。热重分析(TGA)的 5% 失重温度,加上长期热老化后的强度保持率,才是可以复核的边界。峻茂特种耐高温体系通过高分子相变重构,提供长期稳定运行在 250 °C 与 300 °C 的型号,也有突破 500 °C 的极限温区配方,高温下仍保持兆欧级绝缘与结构完整,用于上述模块的电气隔离、结构固定与传感器封装。

宽温域工业与军工模组

军用机载吊舱、野外基站与车载电控模组的工况更复杂:极地或高空的低温启动,满载运算后又迅速升温。峻茂耐高低温环氧体系的覆盖区间是 −65 °C 至 180 °C,低温端不脆断脱落,高温端维持结构锚固,验证口径通常挂在 GJB 150A 的高低温与温度冲击条款下。这一温区最难处理的区间在中间,而不是两端:低温端要留住韧性,高温端要守住模量与粘接,跨过 Tg 之后模量下滑,固定作用就保不住。因此配方普遍做成宽 Tg 平台,而不是一味追高单点 Tg。

车规级与户外模组:抗老化、盐雾与电化学迁移

车规级激光雷达、毫米波雷达与电池管理模组的服役期普遍在十年以上,而且长期处于湿度、盐雾和温度循环的复合环境中。交联密度不够的封装网络挡不住水和氯离子,它们沿自由体积通道渗进去,一边水解界面化学键削弱粘接,一边在相邻引脚之间搭出导电路径。

峻茂的抗老化体系从交联密度和离子含量两个指标起步。双 85 以及更严苛的 70/90 温湿度老化下,体系在 1000 h 以上仍保持拉拔强度与界面完整,水解和分层都没有出现(JEDEC JESD22-A101); 1000 h 以上中性盐雾之后,底层铜焊盘无锈蚀痕迹(GB/T 2423.17)。车规验证链路上还差一环:按 IPC/JEDEC J-STD-020 完成湿敏等级预处理,再叠加 JEDEC JESD22-A104 温度循环与高温存储条款,从吸湿、回流到长期老化的证据才算闭合。

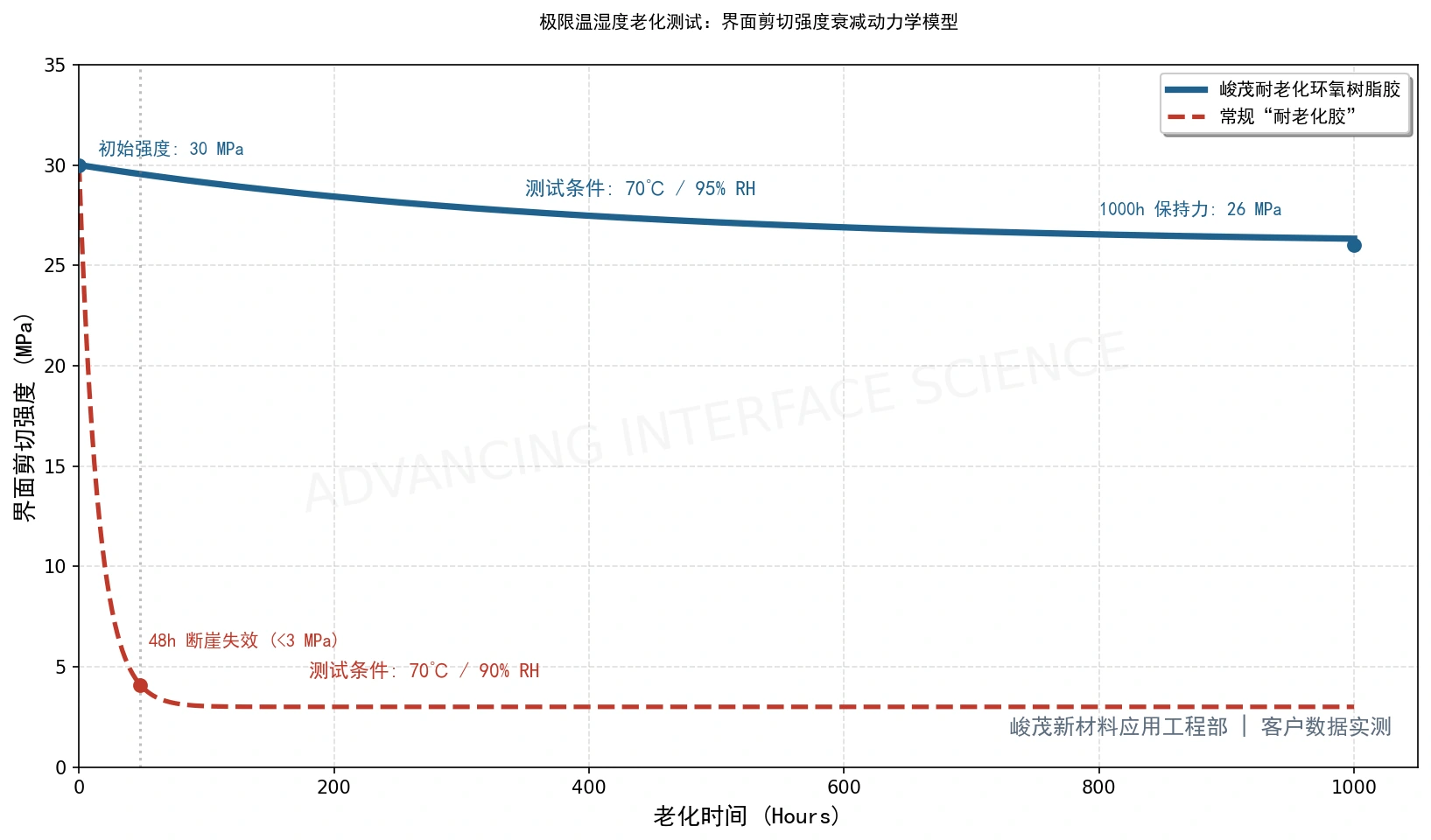

峻茂环氧树脂胶完成 1000 小时双 85 老化测试后的界面数据

界面材料选型速查

前面讲到的机理,压缩成一张可以逐行核对的对照表:

横向滑动查阅→
模块类型典型失效模式关键指标峻茂对应方向
AR/VR 与 3D 结构光模组光轴漂移、光学雾翳CTE 15-25 ppm/°C、Tg >150 °C、CVCM <0.1%低 CTE 光学结构胶
人形机器人关节模组界面分层、导热通道塌陷导热 4-60 W/m·K、剪切 20-32 MPa、伸长率导热结构一体化胶
灵巧手与末端执行器模组胶体溢流卡滞、触觉零点漂移低模量应力缓冲、低吸湿、低蠕变低应力结构胶与薄胶膜
谐波关节与舵轮模组润滑脂渗出、编码器读数噪声、灌封脱开耐脂溶胀、异种材料 CTE、洁净度、IP69K 灌封密封胶与低应力灌封料
算力电源模组热节流、绝缘退化导热 4-60 W/m·K、体积电阻率、局部放电导热绝缘一体化体系
射频前端与毫米波封装插入损耗漂移、ECM 短路低吸湿、可迁移离子 ≤10 ppm、介电损耗低离子导电胶与封装胶
光通信与 CPO 模组耦合位移、出气污染固化收缩、CVCM、低模量应力缓冲低收缩光学封装体系
深冷量子与超导模组低温脆裂、漏热增大−255 °C 韧性、低温导热、非磁性耐极寒粘接密封胶
航空发动机与深地测量模组碳化、绝缘塌陷250-500 °C 长期耐温、绝缘电阻特种耐高温体系
车规级与户外模组水解、盐雾腐蚀、ECM双 85 >1000 h、盐雾 1000 h、离子控制高交联抗老化体系

结语:模组级可靠性由界面兑现

模块级硬件的性能上限,最终会落在那几十微米厚的界面层上。热失配、机械疲劳与湿热腐蚀这三条路径里,任意一条被打通,器件本身的指标再高,也换不来整机的长期服役寿命。

峻茂走的是研发型供应商的路线:配方按应用端工况立项,测试数据可复核,界面方案与客户的热路径、结构受力路径放在一起设计;光学锁定、导热锚固、离子控制与极端温域这几条产品线背后是同一件事,把材料指标翻译成工程师拿起来就能判断的工程语言。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

附录:研发工艺工程用胶问题索引 (FAQ)

模组封装胶跟常规灌封胶差在哪里?为什么模块级封装不能直接沿用板级胶水?

差别在界面数量和应力预算。板级组装里元器件是散开的,单个焊点或单条胶缝承担的载荷彼此孤立,材料按一两个指标选就行。模块化集成把裸片、功率器件、光学元件和无源网络压进同一个腔体,界面数量成倍增长,同时热流密度进入每平方厘米数百瓦量级、服役温度向深冷和高温两端拉长、装配公差收紧到微米级。胶体因此要同时承担导热、结构锚固、绝缘与化学屏蔽四项职责,任意一项失守,最终都会以界面分层的形态暴露出来。判断也只能按模组的多物理场边界做,套板级单点指标会漏掉实际失效路径。

人形机器人关节模组为什么必须同时考核导热系数与剪切强度?

因为传热的前提是界面始终贴合。关节模组受仿生尺寸约束,腿腰关节外径通常不超过 110 mm,腕关节法兰不到 60 mm,内部还要塞下 GaN 功率级、编码器和减速器,没有稳定的散热底板,热量主要靠自然对流和结构传导。同时关节在动作中要短时承担 2 至 3 倍额定扭矩的过载,伴随高频振动与冷热冲击。粘接强度不够,界面就会在循环载荷下分层,空气进去以后等效导热系数塌陷到空气量级(约 0.024 W/m·K),导热系数标称再高也没用。峻茂导热粘接胶把两项数据一起给出:4-60 W/m·K 的导热系数与 20-32 MPa 的结构剪切强度,另配高伸长率型号吸收剪切应变能。

1.6T 光模块与共封装光学对界面材料提出了哪些新要求?

热流密度在上移。DSP、驱动和激光器挤在极小空间里,导热界面材料要在有限装配压力下维持低热阻,还得把挥发物与析出物压到不污染光学器件的水平,低出气因此从加分项变成必检项。对准容差同步收紧到亚微米量级:光引擎与交换 ASIC 共处同一封装后,固化收缩会直接挪动耦合位置,模量偏高会把应力传给光引擎,偏低又撑不住热循环里的准直。环境可靠性门槛也在抬高, Telcordia GR-1221 与 IEC 61753-1 的低出气与湿热条款通常被当作准入条件。峻茂在光学半导体方向用低收缩与应力缓冲配方对接这类需求,可迁移离子与可凝挥发物同步控制。

射频前端模组与毫米波封装中,导电胶在什么条件下会替代焊料?

工艺热预算不允许回流焊,或者微型化把焊点尺寸压到焊料无法稳定成形,这两类情况下导电胶就有了空间。射频前端模组与毫米波封装天线的引脚间距还在收缩,部分系统级封装承受不了 260 °C 回流,这时候用银粉渗流网络建立欧姆接触的导电胶可以在低温窗口内完成互连,粘接强度达到 19 MPa(镀金界面)。门槛落在杂质控制上:湿热偏压下界面处的可迁移离子会沿电场迁移并长出枝晶,触发细间距焊盘之间的电化学迁移短路。峻茂把可迁移离子含量控制在 10 ppm 以下,同时压低固化收缩,让接触电阻在温度循环中不过度漂移。

量子计算稀释制冷机的深冷模组,为什么常规环氧会失效?

热预算与材料行为这两条约束同时收紧。热预算太窄:超导量子处理器在 10 至 20 mK 工作,制冷机在 20 mK 温区的制冷功率通常只有几十微瓦,多一条导热路径就直接吃掉处理器的可用功率,所以制冷机内部的射频链路要从不锈钢或铜镍合金同轴分级切到铌钛超导同轴,并且全程回避磁性材料。材料行为则在低温下反转:多数高分子越过脆化点就失去韧性,收缩差再小也能在界面拉出显著拉应力,最后崩裂。耐极寒粘接密封体系针对 −255 °C 工况设计,抑制大分子链完全冻结,缓解深冷收缩带来的界面剪切。

车规级模组通过了双 85 与盐雾测试,为什么量产阶段还要复核界面?

实验室通过不等于产线稳定。双 85 和中性盐雾考核的是材料体系在给定温湿度与介质条件下的化学稳定性,而量产波动来自底材表面状态、固化度、胶量和键合层厚度。底材污染会改变界面润湿行为,固化度不足会让交联网络留下自由体积通道,胶量或键合层厚度偏离会让应力在实际结构里重新分布。比较务实的做法,是把界面拉拔强度保持率、界面空洞率与可迁移离子含量列为量产抽检项,跟老化后的数据形成闭环。

为什么说 Tg 与 CTE 要放在一起看?

它们管的是不同失效路径。Tg 是材料从玻璃态转入高弹态的分界温度,服役或工艺温度一旦逼近 Tg,储能模量下降,蠕变和界面位移开始累积; CTE 描述尺寸随温度的响应幅度,与相邻材料失配就在界面产生剪切应力。只报 Tg 不报 CTE,会漏掉板级热循环中的界面开裂;只报 CTE 不报 Tg,会漏掉工艺峰值温度下的模量塌陷。把两条实测曲线放在同一温区坐标下对照,再顺带核对固化收缩率与可凝挥发物,才好判断放大后的模组结构会不会冒出新的应力集中源。
