连接器与线束灌封胶怎么选?军标冷热冲击、AI数据中心模块接头与医用线束的密封方案
峻茂连接器灌封体系拆解:GJB 150.5A 冷热冲击抗裂、防漏胶爬胶抑制与氦质谱放行口径
摘要 (Abstract)
连接器与线束端子灌封很少在常温初测时出问题,峻茂把选型收敛为四条工程边界(流变窗口、界面残余应力、界面锚固、热机械应力),失效却往往暴露在 DV/PV 环境试验或客户端装机之后:冷热冲击后胶体沿工程塑料壳体脱开、多股绞线发生纵向渗水、插针根部漏胶导致接触不良,或是导线毛细爬胶后在弯折处断丝。这些现场问题看似分散,归结到材料设计上其实共用同一套物理约束,即胶液在微缝渗透与底部防漏之间的流变平衡、交联放热与固化体积收缩控制、低表面能壳体与氟塑料线皮的化学锚固,以及宽温域交变下的热机械应力缓冲。单把某一项参数拉高并不难,难的是在同一支环氧或改性灌封体系里同时留出工艺窗口与可靠性余量。
作为电气互连链路中同时承受电应力、热冲击、机械振动与化学介质侵蚀的节点,不同应用对连接器灌封胶的侧重点截然不同。车规 800V 与 1000V 高压平台在毫米级端子间距下严查耐漏电起痕与局部放电,高速背板与近封装铜互连把高频介质损耗与微米级固化位移纳入管控,医疗内窥镜与手术器械线束需要扛住上百次高温高压蒸汽灭菌,而军用航空插头则必须在 −55 °C 至 +150 °C 的快速温变中守住气密与绝缘。
本文从连接器尾部灌封腔与线束端接区的真实失效路径切入,依次探讨针脚防漏与多股线防爬胶的流变设计、GJB 150.5A-2009 冷热冲击下的高硬度抗裂机理、PA66/PBT/PPS/LCP 壳体及 PTFE 特氟龙线皮的表面活化与偶联工艺,并结合峻茂新材料在军用航插、车规高压连接器、算力中心高速互连与液冷快接头、医用及机器人线束等应用工况,给出气密性检测与量产放行的工程判据。
核心参数对比
评审时可以把这张表直接投屏,逐行对齐口径。第一列是参数,中间两列是峻茂体系与行业常规灌封胶,右列是对应测试标准:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 冷热冲击温区 | −55 °C ~ +150 °C | −40 °C ~ +125 °C | GJB 150.5A |
| 冷热循环次数 | ≥1000 次 | 200-500 次 | GJB 150.5A |

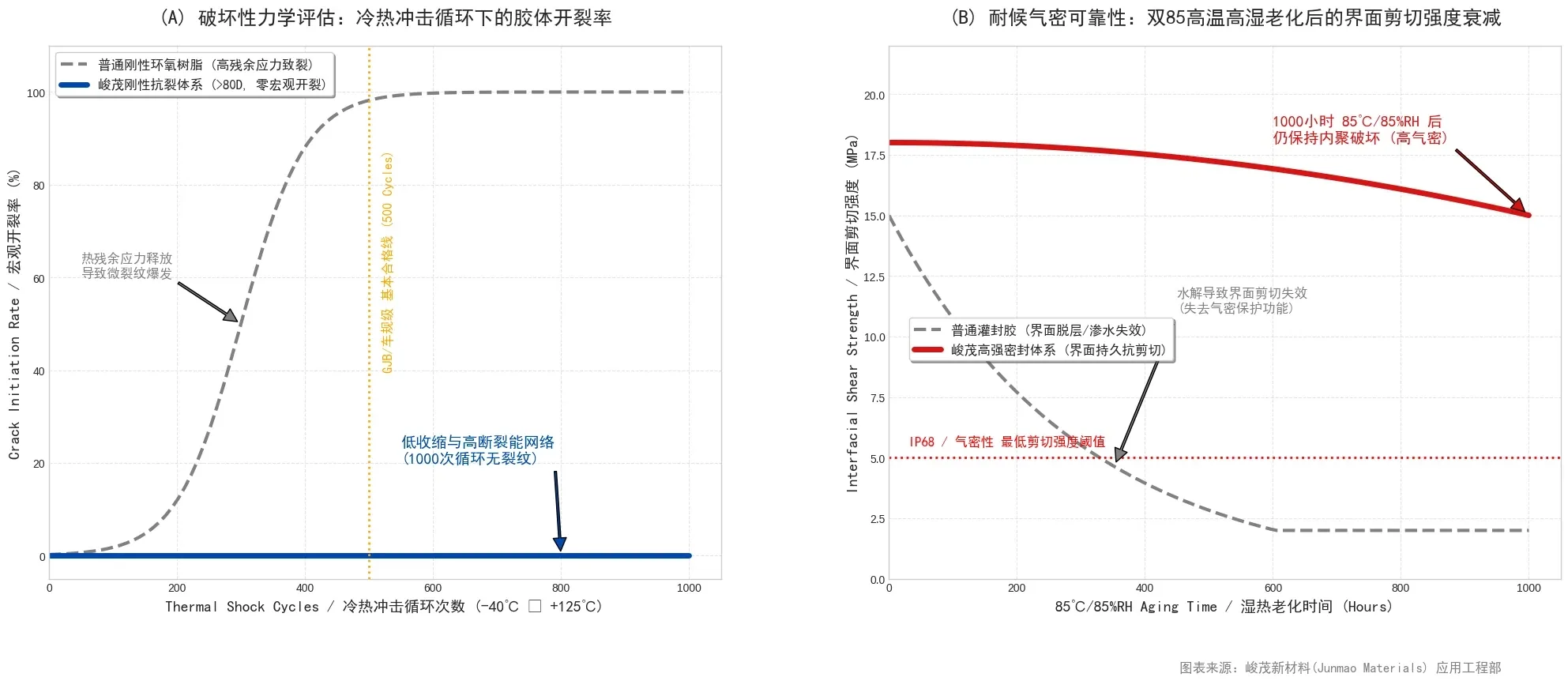

| 冷热冲击后剪切保持率 | 92%(TC500)/ 90%(TC1000) | <70% | GJB 150.5A / GB/T 7124 |
| 体积电阻率 | >10¹⁴ Ω·cm | 10¹²-10¹³ Ω·cm | GB/T 31838.2 |
| 固化体积收缩率 | <0.06%(低收缩款) | 0.5-2% | ISO 2577 |
| 固化后硬度 | Shore D 80+ | Shore D 60-80 | ASTM D2240 |
| 铜镀层剪切强度 | 26 MPa | 8-15 MPa | GB/T 7124 |
| 双 85 湿热后剪切保持率 | 76%(1000 h) | <50% | JESD22-A101 |
| 界面失效模式 | 内聚破坏(1000 次循环后) | 界面剥离 | 撕裂测试 |
| 爬胶高度 | 按注胶路径给出限值并实测 | 通常不承诺 | 爬胶高度实测 |
| 适用底材 | PA66/PBT/PPS/LCP/PTFE | 通用塑料 | 不适用 |
表中各项指标之所以能在一个灌封件上同时兑现,靠的是配方内部的多维协同:触变网络负责在填满微米级针脚间隙后立刻锁住液面,潜伏性交联体系用来压平固化放热峰并消除收缩内应力,大分子偶联基团与前道表面活化共同拉高异种材质的界面剥离功,而超低游离离子与疏水交联网络则保证了高温高湿下的绝缘底线。连接器灌封之所以比普通电子模块灌封棘手,正因为同一腔体内同时存在金属端子、结晶型工程塑料壳体和柔性绝缘线皮三种热力学性格截然不同的材料。
连接器尾部灌封与线束纵向水密
与晶圆级封装追求亚微米级平整度不同,宏观电连接器与线束组件面临的是注塑与冲压装配公差、多股绞合铜线、异种金属镀层以及插拔外力的综合考验。拆开一只典型的防水连接器尾附件,密封薄弱区主要集中在三个位置:金属插针(或插孔)穿出绝缘安装板时的环形装配缝隙、多股铜导线丝束内部及线皮与铜丝之间的纵向毛细通道,以及灌封胶体与塑料或金属外壳内壁的结合面。
在失效分析实验室里解剖客户端返修件时经常看到,连接器外圈的硅胶或氟胶 O 型密封圈完好无损,但插针根部已经出现绿锈或电化学迁移短路。原因往往是湿气或冷却液顺着线束破损处、压接端子区,通过多股铜丝之间的微隙一路纵向虹吸(即线束行业常说的纵向渗水),绕过外圈胶垫直接进入接触区。尾部灌封的核心工程价值,就是把压接区、单线绝缘皮末端与插针根部整体浇注封闭,彻底截断纵向渗水与气相腐蚀通道。
单线密封、FIPG 与灌封怎么分工
目前高自动化线束与连接器产线主要采用三种密封形态。单线密封(Single Wire Seal, SWS)是在每根导线穿入护套前压装独立硅胶塞,或在线根点胶形成环状密封,用来解决单根线皮与插孔之间的防水,但无法阻断多股铜丝束内部的纵向虹吸。现场成型垫圈(FIPG)是在壳体法兰对合面点涂高触变密封胶,用来吸收注塑件 ±0.1 至 0.2 mm 的平面度翘曲公差。尾部整体灌封(Potting)则是把尾盖或护套内腔完全填实,同时承担气密阻隔、端子抗拉止动、高压绝缘与局部散热。
在军用航插、车规高压线束与水下传感器连接器中,这几种工艺往往组合使用。峻茂在配合客户做连接器导入时,不会只给出一张包含粘度和硬度的通用参数表,而是结合客户的双液点胶设备与护套图纸,同步确立针脚间隙渗透深度、导线爬胶上限与壳体剥离强度三组工艺窗口。
三防漆涂覆、低压注塑(LPM)与热固性环氧灌封
不少工程团队在立项初期会纠结三防漆、低压注塑与双组份/单组份灌封胶的路线选择。三防漆本质是微米级表面成膜工艺,只能防板面凝露与盐雾附着,对连接器插针环缝、压接端子空腔和多股线通道毫无填充能力,不能作为气密手段。
低压注塑(Low Pressure Molding, LPM)采用聚酰胺(PA)或聚烯烃热熔胶,在 1.5 至 3 MPa 注射压力、190 至 230 °C 熔融温度下包覆线束端子,几十秒即可开模下线,非常适合消费电子与常规车载低压线束的应力释放(Strain Relief)及 IP67 级防水。但热塑性聚酰胺存在天然的物理短板:它在 125 °C 以上环境中长期服役会发生蠕变软化,对 PBT、PPS 及金属镀层的湿热附着力有限,且熔融粘度较高,难以彻底渗入高密度多芯连接器的针脚盲区。一旦工况涉及 −55 °C 至 +150 °C 剧烈温变、800V 以上高压绝缘、防冻液/变速箱油浸泡或极高气密要求,热固性环氧或改性体系灌封依然是不可替代的方案。
针脚微缝渗透与底部防漏胶:一组方向相反的流变要求
连接器灌封在点胶产线上最容易遇到一对自相矛盾的诉求:胶水既要足够稀,又得足够稠。在注胶与真空脱泡阶段,胶液必须具备良好的流动与润湿能力,顺着密排插针与绝缘板之间的狭窄间隙迅速下渗并排空底部死角气泡;一旦针脚根部残留气穴,高电压下会诱发局部放电(Partial Discharge),湿热环境下则会积聚冷凝水导致绝缘崩塌。然而当胶液填满腔体进入静置或升温固化阶段,如果胶水屈服应力不够,又会顺着插针与安装孔那几十微米的配合间隙往下渗漏(俗称漏胶或爬针),直接包覆插针镀金接触区,引发对插后开路或接触电阻异常。
为了在同一支胶水里解决渗透与防漏,峻茂采用定制化的假塑性(Pseudoplastic)流变网络。胶液在经过双液螺杆阀或点胶针头受剪切时粘度大幅回落,并在接触底材瞬间快速流平浸润;当剪切外力撤除,体系内部的纳米触变骨架在数秒内重构,依靠静态屈服应力将胶液托住在插针微孔上方,实现只润湿不滴漏。针对不同针脚密度与安装板公差,峻茂将连接器灌封胶的初始混合粘度细分在 1500 至 10000 mPa·s 多个档位,并配套规定触变指数(TI)与剪切恢复时间。
产线调试时常遇到一种现象:早班刚开机时点胶完全不漏,连续生产两小时后却批量出现针脚渗胶。这往往不是胶水批次变了,而是连续高剪切供胶、环境温度爬升或点胶阀回吸参数不当改变了胶液的实际剪切历史,导致触变恢复滞后。因此把胶水流变曲线、供胶管路温控与点胶路径结合起来联调,才能彻底杜绝批量漏胶。
芯吸与爬胶:线束最隐蔽的失效
线束灌封另一个让人头疼的隐性不良是导线爬胶,工程上称为芯吸效应(Wicking)。多股细铜丝绞合而成的导线内部存在大量微米级毛细管,如果灌封胶在升温固化初期粘度猛降且缺乏屈服阻尼,胶液就会像灯芯吸油一样顺着铜丝缝隙往线皮内部爬升数厘米。胶水固化后,原本柔软的导线根部变成了一截硬棒;线束在整机装配或服役振动中一旦弯折,应力全部集中在这截刚性胶体与柔性铜丝的交界处,极易造成铜丝疲劳暗断,或者把拉扯力直接传导至压接端子引发接触失效。更棘手的是,这类不良在出厂导通测试时完全正常,往往要到客户端装车或飞行振动试验时才集中爆发。
压制芯吸爬胶需要从材料流变与固化工艺两头卡死。在配方端,峻茂通过调控基体树脂的高温粘度跌落幅度与微粉级配,让胶液既能封闭线皮断口与外层铜丝,又在股间微隙入口处产生明显的毛细流动阻力。在工艺端,则结合单次注胶液位控制与阶梯凝胶制度,使胶液在向导线深处迁移之前迅速跨过凝胶点(Gel Point)。在峻茂的客户导入流程中,爬胶高度会被明确定义为几毫米以内的定量验收指标,通过剖切线皮染色观测来锁定量产窗口。
冷热冲击:裂纹为什么先在低温段出现
军工防务、航空航天与高阶车规连接器在定型前都要闯过严苛的温度冲击关。按照《GJB 150.5A-2009 军用装备实验室环境试验方法 第 5 部分:温度冲击试验》或 MIL-STD-810H 的两箱空气法,受试连接器要在 −55 °C 低温箱与 +125 °C(高阶型号拉高至 +150 °C 甚至 +200 °C)高温箱之间急速切换,转换时间通常控制在 1 分钟以内,常规考核 500 至 1000 个循环。关于高分子材料玻璃化转变与寿命预测的通用推导不在本文展开,此处只聚焦连接器腔体内部独特的结构力学矛盾。
金属插针、工程塑料壳体与灌封胶的热膨胀失配
一只连接器尾部腔体本质上是一个受限的刚柔复合结构:铜合金或铁镍合金插针的热膨胀系数(CTE)大约在 17 ppm/°C 左右,外围玻纤增强 PA66、PBT 壳体的 CTE 分布在 20 至 50 ppm/°C 之间(且注塑流动方向与垂直方向存在明显各向异性),而未经深度改性的普通环氧灌封胶 CTE 往往高达 45 至 65 ppm/°C。
当连接器从 +150 °C 高温箱瞬间切入 −55 °C 低温箱时,超过 200 °C 的温差会在短短几十秒内转化为剧烈的收缩体积差。胶体想要大幅收缩,却被内部密布的金属插针阵列和外部壳体死死撑住,腔体内部瞬间拉起极高的环向张应力与界面剪切应力。更要命的是,在 −55 °C 的深冷区间,常规聚合物早已冻结在深玻璃态,分子链段运动锁死,储能模量急剧飙升而断裂韧性(K_IC)跌至谷底。这就是为什么绝大部分连接器灌封开裂、崩角和壳体脱层都发生在低温冲击阶段,而不是高温保持阶段。一旦微裂纹在针脚根部或壳体转角处萌生,后续湿热与盐雾试验中的水分就会长驱直入。
高硬度刚性灌封胶如何做到超低收缩与抗开裂
很多刚接触连接器灌封的工程师有一个直觉误区:既然硬胶容易冷热开裂,能不能直接换用软质的有机硅或聚氨酯灌封胶?在低压简易连接器上确实可行,但在军标航插、高压大电流连接器与高精密工业插头中,尾部灌封胶不仅要防水,还必须承担刚性固持端子(防止大推力插拔时插针后退或歪斜)、防机械撬动拆卸以及高压绝缘的任务,因此设计规范普遍硬性要求固化后硬度达到 Shore D 80 以上(依据 ASTM D2240 测定)。
高硬度之所以经常伴随开裂,罪魁祸首并不是刚性本身,而是失控的固化体积收缩与交联放热内应力。普通刚性环氧在快速固化时反应放热峰极高,从液态转为固态的化学体积收缩率往往在 1.5% 以上,加上从放热峰值温度冷却到室温的热收缩,胶体在还没进冷热冲击箱之前,内部残余拉应力就已经逼近了自身的开裂阈值。
峻茂在设计连接器高刚性灌封体系时,把消除内应力与微观增韧放在了首位。首先采用潜伏性催化交联技术将反应放热峰压平,配合经过表面硅烷化改性的多尺度球形硅微粉进行高密度级配填充,将胶体的整体 CTE 压低至与金属端子、玻纤塑料相匹配的区间,同时把固化体积收缩率压制在 0.5% 以内,针对超精密连接器的低收缩档位更是控制在 0.06% 以下(按 ISO 2577 测定)。其次,在刚性交联网络内部引入纳米级核壳弹性体或柔性链段微相分离结构;当低温热应力在针脚边缘诱发亚微米级裂纹源时,多尺度无机填料与韧性微区会迫使裂纹尖端发生反复偏转、分叉与能量耗散。这让固化后的胶体在宏观上保持 Shore D 80 以上的坚硬质感与抗蠕变支撑力,在微观上却具备极高的断裂吸收能,从而在 1000 次 −55 °C 至 +150 °C 冲击后依然保持 90% 以上的剪切强度保持率且零开裂。
盐雾腐蚀、车载化学介质与双 85
除了干冷干热的温度冲击,连接器在实际服役中还要长期泡在恶劣介质里。军标镀镉铝合金壳体或不锈钢航插需要通过 500 h 至 1000 h 的 5% NaCl 中性盐雾试验(ISO 9227 / GB/T 10125),车规底盘与动力总成连接器则要耐受变速箱油、乙二醇冷却液、制动液、融雪剂以及 85 °C/85% RH 湿热老化(JEDEC JESD22-A101 或 GJB 150.9A)与 ISO 16750-3 随机振动的复合折磨。
盐雾与湿热考核中最致命的失效并不是胶体表面变色,而是水分沿胶壳界面或胶体本体吸湿渗入后,引发端子间绝缘电阻断崖式跳水,甚至在偏压下诱发铜、银、锡镀层的电化学迁移(ECM)生长枝晶短路。为此,峻茂将连接器灌封胶的体积吸水率严格压制在 0.15% 以下,并将体系内的游离氯、钠、钾等可迁移离子含量控制在极低水平(电子级高纯标准)。低吸水率不仅保住了湿热状态下的高体积电阻率,还避免了带湿组件在经历回流焊或高温冲击时因水汽剧烈汽化而发生界面爆米花脱层。
界面锚固:工程塑料外壳、金属镀层与特氟龙
连接器灌封在粘接界面上的难度远超普通金属结构胶。同一个灌封腔内,胶液必须同时抓牢加纤 PA66、PBT、PPS 或 LCP 注塑外壳,粘住镀金、镀银、镀镍或镀锡的铜合金插针,还得死死抱住包覆在导线外层的 PVC、XLPE、硅胶乃至化学惰性极强的 PTFE(聚四氟乙烯,俗称特氟龙)线皮。这些材质的表面能、极性基团密度与热膨胀系数天差地别,任何一处界面脱开都会成为整只连接器的漏气漏水通道。
低表面能与脱模剂
车规与工业连接器护套大量采用 15% 至 30% 玻纤增强的 PA66、PBT 和 PPS,高频高速连接器则普遍选用液晶聚合物(LCP)。这类高结晶度工程塑料本身表面能就很低、缺乏活性反应位点,而且注塑厂为了顺利脱模,往往会在原料里内添或模具表面喷涂硅油、氟系或脂肪酸酯类脱模剂。未经处理的 PBT 塑料表面达因值通常只有 30 mN/m 左右,胶水点上去后接触角很大,根本无法在微观粗糙面上完全铺展,固化后看似粘住了,稍微经历几次冷热循环就会整块从壳体内壁剥离。
LCP 材质的挑战则更为极端。一方面, LCP 在 20 GHz 乃至更高频段下具备极佳的低介电常数(2.5 至 3.2)和超低介质损耗,是 224G/448G 高速背板连接器不可替代的绝缘骨架;但另一方面, LCP 分子链高度取向,表面极其光滑惰性,且其流动方向的面内热膨胀系数低至 2 至 10 ppm/°C,与铜合金端子(17 ppm/°C)及常规灌封胶之间存在明显的热失配台阶。针对 LCP 壳体的灌封,胶体不仅要靠专用增粘体系攻克低表面能粘接,还必须精准调控模量与 CTE,避免交变应力将脆性的 LCP 薄壁拉裂或将界面扯开。
此外,在高压连接器设计中,壳体材料通常根据 IEC 60112 选用高相比漏电起痕指数(CTI ≥ 600 V,即 PLC 0 级)的改性工程塑料。如果灌封胶本身的耐电弧与耐漏电起痕能力不匹配,或者胶壳界面存在微米级气隙,高压电场下界面照样会发生碳化爬电。峻茂通过在高纯环氧网络中引入阻燃消弧填料,使胶体固化后的 CTI 指标与高绝缘壳体全面对齐。
等离子、底涂与阶梯固化
界面锚固的工程路径可以拆成三步。第一步是表面活化,用等离子处理同时清洁金属插针与塑料壳体,去除脱模剂与机加工油膜,并在表面生成羟基、羧基等活性基团。第二步是偶联层设计,在环氧体系中接枝大分子偶联基团与增粘树脂,使其在固化过程中与塑料表面的微量极性基团、金属镀层表面的氧化层发生化学键合,形成分子级锚固力。第三步是固化程序匹配,用阶梯升温让胶体在界面完全浸润之后才开始凝胶,避免早期交联锁死润湿通道。
这三步的顺序不能调换。产线上常见的问题是先做低温预固化把胶体定型,再升到高温完成交联,看似缩短节拍,实际让胶体在界面尚未润湿时就失去流动性,附着力数据会明显低于实验室值。对结构复杂、等离子阴影区覆盖不到的壳体,底涂剂(Primer)是并行的补充路线,先把活性基团以溶液形式带进缝隙,再靠胶体自身的偶联体系完成接枝。峻茂在这两套工艺上都给出窗口参数,活化后的停放时间与达因值判定一并写进工艺文件。
等离子活化有时效。活化后的表面会重新吸附空气中的碳氢化合物,达因值随停放时间下降;超过窗口还没有注胶,界面就等于回到了未处理状态。产线上把活化到注胶的间隔写成硬约束,比事后加胶量更有效。
先看断口,再看强度
验证界面余量最有效的手段是破坏性撕裂测试,并且必须同时记录力值与断裂位置。经过 1000 次冷热循环老化后再做撕裂,断裂面落在胶体内部属于内聚破坏(Cohesive Failure),说明界面附着力已经高于胶体自身强度,密封界面存在冗余;断裂面沿壳体界面展开属于界面剥离(Interfacial Failure),问题通常出在表面处理与偶联层,而不是胶体强度不足。只看强度数字无法区分这两种失效,而它们指向的改进方向完全不同。
我们看客户送来的撕裂样件,先看断口,再看数字。断口在内聚, 26 MPa 才有意义;断口在界面, 26 MPa 只说明胶体自身够强,说明不了界面。峻茂的放行口径很明确:老化后铜镀层与工程塑料界面必须出现内聚破坏,并保留断裂位置记录供工程师判断余量。宽温域刚性档对铜镀层的剪切强度做到 26 MPa,−55 °C 至 280 °C 区间内不崩角; GJB 150.5A 冷热冲击 500 次后剪切保持率 92%, 85 °C/85% RH 湿热 1000 h 后保持率 76%。
高端连接器界面的材料逻辑
连接器的品类跨度很大,材料逻辑却可以按失效路径归成几类:低温与盐雾主导的军标界面,高压与爬电主导的车规界面,介电与位移主导的高速界面,灭菌与析出主导的医用界面,以及户外老化与弯折主导的储能与机器人界面。
军用航空插头与 GJB 599A
军用圆形连接器以 GJB 599A(对应美军标 MIL-DTL-38999 系列)与 GJB 598(与 MIL-C-26482 对应)为主流,壳体多为铝合金或不锈钢,接触件镀金,插合面与尾部双重密封,工作温区 −65 °C 至 +200 °C,插拔寿命 500 次,随机振动覆盖 10 至 2000 Hz,冲击可达 300 g/3 ms。高密度型谱在单一壳体上集成 128 个接触件,电源、同轴、双绞与光纤端子混装,绝缘电阻常态在 3000 至 5000 MΩ 量级,湿热后不低于 100 MΩ。
这类产品的尾附件灌封要求三项同时成立:−55 °C 低温下不开裂; 500 h 中性盐雾与 28 天湿热后绝缘电阻仍维持在 100 MΩ 以上;插拔与振动后不因胶体蠕变产生端接区位移。铜镀层与 PTFE 的组合是经典难题。特氟龙表面能低至 18 mN/m 左右,氟原子紧密包裹碳链形成极强的化学惰性屏蔽,常规胶粘剂在常温下几乎无法与它形成化学键合;仅靠物理包裹的界面在低温段会因膨胀差被剪开,在线根部留下渗漏通道。峻茂把 PTFE 表面活化工艺与专用偶联体系配套交付,让胶体在低温段保持界面连续,同时抑制多股绞线的爬胶。
800V 车规高压连接器与充电枪
汽车线束是一台车上数量最多的密封界面,整车连接器数量普遍在 1500 至 3000 个量级,每个都是一处潜在的湿气与盐雾入口。高压化把这条边界显著抬高:800V 平台下端子之间即使出现痕量水分也可能引发电弧,高压互锁回路(HVIL)与连接器位置保证(CPA)这类安全机制,还要求密封结构在反复插拔后仍能维持先接后断的顺序与锁止到位判定。
标准侧的口径正在细化。车规通用试验规程是 LV 214 与 USCAR-2,充电接口按 IEC 62196 考核,绝缘配合按 IEC 60664-1 设计,环境试验对应 ISO 16750-3,密封等级要求达到 IP67 甚至 IP6K9K 与 IPX8。面向 1000V 直流平台的产品规范也已经落地, GB/T 18501.8108-2026 对 2 芯 250 A、1000 V 功率加 2 芯 5 A、50 V 信号的矩形屏蔽连接器,明确了插合锁紧时 IP65/IP68、未插合时 IPXXB 的防护要求。壳体材料常为 PBT、PPS 或玻纤增强 PA66,工作温度上限在 150 °C 量级。
高压连接器灌封的技术门槛集中在三点。爬电距离与电气间隙要同时满足,端子间维持毫米级爬电距离,胶体必须是低离子含量的绝缘体,任何气隙与离子污染都会缩短有效爬电路径,在痕量水分下引发局部放电甚至电弧,局放起始电压(PDIV)因此成为高压灌封的准入指标。灌封必须无气泡,真空脱泡与分段注胶是常规动作,气泡同时削弱绝缘与密封。热失配应力必须被吸收,铜合金端子与 PBT 壳体之间的热膨胀系数差异会在冷热循环中累积界面位移,最终把界面推向剥离。峻茂用低收缩、低吸水与低应力环氧体系同时覆盖绝缘、密封与应力缓冲,交付指标除 −40 °C 至 +125 °C 循环后的强度保持率之外,还包括局放起始电压与灌封体内部的无损检查结果。
充电枪侧的难点在插拔与户外暴露叠加:枪头反复插拔带来的机械磨损、洗车与融雪盐雾的化学侵蚀、以及大电流下的温升,会同时压在密封界面上。灌封层在这里要保留足够的弹性余量以跟随插拔位移,又不能在高低温交变中失去回弹。
224G 背板、液冷快接头与 AI 数据中心
在 AI 超算集群与高密度交换机机柜中,电连接器已经从单纯的供电导通件演变为决定高速信号完整性(SI)与热管理生死的卡脖子组件。随着单通道 224 Gbps(PAM4 调制波特率 112 GBd)高速背板与正交连接器进入规模量产,光互连论坛(OIF)已在 CEI-448G 框架下启动 CEI-448G-VSR(极短距)与 CEI-448G-LR(长距)两个项目,推进下一代 448 Gbps 电互连的标准制定。如果 448G 继续沿用 PAM4 调制,符号率将高达 212 至 224 GBd,奈奎斯特(Nyquist)基频直接推高至 106 至 112 GHz;即便退一步采用更高阶的 PAM6(约 173 至 179 GBd,对应奈奎斯特频率约 87 GHz)或 PAM8(约 149 GBd),也正好撞上现有传统压接与可插拔连接器 67 至 85 GHz 的带宽滚降极限。实测数据显示, 0.5 米长的双轴高速铜缆(Twinax)组件在 100 GHz 频点的通道插入损耗已高达 15 至 20 dB。为了保住微弱的眼图信噪比余量,系统架构正加速向共封装铜(CPC, Co-Packaged Copper)与近封装铜(NPC, Near-Package Copper)演进,将高频连接器直接贴近算力 ASIC 封装基板边缘。
这种百吉赫兹(100 GHz+)级别的超高速互连对连接器端子固定与尾端密封胶提出了近乎苛刻的双重约束。一是高频介电损耗约束。胶体一旦接触或靠近差分信号引脚,其介电常数(Dk)与介质损耗角正切(Df)会直接改变传输线特征阻抗并吞噬高频能量。普通环氧树脂含有大量极性基团,且吸湿后水分(Dk 约 80)会导致高频损耗暴增,引发严重的阻抗不连续反射与通道回波损耗恶化,甚至放大差分线对内的频率相关时延偏差(Intra-pair Skew)。二是微米级固化位移约束。共封装与近封装高密度连接器的引脚间距与耦合对准容差已收紧至微米级,如果灌封点胶固化收缩率偏大,固化内应力会直接拉偏高速差分针脚的几何间距,彻底破坏预设的差分阻抗匹配。峻茂为此专门开发了低介电(10 GHz 下 Dk < 3.2)、超低吸湿且固化体积收缩率低于 0.06% 的高速互连专用封装体系,将冷热循环前后的插入损耗漂移与阻抗波动压制在极窄窗口内。
与此同时,单机柜功率突破 100 kW 甚至迈向 200 kW 让冷板式液冷成为算力中心标配,液冷快接头(UQD / 盲插型 UQDB)与内置微型冷板光模块的流体连接界面随之爆发。依据开放计算项目(OCP)发布的 Universal Quick Disconnect (UQD) 规范,标准快接头最高工作压力设定为 100 psi(约 6.89 bar;部分加强型产品标称 16 bar 工作压力),最低爆破压力为 300 psi(约 20.68 bar),要求在带压盲插或手动断开时实现无滴漏干断(单次插拔液体损失严格限制在 0.02 至 0.07 mL 以内),满足 5000 次插拔寿命及 10 年设计服役期,并在长期通入 17 °C 至 65 °C 去离子水或丙二醇/乙二醇水溶液(如 PG25)工况下保持零渗漏。针对液冷机柜内部液冷管路传感器接头、盲插浮动机构关联的电控线束及光电混合液冷模块密封,峻茂提供耐乙二醇/丙二醇冷却液长期高温浸泡不溶胀、抗水解且耐受高频压力脉动的特种密封体系,以实测质量体积变化率与浸泡后剪切保持率作为放行依据。
医用连接器与影像线束
高端医疗器械连接器(如电子内窥镜手柄插头、超声探头高密度线束、手术机器人多自由度机械臂线缆及 CT/MRI 影像高压连接器)的选型逻辑由灭菌耐受性与生物安全性主导。可重复使用的微创手术器械与内窥镜连接器,在生命周期内必须经历数百次高压蒸汽灭菌(Autoclave,按 ISO 17665:2024 规范执行,通常为 134 °C、2 bar 以上高温饱和水蒸气结合抽真空脉动循环),或者耐受过氧化氢低温等离子灭菌;而一次性介入导管连接器则普遍采用环氧乙烷(EO,参照 ISO 11135)或 25 kGy 级伽马射线/电子束辐照灭菌(参照 ISO 11137)。此外,组件还必须满足 ISO 10993 生物相容性评价(无细胞毒性、无致敏性)以及 IEC 60601-1 医用电气设备的漏电流与耐压安全隔离要求。
高温高压饱和水蒸气的渗透破坏力远超常规双 85 湿热试验。普通环氧灌封胶在经历二三十次 134 °C 蒸汽灭菌及急速抽真空闪蒸降压后,酯键或低交联密度网链会发生不可逆的热水解断链,表现为胶体表面发白、粉化、体积溶胀鼓包,紧接着水汽侵入内部造成图像传感器或主控信号短路。而在伽马射线高能辐照下,常规聚合物容易发生自由基断链降解、黄变脆化及气态小分子析出。峻茂医用级连接器灌封体系采用高度耐水解的刚柔复合芳香族/脂环族交联骨架,剔除易水解基团与重金属催化剂,兼具极低的总质量损失(TML)与可凝挥发物(CVCM,按 ASTM E595 考核),在历经百次以上高压蒸汽灭菌循环或高剂量辐照后,依然保持光洁致密的外观、高剪切粘接力与医疗级安全绝缘。
储能、光伏与机器人关节线束
在新能源发电侧与大型电化学储能集装箱中,直流母线电压已全面升至 1500V DC,户外连接器与汇流线束既要顶住长达十余年的高原强紫外暴晒、昼夜大温差凝露与沙尘侵蚀(要求长期满足 IP68 气密),还要防范储能液冷板冷却液意外滴漏引发的绝缘击穿。峻茂户外耐候灌封方案通过高交联耐黄变抗 UV 改性与超低吸水设计,保障极端户外全寿命周期的体积稳定性。
而在人形机器人(具身智能)与工业协作机器人领域,连接器与线束面临的是极其残酷的动态机械疲劳。人形机器人全身拥有数十个高扭矩密度旋转与直线执行器关节,动力线与编码器高速通信线束被塞在几厘米见方的狭小关节腔体内,伴随肢体运动承受数百万次的高频小半径弯折与扭转振动。如果沿用传统高硬度刚性灌封胶,线束出线根部会在几千次摆动内发生割裂或铜丝疲劳断路。针对机器人关节模组与柔性拖链线束连接器,峻茂开发了低模量、高撕裂强度且抗疲劳蠕变的韧性灌封分档,在锁死端子气密与止振的同时,在线束出口处形成平滑的模量过渡梯度,实测数百万次动态弯折后胶体不开裂、导线不断丝、接触电阻漂移落在测量重复性以内。
气密性:IP 等级、压力衰减与氦质谱
灌封是否真正起效,最终由气密性验证给出结论。连接器行业把气密性拆成两套语言:一套是防护等级,描述规定条件下的防尘防水能力;一套是泄漏率,给出单位时间内的气体流量。两套语言经常被混用,验收争议大多由此而来。
IP 等级与泄漏率不是一回事
连接器外壳防护等级通常依据 IEC 60529 或道路车辆标准 ISO 20653 判定。IP67 代表在 1 米水深下静态浸泡 30 分钟无有害进水, IP68 代表双方约定的更深水压与更长浸泡时间;而车规特有的 IP6K9K 则是用 80 °C 高温高压水柱(80 至 100 bar 压力,流量 14 至 16 L/min)在 10 至 15 厘米近距离内从多个角度对连接器猛烈喷射。工程上必须清楚:IP6K9K 考核的是密封界面抵抗高温水流冲击动压与热震的能力,而 IP68 考核的是长期静水压下的慢速毛细渗透,通过了 IP6K9K 绝不代表自动满足 IP68,两项试验不能互相替代。
由于泡水拆解目视法没法在自动化产线上做 100% 全检,量产线与实验室定量验收普遍采用 IEC 60512-14-4 浸水加压法或 USCAR-2 规定的压差衰减法(Pressure Decay)。测试时向连接器密封腔体充入 10 至 50 kPa(部分工况达 100 kPa)的干燥压缩空气,经过稳压阶段后监测单位时间内的压力跌落,并结合腔体等效容积换算为体积泄漏率,车规连接器的量产放行红线通常设定在 0.5 至 1.0 cc/min(mL/min)以内。这里有一个极易造成误判的现场变量:刚从点胶烘箱或老化箱拿出来的连接器,如果还没彻底冷却到与室温一致就直接上气密机台测试,腔体内部气体受热胀冷缩影响会产生明显的压力漂移(符合理想气体状态方程 PV = nRT),导致好品被误判为漏气,或者漏气件被掩盖。因此在气密性测试规程中强制规定温度平衡时间与标准参考腔压差比对,是保证 CPK 稳定的前提。
氦质谱细检漏与玻璃烧结
当应用场景升级到深海声呐、航天器舱段穿墙连接器、高真空半导体设备或激光雷达光电密封界面时,压降法的精度已远远不够,必须启用基于 ISO 20485 示踪气体法的氦质谱检漏仪。在军工与宇航领域,参照 MIL-STD-883 Method 1014 密封性试验标准,采用玻璃烧结(Glass-to-Metal Seal)或陶瓷金属钎焊的气密连接器,氦气漏率通常要求控制在 10⁻⁷ 至 10⁻⁹ atm·cc/s 量级。
在工程评审中需要客观区分玻璃烧结与高分子树脂灌封的物理本质:任何有机高分子材料在分子链间隙上对直径极小的氦原子都存在天然的本征透气率(Permeation),高分子灌封的作用是消灭界面通道型漏孔并在规定压差下实现极低漏率(通常在 10⁻⁵ 至 10⁻⁷ atm·cc/s 区间,视灌封层厚度与填料装载量而定),以及为玻璃烧结航插的尾部焊杯和导线提供应力保护与潮气隔离。峻茂通过高交联密度设计与高比例无机鳞片/球形微粉紧密堆积,大幅拉长气体分子在胶体内部的扩散迷宫路径,并配合客户统一测试温度、充氦压力、背压抽空时间与本底扣除口径,确保实验室摸底数据与产线终检完全闭环。
先老化,再测气密
连接器气密性验证的顺序比方法本身更容易被忽略。原始状态下的气密合格说明不了可靠性,真正的风险出现在回流焊、冷热冲击与双 85 老化之后:界面已经承受热机械应力与水解作用,此时再测气密性才能暴露累积损伤。峻茂在项目导入阶段按预处理、老化、气密三步建立验证序列,把回流焊预处理(J-STD-020)、冷热冲击与湿热老化前置到气密判定之前,用同一批样品串行比对。
顺序对问题定位同样有用。气密性只在老化后失效,指向界面锚固与固化收缩;老化前就不合格,问题多在注胶量、真空脱泡或腔体设计。两类问题的改进方向差别很大,验证顺序因此直接决定排查效率。
连接器灌封胶选型速查
评审阶段可以直接拿这张表对口径。左列是界面,中间两列分别是这类界面最常见的失效与放行前要拿到的工艺窗口和数据,右列是峻茂对应的材料方向:
| 应用界面 | 典型失效模式 | 工艺窗口与放行数据 | 峻茂对应方向 |
|---|---|---|---|
| 军用航空插头与尾附件灌封 | 低温开裂、界面剥离、盐雾后绝缘下降 | GJB 150.5A 冷热冲击、500 h 盐雾、内聚破坏 | 军标连接器灌封环氧(宽温域刚性档) |
| 800V 车规高压连接器与充电枪 | 爬电失效、气隙放电、端子界面剥离 | 低离子含量、无气泡、局放起始电压、LV 214 / USCAR-2 | 高压绝缘灌封环氧(低收缩低吸水档) |
| 224G 高速背板与近封装互连 | 介质损耗上升、固化位移破坏阻抗 | 低介电常数、低损耗因子、低固化收缩 | 高速连接器灌封环氧(低收缩低介电档) |
| 液冷快接头与冷却液管路 | 冷却液溶胀、压力交变下密封失效 | 介质兼容性、压力循环后强度保持率 | 耐冷却液密封环氧(耐介质档) |
| 医用连接器与影像线束 | 蒸汽灭菌水解、辐照后强度衰减 | ISO 10993、IEC 60601-1、辐照后保持率 | 医用洁净环氧(耐灭菌耐辐照档) |
| 储能与光伏连接器 | 紫外老化、湿热后界面失效 | IP68、紫外老化、体积变化率 | 户外耐候灌封环氧(低吸水档) |
| 机器人关节与柔性线束 | 弯折断裂、胶体把线束变脆 | 低模量、耐弯折、导通电阻漂移 | 低模量柔性灌封环氧(耐弯折档) |
四条工程边界
峻茂新材料(SCITEO)在连接器与线束封装领域交付的从来不只是一支胶水。我们习惯在项目立项之初,直接与客户的研发、工艺及质量团队对齐四条工程边界:以屈服应力和触变恢复时间划定微缝渗透与防漏防爬胶的流变边界,以潜伏性低放热和低于 0.06% 的体积收缩率划定高硬度抗开裂的内应力边界,以等离子/底涂活化窗口和大分子偶联技术划定 PA66、PBT、LCP 乃至 PTFE 特氟龙的界面化学锚固边界,再以超低游离离子和低吸水率守住高压局放与高频介电的电学边界。四条边界在立项初期对齐之后,后续的配方调整、工艺窗口与放行数据才不会互相冲突。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
连接器灌封胶在冷热冲击后开裂,根因在胶体强度还是界面应力?
多数案例的根因落在界面应力而不是胶体本体强度。金属插针的热膨胀系数约 17 ppm/°C, PA66 与 PBT 壳体落在 20 至 50 ppm/°C 区间,常规环氧灌封胶落在 40 至 65 ppm/°C 区间,三者差值在快速降温段转化为界面剪切应力;当界面锚固力不足以吸收这部分位移,裂纹会从界面萌生并沿填料与基体界面扩展。判定方法是在老化后做撕裂测试并同时记录断裂位置:断口落在胶体内部属于内聚破坏,说明界面仍有余量;断口沿壳体界面展开,则问题出在表面处理与偶联层。峻茂的口径是把固化体积收缩率压到 0.5% 以内、低收缩款 0.06% 以下,从源头削减残余内应力,同时用偶联层提升界面锚固力。
灌封胶为什么会漏胶,又为什么会沿线束爬胶?
两个现象来自同一组流变参数的正反面。漏胶发生在静置阶段:胶液屈服应力不足时会顺着底部插针孔流出,固化后污染插针接触面,直接导致接触不良。爬胶即芯吸效应(Wicking),发生在多股铜线的股间缝隙:毛细作用把胶液沿导线向上输送,固化后线束由柔性变为刚性,弯折时在胶体边界处断裂并把应力传递到压接区。峻茂把这两件事交给同一套流变参数:假塑性结构在静置时靠屈服应力封住缝隙,触变恢复时间压到秒级,让胶液在到达目标高度之前完成凝胶,爬胶高度也一并纳入交付验收数据。
PA66、PBT、LCP 表面能低又带脱模剂,长期附着力怎么保证?
靠界面化学与工艺两侧同时处理。材料侧在环氧体系中接枝大分子偶联基团与增粘树脂,让固化过程中胶体与塑料表面的微量极性基团、金属镀层表面的氧化层发生化学键合。工艺侧先做等离子活化:未处理 PBT 的表面能约 30 mN/m,活化后可提升到 72 mN/m 以上,达到这一阈值之后胶液才可能完全润湿并形成连续界面,同时把脱模剂与机加工油膜一并清除。结构复杂、等离子阴影区覆盖不到的壳体,可以改用底涂剂(Primer)把活性基团以溶液形式带进缝隙。需要特别留意 LCP,它的面内热膨胀系数只有 2 至 10 ppm/°C,与铜合金差距显著,界面剪切应力更集中,胶体必须同时具备低模量应力缓冲能力。
特氟龙线束几乎不粘,军用连接器怎么做界面密封?
PTFE 表面能极低、化学惰性强,常温下几乎不与常规胶粘剂形成化学键合,勉强包裹的界面在低温环境下会瞬间剥离并在线根部留下缝隙。可行路径是把 PTFE 专用表面活化工艺与配套偶联体系一起使用,让界面从物理包裹升级为化学锚固,再进入 −55 °C 低温考核验证。峻茂按配套工艺交付这一界面,活化窗口、停放时间与低温循环后的界面连续性都写进工艺文件,客户不必在生产线上自行摸索参数。
高硬度刚性灌封胶为什么可以做到不开裂?
高硬度不等于高脆性,前提是固化收缩与残余内应力受控。连接器灌封要求 Shore D 80 以上(按 ASTM D2240 测试)以满足防拆卸与抗机械破坏,普通硬质环氧开裂的根源在交联放热峰过高、体积收缩过大,冷却后残余应力已经接近材料的临界断裂能。峻茂用潜伏性固化体系压低放热峰,把固化体积收缩率控制在 0.5% 以内;同时在树脂基体里构建刚性致密化网络,用表面处理的无机硅微粉做级配填充,让裂纹尖端在微观尺度被阻断与偏转。宏观刚性、微观耗能同时成立,刚性抗裂才有物理基础。
连接器气密性该怎么验证,为什么必须先热冲击再测气密?
原始状态的气密合格说明不了可靠性。真正的风险出现在回流焊、冷热冲击与双 85 老化之后,界面已经承受热机械应力与水解作用,此时测气密性才能暴露累积损伤。定量口径按 IEC 60512-14-4 的浸水加压法与 USCAR-2 的压力衰减法执行,在 10 至 50 kPa 量级加压后测量泄漏率,车规连接器量产放行门槛通常落在 0.5 至 1 cc/min。防护等级按 IEC 60529 判定 IP67 与 IP68, IP67 对应 1 m 水深 30 分钟;带 K 的等级归道路车辆体系, IP6K9K 按 ISO 20653 在 80 至 100 bar、80 °C 近距热水喷射下考核,与 IP68 的静水压浸没不是同一套口径,数据不能互相顶替。需要区分的是, IP 等级与氦检漏率并不等价,前者描述规定条件下的防尘防水能力,后者给出气体泄漏率。树脂灌封件的细检漏按 ISO 20485 的示踪气体法执行,军用与航天玻璃烧结结构则按 MIL-STD-883 Method 1014 判定,玻璃对金属界面通常在 10⁻⁷ atm·cc/s 量级,指标收紧到 10⁻⁹ 量级时陶瓷金属封接更有余量。测量前必须完成温度平衡,否则温度梯度造成的压力漂移会被误读为泄漏。
800V 车规高压连接器与 224G 高速背板,对灌封胶额外要求什么?
两者指向不同物理量。800V 高压侧的核心是绝缘与爬电:端子间需要维持毫米级爬电距离,胶体必须低离子含量且无气泡,否则气隙与离子污染会缩短有效爬电路径,在痕量水分下引发局部放电甚至电弧,局放起始电压因此成为准入指标。224G 高速侧的核心是介电与位移:224G 的 PAM4 符号率是 112 GBd, 448G 若沿用 PAM4 就要翻到 224 GBd,即便退到 PAM6 仍有 179 GBd,而传统压接与可插拔连接器链路从 67 GHz 起开始滚降,到 85 至 90 GHz 量级已无可用带宽余量; OIF 已启动 CEI-448G-VSR 与 CEI-448G-LR 两个项目,并把 PAM6/PAM8 这类更高阶调制纳入候选;胶体在这段频段仍要保持低介电常数与低损耗因子,吸湿与离子杂质都会推高介质损耗并折算成插入损耗与眼图余量。共封装铜与近封装铜架构把对准容差压到微米量级,固化收缩会直接移动耦合位置。峻茂在这两类界面分别以低离子绝缘体系与低收缩低介电体系应对,并把冷热循环后的绝缘电阻与插入损耗漂移纳入验证序列。
低压注塑、三防漆与灌封,产线上该怎么分工?
三条路线处理的是不同层级的风险。三防漆在表面成膜,挡的是板面凝露与轻量污染,插针环缝、股间通道与压接区仍然是空腔,长期气密不能靠它。低压注塑(LPM)用低粘度聚酰胺热熔胶,在 1.5 至 3 MPa、190 至 230 °C 下包覆线束与端子,一个循环可以压到 30 s 量级,应变释放与 IP67 级防护做得干净,但热塑体在 125 °C 以上长期服役会软化,高压绝缘与耐冷却液不是它的强项。灌封用热固性环氧把尾附件腔体整体填满,密封、绝缘、固定与导热一并承担,代价是节拍与返修性。峻茂通常按服役温区、介质与插拔次数三条线帮客户划分,而不是按现有设备习惯选。
