耐高低温胶水怎么选?-70 °C 到 300 °C 宽温域粘接的 CTE 匹配、粘接密封防开裂

峻茂宽温域工程笔记:−70~300 °C 全温区的低温韧性、高 Tg 骨架与低收缩配方协同,模量谱平坦化、断裂韧性与 TC1500/THS1500 强度保持率

摘要 (Abstract)

−70 °C 至 +300 °C 是车规级功率与控制电子、高可靠航空军工元器件、高功率激光光电子以及高寒户外工业装备重叠度最高的宽温域区间,也是耐高低温胶水选型最容易在量产验证阶段暴雷的温区。产线与可靠性工程师在选型初期最常见的误区,是只核对参数表上的最低工作温度与最高耐温两个孤立端点。真正决定粘接界面在剧烈温变下会不会发生脱胶、分层或微裂纹扩展的,其实是三项必须联动考核的物理量:储能模量在整条温度谱线上的平坦度、胶层与异种基材之间的热膨胀系数(CTE)失配量,以及经历长期高温热老化与高低温交变冲击后的界面剪切强度保持率。峻茂新材料宽温域耐高低温环氧结构胶与密封胶体系,将 −70 °C 极寒抗脆裂韧性、300 °C 长期连续耐热能力与 260 °C 无铅回流焊峰值热冲击耐受性整合进同一套树脂骨架:在 −70 °C 低温环境下拉伸剪切强度保持 18 MPa 以上且无脆性断裂,经历 1500 次加严冷热循环(TC1500)与 1500 小时双 85 湿热偏置(THS1500)后,界面剪切强度保持率分别不低于 95% 与 90%。至于液氮液氢温区的超低温深冷粘接,以及 300 °C 至 1000 °C 的耐超高温陶瓷化封装,由于交联网络演进方向完全不同,由峻茂独立的深冷与超高温产品线分别承接,本文专门拆解 −70 °C 至 +300 °C 这一工程失效最密集的宽温域闭环。

横跨 370 °C 温差的底层矛盾,在于低温端与高温端对高分子交联网络提出了截然相反的物理诉求。低温区要求分子链段保留足够的局部自由体积与松弛能力,压制玻璃态模量暴涨,防止冷缩应力诱发脆性开裂;高温区则要求高密度交联网络提供极高的键能冗余与抗氧化刚性,抑制高温软化塌陷、热膨胀失控与介电绝缘劣化。实际服役的器件往往要在同一层百微米乃至十微米级的胶层上,交替承受持续高温烘烤、瞬态大功率脉冲发热与数千次高低温冷热冲击,多物理场耦合诱发的界面疲劳往往远早于材料本体的热分解极限。

核心参数对比

下面这张表是我们交给客户的第一份技术资料里就会附上的对照,行业常规一列取自公开技术资料与常见通用体系的典型值,不是刻意挑出来的差样本。同一份资料里还会一并给出 DMA、TMA 与循环后的保持率曲线,数字和曲线要能互相印证。

横向滑动查阅→
参数峻茂方案行业常规测试标准
低温工作下限−70 °C(通用型 −55 °C)−40 °CGB/T 7124(低温剪切)
长期耐温上限300 °C(连续 1000h)150-200 °CTGA / 长期热老化
−70 °C 剪切强度≥18 MPa(无脆裂)脆断GB/T 7124
低温断裂韧性 KIC≥5.3 MPa√m(液氮温区下限包络)1.5-2.5 MPa√m液氮温区三点弯曲
CTE(Tg 以下)<30(光学款 13-20)50-80 ppm/°CTMA
玻璃化转变点180-230 °C120-180 °CDMA
加严冷热循环剪切保持率≥95%(TC1500)低于 50%JESD22-A104F.01
湿热偏置剪切保持率≥90%(THS1500, 85 °C/85% RH)低于 40%JESD22-A101
260 °C 峰值回流焊耐受≥3 次1 次(开裂)J-STD-020
固化体积收缩率<0.06%1-3%ISO 2577
可迁移离子含量≤5 ppm(Na⁺/Cl⁻)30-100 ppmIC 离子色谱

宽温域的第一性原理:把温度谱线换算成界面载荷

宽温域胶粘剂要回答的问题不止于能承受多少度:在 −70 °C 到 +300 °C 的每一个温度切片上,由异种材料热失配积聚起来的界面剪切应力与法向剥离应力,是否始终处于胶粘剂在该温度下的内聚强度与界面结合力包络线之内。把这笔账拆开,核心控制变量只有三个:储能模量随温度的变化率、热膨胀系数失配量,以及交联网络锁定的零应力基准温度。

热应力积分

在半导体封装、精密传感器与混合微电路模组中,单晶硅、氮化铝陶瓷、可伐合金(Kovar)、无氧铜、不锈钢以及 FR-4 玻纤基板的线性热膨胀系数(CTE)分别处在 2.6、4.5、5.2、16.5、16~17 与 14~18 ppm/°C 的水平。异种材料共处同一界面时,收缩步调不一致产生应变差,累积为界面剪切应力:

σ = ∫ [ E(T) · (α基材 - α胶粘剂) ] dT(积分自低温端至高温端)

其中 E(T) 为胶体储能模量(Storage Modulus)随温度的函数,α 为材料热膨胀系数。这条式子给出两个可执行方向:压低 CTE 是把 α 项缩小,拓宽模量平台是把 E(T) 项压平;在跨越 370 °C 温差、两端对模量要求相反的工况里,必须同时约束这两项。很多选型争议其实是在争论 α 项和 E(T) 项谁该让步,把这条积分摊开写出来,讨论往往就能落到具体数字上。

模量谱平坦化:抑制低温脆化与高温塌陷

普通高 Tg 环氧胶在越过玻璃化转变区后,储能模量往往出现两到三个数量级的断崖式下跌,导致高温下结构松弛、微米级光路或传感器基准位发生不可逆蠕变;而在 −40 °C 以下的深度玻璃态(Deep Glassy State)区间,次级运动(β 松弛与 γ 松弛)被彻底冻结,储能模量飙升至数吉帕(GPa),材料变成脆性玻璃体。

峻茂宽温域配方的核心路线是模量谱平坦化设计。我们在刚性多官能团耐热芳环骨架中,精准嵌段引入具有低旋转位阻的柔性醚键与特定链长的杂化链段,并构建纳米级互穿网络微区。这种多相协同结构让次级松弛峰向 −80 °C 以下推移,使胶体在 −70 °C 至 +300 °C 的全温域跨度内,储能模量波动被收敛在一个数量级以内的宽平平台上。低温下链段局部微区仍能通过构象微调吸收冷缩形变,高温下刚性交联主干则牢牢锁住几何尺寸,彻底消除“保高温必脆裂、保低温必软化”的配方悖论。

断裂韧性:低温端的真正门槛

在实际失效分析(FA)切片中,冷热冲击导致的粘接失效极少是胶层整体被拉断,绝大多数源于异种材质交界面的自由边缘(Free-edge)或引线转角处存在应力奇异点,诱发微米级初始缺陷并发生无阻力脆性扩展。决定微裂纹会不会瞬间贯穿整个粘接面的物理指标不是拉伸强度,而是低温平面应变断裂韧性 KIC 与临界能量释放率 GIC。

未经增韧改性的刚性环氧在 −70 °C 下的 KIC 通常不足 2.0 MPa√m,轻微的热冲击就会引发灾难性脆性断裂。如果在配方中盲目添加传统液态端羧基丁腈橡胶(CTBN),虽然能提升韧性,但会大幅拉低 Tg 并在 200 °C 以上发生双键热氧断链老化。峻茂采用预交联亚微米核壳结构弹性体(CSR)与特种耐高温超支化韧性相复合技术,将低温断裂韧性推高至 5.3 MPa√m 以上,同时完全不牺牲连续相的玻璃化转变温度与高温绝缘性能。当低温冷缩在胶层尖端产生高三轴静水张应力时,纳米核壳粒子率先发生可控内空穴化(Cavitation),释放局部静水压力并诱发周围基体产生密集的剪切屈服带与裂纹钉扎效应,将原本集中在一点的裂纹尖端驱动力耗散到整个微区体积中。

横向滑动查阅→
峻茂宽温域胶粘剂模量谱与 CTE 失配模型:−70~+300 °C 储能模量落在 300–3000 MPa 平台,右侧为硅到常规环氧的 CTE 谱阶梯

低温端:−70 °C 至 −40 °C 的脆化与界面剥离

液氮与液氢温区的深冷粘接有独立技术路线,这里只讨论宽温域产品真正要覆盖的那一段:−70 °C 至 −40 °C,对应高纬度户外设备、高空机载电子与寒区服役装备。这一段与深冷粘接的差别,不在于温度低多少,而在于它必须和 300 °C 的高温端共用同一层界面,两端的材料取向天然冲突。

深度玻璃态与模量抬升

在协助客户做低温应用协同开发时,我们经常需要纠正一个根深蒂固的采购误区:认为低温胶水的 Tg 越低越好,甚至要求 Tg 低于 −70 °C。实际上,对于需要承担结构锚固、微米级光学对准或高气密封装的胶粘剂而言,如果 Tg 低于服役下限,意味着胶体在整个工作温区内都处于高弹橡胶态,不仅热膨胀系数会暴增至 150 ppm/°C 以上,而且高温下毫无刚性可言,轻微外力或自重就会导致粘接件移位。

高可靠结构粘接在宽温域下的正确路径,是采用高 Tg(180 °C 至 230 °C)刚性交联网络作为尺寸稳定的基石,同时将 −70 °C 至室温区间的玻璃态储能模量斜率压平,并依靠高断裂韧性抑制脆裂。换言之,只要胶层在玻璃态下的 CTE 与基材高度匹配,且低温段具备充足的微观塑性耗散能力,高 Tg 体系在 −70 °C 冷热冲击下的结构完整度与尺寸保持精度,反而远优于在温变区间内反复跨越玻璃化转变区的低 Tg 柔性胶。

界面剥离、结露与气密性失效

低温失效的早期表征往往不是结构脱落,而是密封气密性(Hermeticity)失守。当环境温度急剧跌落至 −55 °C 乃至 −70 °C 时,胶层的自由收缩趋势受到金属外壳或陶瓷基座的刚性约束,在粘接界面的边缘处转化成极高的法向剥离应力(Peel Stress)与剪切应力峰值。如果胶水对金属镀层(如镀金、镀镍、钝化铝合金)或陶瓷表面的化学键合密度不足,界面边缘会率先撕开一条几微米宽的不可见微裂隙。

一旦器件从低温区回到常温潮湿环境,外部水汽便沿着这条微通道在毛细管负压作用下被吸入腔体内部;下一次降温时,侵入界面缝隙的水分冻结成冰并发生约 9% 的体积膨胀,像楔子一样将界面进一步劈开。对于军用气密继电器、高稳晶体谐振器、MEMS 惯性陀螺仪以及车载毫米波雷达模组而言,腔体内部哪怕渗入微量水汽并在低温下凝露结霜,都会直接引发触点接触电阻异常跳变、谐振频率漂移或高阻抗电信号短路。我们在实验室解剖过大量外观毫无裂痕、但红墨水渗透试验(Dye and Pry)或超声扫描下边缘已呈环状脱粘的返修件,根源全在于低温剥离强度与湿热界面保持率不足。因此,在低温端选型中,必须将低温剪切强度(≥18 MPa)、低温剥离抗力与冷热循环后的氦质谱检漏率绑在一起考核。

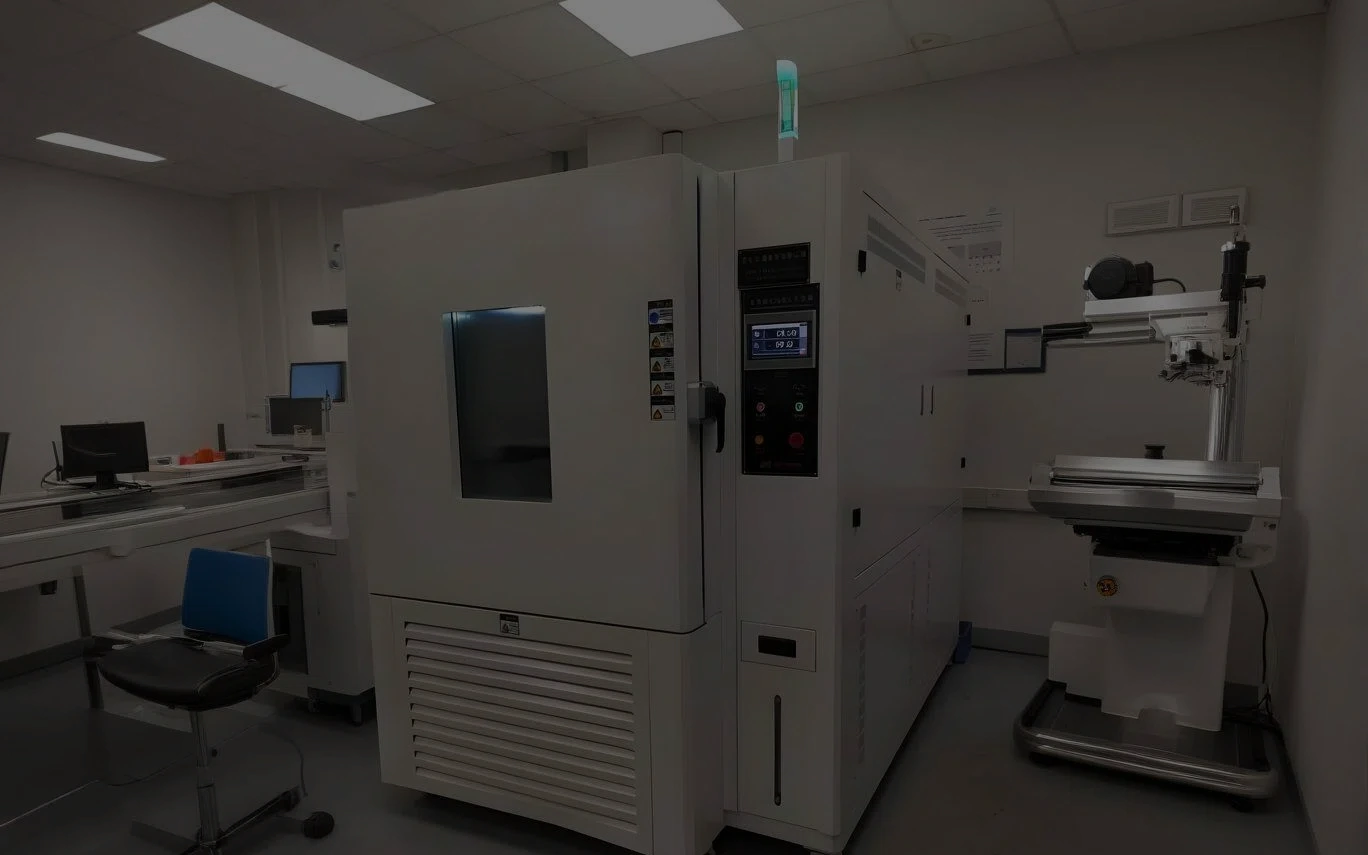

峻茂研发团队分析宽温域环氧胶在低温到高温区间的冷热冲击与剪切强度老化测试设备

高温端:+150 °C 至 +300 °C 的热氧老化、介电与出气

宽温域产品的高温端约束与纯耐高温胶并不重合:胶体必须在高温下维持低收缩与低应力,否则低温端积累的韧性设计会在固化与热老化阶段被残余应力抵消。这是我们做宽温域配方时最先确立的一条边界,也是它和单一耐高温产品最大的区别。

热氧降解与体积膨胀

在 150 °C 至 300 °C 连续服役的工况中,主导失效模式是主链的热氧降解(Thermo-Oxidative Degradation)与界面极性基团的氧化。体积膨胀叠加胶体自身释气,会在密封结构内部形成附加压力;对车规功率器件、工业电源模块与军品腔体而言,密封失效往往先于力学失效出现。宽温域配方的解法是提高交联网络的键能与氧化稳定性,并把固化收缩率(Cure Shrinkage)压到 0.06% 以下。

介电衰减、离子迁移与真空出气

在微电子与高密度射频封装中,高温往往与高偏置电压、高湿环境结伴出现。随着温度越过 150 °C,聚合物自由体积膨胀加剧,离子电导率随自由体积增大呈指数级上升,直接拉低体积电阻率并推高介电损耗角正切值。如果胶粘剂树脂原料在合成水洗阶段残留了较高浓度的游离钠离子(Na+)、钾离子(K+)或可水解氯离子(Cl-),在双 85 湿热偏压或高温高湿工况下,这些活跃离子会在微米级线宽的电极之间发生定向电化学迁移(Electrochemical Migration, ECM),在阴极还原生长出金属枝晶(Dendrite),或沿玻纤-树脂界面形成导电阳极丝(CAF)漏电,导致射频插损恶化甚至微电路瞬间烧毁,而此时胶层的机械粘接力往往还完好无损。峻茂全系宽温域电子级配方均经过深度去离子提纯工艺,可萃取阴阳离子含量控制在 5 ppm 以下。

此外,在光学载荷、红外焦平面探测器、高真空激光谐振腔与高气密微组装腔体中,高温还会加速未交联低聚物、增塑剂或残留溶剂的脱附挥发(Outgassing)。按照 ASTM E595 真空脱气标准(在 125 °C、真空度优于 7×10-3 Pa 下烘烤 24 小时),航天与高精密光学级的准入红线是总质量损失(TML)不超过 1.0%,收集到的可凝挥发物(CVCM)不超过 0.10%。一旦 CVCM 超标,挥发出的硅氧烷或小分子有机物就会冷凝沉积在冰冷的光学透镜、激光晶体端面或继电器纯银触点上,造成激光高能烧蚀黑斑或触点接触失效。峻茂无溶剂百级洁净宽温域体系完全摒弃易挥发稀释剂,实测 CVCM 低于 0.005%,防止释气带来的可靠性挑战。

温度谱线两端的边界承接

超过 300 °C 后常规高分子网络进入不可逆热氧降解区间,界面材料需要切换到耐超高温配方路线,由峻茂耐超高温胶在 300 °C 至 1000 °C 区间承接结构锚固与电气绝缘,该温区最先失守的通常是绝缘指标而不是力学强度。另一端同样有独立路线:液氮温区乃至 −255 °C 级的界面主要依靠低模量应力缓冲与高断裂韧性设计,与本区间的配方逻辑同源,只是指标权重不同。峻茂以同一套验证体系覆盖这三段温区,客户在划温度谱线时不必在供应商之间反复切换口径。

验证体系:制程热冲击、温度冲击与温度循环

宽温域材料的能力要由三组不同的试验分别证明,混用会得出错误结论。这三组试验的升降温速率、载荷幅值和失效模式都不一样,下面逐组拆开。

制程热冲击:260 °C 峰值回流焊与返修叠加

PCBA 制造环节,胶粘剂点胶固化后必须无损通过回流焊。峰值区温度在几十秒内升至约 260 °C,常规胶水越过转变点后储能模量断崖式下降,在热风扰动与传输震动下失去支撑的元器件发生漂移甚至脱落;若 CTE 过大,体积膨胀产生的拉扯力会直接把微小焊盘拔起。双面贴装与返修让胶体不止经历一次回流,工程上应按 3 次以上冲击余量评估;峻茂宽温域体系经 3 次以上 260 °C 峰值回流后,不出现微裂纹、分层与剥离。

GJB 150.5A 温度冲击:瞬态热梯度下的断裂韧性

军用装备与机载器件执行的 GJB 150.5A-2009(以及美军标 MIL-STD-883 Method 1011)温度冲击试验(Thermal Shock),与常规温循有着本质区别。温度冲击采用两箱法(提篮式快速转换)或液槽冲击,典型剖面取 −55 °C(或 −65 °C)低温槽与 +125 °C(或 +150 °C)高温槽,并要求转换时间控制在 1 分钟以内,大气温度变化速率远超 10 °C/min。

在这种近乎阶跃函数的极端热冲击下,器件外壳与内部芯体之间来不及完成热传导平衡,会在粘接界面处拉出极其陡峭的瞬态空间温度梯度。外层金属已经剧烈膨胀或急剧冷缩,内层陶瓷或芯片还停留在上一温区的尺寸状态,界面瞬间承受接近理论极值的剪切冲击波。这项测试考核的不是长周期蠕变,而是胶层在瞬态高应变率加载下的动态断裂韧性与抗冲击内聚强度。我们在协助研究所做定型摸底时发现,凡是依赖低分子量增塑剂做假性增韧的胶水,在 GJB 150.5A-2009 转换时间收严到 30 秒以内时,往往在前 20 个循环内就会发生贯穿性脆断;唯有依靠化学键合核壳增韧且模量平台平缓的体系,才能稳过数百次冲击。

AEC-Q100 与 JESD22-A104 温度循环:循环疲劳的萌生与扩展

车规电子与高可靠工业半导体广泛采用 JEDEC JESD22-A104F.01 标准进行温度循环(Temperature Cycling, TC)评估,升降温速率通常设定在 10 至 15 °C/min,并在高低温极值点保留 10 至 15 分钟的驻留(Soak)时间,以确保整个封装体达到热平衡并充分释放蠕变应力。在 AEC-Q100 Rev-J1 车规认证分级中,常规车身控制域适用的 Grade 1 要求覆盖 −40 °C 至 +125 °C 工作温区,温度循环条件为 −55 °C 至 +150 °C、1000 次;而部署在发动机舱、电驱逆变器、车载充电机(OBC)与变速箱控制单元(TCU)的 Grade 0 级芯片,工作上限直接拉升至 +150 °C,温度循环条件收紧到 −55 °C 至 +150 °C、2000 次。

从 +125 °C 跨越到 +150 °C 看似只抬高了 25 °C,但由于恰好逼近许多常规环氧胶的玻璃化转变区(120~150 °C),胶层的热膨胀系数会从玻璃态的 α1 陡增三倍以上进入高弹态的 α2,导致高温驻留段的体积膨胀应力呈几何级数倍增。每一次冷热循环都在胶层边缘的微缺陷处叠加一次交变塑性应变,遵循 Paris 公式(Paris' Law)推动疲劳裂纹缓慢向中心扩展,往往在 500 至 800 次循环后引发焊点疲劳开裂或芯片分层。峻茂车规级宽温域平台将 Tg 推高至 180 °C 以上,确保在 Grade 0 的 150 °C 顶峰依然稳居低膨胀的 α1 线性区;在 −40 °C 至 +125 °C 的模组级剖面上,峻茂把循环次数加严到 1500 次, TC1500 后剪切强度保持率仍不低于 95%; Grade 0 的 −55 °C 至 +150 °C、2000 次剖面另立数据组。

湿热偏置与盐雾:被低估的叠加变量

单纯温度不足以覆盖真实工况。高温高湿偏置会让界面发生水解断键,绝缘电阻与力学强度同时下降,车规与工规模组通常以 1000 小时稳态温湿度偏置寿命试验(即常说的双 85, 85 °C/85% RH)作为门槛,沿海与户外装备还要叠加盐雾与霉菌环境。峻茂把湿热偏置的时长同样加严到 1500 小时, THS1500 后剪切强度保持率不低于 90%,并把可迁移离子含量列为并列交付项。温度谱线与极值、湿度或真空条件、循环次数与驻留时间,四者并置,工况才算描述完整。

峻茂高阶场景的器件级界面应用

前面四节讲的是通用物理与验证口径。应用到具体器件,同一组参数的权重会差出很多,下面按温度谱线的形态挑几类有代表性的场景,重点讲界面材料该怎么取舍。更细的封装结构与产线工艺,站内有对应文章展开,这里只保留与宽温域选型直接相关的部分。

边缘 AI 与 AIoT 主控芯片封装

边缘 AI 主控正从单核控制走向多核异构与端侧大模型推理, NPU 算力已从数 TOPS 抬到数十 TOPS,旗舰平台进入 80 TOPS 量级,内存从 LPDDR4X 迁移到 LPDDR5X,部分新一代平台开始导入 LPDDR6,封装形态从 LGA 走向 FCBGA 与内存堆叠。界面载荷随之改变:芯片与基板之间的 CTE 失配被更大的封装面积放大,堆叠结构的翘曲在回流焊峰值区进一步恶化,而工业与车规场景要求器件在 −40 °C 至 +105 °C 乃至 +125 °C 之间长期稳定。

这类封装的失效是复合的:制程阶段承受 260 °C 峰值回流与双面贴装返修,服役阶段承受数千次冷热循环,两个阶段的应力方向与速率完全不同。峻茂宽温域体系以低于 0.06% 的固化收缩率与低模量应力缓冲,把芯片角部与凸点根部的应力集中摊到整个界面,并以高 Tg 骨架保证 260 °C 峰值区间的模量冗余。端侧算力以独立协处理模块外挂时,模块内部高带宽存储器与加速单元的热流密度远高于传统主控,导热界面与结构固定需在 −40 °C 至 +125 °C 之间保持热阻稳定。

封装端与整机端的良率与失效率,最终取决于界面行为能否被预测。芯片面积放大后的角部应力集中、堆叠结构的翘曲量级、以及温循后的对准与热阻保持,都由模量谱、CTE、固化收缩率与界面空洞率四个变量决定。峻茂针对大尺寸算力封装提供低 CTE(<25 ppm/°C)、超低固化收缩(<0.06%)且兼备微米级胶层应力缓冲能力的宽温域配方,将角部应力奇异峰平摊至整个粘接带;同时针对带有高热流密度散热诉求的固晶与盖板粘接界面,提供兼顾 1.5 至 6 W/m·K 导热通道与宽温域抗开裂能力的导热粘接体系,确保经历上千次冷热冲击后接触热阻不发生漂移。

高可靠军用电子元器件

高可靠电子系统的界面命题集中在一处:在密封腔体内长期维持电气切换、时频基准与储能节点的稳定性。承载这一命题的器件包括密封继电器、固体继电器与接触器、晶体谐振器、钽电容器与惯性器件,以及多芯片混合集成组件;共同约束是小型化、气密封装与十年以上免维护寿命,界面材料因此同时承担密封、绝缘与力学锚固三重职责。

界面失效集中在三处:线圈与磁路的灌封固定、晶体谐振器与惯性器件的刚性支撑、以及钽电容器的端头连接。GJB 150.5A 温度冲击的转换时间通常要求在 1 分钟以内,胶层要在 −55 °C 至 +150 °C 的急剧切换中不开裂、不脱粘;真空与辐照环境对出气的要求与气密性筛选走同一条链:按 GJB 548 与 MIL-STD-883 Method 1014 做氦质谱细检漏、按 Method 1018 控制内部水汽含量,可凝挥发物压到 0.1% 的筛选线之下,峻茂宽温域体系实测低于 0.005%,否则沉积物会落在触点与谐振体表面,改变接触电阻与基准频率。晶体谐振器与惯性器件对模量-温度曲线尤其敏感,模量漂移会直接转化为频率偏移与零位漂移;峻茂在该方向以低模量应力缓冲配方配合模量谱平坦化设计,把全温区漂移压在器件的频率偏移预算之内。

广域物联与射频模组

采用 LGA、LCC 或 M.2 形态封装的无线通信模组,正大举渗透进车联网智能座舱(T-Box)、高空无人机图传、偏远地区电力电网监测与卫星直连终端。随着 5G RedCap 在多国规模商用、eRedCap(Rel-18 演进规范)进入芯片送样与导入阶段,以及 NR-NTN / NB-NTN 非地面网络卫星物联技术的合流,单颗射频模组需要在极度紧凑的板级空间内高密度集成基带芯片、多频段射频前端(RFFE)、高功率放大器(PA)、高精度温补晶振(TCXO)与金属电磁屏蔽罩。当终端部署在新疆、内蒙等高寒昼夜大温差户外或车顶鲨鱼鳍天线腔体内时,模组不仅要直面 −40 °C 至 +105 °C 乃至 +125 °C 的环境温变,还要承受卫星上行发射瞬间 PA 芯片产生的局部高温热脉冲。

温度与湿热门槛同样被抬高。工规模组通常只要求 −40 °C 至 +85 °C,车规件延伸到 −40 °C 至 +105 °C 并叠加湿热与振动,但这只是入场条件:一旦按多芯片模组口径评审,温度循环与湿热偏置会同时加严,界面材料需要在 TC1500(−40 °C 至 125 °C, 1500 次循环)后保持剪切强度 95% 以上、在 THS1500(85 °C/85% RH, 1500 小时湿热偏置)后保持 90% 以上,才具备前装供应链的准入基础。月产能千万片量级的产线节拍还要求胶体适配高速点胶与快速固化,工艺窗口与材料指标同等重要。

三类失效在这里最高发:屏蔽罩与基板之间因 CTE 失配产生的焊点疲劳;功率放大器附近的导热通路在温度循环中失效导致输出功率衰减;湿热偏置下的电化学迁移(ECM)改变射频指标。峻茂在该尺度上以低离子宽温域配方同时承担结构固定、导热通路与离子屏障三重功能,可迁移离子含量控制在 5 ppm 以下,并把 TC1500 与 THS1500 后的强度保持率、绝缘电阻列为并列交付指标。

横向滑动查阅→
峻茂宽温域胶粘剂在 5G RedCap 与 NR-NTN 卫星物联射频模组中的界面工程剖面:屏蔽罩接合、功放导热、LGA 焊点与凸点根部、离子屏障五处界面

激光加工与光电子器件

高功率激光器、光学镜组、光模块与光引擎是界面最密集的场景之一。可插拔模块向 1.6T 演进并已进入量产交付,近封装光学(NPO)在 800G/1.6T 批量部署并向 6.4T 密度演进,共封装光学(CPO)已随交换机平台进入规模量产;光路容差被压缩到亚微米量级后,粘接层的固化收缩会直接移动耦合位置,收缩率每上升 0.1%,在毫米级跨距上就会被放大为微米级偏移。泵浦源与晶体、光纤之间的界面则同时承载高热流与冷热循环,胶层既要导出热量,又要为亚微米级的耦合位置提供长期支撑。封装形态又在向玻璃基板与玻璃通孔(TGV)演进:玻璃 CTE 可调至 3 至 9 ppm/°C,有机载板仍停留在 17 至 20 ppm/°C,两类载板混用时界面数量与膨胀失配同步增加,翘曲与对准因此成为一阶约束。

这类应用对低收缩率、低模量与全温区尺寸稳定性的要求高于普通结构粘接。峻茂面向光电子封装提供低 CTE 光学配方,胶层 CTE 可适配 13 至 20 ppm/°C 区间,与玻纤复合载板近配、与玻璃基板之间形成可控的膨胀梯度,从源头压缩温循中的对准漂移;配合低收缩率与低模量应力缓冲,覆盖光引擎对准、泵浦源固定与镜组粘接,并以 DMA 曲线确认全温区模量线性度。惯性器件与微机电传感器封装要求同一类能力:器件外观完好而输出出现零位漂移,通常是模量非线性与 CTE 失配共同作用的结果。

宽温域选型指标速查表

下表把前文的失效机理压缩为可执行的选型口径,供工艺工程师在评审阶段直接核对:

横向滑动查阅→
工况段典型失效模式关键指标峻茂对应方向
低温服役(−70 °C 至 −40 °C)深度玻璃态脆断、界面剥离、结露渗气低温剪切强度、低温断裂韧性、界面剥离强度高 Tg 增韧配方(−70 °C 级)
高温连续服役(150 °C 至 300 °C)热氧降解、体积膨胀、介电衰减长期热老化保持率、转变点、固化收缩率宽温域高交联骨架配方
制程热冲击(260 °C 回流焊)软化流动、元器件漂移、焊盘拔出回流焊耐受次数、固化收缩率高 Tg 低收缩配方
冷热冲击(军标体系)瞬态热梯度下的脆断与炸裂转换时间、低温断裂韧性、界面完整性宽温域增韧系列
冷热循环(车规体系)循环后期疲劳裂纹萌生与扩展TC1500 剪切保持率、界面空洞率车规宽温域系列
湿热偏置与离子迁移水解断键、绝缘下降、射频指标漂移THS1500 保持率、可迁移离子含量低离子宽温域系列
光电子亚微米对准固化收缩与 CTE 失配导致对准漂移固化收缩率、胶层 CTE 13-20 ppm/°C、模量线性度低 CTE 低收缩光学配方

依据高分子物理的时温等效原理(TTS),在玻璃化转变区附近,温度轴与时间轴可以相互换算,宽温域交变载荷不过是把漫长的服役时间折叠进了剧烈的温度阶跃之中。多数宏观层面的内聚开裂与边缘脱粘,都可回溯至微观自由体积冻结与热膨胀失配的早期失控。峻茂新材料将流变学调控、纳米增韧相分离及超纯去离子工艺写入树脂合成底层,以本征化学结构的确定性,支撑高端工业与算力硬件跨越物理边界。

本文系峻茂新材料技术原创,未经授权禁止转载。

分享

工艺与可靠性问答

耐高低温胶和单独的耐低温胶、耐高温胶,在选型上怎么分工?

三者的差别不在配方名,而在温度谱线的形态。只跑低温端、最高只到 100 °C 出头的工况,交给耐低温胶,它可以把全部设计余量压在链段自由度和断裂韧性上,不必为高温交联网络留键能冗余;只跑 150 °C 以上、极少经历深冷的工况,交给耐高温胶,重点放在氧化稳定性、高温模量与出气控制。宽温域胶要处理的是同一层界面两端对拉:低温端要求模量平缓、韧性充足,高温端要求交联网络刚性与收缩受控,两套取向相反,只能在中段找共同可行域。所以如果一个器件的服役谱线两端都逼近材料边界,就该按耐高低温胶评审;如果一端形同虚设,用窄温域产品反而更容易把指标做透。

宽温域胶粘剂为什么不能只看低温下限与高温上限两个标称数字?

两个端点数字只回答能不能承受,不回答界面能不能活下来。寿命由三项关联量决定:模量谱在整条温度谱线上的平坦度、CTE 与异种基材的失配量、以及热老化与冷热循环后的强度保持率。同一款标称 −70 °C 至 300 °C 的胶,若模量在低温下抬升数倍,界面收缩应变无处耗散,第一次降温就会在胶层内部或界面处萌生裂纹;反过来,模量平坦而断裂韧性不足,同样会在循环后期失效。选型资料应同时给出 DMA 模量曲线、TMA 的 CTE 曲线与循环后的剪切保持率;峻茂的交付口径是把这三项与 TC1500、THS1500 后的剪切保持率合并成一份界面数据,缺任一项,工况适配性就无从判断。

−70 °C 工况下,为什么玻璃化转变点更高的体系反而可能更合适?

玻璃化转变点描述的是链段运动被冻结或解冻的温度区间,它决定形变行为,不决定裂纹能否被阻止。低温失效的致命形式是裂纹萌生后无阻力扩展,衡量这一能力的是断裂韧性。常温刚性较高的环氧体系,只要模量在转变点以下保持平缓、低温断裂韧性足够,反而比低 Tg 的柔性体系更适合低温服役;柔性体系在低温下模量骤升,往往更早失去可用性。把转变点温度直接当作性能窗口,是低温选型里最常见的一处误判;该核对的是低温段模量曲线的斜率与断裂韧性数值。

AEC-Q100 的 Grade 0 与 Grade 1 只差 25 °C,为什么对界面材料的选型影响这么大?

25 °C 的差值在 Arrhenius 加速模型下会被成倍放大。Grade 1 覆盖 −40 °C 至 +125 °C, Grade 0 扩大到 −40 °C 至 +150 °C,后者对应发动机控制单元、车载充电机与 DC-DC 转换器这类动力总成与功率变换位置。按常见活化能 0.4 至 0.7 eV 代入,峰值温度从 125 °C 抬到 150 °C,多数失效机理的速率常数约提升一倍至三倍,等效寿命按加速因子折算明显缩短;同时温度循环的高温端点抬升会放大 CTE 失配累积的剪切应力,原本只在循环后期出现的疲劳裂纹会提前萌生。验证口径要直接落在 Grade 0 的谱线上:温度循环按 −55 °C 至 +150 °C、2000 次执行,剪切保持率与界面空洞率一起看, Grade 1 的结论不能平移使用。

蜂窝物联网模组与卫星物联终端在湿热偏置与冷热循环叠加下,为什么离子迁移比强度衰减更致命?

模组内部是基带、射频前端、功率放大器与高精度定位接收机共存的高密度互连结构,界面间距进入微米量级。湿热偏置下水汽沿界面渗入,胶体中可迁移的钠离子与氯离子在电场作用下向电极迁移,形成枝晶或改变局部介电环境,宏观表现是插入损耗上升、射频指标漂移与绝缘电阻下降,而胶体的剪切强度可能仍处于合格范围。车规模组按多芯片模组口径评审时,温度循环与湿热偏置会同时加严, TC1500 后的剪切保持率、THS1500 后的强度与绝缘保持率、可迁移离子含量,这三项并列核对,才盖得住这条失效路径。

军用密封继电器、固体继电器与接触器、晶体谐振器这类气密器件封装,为什么先看 GJB 150.5A 温度冲击与低出气数据?

这类器件的界面同时承担密封、绝缘与力学锚固三重职责,服役环境是 −55 °C 至 +150 °C 的急剧切换。GJB 150.5A 以温度变化率大于 10 °C/min 界定温度冲击,转换时间通常要求在 1 分钟以内,考核的是胶层在巨大瞬时热梯度下是否立即脆断或脱粘,而不是长期疲劳。与此同时,真空、辐照与密封腔体要求材料低出气:可凝挥发物需低于 0.1% 的行业筛选线,峻茂宽温域体系实测低于 0.005%,否则沉积物会落在触点与谐振体表面,直接改变接触电阻与基准频率;密封性本身按 GJB 548 与 MIL-STD-883 Method 1014 的细检漏口径,与界面评审同步复核。

光模块与光引擎推进到亚微米对准,为什么固化收缩率与 CTE 成为决定性指标?

光引擎把光路容差压缩到亚微米量级,粘接层的固化收缩会直接移动耦合位置,收缩率每上升 0.1%,在毫米级跨距上就会被放大为微米级偏移。CTE 与 Tg 同样关键:玻纤复合载板与有机载板处于 17 至 20 ppm/°C 区间,玻璃基板可低至 3 至 9 ppm/°C,胶层必须落在这条谱线上形成可控的膨胀梯度,否则温循中两端的对准量无法同时满足。固化收缩率低于 0.06%、胶层 CTE 落在 13 至 20 ppm/°C、DMA 曲线在全温区保持线性,这三项达标,亚微米对准漂移才有讨论余地。

密封继电器与接触器的线圈灌封,在冷热冲击工况下为什么先出现绝缘退化而不是机械开裂?

灌封件的应力分配与结构粘接不同。线圈与磁路被胶体完全包覆,降温时胶层收缩受金属骨架约束,应变集中在线圈匝间与引出线根部这类几何突变处;若胶体的低温模量抬升过快,微裂纹会沿匝间绝缘层扩展,绝缘电阻与耐压先下降,而外观与机械强度在相当长时间内仍可能合格。这类器件的评审顺序应是低温模量斜率、绝缘电阻的温循保持率与固化收缩率,而不是常温剪切强度;峻茂宽温域体系以模量谱平坦化把低温段模量抬升压到可控范围,并把固化收缩率压到 0.06% 以下。
