耐高温导热胶怎么选?20-60 W/m·K 高导热、400 °C 耐温与 IGBT 功率模块、算力芯片界面热管理解析
峻茂工程指南:界面热阻与 BLT 控制、CTE 热失配抑制、Td5 425 °C 热稳定性与泵出验收口径,覆盖具身智能关节与 800 V HVDC 液冷界面
摘要 (Abstract)
耐高温导热胶怎么选,导热系数只是入场门槛;界面热阻、热机械匹配与长期热稳定性,才决定服役寿命。本文基于峻茂新材料(SCITEO)失效分析实验室的拆解数据与产线导入经验,从车载激光雷达陶瓷基板分层、工控电源高温粉化、新能源汽车功率模块点胶保型失效三起典型工程问题切入。失效件拆开后,纸面上的单点导热参数往往退居次要,界面在冷热冲击、回流焊热冲击与长期高温满载下经历了什么,才是选型必须回答的问题。文章据此拆解 IGBT 与碳化硅(SiC)功率模块散热粘接、高功率激光芯片贴装、千瓦级算力芯片液冷 TIM1 界面及紧凑型高密电驱的用胶逻辑,给出可直接用于研发验证与量产导入的选型准则。
随着功率半导体从硅基 IGBT 加速向碳化硅(SiC)与氮化镓(GaN)宽禁带器件演进,芯片工作结温上限已从 150 °C 推高至 200 °C 以上;与此同时, AI 算力集群的单芯片热设计功耗跨入千瓦级,微通道液冷冷板在压低散热器热阻的同时,把芯片裸片与均热顶盖之间的垂直温差进一步拉大。导热界面材料(TIM)在封装结构中的角色随之发生根本变化:它不再只是填补气隙的散热辅料,而是必须同时承担高密度热流导出、抑制热膨胀系数(CTE)失配引起的往复剪切疲劳、抵抗高温回流焊冲击,并在高温高湿及高压偏置下守住电气绝缘与半导体级离子洁净度的结构功能件。
峻茂耐高温导热胶系列覆盖 2.5-60 W/m·K 的连续区间,低导热的灌封与凝胶档负责腔体填充和缝隙传导,高导热档负责芯片散热与功率模块散热的薄层界面,全线保持高粘接强度。37 W 款以 10 ppm/°C 极低 CTE、26 MPa 常温剪切强度与 300-400 °C 长期耐温上限,同时抑制界面热阻上升与热机械失配, 1000 次冷热循环后剪切强度保持率高于 96%。面向更高热流密度,峻茂可按需定制 40 W 以上高导热与高导电档位。
核心参数对比
下表对比了峻茂耐高温导热胶与行业常规导热胶的关键性能:
| 参数 | 峻茂方案 | 行业常规 | 测试标准 |
|---|---|---|---|
| 导热系数范围 | 2.5-60 W/m·K | 1-3 W/m·K | ASTM D5470 |
| 长期耐温上限 | 300-400 °C | 150-200 °C | TGA/长期热老化 |
| 离子杂质含量 | 低于 10 ppm | 高于 50 ppm | IC 离子色谱 |
| 37 W 款 CTE | 10 ppm/°C | 高于 40 ppm/°C | TMA |
| 37 W 款常温剪切强度 | 26 MPa | 5-10 MPa | GB/T 7124 |
| 37 W 款 1000 次冷热循环剪切保持率 | 高于 96% | 60-80% | JESD22-A104 |
| 60 W 导电导热档体积电阻率 | 6×10⁻⁶ Ω·cm | 10⁻⁴ Ω·cm 量级 | ASTM D2739 |
| 5% 热失重温度(Td5) | 425 °C | 310 °C | TGA |
| 37 W 款触变指数 | 大于 3.5 | 1.2-2.0 | ASTM D2196 |
| 2.5 W 灌封款 CTE | 21 ppm/°C | 50-80 ppm/°C | TMA |
为什么导热系数更高的胶水,芯片结温依然会超标?
结温由界面热阻决定,材料本体的单点导热系数代表不了这一段。现场最常见的开头是这样的:导热胶标称 3.0 W/m·K 甚至更高,老化测试中芯片结温却仍然超标,甚至出现掉片。样品寄到我们这里时,客户的疑问也基本一致:导热系数标得不低,为什么还是超温。拆开之后,原因落在三个容易被忽视的变量上:
- 键合层厚度(BLT, Bond Line Thickness):高导热胶内部填充了高比例的氧化铝、氮化铝等填料,如果填料粒径级配粗糙或表面改性不足,胶体在贴合压力下屈服应力过高,原本按 20 至 30 μm 设计的胶层在产线上实际停留在 80 至 120 μm,导热热阻直接成倍放大。
- 固化收缩与润湿不良引发的微观气隙:普通环氧或丙烯酸导热胶的固化体积收缩率往往超过 2%。在快速升温固化时,胶体内部收缩应力把尚未完全交联的界面拉开,形成亚微米级微脱附(Micro-debonding),声子(Phonon)在固气界面发生强烈散射,使得接触热阻 R_c 占据总热阻的 60% 以上。
- 服役期界面退化:对于沿用导热硅脂、相变材料(PCM)或低交联密度凝胶的工况,硅油载体在长期高温下挥发、氧化、干化(Dry-out),叠加芯片与基板热胀冷缩带来的呼吸效应(Breathing Effect),材料被逐步挤出核心发热区形成泵出(Pump-out),有效导热覆盖率随循环次数增加而断崖式下跌。
我们在按 ASTM D5470-17(2024) 做阶梯厚度复测时反复向客户确认一个事实:脱离测试压力、表面粗糙度与最终固化 BLT 谈导热系数没有工程意义。评估耐高温导热胶时,必须把薄层热阻曲线、TMA 热膨胀曲线、流变触变窗口以及冷热循环后的界面声扫(C-SAM)图像摆在一起审视,这比盯着规格书上的单行数字可靠得多。
CTE 失配导致的热疲劳与界面微裂纹
车载激光雷达(LiDAR)与高功率电驱模块的可靠性验证中,温度循环开裂是最令结构工程师头疼的失效模式之一。某头部车企送检的一批激光雷达核心发热组件,陶瓷基板与铝合金热沉之间用常规高导热刚性环氧胶粘接。样品在经历 −40 °C 至 125 °C 的 1000 次温度循环(依据 JEDEC JESD22-A104F.01 标准)后,热阻上升超过 40%,部分样品在随后的振动测试中直接掉片。
失效机理
我们接手失效件后的第一步是上 C-SAM(扫描声学显微镜)做无损探伤。声扫图像非常典型:分层信号并非随机散落,而是从基板四角及边缘高应力区呈环形向中心蔓延。切片并在金相显微镜与扫描电镜(SEM)下观察断面,裂纹起裂点全部落在胶层与陶瓷镀金面的交界处,随后以 45° 角斜向切入胶体内部。这说明失效并非因为初始常温粘接力不够,而是死于热膨胀失配(CTE Mismatch)累积的交变剪切疲劳。
从材料热机械参数看,这笔账很清楚:硅芯片(Si)或碳化硅(SiC)的 CTE 约为 2.6 至 4.2 ppm/°C,氮化铝(AlN)与氮化硅(Si₃N₄)陶瓷基板分别为 4.5 与 3.2 ppm/°C 量级,氧化铝(Al₂O₃)则在 6.5 至 7.5 ppm/°C 之间,铜(Cu)热沉约为 17 ppm/°C,铝合金约为 23 ppm/°C。而市面上多数单组分或双组分环氧导热胶在玻璃化转变温度(Tg)以下的 CTE(α1)普遍落在 30-50 ppm/°C,一旦工作温度跨过 Tg 进入高弹态, CTE(α2)更会暴涨至 120 ppm/°C 以上。当多层异质材料刚性约束在一起经历 165 °C 跨度的剧烈温变时,界面承受的热剪切应力 τ 可由热机械耦合关系近似表征:
τ ∝ Δα · ΔT · G_eff
其中 Δα 为被粘物与胶层的 CTE 差值,ΔT 为温差跨度, G_eff 为界面有效剪切模量。普通刚性导热胶为了追求高耐温,往往把交联密度做得很死,模量极高但断裂延伸率极低;同时高 CTE 又放大了 Δα。在大尺寸基板上,这种失配在固化降温阶段就会先拉出明显的组件翘曲(Warpage),把高量级残余应力预埋进界面;进入冷热冲击后,每一次循环都在消耗界面微区的疲劳寿命,一旦局部剪切应力越过界面结合强度或胶体屈服极限,微裂纹便迅速萌生并贯通。
要打断这一失效链条,不能靠单纯把胶水做软(降低模量虽能缓释应力,但在高温与热流冲击下极易发生蠕变位移和泵出),核心出路是把结构导热胶的 CTE 压到与陶瓷和铜基板同量级,并在刚性网络中植入微观耗能机制。峻茂在 37 W/m·K 耐高温导热胶的配方架构中,采用多级表面活化的高纯氮化铝与亚微米球形氧化铝复配,将填料体积填充率推高至逾渗阈值之上,并逼近多级级配的堆积密度上限,从物理空间上锁住树脂基体的热膨胀自由度, TMA 实测 CTE 低至 10 ppm/°C,固化线收缩率压制在 0.08% 以内。同时,在多官能团耐热环氧基体中原位分散纳米级核壳(Core-Shell)弹性体微球。当热冲击诱发的微裂纹尖端扩展至核壳粒子周围时,纳米橡胶核诱发局部剪切屈服与微银纹(Crazing),在不牺牲整体高储能模量与高 Tg 的前提下成倍吸收断裂能,将裂纹尖端钝化并锁死。
该体系在铝对铝及陶瓷对铜界面上的常温拉伸剪切强度达 26 MPa(按 GB/T 7124 实测),经历 −40 °C 至 125 °C、1000 次温度循环后, C-SAM 扫描无边缘分层,剪切强度保持率依然高于 96%。针对 IGBT 与 SiC 功率模块客户,我们始终强调将温度循环(TC,考核外部环境温变下的大面积 CTE 疲劳)与功率循环(PC, Power Cycling,考核芯片秒级通断电诱发的结温陡升与局部高频热机械剪切)分成两条独立验证线同步交付,只有两条曲线下的热阻漂移率与剪切保持率同时达标,才算真正走通量产导入。
长期高温老化粉化与过回流焊分层
耐温标称值之外,真正决定寿命的是聚合物主链在持续高温下的抗氧化能力。工程上,几分钟的无铅回流焊峰值耐受温度(Transient Peak Temperature)与数千小时的长期连续工作温度(Continuous Operating Temperature)完全是两套评价体系。如果只看短期耐热或只看玻璃化转变温度(Tg),模块在严苛工况下服役半年后往往会遭遇热崩溃。
我们曾处理过一起典型的工业控制大功率电源模块故障:该模块内部核心散热面长期工作在 150 °C 左右,远低于所选导热胶标称的 200 °C 上限;但在连续运行约 2000 小时后,大批模块陆续触发热关断保护。切开外壳后可以看到,原本灰白色的导热胶层已经整体发黑、脆化,用镊子轻轻一刮就呈粉末状剥落。另一类高频投诉则集中在板级组装阶段:贴装好散热片或陶瓷衬板的组件,在经历两次 260 °C 峰值无铅回流焊(参照 J-STD-020F 湿敏与回流冲击规范)后,显微镜下胶层边缘布满龟裂,甚至出现爆板分层。
机理上是典型的热氧化降解(Thermal-Oxidative Degradation):普通环氧的异丙基桥与胺类交联键在持续高温下率先断链,苯环骨架虽相对稳定,断链生成的自由基仍会继续攻击主链,胶体逐步丧失内聚力(Cohesion)。胶层一旦粉化,空气进入界面,热通路被切断,热阻在短时间内突升。
峻茂解法:双重抗氧屏障与骨架重构
化学骨架上,采用多官能团耐热特种环氧(Multi-functional Epoxy)与脂环族固化剂体系,通过更高的交联密度(Cross-linking Density)抬高主链协同断键所需的活化能,从源头抑制热解。物理与化学两道抗氧屏障同步布置:引入受阻酚类自由基捕获剂(Free Radical Scavenger)主动中和高温产生的自由基,并以片状纳米填料构建曲折路径效应(Tortuous Path Effect),延长氧气向胶层内部扩散的路径。

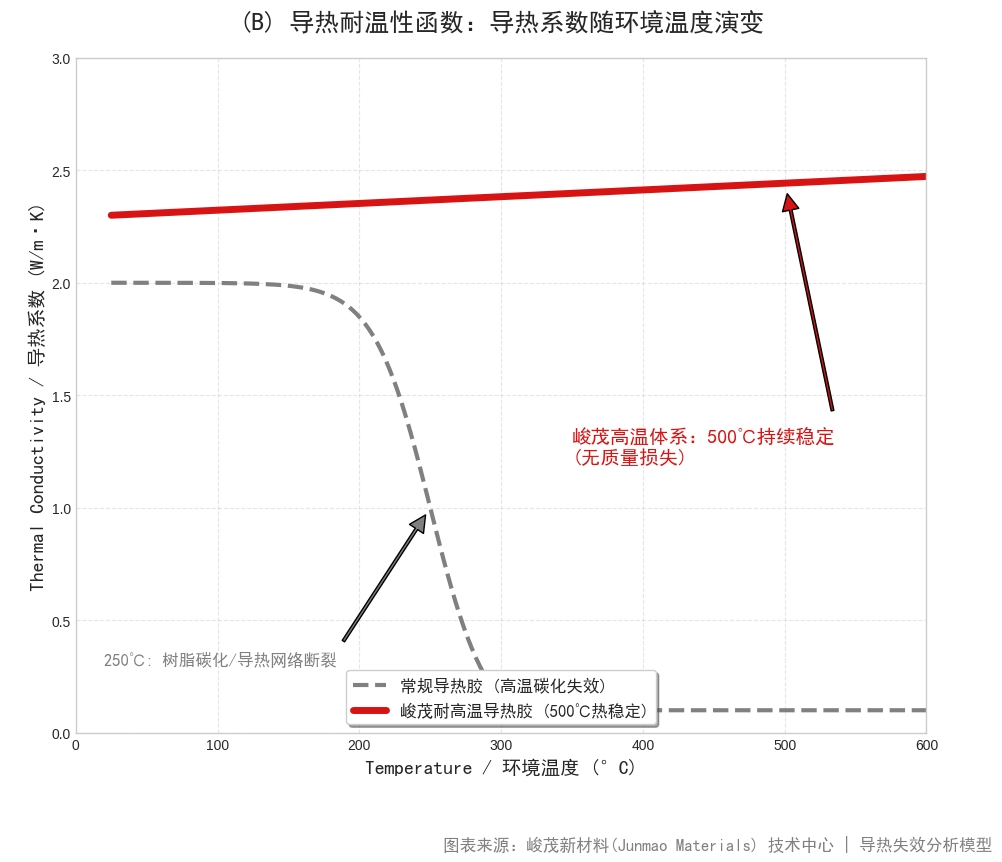

经某军用芯片客户实测,峻茂耐高温 20 W 与 37 W 导热胶在 180 °C 环境下持续老化 2000 小时(按 JESD22-A103 高温存储寿命 HTSL 口径)后,外观仅表面轻微黄变,内部无碳化、无裂纹; 37 W 款剪切强度保持率(Retention Rate)达到 92%, 20 W 款(玻璃化转变温度 Tg 195 °C、CTE 26 ppm/°C)常温剪切强度 22 MPa 且保持率接近 100%,长期耐温覆盖 −45 至 280 °C。TGA 测试显示, 5% 热失重温度(Td5)由常规体系的 310 °C 提升至 425 °C。同一平台的超高温灌封档在短时工况下可稳定在 500 °C 量级,长期连续服役仍以 300-400 °C 为设计窗口;需要更长高温寿命的电子级封装,由耐 400 °C 以上的灌封体系承接。
高填料导热胶的点胶工艺窗口:高导热与精密点胶如何兼顾
高导热与可点胶性并不互斥,决定两者的是填料的粒径级配与触变结构设计,不必在导热系数上做妥协。峻茂的应用现场是新能源汽车功率模块的灌封与粘接:客户要求导热系数高于 2.0 W/m·K,同时要求胶水能通过细小针头快速点胶,且点胶后不流淌、不塌陷,即保型性达标。
物理矛盾
物理层面的矛盾非常直接:高分子树脂本体的导热系数仅有 0.2 W/m·K 左右,要把复合体系推向高导热区间,必须让陶瓷或金属导热填料在三维空间内形成高密度的连续导热网链(跨过逾渗阈值 Percolation Threshold)。但根据 Krieger-Dougherty 悬浮液流变方程,当固体填料体积占比跨过 60% 甚至逼近 75% 时,颗粒之间的范德华力、静电吸附与机械搭桥摩擦会让体系粘度呈指数级暴涨。如果处理不当,胶体就会变成干硬的泥团,无论是时间-压力点胶、螺杆点胶还是压电喷射阀,都无法顺畅出胶,细内径针头瞬间堵塞;而如果为了迁就点胶流畅度去人为掺入活性或非活性稀释剂,点胶虽然顺滑了,但胶水点在基板上会四处流淌污染焊盘,高温固化时稀释剂挥发还会留下遍布胶层的气孔,把导热通路与粘接强度一并毁掉。我们在新能源汽车功率模块客户现场就遇到过早期供应商采用稀释剂降粘的方案,产线点胶虽然跑通了,但模块一进冷热冲击箱就因空洞率超标全数报废。
峻茂解法:多级粒径分布与触变结构
配方基于 Apollonian 堆积(Apollonian Packing)模型,将 50 μm、10 μm、2 μm 等多级粒径填料按特定比例混合。小颗粒填充大颗粒之间的空隙,既提高堆积密度与导热通路连续性(在逾渗阈值 Percolation Threshold 之上),又通过滚珠效应降低体系内部摩擦。

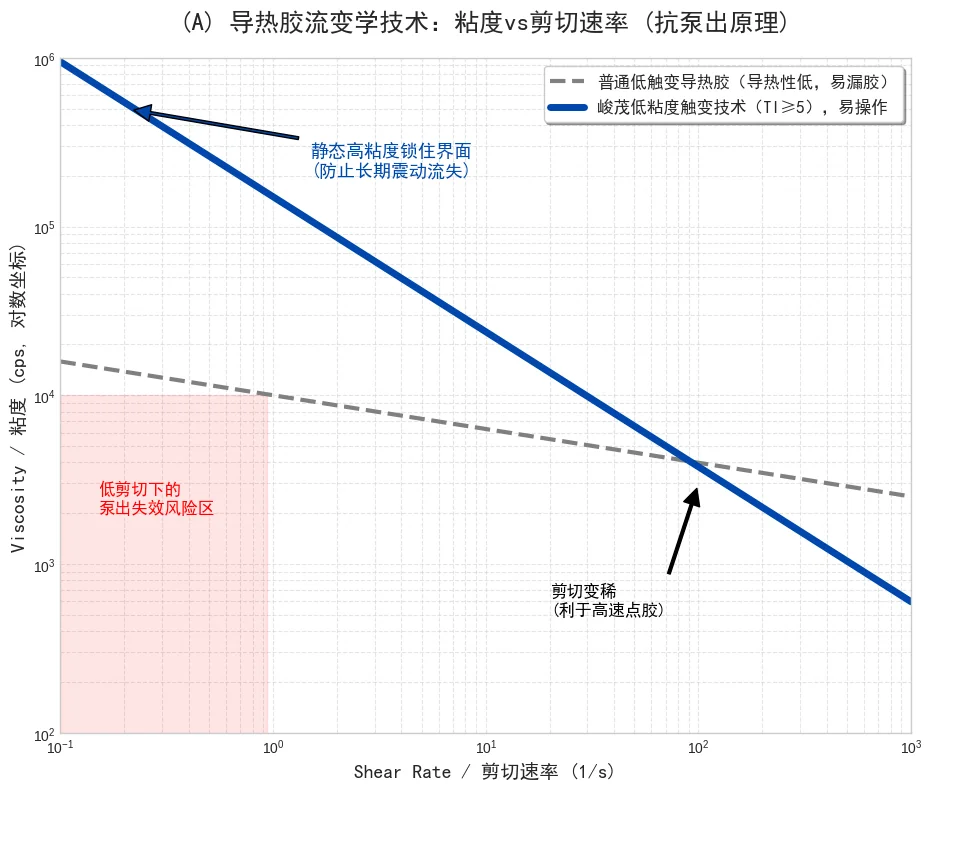

在这一级配结构上, 37 W 款设计为可流动、带轻触变的体系(按 ASTM D2196 测试):静止时保型不快速塌陷,受到剪切时粘度迅速下降,适配高节拍点胶与印刷工艺。低粘度抗泵出档则在低剪切区锁住界面,把触变指数进一步推到 5 以上;整个平台的触变指数因此落在 3.5 以上,按工况选取。峻茂 2.5 W/m·K 低粘度导热灌封胶在保持流动性的同时,耐温性达到 250 °C, CTE 低至 21 ppm/°C(TMA 实测),剪切强度 30 MPa,可满足半导体模块的灌封填充要求。峻茂在产线验证中的经验是:触变指数并非越高越好,需要同时兼顾保型性与出胶效率, 37 W 款大于 3.5 的触变值是在多轮点胶验证中确定的平衡点。客户早期试过用稀释剂降粘度的路子,出胶是顺畅了,保型性和导热通路一起被稀释,放进功率模块的循环工况撑不住,最后还是回到粒径级配上解决。
点胶只是前半程,后半程在固化窗口里。37 W 款按 150 °C/30 min 热固化交付,升温阶段胶体完成润湿与流平,交联完成后 BLT 即被锁定,后续工序再调整压力也改不回来。产线标定时,点胶量、贴合压力与升温曲线要作为一个整体优化,这也是我们交付流变数据时会把固化曲线一并附上的原因。
峻茂前沿工况界面方案:长期高密度热流组件
不同终端场景对热流密度、电气隔离、挥发物洁净度及机械振动的约束权重截然不同。脱离具体工况谈“最好用的导热胶”往往会导致过度设计或选型踩坑。
峻茂高功率激光芯片封装界面:超高导热与导电胶的热管理逻辑
高功率激光芯片的服役瓶颈落在贴装界面的空洞与热阻:局部空洞会把热流挤向剩余接触面,直接转化为热滚降(Thermal Roll-off)、波长漂移与早期失效。
高功率半导体激光芯片正同时被两条需求曲线拉动。工业泵浦与激光加工继续提升巴条(Laser Bar)的输出功率,光互联侧则把 1.6T 光模块与共封装光学(CPO)、近封装光学(NPO)推向规模部署,外置光源(ELSFP)架构把高功率连续波(CW)激光芯片推向更高出光功率,电吸收调制(EML)芯片则被推向更严格的结温控制窗口。两条曲线对封装提出同一要求:在微米级界面内高效导出热量,同时保持低空洞率、低应力与长期波长稳定性。
工艺路线因此分层。巴条与微通道热沉(MCC)之间以金锡共晶等硬焊料或纳米银烧结为主导,追求极低界面热阻;芯片级固晶(Die Attach)、COS/COC 贴装、热敏芯片以及需要低温工艺窗口或返修的场合,则由高导热导电胶与烧结银承担导电、导热与机械固定的一体化职责。空洞率(Void Rate)是两条路线共同面对的失效源头,验收时通常以 C-SAM 扫描声学显微镜与 X 射线按分层阈值判定:局部空洞会把热流集中到剩余接触面,形成热点并放大灾变性光学损伤(COD)风险。
峻茂在两个方向都提供可量产材料:60 W/m·K 导电导热胶以 6×10⁻⁶ Ω·cm 的体积电阻率同时打通电气与热流通道, CTE 25 ppm/°C 缓和铜热沉与镀金层的失配,玻璃化转变温度(Tg)195 °C 抑制 190 °C 长期热老化后的导电网络与粘接强度退化;烧结银体系把导热系数推到 260 W/m·K,用于热流密度最高的巴条与 COS 界面。对需要电气隔离的驱动与监测界面,峻茂绝缘导热胶以 13 ppm/°C 极低 CTE 保持界面平整,避免绝缘层在冷热循环中开裂。
800 V HVDC 千瓦级 AI 算力液冷的 TIM1 界面方案
液冷把顶盖的热量带走,同时把裸片与顶盖之间的温度梯度拉大, TIM1 的泵出风险随之上升,界面稳定性因此成为算力可持续输出的隐形成本。
AI 智算中心的供电与热管理架构正在经历代际重构。以 NVIDIA Vera Rubin 平台为例,单 GPU 热设计功耗进入 1800-2300 W 区间,机柜级功率密度跨过 200 kW,平台按 100% 液冷设计;供电架构从 54 V 直流走向 800 V HVDC(高压直流)与 ±400 VDC,以减少转换级数与铜耗。冷板自身热阻已降到约 0.03 °C/W 水平,热量瓶颈因此从散热器转移回芯片内部的界面层。
在高频热循环下,导热硅脂与相变材料会出现泵出、干化与挤出,界面覆盖率下降后热阻成倍上升。判断抗泵出能力,室温粘度说明不了问题:泵出由 CTE 失配、翘曲与装配压力变化共同驱动,必须在目标间隙、装配压力与温度循环条件下实测。峻茂面向液冷工况的高导热档位以 2.5-60 W/m·K 的导热区间与 26-32 MPa 级剪切强度形成结构锁定,配合 10 ppm/°C 的极低 CTE(37 W 款),在 −40 至 125 °C、1000 次温度循环(TC1000)后剪切强度保持率仍高于 96%,抑制界面滑移与分层;离子含量低于 10 ppm,保证双 85(85 °C/85% RH)与高电压偏置下绝缘性能不劣化。对算力芯片而言,这条界面的长期稳定性直接决定训练集群可持续输出的算力,峰值散热能力只是一次性指标。同一材料体系也服务于光模块、共封装光学(CPO)与电源砖(Power Brick)等液冷链路内的导热与密封需求。
具身智能关节驱动与 SiC 双面冷却模块的灌封导热体系
在新能源汽车 800 V 高压电驱、储能变流器(PCS)、低空经济电动航空器(eVTOL)推进电驱以及特种高扭矩密度紧凑型关节执行器(如具身智能机器人高密驱动模组)中,封装界面正面临“高温、高压、强振、极小体积”四重极限约束。
具身智能与人形机器人正从样机走向规模交付。一方面,碳化硅(SiC)MOSFET 功率模块正全面向双面水冷(DSC, Double-Sided Cooling)与氮化硅活性金属钎焊陶瓷基板(Si₃N₄ AMB)架构演进,芯片长期工作结温已推进到 200 °C 至 225 °C;另一方面,紧凑型一体化关节电驱在狭小密闭腔体内爆发出 300 至 800 W 的峰值功率,局部定子绕组与驱动板热流密度逼近 150 W/cm²,且在服役全程承受高频机械冲击与谐波振动。在此类工况下,普通有机硅导热胶虽然柔软抗振,但粘接锁固力弱、高温下易渗出小分子硅氧烷污染触点,且体相导热系数很难做高;而普通刚性环氧导热胶又往往在高频振动与宽温冲击叠加下发生脆性界面疲劳,或者在 200 °C 高温下出现体积电阻率急剧跌落,引发高压局部放电(Partial Discharge, PD)乃至绝缘击穿。
在这个场景里,峻茂 2.5-11 W/m·K 导热灌封胶与导热凝胶系列提供三项关键能力:高体积电阻率与耐电压等级,满足高压驱动模块的电气隔离; CTE 21 ppm/°C、剪切强度 30 MPa 的灌封款在宽温循环中保持低应力,避免振动与热循环叠加造成的界面疲劳;触变与粘度可调,适配腔体填充、缝隙导热与自动化点胶。同一材料平台也用于储能变流器(PCS)、光伏逆变器与低空经济电驱,这些工况的共同点是功率密度上升、空间受限,可靠性不可妥协。
从体相导热向多尺度热力耦合的范式演进
高功率密度电子封装的演进,正推动热界面材料从单一的体相导热优化转向多尺度热力耦合设计。在宽禁带功率器件与千瓦级异构集成架构中,微米级界面的服役寿命同时受制于固-固界面间的声子非弹性散射、热膨胀失配诱发的交变剪切疲劳,以及交联高分子主链在高温有氧环境下的断键弛豫动力学。传统聚合物基复合材料长期受困于高逾渗体积填充、低接触热阻与抗疲劳断裂韧性之间的帕累托权衡(Pareto Trade-off);唯有从分子链拓扑刚度、多模态填料分形堆积与原位界面偶联三个尺度协同调控,方能在压低有效热阻的同时闭锁微裂纹扩展与热氧降解通道。峻茂新材料在 2.5 至 60 W/m·K 结构导热体系及 260 W/m·K 金属烧结方向上的研究实践,致力于将离散的配方经验收敛为可定量表征的热力本构关系与失效判据,为极端热流密度系统提供具备明确物理边界的界面科学支撑。
本文系峻茂新材料技术原创,未经授权禁止转载。
工艺与可靠性问答
为什么有的胶水固化后会侵蚀损伤敏感元器件(如 MEMS)?
核心在离子含量控制。低端胶水残留的氯离子(Cl⁻)、钠离子(Na⁺)在高温高湿与高电压偏置下会引发电化学迁移(Electrochemical Migration)与绝缘劣化;在 MEMS 与光学器件这类敏感结构旁,微量离子迁移就会造成漏电与漂移。峻茂全线电子级产品经离子交换树脂提纯,离子含量控制在低于 10 ppm,符合半导体级封装标准,并通过双 85(85 °C/85% RH)与高温偏置验证。
环氧树脂导热胶和有机硅导热胶怎么选?
看工程约束组合。需要高粘接强度(峻茂 37 W 款常温剪切强度 26 MPa)、耐油耐溶剂、刚性支撑与结构锁定,选环氧树脂(Epoxy);需要弹性应力释放、可拆解返修性与一般性粘接强度,选有机硅(Silicone)。在 IGBT 与 SiC 功率模块里,泵出(Pump-out)与 CTE 失配同时存在,环氧体系配合低 CTE(10 ppm/°C)与高模量更有优势;在狭小腔体与强振动工况中,有机硅的低模量可以吸收形变。
导热硅脂和导热垫片为什么高温下会干化、泵出?什么时候必须换成导热胶?
先分清三种形态各自解决的问题。导热硅脂没有结构强度,载体油在长期高温下流失、氧化,界面又在温度循环里承受剪切迁移,会以泵出、干化与挤出三种形式退化(Pump-out / Dry-out / Squeeze-out),热阻随服役时间成倍上升,泵出在数百到上千次温度循环后即可显现;导热垫片靠装配压力与压缩回弹维持接触,长期高温压缩后回弹衰减,且存在最低厚度限制,微米级薄界面压不下去。工况同时要求耐高温、压薄胶层、结构固定时,可固化的结构导热胶是能把 BLT、CTE 与粘接强度同时锁住的形态;反过来说,界面可返修、压力充足、温升温和的场合,硅脂仍是成本更低的合理选择。
导热胶水固化后为什么表面发粘?
通常是表面欠固化,根源并不在配方本身。双组分胶水必须用静态混合管保证混合均匀,否则局部比例失衡会留下粘性表层;单组分环氧在空气接触面也可能因固化剂分布不均或升温曲线不足而出现表层欠固化(丙烯酸与 UV 体系则更常见氧阻聚)。峻茂单组分导热胶采用潜伏性固化剂,高温下瞬间引发交联,从原理上排除混合不均风险,固化后表面坚固致密,可直接进入后续工序。
高功率激光芯片(巴条、COS)贴装,为什么不能沿用普通导热胶,也不能只依赖硬焊料?
因为两种极端都会暴露短板。普通导热胶导热系数低、耐温余量不足,在巴条数千瓦每平方厘米量级的热流密度下会迅速出现热滚降(Thermal Roll-off);纯硬焊料虽然界面热阻极低,但工艺窗口窄、对空洞敏感且难以返修,热失配还会把应力传递到芯片腔面,放大灾变性光学损伤(COD)风险。工程上通常按功率密度分层:微通道热沉(MCC)界面优先采用金锡共晶或纳米银烧结追求极低热阻,芯片级 COS/COC 贴装与热敏、需返修的场合则采用高导热导电胶或半烧结银,兼顾导电、导热与低应力。峻茂 60 W/m·K 导电导热胶以 6×10⁻⁶ Ω·cm 的体积电阻率与 CTE 25 ppm/°C 同时满足电气、热流与应力三项约束,烧结银体系把导热系数推到 260 W/m·K,覆盖热流密度最高的巴条与 COS 界面。
SiC 模块结温逼近 200 °C、算力芯片液冷又把界面温差拉大,导热胶为什么必须同时看 CTE 与模量?
因为这时失效模式从导热能力不足切换为界面退化。结温升高与液冷温差叠加,会让界面层承受更高频、更大振幅的剪切应力,若胶体 CTE 偏高或模量偏低,界面会在上千次循环后滑移、剥离或泵出,热阻随之上升。峻茂的评估方法是对同一款材料同时读取 TMA 曲线(CTE)、DMA 模量曲线与循环后剪切保持率:37 W 款 CTE 10 ppm/°C、常温剪切 26 MPa、1000 次冷热循环保持率高于 96%,在 300-400 °C 长期耐温区间内兼顾导热通路与结构锁定。
IGBT 模块的导热胶怎么选?为什么温度循环与功率循环必须分开验证?
先把三条硬指标锁定,再比较导热系数:CTE 要贴近铜与陶瓷基板, 37 W 款实测 10 ppm/°C(TMA);常温剪切强度要留足结构余量, 26 MPa(GB/T 7124); 1000 次冷热循环后的剪切保持率高于 96%(JESD22-A104F.01),考核的是循环后的保持率而不是初始值。温度循环(TC)暴露 CTE 失配累积的胶层疲劳,功率循环(PC)暴露结温波动下的界面退化,两者的热源分布与时间尺度完全不同,不能互相替代;量产验收通常两条线并行,任何一条不通过,界面都会在服役早期以热阻上升的形式表现出来。
